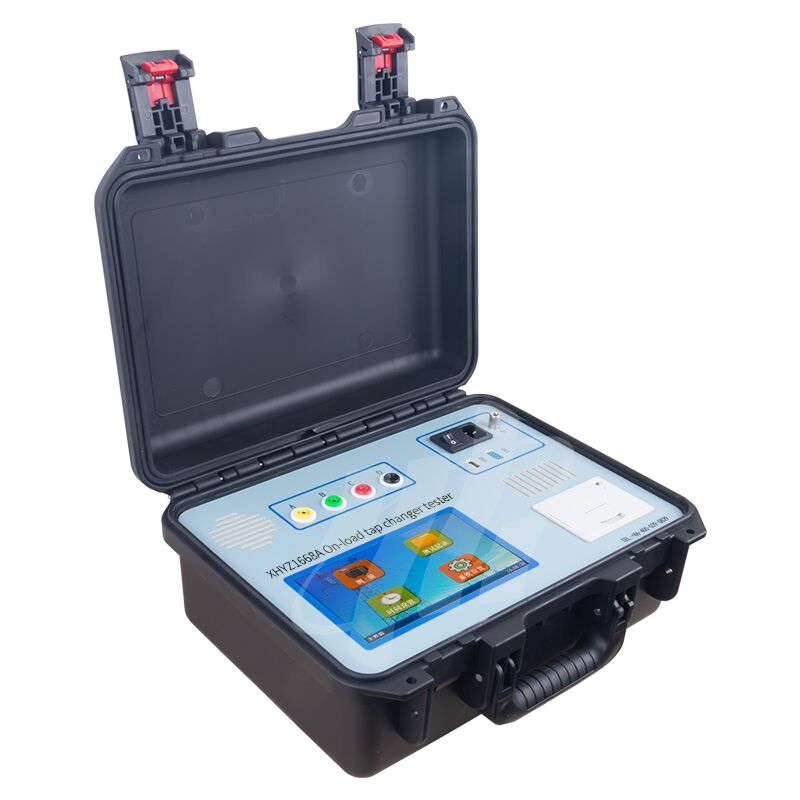

ট্রান্সফরমার ওএলটিসি পরীক্ষার জন্য 24 ভি অন-লোড ট্যাপ-চেঞ্জার পরীক্ষক উচ্চ গতির 20kHz স্যাম্পলিং বিশ্লেষক

প্রশ্ন 1: ওএলটিসি পরীক্ষার জন্য 24 ভি ওপেন সার্কিট ভোল্টেজ কেন গুরুত্বপূর্ণ?

প্রচলিত ওএলটিসি পরীক্ষকরা প্রায়শই যোগাযোগ অক্সাইড স্তরগুলির মাধ্যমে পর্যাপ্ত বর্তমান চালানোর জন্য 40 ′′ 80V এর ওপেন-সার্কিট ভোল্টেজ ব্যবহার করে। কার্যকর হলেও,উচ্চতর ভোল্টেজগুলি সীমিত সাবস্টেশন পরিবেশে পরীক্ষার ক্যাবলগুলি সংযোগকারী অপারেটরদের জন্য শক ঝুঁকিপূর্ণবিশেষ করে ট্রান্সফরমারগুলির আশেপাশে যেখানে একাধিক উন্মুক্ত বুশিং টার্মিনালগুলি হাতের নাগালের মধ্যে রয়েছে।XHYZ1668A ¢ এর 24V ওপেন সার্কিট ভোল্টেজ 50V এসি / 120V ডিসি থ্রেশহোল্ডের নীচে কাজ করে যা আন্তর্জাতিক বৈদ্যুতিক নিরাপত্তা মানদণ্ড দ্বারা বিপজ্জনক লাইভ ভোল্টেজ হিসাবে সংজ্ঞায়িত করা হয়, যখন এখনও পরিষ্কার প্রতিরোধের পরিমাপ উত্পাদন যথেষ্ট উত্তেজনা প্রদান।০২৪ ভোল্টেজ এ বর্তমান পরিসীমা 24W পরিমাপ ক্ষমতা প্রদান করে যা অনেক উচ্চ-ভোল্টেজ যন্ত্রের সাথে তুলনীয় ০নিম্ন ভোল্টেজ পরিমাপের মানকে হ্রাস করে না তা নিশ্চিত করে. সাবস্টেশন কাজের অনুশীলনগুলি নিয়ন্ত্রণকারী কঠোর কর্মী সুরক্ষা নীতিগুলির সাথে সংস্থাগুলির জন্য, 24 ভি নকশাটি কাজের সুরক্ষা বিশ্লেষণকে সহজ করে তোলে এবং ওএলটিসি পরীক্ষার সময় পিপিইর প্রয়োজনীয়তা হ্রাস করে।

প্রশ্ন ২ঃ ওএলটিসি ডায়াগনস্টিকের জন্য ২০ কিলোহার্টজ স্যাম্পলিং রেটের গুরুত্ব কী?

20kHz এ, XHYZ1668A ট্যাপ ট্রানজিশনের সময় প্রতি 50 মাইক্রোসেকেন্ডে (মাইক্রোসেকেন্ড) একটি ডেটা পয়েন্ট অর্জন করে।এই সময়ের রেজোলিউশনটি গুরুত্বপূর্ণ কারণ যোগাযোগের রিবাউন্স ইভেন্টগুলি যেখানে চলমান যোগাযোগটি স্থির যোগাযোগের সাথে সংযোগ হারিয়ে ফেলে০.৫.২ মিলিসেকেন্ড। ২০ কিলোহার্টজ স্যাম্পলিং রেট ০.৫.২ এমএস রিবাউন্স ইভেন্টের সময় ১০.৪০ ডেটা পয়েন্ট ক্যাপচার করে, রিবাউন্সকে সনাক্ত এবং চরিত্রগত করার জন্য পর্যাপ্ত তরঙ্গের বিবরণ সরবরাহ করে।1 ¢ 5kHz (200 ¢ 1000μs পয়েন্টগুলির মধ্যে) এ নমুনা গ্রহণকারী যন্ত্রগুলি সম্পূর্ণরূপে সংক্ষিপ্ত রিবাউন্স ইভেন্টগুলি মিস করতে পারে বা কেবলমাত্র একটি পয়েন্ট ক্যাপচার করতে পারে, যা নির্ভরযোগ্য নির্ণয় অসম্ভব করে তোলে। হাই-স্পিড স্যাম্পলিং তিন-ফেজ OLTCs মধ্যে interphase টাইমিং সিঙ্ক্রোনাইজেশন সঠিকভাবে পরিমাপ করার জন্য অত্যাবশ্যক,যেখানে ধাপে ধাপে টাইমিংয়ের পার্থক্য 1ms এর চেয়ে কম হয় যা ড্রাইভ লিঙ্কিংয়ে যান্ত্রিক পরিধানের সূচক. 20kHz এ ± ((0.1% + 0.2ms) টাইমিং নির্ভুলতা নিশ্চিত করে যে পরিমাপ করা টাইমিং বৈচিত্রগুলি পরিমাপের অনিশ্চয়তার পরিবর্তে বাস্তব যান্ত্রিক পরিবর্তনগুলি উপস্থাপন করে।

প্রশ্ন ৩ঃ বর্তমানের তিনটি ব্যাপ্তি (১.০ এ, ০.৫ এ, ০.২ এ) কখন ব্যবহার করা উচিত?

বর্তমান পরিসীমা নির্বাচন প্রত্যাশিত রূপান্তর প্রতিরোধের সাথে উত্তেজনার বর্তমানকে মেলে পরিমাপের নির্ভুলতা অনুকূল করে। সাধারণ নির্দেশিকাঃ (1) 1.0A পরিসীমা (0.3 ̊20Ω) ̊বিতরণ ট্রান্সফরমার ব্যবহার, ছোট পাওয়ার ট্রান্সফরমার, এবং OLTCs কম প্রতিরোধের ট্রানজিশন প্রতিরোধের সঙ্গে যেখানে উচ্চতর বর্তমান সেরা সংকেত-শব্দ অনুপাত প্রদান করে। (2) 0.5A পরিসীমা (5 ′′ 40Ω) ′′ মাঝারি পাওয়ার ট্রান্সফরমার এবং OLTCs যেখানে রূপান্তর প্রতিরোধের মাঝারি পরিসীমা মধ্যে পড়ে. (3) 0.2A range (20–100Ω)—use for large power transformers with high-resistance transition resistors or when measuring through long test leads where lead resistance reduces the effective excitation at the measurement point. যদি আনুমানিক ট্রানজিশন প্রতিরোধের অজানা হয়, 0.2A পরিসীমা দিয়ে শুরু করুন (সবচেয়ে নিরাপদ) এবং যদি প্রদর্শিত প্রতিরোধের মানটি গোলমাল বা অস্থির হয় তবে উচ্চতর বর্তমানের দিকে স্যুইচ করুন।স্থিতিশীল প্রদর্শন পর্যাপ্ত বর্তমান উত্তেজনা নির্দেশ করেযন্ত্রটি তার পূর্ণ পরিমাপ ক্ষমতা মধ্যে কোন প্রতিরোধের মান কোন পরিসীমা ব্যবহার করে ক্ষতিগ্রস্ত হবে না।

প্রশ্ন ৪: XHYZ1668A কিভাবে একই সময়ে ট্রানজিশন রেজিস্ট্যান্স এবং ট্রানজিশন টাইম উভয়ই পরিমাপ করে?

একটি OLTC ট্যাপ পরিবর্তন করার সময়, যন্ত্রটি নির্বাচিত ডিসি পরীক্ষার বর্তমানকে ট্রান্সফরমার ওয়েলিংয়ে অবিচ্ছিন্নভাবে প্রয়োগ করে এবং ট্যাপ-চেঞ্জার পরিচিতি জুড়ে ভোল্টেজটি 20kHz এ নমুনা করে।ট্যাপ-চেঞ্জার প্রক্রিয়াটি প্রাথমিক ট্যাপ থেকে তার রূপান্তর ক্রমের মধ্য দিয়ে চলেছে, সার্কিটে ট্রানজিশন রেজিস্টরগুলির সাথে ব্রিজিং অবস্থানের মাধ্যমে, চূড়ান্ত ট্যাপে, বর্তমান পথের তাত্ক্ষণিক প্রতিরোধের অনুপাতে পরিমাপ করা ভোল্টেজ পরিবর্তন হয়।যন্ত্রের অভ্যন্তরীণ প্রসেসর প্রতিটি 50μs নমুনা পয়েন্টে V/I অনুপাত থেকে প্রতিরোধের গণনা করে, সম্পূর্ণ গতিশীল প্রতিরোধের বনাম সময় তরঙ্গরূপ নির্মাণ।ট্রানজিশন সময়টি প্রতিরোধের পরিবর্তনের শুরু থেকে (যোগাযোগের গতি নির্দেশ করে) নতুন ট্যাপ প্রতিরোধের মানের স্থিতিশীলতার মধ্যে ব্যবধান হিসাবে পরিমাপ করা হয়তিন-ফেজ তরঙ্গের প্রদর্শনটি ইন্টার-ফেজ টাইমিং সিঙ্ক্রোনাইজেশনের সরাসরি চাক্ষুষ তুলনা সক্ষম করে।যখন সংখ্যাসূচক রিডাউট ডকুমেন্টেশন এবং প্রবণতা জন্য রূপান্তর প্রতিরোধের মান এবং রূপান্তর সময় প্রদান.

প্রশ্ন ৫ঃ ফিল্ড ডিপ্লয়িংয়ের জন্য স্প্লিট-বডি পোর্টেবল ডিজাইনের ব্যবহারিক সুবিধা কী?

এক্সএইচওয়াইজেড ১৬৬৮এ দুটি পরিচালনাযোগ্য ইউনিটে বিভক্ত হয় √ প্রধান ইউনিট এবং ক্যাবল বক্স √ প্রত্যেকটির ওজন সমতুল্য ক্ষমতা সম্পন্ন একটি একক ইন্টিগ্রেটেড যন্ত্রের তুলনায় উল্লেখযোগ্যভাবে কম।প্রাকটিক্যাল ফিল্ড সুবিধা অন্তর্ভুক্ত: (১) একক ব্যক্তি পরিবহন ০একজন টেকনিশিয়ান দুইটি যাত্রায় উভয় বাক্স বহন করতে পারে অথবা দুইজন টেকনিশিয়ান একযোগে বহন করতে পারে,ক্রেনের অ্যাক্সেস ছাড়াই দূরবর্তী সাবস্টেশনগুলিতে উত্তোলন সরঞ্জামগুলির প্রয়োজনীয়তা দূর করা. (2) Stair and ladder access—the compact dimensions (360×290×170 mm each) fit through standard transformer bay access hatches and up maintenance ladders where larger single-case instruments would require rope hoisting. (3) 13 মিটার স্ট্যান্ডার্ড পরীক্ষার ক্যানগুলি (আরও দীর্ঘ দৈর্ঘ্যের জন্য কাস্টমাইজযোগ্য) মাটির স্তরে যন্ত্র থেকে উচ্চতর প্ল্যাটফর্মের ট্রান্সফরমার বুশিং পর্যন্ত পৌঁছেছে,ট্রান্সফরমারের উপরে যন্ত্রটি বহন করার প্রয়োজন নেই. (4) ক্যাবল বক্সটি সংগঠিত সীসা সঞ্চয় হিসাবে কাজ করে, জটলা, ক্ষতিগ্রস্ত পরীক্ষার ক্যানগুলিকে প্রতিরোধ করে যা নির্দিষ্ট ক্যাবল পরিচালনা ছাড়াই সঞ্চিত ক্ষেত্রের যন্ত্রপাতিগুলিকে আঘাত করে।(৫) একক সাবস্টেশনে একাধিক ট্রান্সফরমার পরীক্ষা করার জন্য, প্রধান ইউনিট একটি কেন্দ্রীয় বিন্দুতে থাকে যখন শুধুমাত্র তারের বাক্সটি ট্রান্সফরমারগুলির মধ্যে সঞ্চালিত হয়, যা পরীক্ষার মধ্যে সেটআপের সময় হ্রাস করে।
