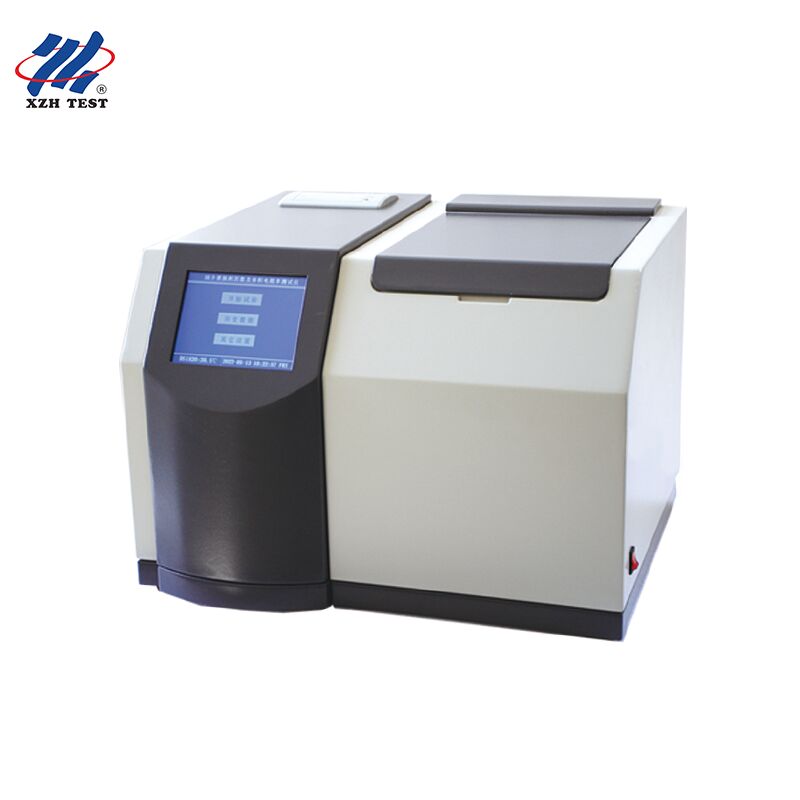

এলসিডি টাচস্ক্রিন সহ ওটিডি এবং ডিডিএফ ট্রান্সফরমার পরীক্ষক

XHYS101

XHYS101 ইনসুলেটিং অয়েল ডাইইলেকট্রিক লস টেস্টার একটি ডেডিকেটেড যন্ত্র, যা বৈদ্যুতিক পাওয়ার ডিভাইসে ব্যবহৃত ইনসুলেটিং ফ্লুইডের ডাইইলেকট্রিক লস ভ্যালু, আপেক্ষিক পারমিটিভিটি এবং ভলিউম রেজিস্টভিটি-এর সঠিক পরিমাপের জন্য ব্যবহৃত হয়। উন্নত সিঙ্গেল-চিপ মাইক্রোকম্পিউটার প্রযুক্তি সমন্বিত করে, এই যন্ত্রটি তাপমাত্রা বৃদ্ধি, সুনির্দিষ্ট তাপমাত্রা রক্ষণাবেক্ষণ, উচ্চ-নির্ভুল ডেটা স্যাম্পলিং, গাণিতিক প্রক্রিয়া, রিয়েল-টাইম ফলাফল প্রদর্শন, রিপোর্ট প্রিন্টিং এবং দীর্ঘমেয়াদী ডেটা স্টোরেজ সহ সম্পূর্ণ পরীক্ষার কর্মপ্রবাহের স্বয়ংক্রিয়তা নিশ্চিত করে।

প্রযুক্তিগত বৈশিষ্ট্য

☆ পাওয়ার সাপ্লাই ভোল্টেজ: AC 220V±10%

☆ পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি: 50Hz/60Hz ±1%

☆ পরিমাপের সীমা: ক্যাপাসিট্যান্স: 5pF～200pF

আপেক্ষিক পারমিটিভিটি: 1.000～30.000

ডাইইলেকট্রিক লস ফ্যাক্টর: 0.00001～100

ডিসি রেজিস্টভিটি: 2.5 MΩm～20 TΩm

পরিমাপের নির্ভুলতা: আপেক্ষিক পারমিটিভিটি: ±(1～10)% রিডিং-এর

ডাইইলেকট্রিক লস ফ্যাক্টর: ±(5% রিডিং-এর ± 0.0002)

ডিসি রেজিস্টভিটি: ±10% রিডিং-এর

রেজোলিউশন: ক্যাপাসিট্যান্স: 0.01pF

আপেক্ষিক পারমিটিভিটি: 0.001

ডাইইলেকট্রিক লস ফ্যাক্টর: 0.00001

তাপমাত্রা পরিমাপের সীমা: 40～120℃

তাপমাত্রা পরিমাপের ত্রুটি: ±0.5℃

এসি টেস্ট ভোল্টেজ: 200～2200V, অবিচ্ছিন্নভাবে নিয়মিত, ফ্রিকোয়েন্সি 50Hz

ডিসি টেস্ট ভোল্টেজ: 0～500V, অবিচ্ছিন্নভাবে নিয়মিত

বিদ্যুৎ খরচ: 500W

সমস্যা সমাধান
1. স্ক্রিনে "ইলেক্ট্রোড কাপ শর্ট সার্কিট" দেখাচ্ছে।
উত্তর: প্রথমে, অভ্যন্তরীণ এবং বাইরের ইলেক্ট্রোডের পজিশনিং খাঁজগুলি সারিবদ্ধ আছে কিনা তা পরীক্ষা করুন, তারপরে "অভ্যন্তরীণ ইলেক্ট্রোড" আলগা কিনা তা পরীক্ষা করুন। মূল বিষয় হল অভ্যন্তরীণ ইলেক্ট্রোড আলগা কিনা তা পরীক্ষা করা।
2. স্ক্রিনে "অনুগ্রহ করে [ফাঁকা কাপ ক্যালিব্রেশন] করুন" দেখাচ্ছে।
উত্তর: যখন ফাঁকা কাপের ক্যাপাসিট্যান্সের মান 60±5pF এর মধ্যে না থাকে, তখন ফাঁকা কাপ ক্যালিব্রেশন প্রয়োজন; ① তেল কাপের অভ্যন্তরীণ এবং বাইরের ইলেক্ট্রোডগুলি সঠিকভাবে স্থাপন করা হয়নি বা অভ্যন্তরীণ ইলেক্ট্রোড সঠিকভাবে একত্রিত করা হয়নি, যার ফলে ডিসচার্জ হচ্ছে; ② তেল কাপ পরিষ্কার নয়, এবং অভ্যন্তরীণ এবং বাইরের ইলেক্ট্রোডের মধ্যে অমেধ্য রয়েছে, যার জন্য পরিষ্কার করার প্রয়োজন।
3. बजर 5 বার শব্দ করে এবং যন্ত্রটি পাওয়ার-অন ইন্টারফেসে ফিরে আসে।
উত্তর: ① পরীক্ষা করুন ফাঁকা কাপের ক্যাপাসিট্যান্সের মান 60±5pF এর মধ্যে আছে কিনা, ② পরীক্ষা করুন তেল কাপটি সঠিকভাবে স্থাপন করা হয়েছে কিনা এবং কোনো ডিসচার্জ হচ্ছে কিনা।
4. ডিসি রেজিস্টভিটি পরিমাপ করার সময়, ইলেক্ট্রোকেমিক্যাল সময় 60 সেকেন্ডে অপরিবর্তিত থাকে।
উত্তর: যন্ত্রের ঘড়ি চলছে কিনা তা পরীক্ষা করুন এবং ঘড়িটি সমন্বয় করুন।
5. সেট করা ভোল্টেজ প্যারামিটারের সবচেয়ে কম গুরুত্বপূর্ণ অঙ্কটি শূন্য না হলে কী করবেন?
উত্তর: সেট করা ভোল্টেজের মান কমানোর জন্য [কমানো] কী ব্যবহার করুন এবং তারপরে এটি সমন্বয় করতে [বাড়ানো] কী ব্যবহার করুন।
