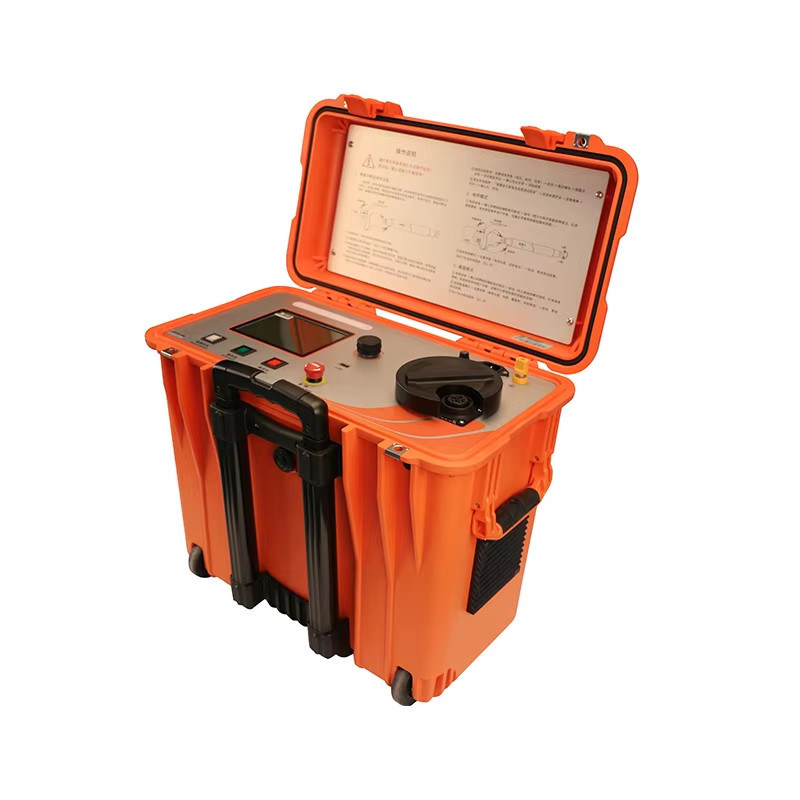

ক্যাবল শ্যাথ ত্রুটি সনাক্তকারী 60kV ডিজিটাল বার্ন-থ্রু ব্রিজ 750mA এইচভি পরীক্ষা বর্তমান XHSC-60Q

এক্সএইচএসসি -60 কিউ ক্যাবল গ্লাভস ত্রুটি সনাক্তকারী একটি পেশাদার ডিজিটাল বার্ন-থ্রু ব্রিজ যা জটিল ক্যাবল সিস্টেমে গ্লাভস, বিচ্ছিন্নতা এবং উচ্চ প্রতিরোধের ত্রুটিগুলি সনাক্ত করার জন্য ডিজাইন করা হয়েছে।এটি একটি পোর্টেবল ইউনিটে বার্ন-থ্রু এবং বুদ্ধিমান ব্রিজ পরিমাপ একত্রিত করে: বার্ন-থ্রু মোড দ্রুত উচ্চ প্রতিরোধের ত্রুটিগুলিকে কম প্রতিরোধের ত্রুটিগুলিতে রূপান্তর করতে সর্বোচ্চ 400mA এর একটি আর্ক বর্তমানের সাথে 60kV ডিসি নামমাত্র ভোল্টেজ আউটপুট দেয়,যখন ডিজিটাল ব্রিজ মোড অত্যন্ত নির্ভুল ত্রুটি দূরত্ব পরিমাপের জন্য 750mA পর্যন্ত পরীক্ষার বর্তমান সরবরাহ করে.

এই যন্ত্রটি বিশেষ করে উচ্চ ভোল্টেজ, বড় ক্রস-সেকশন এবং দীর্ঘ দৈর্ঘ্যের জটিল ক্যাবল সিস্টেমগুলির বিচ্ছিন্নতা এবং গাদার ত্রুটির প্রাক অবস্থানের জন্য উপযুক্ত,জিআইএস টার্মিনাল এবং ক্রস-বন্ডিং সংযোগ সহ তারগুলি সহ. জিআইএস সুইচ অপসারণ বা ক্রস-বন্ডিং শর্ট সার্কিট ছাড়াই সম্পূর্ণ অবস্থানটি দ্রুত সম্পাদন করা যেতে পারে, সাইটে উল্লেখযোগ্য আউটপুট সময় এবং শ্রম সাশ্রয় করে।

এই যন্ত্রটি ক্যাবল ইঞ্জিনিয়ারদের গ্লাভস এবং আইসোলেশন ত্রুটির পূর্বনির্ধারণের জন্য একটি নির্ভরযোগ্য, ব্যাপক সমাধান সরবরাহ করে,জটিল ক্যাবল নেটওয়ার্কগুলিতে উচ্চ-প্রতিরোধের ত্রুটিগুলি সনাক্ত করার জন্য প্রয়োজনীয় সময়কে নাটকীয়ভাবে হ্রাস করা.

ক্যাবল গিল্ড ত্রুটিগুলি সর্বাধিক সাধারণ কিন্তু ক্যাবল ত্রুটিগুলির মধ্যে সবচেয়ে কঠিন। বাইরের গিল্ডটি ক্যাবলকে আর্দ্রতা এবং যান্ত্রিক ক্ষতি থেকে রক্ষা করে,এবং অভ্যন্তরীণ আস্তরণের কন্ডাক্টর বরাবর জল অনুপ্রবেশ থেকে প্রতিরোধ করেযখন ক্যাবলটি খনন, জারা, রোডের আক্রমণ বা খারাপ ইনস্টলেশনের কারণে ক্ষতিগ্রস্থ হয়, তখন আর্দ্রতা তারের মধ্যে প্রবেশ করে এবং ধীরে ধীরে নিরোধক অবনতি এবং শেষ পর্যন্ত ব্যর্থতার দিকে পরিচালিত করে।

একটি সম্পূর্ণ নিরোধক ভাঙ্গনের বিপরীতে, একটি sheath ত্রুটি প্রায়ই একটি উচ্চ প্রতিরোধের বৈশিষ্ট্য প্রদর্শন করে যা প্রচলিত পরীক্ষার সংকেতগুলি ব্লক করে।XHSC-60Q তার ইন্টিগ্রেটেড বার্ন-মাধ্যমে ফাংশন সঙ্গে এই ক্ষেত্রে হ্যান্ডেল: 60kV DC আউটপুট 400mA পর্যন্ত আর্ক বর্তমানের সাথে উচ্চ প্রতিরোধের ত্রুটি পয়েন্টকে একটি স্থিতিশীল নিম্ন প্রতিরোধের ত্রুটির মধ্যে কার্বন করে এবং ডিজিটাল ব্রিজটি তারপরে ± ((0) দিয়ে ত্রুটি দূরত্ব পরিমাপ করে।১% ·এল + ১) মি সঠিকতাএটি XHSC-60Q কে ত্রুটি রূপান্তর থেকে দূরত্ব পরিমাপ পর্যন্ত গ্যাথ ত্রুটির পূর্বনির্ধারিত অবস্থানের জন্য একটি সম্পূর্ণ সমাধান করে তোলে।

এক্সএইচএসসি-৬০কিউ প্রতিটি পরীক্ষার শুরু করে একটি বুদ্ধিমান ডায়াগনস্টিক যা স্বয়ংক্রিয়ভাবে তারের অবস্থা মূল্যায়ন করে এবং ত্রুটি সনাক্ত করার জন্য সবচেয়ে কার্যকর পথ নির্বাচন করে।নির্ণয়ের ফলাফল নিম্নলিখিত শ্রেণীর মধ্যে একটিতে শ্রেণীবদ্ধ করা হয়, এবং যন্ত্রটি অপারেটরকে সঠিক পরবর্তী ধাপে নির্দেশ করে।

উচ্চ প্রতিরোধের এবং অস্থিতিশীল ফ্ল্যাশওভার ত্রুটির জন্য, বার্ন-থ্রো মোডটি একটি স্থিতিশীল কম প্রতিরোধের ত্রুটির মধ্যে ত্রুটি পয়েন্টটি কার্বনাইজ করার জন্য 400mA পর্যন্ত আর্ক বর্তমানের সাথে 0 ~ 60kV DC প্রয়োগ করে।অপারেটর বার্ন-মাধ্যমে ভোল্টেজ সেট, একটি সর্বোচ্চ বার্ন-মাধ্যমে সময় 90 মিনিট পর্যন্ত, এবং আউটপুট ক্ষমতা. যখন স্মার্ট বার্ন-মাধ্যমে ফাংশন সক্ষম করা হয়,পরীক্ষাটি স্বয়ংক্রিয়ভাবে শেষ হয় যত তাড়াতাড়ি ত্রুটি প্রতিরোধ ক্ষমতা দূরত্ব পরিমাপ মোডে প্রয়োজনীয় স্তরে পড়ে, সময় সাশ্রয় এবং তারের উপর অপ্রয়োজনীয় চাপ এড়ানো।

এক্সএইচএসসি -60 কিউ বিভিন্ন ক্ষেত্রের অবস্থার জন্য দুটি দূরত্ব পরিমাপ মোড সরবরাহ করে। ব্রিজ মোডে অপারেটর পরিচিত তারের দৈর্ঘ্য ইনপুট করে;ট্রান্সসেকশন মোডে অপারেটর তারের উপাদান এবং ট্রান্সসেকশন এলাকা ইনপুট করে, এবং ত্রুটি দূরত্ব এমনকি যখন ক্যাবল মোট দৈর্ঘ্য অজানা হয় পরিমাপ করা যেতে পারে।

উভয় মোডে পরীক্ষার স্রোত 20mA থেকে 750mA পর্যন্ত নির্বাচনযোগ্য। 20 ~ 75mA এর স্রোতের জন্য আউটপুট ভোল্টেজ 4000V,80 ~ 400mA এর বর্তমানের জন্য সম্পর্ক ভোল্টেজ (V) × বর্তমান (mA) = 300W অনুসরণ করে, এবং 410 ~ 750mA এর বর্তমানের জন্য 400V, প্রতিটি অবস্থার মধ্যে সঠিক পরিমাপের জন্য একটি শক্তিশালী সংকেত নিশ্চিত করে।

সেটিং মেনু সময় সেটিং, ডিভাইস তথ্য, ইতিহাস রেকর্ড এবং ফাংশন অপশন প্রদান করে। সেতু মোড এবং ক্রস-সেকশন মোড উভয় ঐতিহাসিক পরীক্ষার তথ্য স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয়,১০০টি রেকর্ডের ক্ষমতা যা পর্যালোচনা করা যায়, স্বতন্ত্রভাবে মুছে ফেলা বা পরিষ্কার করা হয়। ফাংশন বিকল্পগুলির মধ্যে স্মার্ট বার্ন-থ্রু ফাংশন এবং গ্রাউন্ডিং সনাক্তকরণ ফাংশন অন্তর্ভুক্ত রয়েছে; যখন গ্রাউন্ডিং সনাক্তকরণ সক্ষম করা হয়,সরঞ্জামটি জোর করে পরীক্ষা করে যে সুরক্ষা মাটি এবং কাজের মাটির মধ্যে প্রতিবন্ধকতা নিরাপদ পরিসরের মধ্যে রয়েছে, এবং অন্যথায় ভোল্টেজ বাড়ানোর অনুমতি দেবে না।

স্ট্যান্ডার্ড সরবরাহের মধ্যে রয়েছে বুদ্ধিমান বার্ন-থ্রু ব্রিজ প্রধান ইউনিট, ব্রিজ টেস্ট বক্স, 5 টি রিপ্লেস ফিউজ (10A, 5 × 20), FJ1 ব্রিজ পজিশনিং টেস্ট লিড,FJ2 কম প্রতিরোধের শর্ট সার্কিট লিড, FJ4 বার্ন-থ্রু সোর্স আউটপুট কয়েল, একটি ডেডিকেটেড গ্রাউন্ডিং ক্যাবল, একটি ডিসচার্জ রড গ্রাউন্ডিং ক্যাবল, পাওয়ার কর্ড এবং ডিসচার্জ রড।দীর্ঘ ক্যাবল বিভাগের জন্য ঐচ্ছিক FJ1L এবং FJ4L বর্ধিত 20m ক্যাবল উপলব্ধ.

সঠিক ওয়্যারিং সঠিক এবং নিরাপদ পরিমাপের জন্য অপরিহার্য। এক্সএইচএসসি -60 কিউ কোনও উচ্চ ভোল্টেজ প্রয়োগের আগে স্বয়ংক্রিয় ওয়্যারিং চেক এবং সুরক্ষা গ্রাউন্ডিং সনাক্তকরণের সাথে অপারেটরকে সহায়তা করে।

খনি এবং ভারী শিল্প কারখানাগুলি বিদ্যুৎ সরবরাহের জন্য বিস্তৃত মাঝারি এবং উচ্চ ভোল্টেজ ক্যাবল নেটওয়ার্ক পরিচালনা করে, প্রায়শই কঠোর পরিবেশে স্থাপন করা হয় যেখানে খনন থেকে ক্ষতিগ্রস্থ হয়,কম্পন এবং ক্ষয়কারী মাধ্যম সাধারণএক্সএইচএসসি-৬০কিউ রক্ষণাবেক্ষণ দলগুলোকে গর্ত এবং নিরোধক ত্রুটিগুলি দ্রুত সনাক্ত করতে সাহায্য করে, উৎপাদন ক্ষতি হ্রাস করে এবং গুরুত্বপূর্ণ সরঞ্জামগুলির নিরাপত্তা নিশ্চিত করে।

রেলপথ এবং মেট্রো সিস্টেমগুলি ট্র্যাক, টানেল এবং স্টেশনগুলিতে নির্ভরযোগ্য পাওয়ার ক্যাবলগুলির উপর নির্ভর করে। এই সিস্টেমগুলির ক্যাবল ত্রুটিগুলি পরিষেবা ব্যাঘাত এবং সুরক্ষা ঝুঁকি সৃষ্টি করে।ট্রেন রক্ষণাবেক্ষণ কর্মীদের জন্য টান-স্ট্যান্ড চ্যাসি এবং রোলার সহ পোর্টেবল 22 কেজি নকশা আদর্শ, এবং ব্লাইন্ড স্পট মুক্ত ব্রিজ পদ্ধতি স্টেশন এবং সংকেত শক্তি নেটওয়ার্কগুলির জন্য সাধারণ সংক্ষিপ্ত তারের বিভাগগুলি পরিচালনা করে।

ডেটা সেন্টার এবং বাণিজ্যিক ভবনগুলিতে ঘন ক্যাবল নেটওয়ার্ক রয়েছে যেখানে ডাউনটাইম অত্যন্ত ব্যয়বহুল। এই সুবিধাগুলি বজায় রাখার জন্য বৈদ্যুতিক ঠিকাদারদের দ্রুত, সঠিক ত্রুটি সনাক্তকরণ সরঞ্জামগুলির প্রয়োজন।XHSC-60Q এর স্বয়ংক্রিয় নির্ণয় এবং এক বোতাম অপারেশন সাইটে কর্মীদের দক্ষতা প্রয়োজনীয়তা হ্রাস, যখন স্বয়ংক্রিয় ডেটা স্টোরেজ গ্রহণ এবং রক্ষণাবেক্ষণ ডকুমেন্টেশনের জন্য সম্পূর্ণ পরীক্ষার রেকর্ড সরবরাহ করে।

গ্রামীণ বিদ্যুৎ নেটওয়ার্কের সংস্কার প্রকল্পগুলোতে অনেকগুলি জয়েন্ট এবং মিশ্র ক্যাবল প্রকারের দীর্ঘ ক্যাবল বিভাগ জড়িত।XHSC-60Q এর ক্রস-সেকশন মোড ত্রুটি দূরত্ব পরিমাপ এমনকি যখন ক্যাবলের মোট দৈর্ঘ্য অজানাগ্রামীণ নেটওয়ার্কগুলিতে এটি একটি সাধারণ পরিস্থিতি। 100V থেকে 240V পর্যন্ত বিস্তৃত পরিসরের পাওয়ার ইনপুটটি বিভিন্ন সাইটের পাওয়ার অবস্থার সাথেও খাপ খায়।

ঐতিহ্যগতভাবে, বার্ন-থ্রু এবং ব্রিজ পরিমাপের জন্য ভারী বাহ্যিক ক্যাবলিং এবং ম্যানুয়াল মোড স্যুইচিং সহ দুটি পৃথক যন্ত্রের প্রয়োজন ছিল। এক্সএইচএসসি -60 কিউ উভয়কে এক সমন্বিত ইউনিটের সাথে প্রতিস্থাপন করে।

এক্সএইচএসসি-৬০কিউ ক্যাবল শ্যাথ ত্রুটি সনাক্তকারী, বিস্তারিত স্পেসিফিকেশন, প্রদর্শনী ভিডিও এবং মূল্য সহ আরও তথ্যের জন্য, দয়া করে আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।আমরা আপনার ক্যাবল নেটওয়ার্কের জন্য সবচেয়ে উপযুক্ত ক্যাবল ত্রুটি অবস্থান সমাধান সুপারিশ খুশি.
