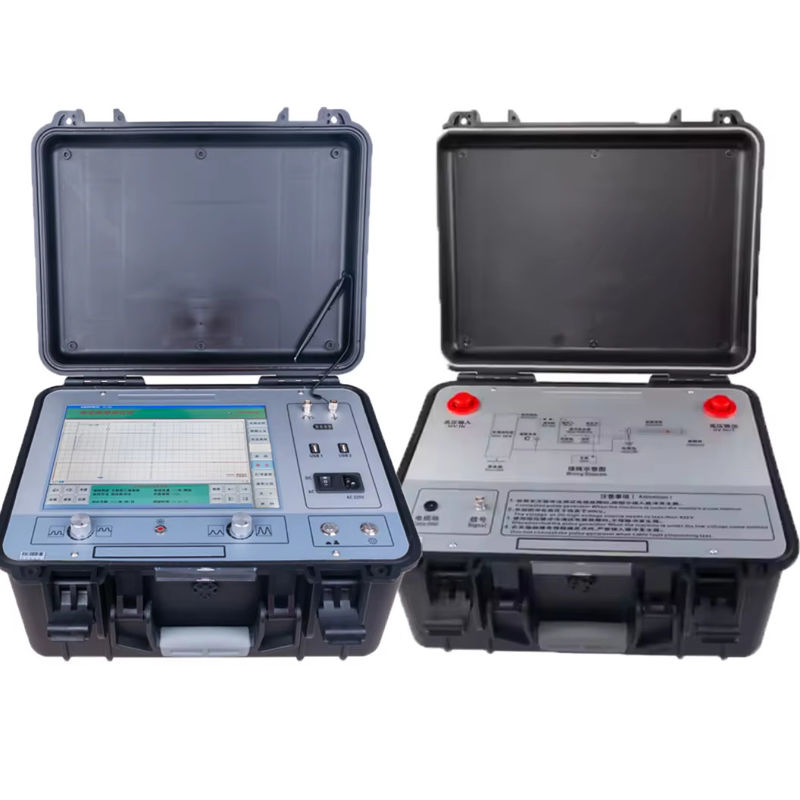

কাস্টমাইজেশন সহ মাল্টি-শট ক্যাবল ফল্ট লোকেটার টিডিআর ক্যাবল পরীক্ষক

Name: কাস্টমাইজেশন সহ মাল্টি-শট ক্যাবল ফল্ট লোকেটার টিডিআর ক্যাবল পরীক্ষক
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	XHGG502

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

XHGG502

স্পেসিফিকেশন:

475*345*205 মিমি

ট্রেডমার্ক:

XZH পরীক্ষা

উৎপত্তি:

চীন সিয়ান

Hs কোড:

9031809090

যোগানের ক্ষমতা:

1000 পিস /বছর

কাস্টমাইজেশন:

উপলব্ধ

বিক্রয়োত্তর সেবা:

ওয়ারেন্টি সার্টিফিকেট

গ্যারান্টি:

১ বছর

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

কাস্টমাইজেশন ক্যাবল ত্রুটি সনাক্তকারী

মাল্টি-শট ক্যাবল ফল্ট লোকেটার

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

৩-৫ কার্যদিবস

পরিশোধের শর্ত:

টি/টি

পণ্যের বর্ণনা

পণ্য পরিচিতি
XHGG502 ARC কেবল ফল্ট লোকেটার বিভিন্ন ক্রস-সেকশন এবং বিভিন্ন মিডিয়ার বিভিন্ন উপাদানের, উচ্চ-ফ্রিকোয়েন্সি কোaxial কেবল, স্থানীয় টেলিফোন কেবল, রাস্তার আলোর তার, এবং ভূগর্ভস্থ তারের কম প্রতিরোধ, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতা পরিমাপের জন্য উপযুক্ত। লিক এবং উচ্চ-প্রতিরোধের ফ্ল্যাশওভার ফল্ট প্রতিরোধ করে। সুপার শক্তিশালী কেবল ম্যানেজমেন্ট সিস্টেম, স্বয়ংক্রিয় রিপোর্ট তৈরি।

প্রধান বৈশিষ্ট্য

1. এটি 35KV এবং তার নিচের সমস্ত ক্যাবলের উচ্চ এবং নিম্ন প্রতিরোধের ত্রুটি সনাক্ত করতে পারে এবং এর বিস্তৃত অ্যাপ্লিকেশন রয়েছে।
2. যন্ত্রটি এম্বেডেড ইন্ডাস্ট্রিয়াল কম্পিউটার এবং বিশ্বের সবচেয়ে উন্নত "আট পালস পদ্ধতি" এর সর্বশেষ প্রযুক্তি গ্রহণ করে।
এটি প্রভাব উচ্চ-চাপ ফ্ল্যাশওভার পদ্ধতি এবং নিম্ন-চাপ পালস পদ্ধতি পেয়েছে।
3. যেকোনো উচ্চ-প্রতিবন্ধকতা ত্রুটি একটি নিম্ন-ভোল্টেজ পালস শর্ট-সার্কিট ত্রুটির মতো সবচেয়ে সহজ তরঙ্গরূপ বৈশিষ্ট্য উপস্থাপন করে, যা ব্যাখ্যা করা খুবই সহজ।
4. ব্যবহারকারী-বান্ধব সফ্টওয়্যার, সম্পূর্ণ ইংরেজি মেনু এবং স্ক্রিন টাচ বোতাম অপারেশন সহ। বোতামের সংজ্ঞা সহজ এবং স্পষ্ট। পরিমাপ পদ্ধতি সহজ এবং দ্রুত।
5. ব্যর্থতা সনাক্তকরণের সাফল্যের হার, পরীক্ষার নির্ভুলতা এবং পরীক্ষার সুবিধা যেকোনো অভ্যন্তরীণ পরীক্ষার সরঞ্জামের চেয়ে ভালো।
6. অতি-উচ্চ উজ্জ্বলতা, বৃহৎ এলসিডি স্ক্রিন ডিসপ্লে টার্মিনাল হিসাবে, সরাসরি সূর্যালোকের পরিবেশে স্পষ্টভাবে পর্যবেক্ষণ করা যেতে পারে
স্ক্রিন ওয়েভফর্ম। যন্ত্রটিতে শক্তিশালী ডেটা প্রক্রিয়াকরণ ক্ষমতা এবং একটি বন্ধুত্বপূর্ণ ডিসপ্লে ইন্টারফেস রয়েছে।
7. হাতের লেখার বোর্ডের ফাংশন সহ, যখন তরঙ্গরূপ সংরক্ষণ করা হয়, তখন ফিল্ড পরীক্ষার কর্মী, অবস্থান এবং ত্রুটির বৈশিষ্ট্য সংরক্ষণ করা যেতে পারে।
পরীক্ষার প্রক্রিয়া সম্পর্কিত তথ্য সরাসরি সংরক্ষিত নথিতে হাতে লেখা হয়।
8. অত্যন্ত নিরাপদ উচ্চ-ভোল্টেজ সুরক্ষা ব্যবস্থা সহ। ফ্ল্যাশ পরীক্ষক একটি প্রভাব উচ্চ-চাপ পরিবেশে ক্র্যাশ বা ক্ষতিগ্রস্ত হবে না।
9. একটি স্ট্যান্ডার্ড প্রিন্টার ইউএসবি ইন্টারফেস আছে।
10. সহজ অপারেশন এবং উচ্চ নির্ভরযোগ্যতা। খুব উচ্চ খরচ কর্মক্ষমতা আছে।
11. কোন পরীক্ষা অন্ধ অঞ্চল নেই।
12. বিল্ট-ইন পলিমার লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাই, কোনো পাওয়ার পরিবেশে তারের ওপেন সার্কিট এবং কম প্রতিরোধের শর্ট সার্কিট ফল্ট পরীক্ষা করতে পারে।

কাস্টমাইজেশন সহ মাল্টি-শট ক্যাবল ফল্ট লোকেটার টিডিআর ক্যাবল পরীক্ষক 2

প্রযুক্তিগত ডেটা

ডিসপ্লে	12-ইঞ্চি শিল্প-গ্রেড কম্পিউটার নিয়ন্ত্রণ, টাচ অপারেশন মোড;
সিস্টেম	XP অপারেটিং সিস্টেম, সুপার কেবল ম্যানেজমেন্ট সিস্টেম, স্বয়ংক্রিয়ভাবে পরীক্ষার রিপোর্ট তৈরি করে;
ফাংশন	দূরত্ব পরিমাপ এবং গতি পরিমাপ;
ডেটা স্যাম্পলিং হার	60MHz, 120 MHz, 240MHz, 400MHz;
স্বয়ংক্রিয়	সম্পূর্ণ স্বয়ংক্রিয় ক্রমাগত স্যাম্পলিং, কোনো স্রাব তরঙ্গরূপ মিস করবেন না;
পরীক্ষার পদ্ধতি	নিম্ন-ভোল্টেজ পালস পদ্ধতি, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি, একাধিক পালস পদ্ধতি
পালস প্রস্থ	0.1uS এবং 2uS
পালস বিস্তার	400Vpp
পরিমাপ দূরত্ব	>60Km
রিডিং রেজোলিউশন	0.1m
পরীক্ষার নির্ভুলতা	0.5m এর কম
পালস কাপলার সহ্য করার ভোল্টেজ	38kVDC

পালস কাপলার দ্বারা পাঠানো প্রতিফলিত সংকেত স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং একই সময়ে তারের ওপেন সার্কিটের সম্পূর্ণ-দৈর্ঘ্যের তরঙ্গরূপ প্রদর্শিত হয়। এটি ত্রুটির বৈশিষ্ট্যপূর্ণ তরঙ্গরূপের উপস্থাপনাকে অত্যন্ত সহজ করে তোলে। শুধুমাত্র এক ধরনের উচ্চ-প্রতিরোধের ত্রুটি তরঙ্গরূপ রয়েছে, অর্থাৎ, নিম্ন-ভোল্টেজ পালস পদ্ধতির অনুরূপ শর্ট-সার্কিট ত্রুটি তরঙ্গরূপ।
ত্রুটির দূরত্ব স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং কোনো পরীক্ষা অন্ধ অঞ্চল নেই।
ব্যাপক পরীক্ষার তরঙ্গরূপ সংরক্ষণের ফাংশন সহ: সাইটে পরীক্ষিত তরঙ্গরূপগুলি যেকোনো সময় স্মরণ এবং পর্যবেক্ষণের জন্য একটি নির্ধারিত ক্রমে যন্ত্রটিতে সুবিধাজনকভাবে সংরক্ষণ করা যেতে পারে।
পরিমাপকৃত ফল্ট পয়েন্ট ওয়েভফর্ম এবং ভালো-ফেজ ফুল-লেন্থ ওপেন-সার্কিট ওয়েভফর্ম একই সময়ে স্ক্রিনে তুলনা করার জন্য এবং সুপারইম্পোজড তুলনা করার জন্য প্রদর্শন করা যেতে পারে। এটি ত্রুটির দূরত্ব আরও নির্ভুল করে তোলে।
বিল্ট-ইন পলিমার লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাই: এটি সম্পূর্ণরূপে চার্জ হওয়ার পরে 4 ঘন্টার বেশি সময় ধরে একটানা কাজ করতে পারে। সাইট পরীক্ষার প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে। এটি একটি বাহ্যিক এসি পাওয়ার সাপ্লাইয়ের সাথেও কাজ করতে পারে।
আটটি পালস ট্রান্সমিশন এবং ফল্ট রিফ্লেকশন সিগন্যাল স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং একই সময়ে তারের ওপেন সার্কিটের সম্পূর্ণ-দৈর্ঘ্যের তরঙ্গরূপ প্রদর্শিত হয়। এটি ত্রুটির বৈশিষ্ট্যপূর্ণ তরঙ্গরূপের উপস্থাপনাকে অত্যন্ত সহজ করে তোলে। শুধুমাত্র এক ধরনের উচ্চ-প্রতিরোধের ত্রুটি তরঙ্গরূপ রয়েছে, অর্থাৎ, নিম্ন-ভোল্টেজ পালস পদ্ধতির অনুরূপ শর্ট-সার্কিট ত্রুটি তরঙ্গরূপ। ত্রুটির দূরত্ব স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং কোনো পরীক্ষা অন্ধ অঞ্চল নেই।
কাজের শর্ত: তাপমাত্রা -25ºC~+55ºC, আপেক্ষিক আর্দ্রতা 85%, বায়ুমণ্ডলীয় চাপ 750±30mmHg।

কাস্টমাইজেশন সহ মাল্টি-শট ক্যাবল ফল্ট লোকেটার টিডিআর ক্যাবল পরীক্ষক 3

35KV এবং তার নিচের ভোল্টেজ স্তরের পাওয়ার ক্যাবলের প্রধান ইনসুলেশন ব্যর্থতা সঠিকভাবে এবং দ্রুত সনাক্ত করুন; তারের দৈর্ঘ্য ক্যালিব্রেট করুন; মোটামুটিভাবে তারের ত্রুটির দূরত্ব পরীক্ষা করুন

এর উপর ভিত্তি করে রিফ্লেক্টোমিটার XHGG502-এর সাথে তারের ত্রুটি প্রি-লোকেট করা

নিম্ন-ভোল্টেজ পালস রিফ্লেকশন পদ্ধতি (TDR),
উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি (অর্থাৎ। ICE,DECAY),
আর্ক রিফ্লেকশন পালস রিফ্লেকশন পদ্ধতি (ARC একক শট এবং ARC মাল্টি-শট)কেবল ফল্ট প্রি-লোকেশন: নিম্ন-ভোল্টেজ ইম্পালস রিফ্লেকশন পদ্ধতি (TDR) এবং উচ্চ-ভোল্টেজ ক্ষয় (ফ্ল্যাশওভার) পদ্ধতি (DECAY), এর উপর ভিত্তি করে রিফ্লেক্টোমিটার XHGG502-এর সাথেআর্ক রিফ্লেকশন পদ্ধতি (একক-শট/ মাল্টি-শট)।

XHGG502-এর তিনটি পরীক্ষার মোড রয়েছে, নিম্ন ভোল্টেজ পালস, উচ্চ ভোল্টেজ ফ্ল্যাশওভার, ARC মাল্টি-শট।
নীচের ছবিতে XHGG502-এর ARC মাল্টি-শট টেস্ট মোড ব্যবহার করে পরিমাপ করা তারের ত্রুটির দূরত্ব দেখানো হয়েছে।
কাস্টমাইজেশন সহ মাল্টি-শট ক্যাবল ফল্ট লোকেটার টিডিআর ক্যাবল পরীক্ষক 4
নীচের ছবিতে XHGG502-এর উচ্চ ভোল্টেজ ফ্ল্যাশওভার টেস্ট মোড ব্যবহার করে পরিমাপ করা তারের ত্রুটির দূরত্ব দেখানো হয়েছে

কাস্টমাইজেশন সহ মাল্টি-শট ক্যাবল ফল্ট লোকেটার টিডিআর ক্যাবল পরীক্ষক 5

নীচের ছবিতে নিম্ন ভোল্টেজ পালস টেস্ট মোড ব্যবহার করে পরিমাপ করা তারের দৈর্ঘ্য বা তারের ওপেন সার্কিট ফল্ট দূরত্ব দেখানো হয়েছে। নিম্ন ভোল্টেজ পালস পদ্ধতি ব্যবহার করার সময়, উচ্চ ভোল্টেজ পালস জেনারেটর সংযোগ করার প্রয়োজন নেই। অন্যান্য পরীক্ষার পদ্ধতি অবশ্যই একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে একত্রে ব্যবহার করতে হবে।

কাস্টমাইজেশন সহ মাল্টি-শট ক্যাবল ফল্ট লোকেটার টিডিআর ক্যাবল পরীক্ষক 6
