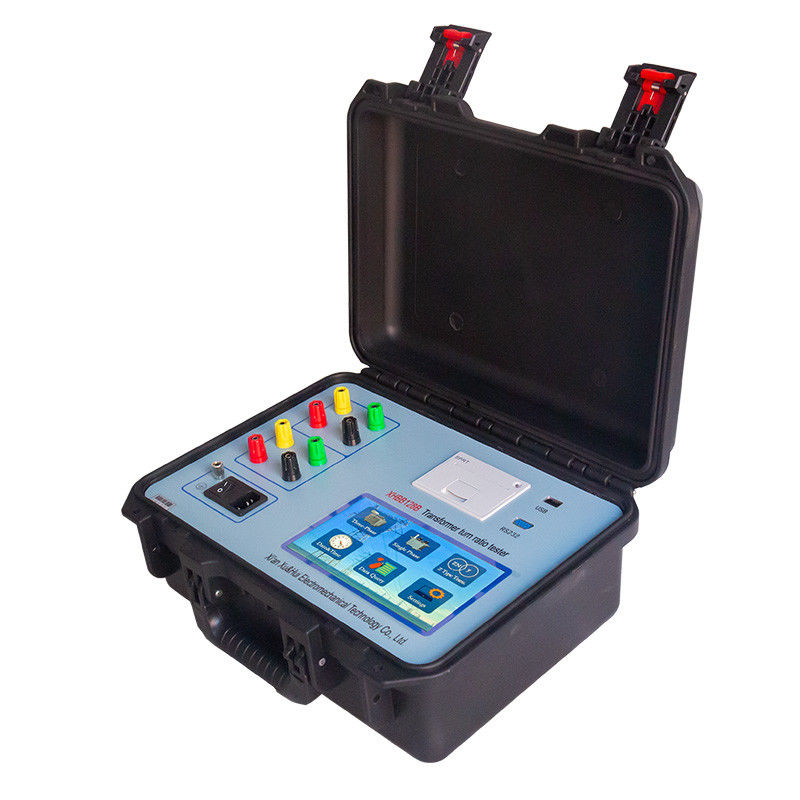

ট্রান্সফরমার ঘূর্ণন অনুপাত পরীক্ষক TTR ট্রান্সফরমার পরীক্ষক

অর্ধ-সমাপ্ত এবং সমাপ্ত পাওয়ার ট্রান্সফরমার উৎপাদন প্রক্রিয়ায়,নতুন ইনস্টল করা ট্রান্সফরমার ব্যবহারের আগে এবং বিদ্যুৎ মন্ত্রকের প্রতিরোধমূলক পরীক্ষার নিয়ম অনুযায়ী, এটি অপারেটিং ট্রান্সফরমারের ঘূর্ণন অনুপাত বা ভোল্টেজ অনুপাত পরীক্ষা করার প্রয়োজন হয়, এবং ট্রান্সফরমার ঘূর্ণন অনুপাত পরীক্ষা করা যেতে পারে।ট্রান্সফরমারটি ঘুরার মধ্যে শর্ট সার্কিট হয়েছে কিনা, ট্রান্সফরমারটি সমান্তরালভাবে পরিচালিত হতে পারে কিনা। ঐতিহ্যবাহী অনুপাত ব্রিজের পাঠ্যটি স্বজ্ঞাত নয়, এবং ইনভার্শনটি কেবলমাত্র ধাপে ধাপে পরিচালিত হতে পারে।

এই XHBB128Bট্রান্সফরমার টার্নিং রেসিও টেস্টারঐতিহ্যগত রূপান্তর অনুপাত ব্রিজ টেস্টিং এর shortcomings অতিক্রম করে। এটি সহজ এবং স্বজ্ঞাত অপারেটিং হয়। এটি তিন ফেজ নির্ভুলতা ইনভার্টার শক্তি সরবরাহ গ্রহণ,যা দ্রুত পরীক্ষা এবং উচ্চ নির্ভুলতা আছে.




1. যন্ত্রটি একটি একক-ফেজ নেটওয়ার্ক পাওয়ার সাপ্লাই পরিবর্তে একটি তিন-ফেজ নির্ভুলতা ইনভার্টার পাওয়ার সাপ্লাই ব্যবহার করে যা পরিমাপ ভোল্টেজ হিসাবে,যা পরিমাপের সময় নেট ভোল্টেজের হারমোনিক প্রভাবকে দূর করে এবং পরিমাপকে আরও নির্ভুল করে তোলেযখন কাজ করার শক্তির উৎস একটি জেনারেটর হয়, এটি কোন প্রভাব নেই।
2. তিন-ফেজ আউটপুট ভোল্টেজ গ্রহণ, পরীক্ষা গতি উন্নত, ফেজ মধ্যে কোণ পরিমাপ এবং স্বয়ংক্রিয়ভাবে ট্রান্সফরমার তারের গ্রুপ 0-11 সনাক্ত।
3এটি বিভিন্ন ধরণের ট্রান্সফরমারের জন্য উপযুক্ত, বিশেষত Z- টাইপ ট্রান্সফরমার, সংশোধনকারী ট্রান্সফরমার, গ্রাউন্ড ট্রান্সফরমার, বৈদ্যুতিক চুল্লি ট্রান্সফরমার,ফ্যাজ শিফট ট্রান্সফরমার, ভারসাম্য ট্রান্সফরমার ইত্যাদি। পরিমাপ পরামিতি সবচেয়ে ব্যাপক।
4. স্বনির্মিত যথার্থ তিন-ফেজ ইনভার্টার পাওয়ার সাপ্লাই গৃহীত হয়, যা উচ্চ এবং নিম্ন ভোল্টেজ বিপরীত সংযোগ সুরক্ষা, ট্রান্সফরমার inter-turn শর্ট সার্কিট সুরক্ষা,ট্যাপ সুইচ সুরক্ষা জায়গায় নেই, আউটপুট পূর্ণ শর্ট সার্কিট সুরক্ষা, এবং যন্ত্রের স্থিতিশীলতা বৃদ্ধি.
5. নামমাত্র পরামিতিগুলি ইনপুট করার পরে, ট্যাপ চেঞ্জারের ট্রান্সফরমার অনুপাত, ত্রুটির মান এবং ট্যাপের অবস্থান স্বয়ংক্রিয়ভাবে পরিমাপ করা যেতে পারে, বিশেষত অসমত্রী ট্যাপগুলির সাথে ট্যাপ চেঞ্জারের জন্য,ট্রান্সফরমার ট্যাপ চেঞ্জারের সঠিক অবস্থানটিও সঠিকভাবে পরিমাপ করা যেতে পারে. একটি ট্যাপ পরিবর্তনকারী 99 ট্যাপ পয়েন্ট পরিমাপ করতে সক্ষম।
6. 7 ইঞ্চি উচ্চ সংজ্ঞা রঙিন টাচ স্ক্রিন এলসিডি, মডুলার প্রদর্শন ব্যবহার করে, প্রতিটি অপারেশন ধাপে চীনা প্রম্পট আছে, কোন ম্যানুয়াল প্রয়োজন, শুধু ইন্সট্রুমেন্ট অপারেশন সম্পন্ন করতে এলসিডি প্রম্পট তাকান.
7এই যন্ত্রটিতে প্রিন্ট আউটপুট, ইউ ডিস্ক ইন্টারফেস এবং আরএস২৩২ ইন্টারফেস উভয়ই রয়েছে, যা কাগজবিহীন অফিসের জন্য সুবিধাজনক।
8এটি মাল্টি-ফাংশনাল ইঞ্জিনিয়ারিং প্লাস্টিকের বাক্স গ্রহণ করে যা ঠান্ডা এবং তাপমাত্রার প্রতিরোধী, সিলড এবং জলরোধী, এবং অ্যান্টি-ড্রপ এবং শক-প্রমাণ, যা ক্ষেত্রের পরীক্ষার জন্য সুবিধাজনক।

1পরীক্ষার পরিসীমাঃ ০।9~10000
2. পরিমাপের নির্ভুলতাঃ ± 0.1% + 2 সংখ্যা (0.9-500)
±0.২%+২ অঙ্ক (501-2000)
                  ±0.৫%+২টি শব্দ (2001-10000)
3. রেজোলিউশনঃ 0.0001 ন্যূনতম
4. আউটপুট ভোল্টেজঃ লোড অনুযায়ী স্বয়ংক্রিয়ভাবে সামঞ্জস্য
5পাওয়ার সাপ্লাইঃ AC220V±10% 50±1Hz
6পরিবেশে তাপমাত্রা: -১০সি ~40oC
7আপেক্ষিক আর্দ্রতাঃ≤85%, কোন ঘনীভবন নেই
8. মাত্রা; হোস্টঃ 360*290*170 ((মিমি) তারের বাক্সঃ 360*290*170 ((মিমি)
9. ওজনঃ হোস্ট 5.9KG তারের বাক্সঃ 5.65KG
