ক্রস-ইন্টারকানেকশন সিস্টেমগুলির জন্য ক্যাবল আউটওয়ার গাউথ ফল্ট লোকেটার XHHD523L মডেলঃ এক্সএইচএইচডি৫২৩এল∙ ১০ কিলোভোল্ট ৫০০ কিলোভোল্ট∙ ক্রস-বন্ডিং + শেল ডায়াগনস্টিকস
এর জন্য ডিজাইন করা হয়েছেঃট্রান্সমিশন অ্যাসেট ম্যানেজার, ইপিসি কমিশনিং ঠিকাদার, এইচভি ক্যাবল সিস্টেম ইঞ্জিনিয়ার, ক্রস-বন্ডিং লিঙ্ক বক্স বিশেষজ্ঞ
মূল মূল্যঃVerify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
ক্রস-ইন্টারকানেকশন চ্যালেঞ্জ
১১০ কিলোভোল্ট বা তার বেশি রেটযুক্ত একক-কোর উচ্চ ভোল্টেজ তারের উপর, ধাতব গর্তটি একটি ইলেক্ট্রোস্ট্যাটিক ঢাল এবং একটি ত্রুটি বর্তমান ফেরত পথ উভয় হিসাবে কাজ করে।এই গর্তগুলি ক্যাবল রুটের সাথে নিয়মিত ব্যবধানে লিঙ্ক বক্সগুলির মাধ্যমে ক্রস-বন্ডেড বিন্যাসে কনফিগার করা হয়, সাধারণত একটি সম্পূর্ণ ট্রান্সপোজিশন চক্রের জন্য প্রতি 500-1000 মিটারপ্রতিটি লিঙ্ক বক্স একটি নির্দিষ্ট ঘূর্ণন প্যাটার্নের মধ্যে তিন-ফেজ sheaths সংযুক্ত করে, যা অস্থায়ী ওভারভোল্টেজ ইভেন্টের সময় sheath নিরোধক রক্ষা করার জন্য সার্জ ভোল্টেজ লিমিটার্স (SVLs) ইনস্টল করা হয়।
কে এক্সএইচএইচডি৫২৩এল এর প্রয়োজন ০ একটি ভিন্ন দৃষ্টিভঙ্গি
| ব্যবহারকারীর প্রোফাইল |
জরুরী চাহিদা পূরণ |
| ট্রান্সমিশন সম্পদ পরিচালক |
একাধিক সাবস্টেশন জুড়ে ১১০-৫০০ কিলোভোল্টের ক্যাবল সার্কিটের একটি পোর্টফোলিও পরিচালনা করা। The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| ইপিসি কমিশনিং ঠিকাদার |
নতুন ইনস্টল করা ক্যাবল সিস্টেমের হস্তান্তর পরীক্ষা GB50150-2006 অনুযায়ী। The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| ক্রস-বন্ডিং সিস্টেম ইঞ্জিনিয়ার |
সার্ভিসিং ক্যাবল সার্কিটগুলিতে লিঙ্ক বক্স এবং এসভিএল অখণ্ডতা নির্ণয় করা। নির্দিষ্ট sheath সেগমেন্টগুলিতে পরীক্ষার সংকেত ইনজেকশন করে এবং প্রতিক্রিয়া পরিমাপ করে,XHHD523L একটি প্রকৃত বাইরের জ্যাকেট ত্রুটি এবং একটি অবনমিত SVL বা জল প্রবেশ লিঙ্ক বক্স মধ্যে পার্থক্য করতে সাহায্য করে. |
| পুনর্নবীকরণযোগ্য শক্তির ইপিসি টিম |
বড় আকারের সোলার ফার্ম এবং অফশোর বায়ু তারের অবতরণে ৩৩ কিলোভোল্ট থেকে ২২০ কিলোভোল্ট পর্যন্ত কিলোমিটার দৈর্ঘ্যের কবরপ্রাপ্ত সংগ্রাহক সার্কিট জড়িত।ক্যাবল স্থাপনের সময় বা ব্যাকফিলিংয়ের সময় গর্তের ত্রুটিগুলি প্রকল্প হস্তান্তরের সময়সীমার আগে সনাক্ত করা এবং মেরামত করা উচিতএক্সএইচএইচডি৫২৩এল এর এক-কি মোড টগলিং কমিশনিং টিমকে টেস্ট সেটআপ পুনরায় কনফিগার না করেই প্রতিরোধ পরীক্ষা থেকে ত্রুটির অবস্থানে যেতে দেয়। |
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| ইনপুট পাওয়ার |
এসি 220V ±10%, 50Hz ±2Hz |
| আউটপুট ভোল্টেজ |
০১০ কিলোভোল্ট ডিসি (চতুর্ভুজ তরঙ্গ, অবিচ্ছিন্নভাবে নিয়ন্ত্রিত) |
| আউটপুট বর্তমান |
০২০০ এমএ |
| উৎপাদন ক্ষমতা |
২ কেভিএ |
| ফ্রিকোয়েন্সি রেঞ্জ |
0.২ হার্টজ ∙ ৫ হার্টজ (অবশিষ্ট অবস্থান নির্ধারণের মোডে নিয়মিত নিয়ন্ত্রনযোগ্য) |
| প্রযোজ্য তারগুলি |
১০ কিলোভোল্ট ০৫০০ কিলোভোল্ট একক কোর এবং তিন কোর পাওয়ার ক্যাবল |
| পরীক্ষার মোড |
ত্রুটি সনাক্তকরণ (পদক্ষেপ ভোল্টেজ) / ডিসি প্রতিরোধ করুন LED সূচকগুলির সাথে এক-কী টগল (লাল = প্রতিরোধ, সবুজ = সনাক্তকরণ) |
| সম্মতিপূর্ণ মানদণ্ড |
GB50150-2006 (ক্যাবল বাহ্যিক sheath হস্তান্তর পরীক্ষা এবং প্রতিরোধমূলক পরীক্ষা), ক্রস ইন্টারকানেকশন সিস্টেম পরীক্ষার প্রয়োজনীয়তা |
| নিরাপত্তা সুরক্ষা |
শূন্য-পজিশন স্টার্ট ইন্টারলক, স্টপ এ অটো-ডসচার্জ (এইচভি স্বয়ংক্রিয়ভাবে শূন্যে নেমে যায়), ওভার-কন্ট্রাক্ট / ওভার-ভোল্টেজ / ওভার-তাপমাত্রা সুরক্ষা, নীল LED সূচক সহ ওভার-কন্ট্রাক্ট সুরক্ষা সুইচ |
| প্রদর্শন |
ডুয়াল অ্যানালগ মিটার (কেভি ভোল্টমিটার + এমএ এম্পমিটার) |
| প্যাকেজের মাত্রা |
৬৪ * ৪২ * ৭০ সেমি |
| মোট ওজন |
৪৮ কেজি |
| ব্র্যান্ড / উৎপত্তি |
এক্সজেডএইচ টেস্ট / সিয়ান, শানসি, চীন |
| সার্টিফিকেশন |
সিই, আইএসও |
রিসিভার সিস্টেম ∙ স্টেপ ভোল্টেজ এবং সিগন্যাল ট্র্যাকিং পদ্ধতি
| রিসিভার নিয়ন্ত্রণ |
ফাংশন |
| মাইক্রো-অ্যাম্পিয়ার মিটার |
সিগন্যালের মাত্রা এবং মেরুতা নির্দেশ করে ️ স্টেপ ভোল্টেজ পরিদর্শন চলাকালীন অপারেটর ত্রুটি পয়েন্টের কাছাকাছি বা অতিক্রম করেছে কিনা তা নিশ্চিত করে |
| সিগন্যাল ইনপুট |
এ-ফ্রেম সাব-র্যাক (স্টেপ ভোল্টেজ পদ্ধতি) বা রিসিভার ক্ল্যাম্প (প্যাভেলড পৃষ্ঠের জন্য ইন্ডাক্টিভ সিগন্যাল ট্রেসিং) থেকে সংযোগ গ্রহণ করে |
| শূন্য সংশোধন |
গভীর ক্যাবল বা উচ্চ প্রতিরোধের মাটির অবস্থার মতো দুর্বল সংকেত পরিবেশে ধারাবাহিক ত্রুটি সনাক্তকরণের জন্য মোড I (বর্ধিত মোড) এ রেফারেন্স বেসলাইনটি ক্যালিব্রেট করে |
| সংবেদনশীলতা সমন্বয় |
ইনপুট সিগন্যালের প্রশস্ততা নিয়ন্ত্রণ করে গভীর ক্যাবলগুলির জন্য বৃদ্ধি, মিটার পাঠযোগ্যতা বজায় রাখার জন্য অগভীর ইনস্টলেশন বা শক্তিশালী সংকেতগুলির জন্য হ্রাস |
| মোড স্যুইচ (I / 0 / II) |
মোড I:দুর্বল সংকেতগুলির জন্য বর্ধিত মোড (এ-ফ্রেম + ক্ল্যাম্প সমর্থিত) ।মোড ২ঃশক্তিশালী সংকেতের জন্য সরাসরি মোড (শুধুমাত্র এ-ফ্রেম, অভ্যন্তরীণ পরিবর্ধক বাইপাস করে) ।0:পাওয়ার অফ পজিশন |
ক্ষেত্রের সুবিধা ∙ কোন অন্ধ এলাকা নেই:TDR-ভিত্তিক ক্যাবল ত্রুটি সনাক্তকারীগুলির বিপরীতে যা পরীক্ষার টার্মিনালের কাছে একটি পরিমাপ মৃত অঞ্চল রয়েছে, XHHD523L স্টেপ ভোল্টেজ পদ্ধতিতে শূন্য অন্ধ এলাকা রয়েছে। It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

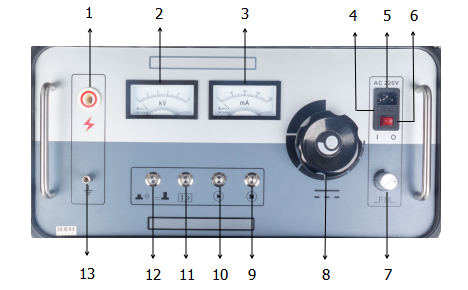

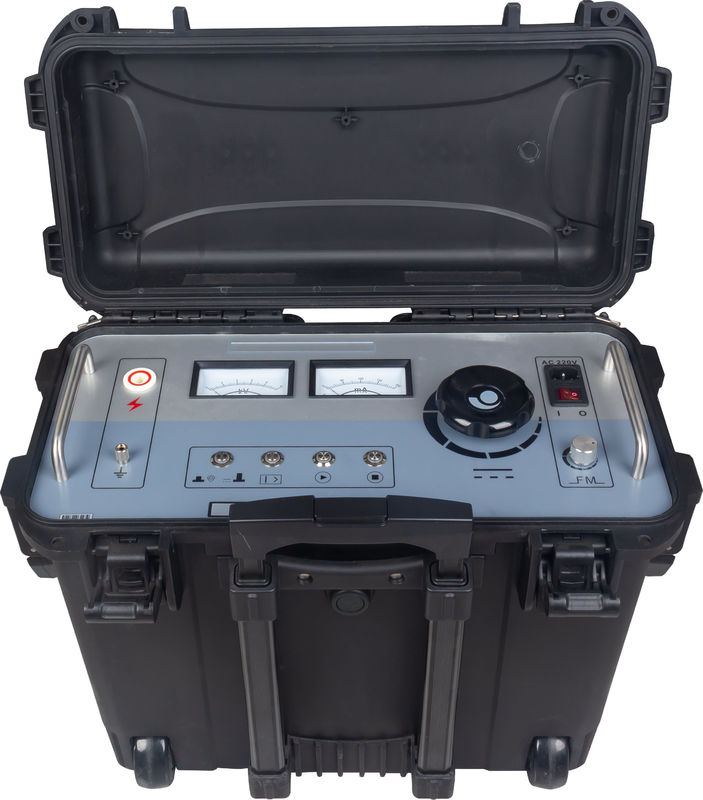

প্যানেল কন্ট্রোল ∙ লজিক্যাল অপারেটিং সিকোয়েন্স

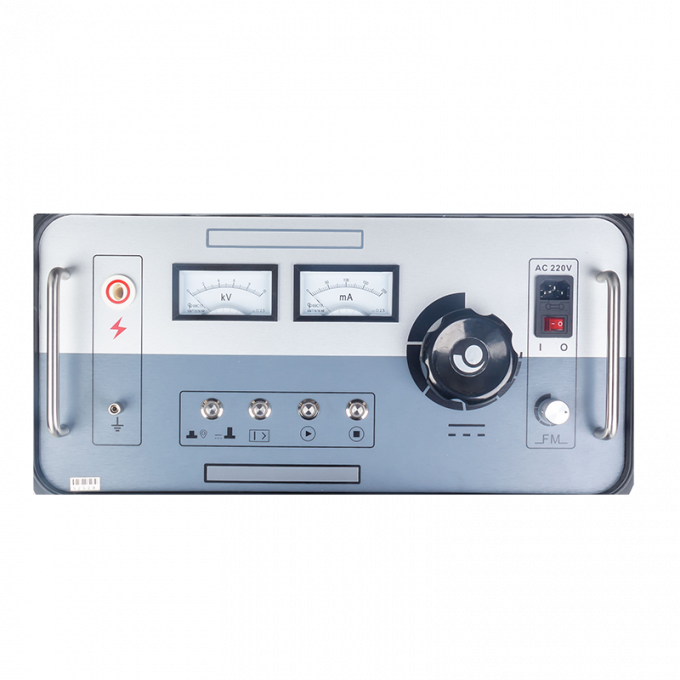

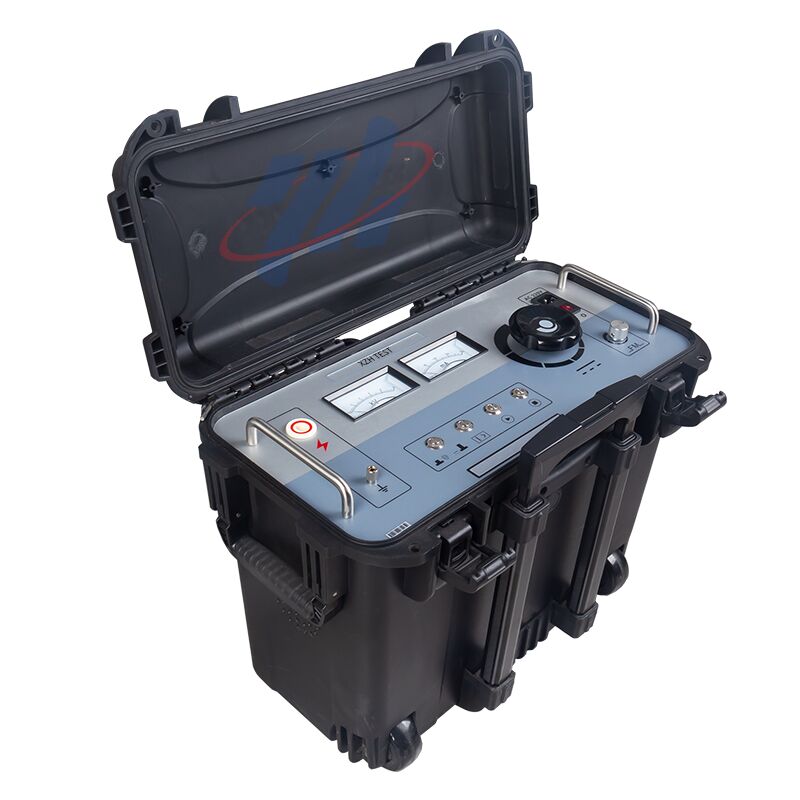

এক্সএইচএইচডি 523 এল এর সামনের প্যানেলটি বাম থেকে ডানদিকে অপারেটিং প্রবাহে স্থাপন করা হয়েছে, ক্ষেত্রের মোতায়েনের সময় অপারেটরের ত্রুটিকে হ্রাস করেঃ
এইচভি আউটপুট টার্মিনালঃপরীক্ষার অধীনে ক্যাবল sheath জন্য ডেডিকেটেড DC উচ্চ ভোল্টেজ আউটপুট সংযোগ
কেভি ভোল্টমিটারঃরিয়েল-টাইম উচ্চ-ভোল্টেজ আউটপুট নির্দেশ
এমএ এম্পমিটার:আউটপুট বর্তমানের পর্যবেক্ষণ √ প্রতিরোধের পরীক্ষার সময় অস্বাভাবিক ফুটো সনাক্ত করার জন্য প্রয়োজনীয়
সিস্টেম ফিউজঃ220 ভিএসি পাওয়ার সাপ্লাই ফিউজ
এসি পাওয়ার ইনপুটঃআইইসি পাওয়ার সকেট 220VAC পরিমাপের জন্য
পাওয়ার সুইচঃI = এসি চালিত, 0 = বন্ধ
ফ্রিকোয়েন্সি সামঞ্জস্যঃঅবস্থান মোডে পালস আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে (0.2Hz-5Hz পরিসীমা)
ভোল্টেজ সামঞ্জস্যঃশূন্য-পজিশন স্টার্ট ০ অবশ্যই সম্পূর্ণ ঘড়ির কাঁটার বিপরীত দিক হতে হবে (স্টার্ট বোতামটি আলোকিত হয়) HV শক্তিযুক্ত হতে পারে। ঘড়ির কাঁটার দিকের ঘূর্ণন 0 থেকে 10kV পর্যন্ত আউটপুট বৃদ্ধি করে
এইচভি স্টপ বোতামঃএইচভি আউটপুট কাটা এবং স্বয়ংক্রিয় ক্যাপাসিটর নিষ্কাশন ট্রিগার। এইচভি সূচক নিষ্কাশন যখন আউটপুট নিরাপদে শূন্য হয়
এইচভি স্টার্ট বোতামঃশুধুমাত্র যখন ভোল্টেজ সমন্বয় শূন্য অবস্থানে থাকে তখনই কার্যকর হয় (বটন আলোকিত) । এইচভি আউটপুটকে শক্তি দিতে টিপুন
ওভারকরেন্ট সুরক্ষা সুইচঃনীল এলইডি আলোকিত = ওভারকরেন্ট সুরক্ষা সক্রিয়, এলইডি বন্ধ = সুরক্ষা নিষ্ক্রিয়
মোড টগল বোতামঃলাল এলইডি = প্রতিরোধ ভোল্টেজ মোড, সবুজ এলইডি = ত্রুটি সনাক্তকরণ মোড। মোডগুলির মধ্যে এক-ক্লিক টগল করুন
গ্রাউন্ডিং কলামঃযন্ত্রের গ্রাউন্ডিং পয়েন্ট ₹ অপারেশনের আগে যাচাই করা স্টেশন গ্রাউন্ডে সংযুক্ত করা আবশ্যক
ক্রস-ইন্টারকানেকশন সিস্টেম টেস্ট ওয়ার্কফ্লো
বিচ্ছিন্ন করুন এবং প্রস্তুত করুন:ক্যাবল সার্কিট বন্ধ করুন এবং পরীক্ষার অংশের উভয় প্রান্তে ক্রস-বন্ডিং লিঙ্ক বক্স খুলুন।এটি পৃথক মূল্যায়নের জন্য sheath বিভাগ বিচ্ছিন্ন ¢ অপরিহার্য কারণ একটি আন্তঃসংযুক্ত সুস্থ সেগমেন্ট একটি পার্শ্ববর্তী সেগমেন্ট একটি ত্রুটি মাস্ক করতে পারেন
সেগমেন্ট সনাক্তকরণঃপ্রতিটি অ্যাক্সেসযোগ্য লিঙ্ক বক্সে, পরীক্ষার জন্য আবরণ সেগমেন্ট চিহ্নিত করুন। আপনার পরীক্ষার প্রতিবেদনের জন্য সেগমেন্ট দৈর্ঘ্য এবং লিঙ্ক বক্স সনাক্তকরণ রেকর্ড করুন
ডিসি প্রতিরোধ পরীক্ষাঃএক্সএইচএইচডি 523 এলকে বিচ্ছিন্ন গ্যাথ সেগমেন্টের সাথে সংযুক্ত করুন। প্রতিরোধ মোডে (লাল এলইডি), GB50150-2006 অনুযায়ী 10kV ডিসি প্রয়োগ করুন। গ্যাথের অবনতি নির্দেশ করে অস্বাভাবিক ফুটো বর্তমানের জন্য এমএ মিটারটি পর্যবেক্ষণ করুন
ত্রুটি মূল্যায়নঃযদি প্রতিরোধ পরীক্ষা পাস (স্পেসিফিকেশনের মধ্যে ফুটো), ফলাফল রেকর্ড এবং পরবর্তী সেগমেন্ট এগিয়ে যান। যদি গর্ত ব্যর্থ, পয়েন্টিং সময় রেফারেন্স জন্য ফুটো বর্তমান স্তর নোট
মোড সুইচ এবং পিনপয়েন্টঃঅবস্থান নির্ধারণ মোডে স্যুইচ করুন (সবুজ এলইডি) । 0-10kV বর্গ তরঙ্গ সংকেতটি তারের দৈর্ঘ্যের জন্য সর্বোত্তম ফ্রিকোয়েন্সিতে ইনজেক্ট করুন।সংযোগ বাক্সের মধ্যে ক্যাবল রুট বরাবর এ-ফ্রেম রিসিভার স্থাপন করুন
খনন ও মেরামত:ধাপে ভোল্টেজ পদ্ধতি সাধারণত 1 মিটার ব্যাসার্ধের মধ্যে ত্রুটি চিহ্নিত করে। নির্দেশিত অবস্থানে খনন করুন, আবরণ মেরামত করুন (বাহ্যিক জ্যাকেট প্যাচ বা তারের জয়েন্ট প্রতিস্থাপন),এবং পুনরুদ্ধার যাচাই করার জন্য ডিসি প্রতিরোধ পরীক্ষা পুনরাবৃত্তি
