পণ্যের সংক্ষিপ্ত বিবরণ
XHSC-60Q কেবল ডিজিটাল বার্ন থ্রু ব্রিজ হল একটি সমন্বিত উচ্চ-ভোল্টেজ ডায়াগনস্টিক যন্ত্র যা 60kV বার্ন-থ্রু ক্ষমতাকে একটি উচ্চ-নির্ভুল 750mA বুদ্ধিমান ডিজিটাল ব্রিজের সাথে একত্রিত করে। বিশেষভাবে তৈরি করা হয়েছে খনি কার্যক্রম, টানেলিং প্রকল্প এবং ভারী শিল্প রক্ষণাবেক্ষণ ঠিকাদারদের জন্য, এটি এমন পরিবেশে শ্রেষ্ঠত্ব অর্জন করে যেখানে কেবলগুলি চরম যান্ত্রিক চাপ, আর্দ্রতা প্রবেশ এবং অপারেশনাল অপব্যবহারের শিকার হয় — এমন পরিস্থিতি যা প্রায়শই জটিল উচ্চ-প্রতিরোধের ত্রুটি তৈরি করে যার জন্য শক্তিশালী বার্ন-থ্রু এবং মাইক্রো-লেভেল ফল্ট প্রি-লোকেশন নির্ভুলতা উভয়ই প্রয়োজন।
লক্ষ্য দর্শক: ভূগর্ভস্থ খনি বৈদ্যুতিক রক্ষণাবেক্ষণ দল, টানেল বোরিং মেশিন (TBM) সহায়তা কর্মী, ভারী শিল্প প্ল্যান্ট ইলেকট্রিশিয়ান এবং তৃতীয় পক্ষের কেবল টেস্টিং পরিষেবা প্রদানকারী — যেখানে সীমিত বা বিপজ্জনক পরিবেশে প্রতিটি মিটার অপ্রয়োজনীয় খনন সুরক্ষা এবং প্রকল্পের ব্যয়ের উপর সরাসরি প্রভাব ফেলে।
মূল বৈশিষ্ট্য
দ্বৈত-মোড অপারেশন: বার্ন-থ্রু মোড দ্রুত উচ্চ-প্রতিরোধের ত্রুটি কার্বনাইজেশনের জন্য 60kV / 400mA সরবরাহ করে; বুদ্ধিমান ব্রিজ মোড অতি-নির্ভুল ফল্ট দূরত্ব পরিমাপের জন্য 750mA আউটপুট করে।
750mA উচ্চ-নির্ভুল ব্রিজ: শিল্প-নেতৃস্থানীয় ব্রিজ কারেন্ট জটিল ফল্ট সিগনেচার সহ গুরুতরভাবে ক্ষতিগ্রস্ত কেবলগুলিতেও নির্ভুল প্রি-লোকেশন নিশ্চিত করে — সীমিত খনি গ্যালারি এবং টানেলগুলিতে খননের পদচিহ্ন হ্রাস করে।
বুদ্ধিমান ডিজিটাল নিয়ন্ত্রণ: রিয়েল-টাইম এলসিডি মনিটরিং, ওয়ান-টাচ মোড সুইচিং এবং উচ্চ-ভোল্টেজ অপারেশনের সময় স্বয়ংক্রিয় সুরক্ষা লকআউট সহ মাইক্রোপ্রসেসর-নিয়ন্ত্রিত নিয়ন্ত্রণ।
কম্প্যাক্ট এবং রুক্ষ ডিজাইন: সংকীর্ণ খনি খাদ এবং টানেল অ্যাক্সেস পয়েন্টগুলির মাধ্যমে পরিবহনের জন্য উপযুক্ত পোর্টেবল পুল-রড প্লাস্টিক কেস নির্মাণ। ধুলোময়, আর্দ্র এবং কম্পন-প্রবণ শিল্প পরিবেশ সহ্য করার জন্য নির্মিত।
প্রশস্ত কেবল সামঞ্জস্যতা: উচ্চ-ভোল্টেজ, বড়-বিভাগ, দীর্ঘ-দূরত্বের জটিল কেবল সিস্টেমের জন্য উপযুক্ত — খনি এবং টানেলিং অবকাঠামোতে সাধারণ আর্মার্ড, শিথযুক্ত এবং ক্রস-ইন্টারকানেক্টেড কনফিগারেশন সহ।
কোন অন্ধ স্পট নেই: ওয়েভ রিফ্লেকশন পদ্ধতির বিপরীতে, ব্রিজ পদ্ধতি খুব ছোট কেবল বিভাগ এবং নিকট-প্রান্তের ত্রুটিগুলিতেও নির্ভুল ফল্ট অবস্থান সরবরাহ করে — সীমিত-স্থান ইনস্টলেশনের জন্য গুরুত্বপূর্ণ।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| মডেল |
XHSC-60Q |
| বার্ন-থ্রু ভোল্টেজ |
0 – 60 kV (ক্রমাগত সামঞ্জস্যযোগ্য) |
| বার্ন-থ্রু কারেন্ট |
সর্বোচ্চ 400 mA |
| ব্রিজ আউটপুট ভোল্টেজ |
0 – 4 kV (ক্রমাগত সামঞ্জস্যযোগ্য) |
| ব্রিজ টেস্ট কারেন্ট |
সর্বোচ্চ 750 mA |
| প্রদর্শন |
3.5 ইঞ্চি টিএফটি কালার এলসিডি |
| অবস্থান নির্ভুলতা |
±(0.2%·L + 1) মি |
| পরীক্ষার পরিসীমা |
1 – 50,000 মি |
| পাওয়ার সাপ্লাই |
220 V AC ±10%, 50 Hz; 2 kVA জেনারেটর সামঞ্জস্যপূর্ণ |
| অপারেটিং তাপমাত্রা |
-10°C থেকে +55°C |
| মাত্রা (L × W × H) |
30 সেমি × 46 সেমি × 50 সেমি |
| ব্র্যান্ড |
XZH TEST |
| উৎপত্তি |
শানসি, চীন |
| সার্টিফিকেশন |
CE|ISO |
অ্যাপ্লিকেশন
ভূগর্ভস্থ খনি: কন্টিনিউয়াস মাইনার, লংওয়াল শিয়ারার, কনভেয়র সিস্টেম এবং ভেন্টিলেশন ফ্যানগুলিতে শক্তি সরবরাহকারী উচ্চ-ভোল্টেজ ফিডার কেবলগুলিতে ডায়াগনস্টিকস — যেখানে পাথরের পতন এবং সরঞ্জাম ট্র্যাফিক থেকে কেবল ক্ষতি নিয়মিত হয়।
টানেল বোরিং এবং নির্মাণ: TBM ট্রেইলিং কেবল এবং সাইট ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে ফল্ট প্রি-লোকেশন, অগ্রগতির হার ব্যাহত না করে লক্ষ্যযুক্ত মেরামত সক্ষম করে।
ভারী শিল্প প্ল্যান্ট: স্টিল মিল, সিমেন্ট প্ল্যান্ট, রাসায়নিক প্রক্রিয়াকরণ সুবিধা — এমন পরিবেশ যেখানে ভূগর্ভস্থ কেবলগুলি তাপীয় চক্র, ক্ষয়কারী বায়ুমণ্ডল এবং কম্পন-প্ররোচিত অবক্ষয়ের সম্মুখীন হয়।
তৃতীয় পক্ষের টেস্টিং পরিষেবা: খনি অপারেটর, নির্মাণ সংস্থা এবং শিল্প সুবিধা পরিচালকদের কেবল ডায়াগনস্টিক পরিষেবা সরবরাহকারী স্বাধীন বৈদ্যুতিক টেস্টিং ঠিকাদার।
এটি কিভাবে কাজ করে
XHSC-60Q দুটি পরিপূরক মোডে কাজ করে। বার্ন-থ্রু মোডে, একটি নিয়ন্ত্রিত 60kV ডিসি আউটপুট উচ্চ-প্রতিরোধের ফল্ট পয়েন্টকে কার্বনাইজ করে, ইম্পিডেন্সকে সম্ভাব্য শত শত কিলো-ওহম থেকে একক-অঙ্কের ওহমে কমিয়ে আনে। একবার ফল্টটি কম প্রতিরোধে রূপান্তরিত হলে, 750mA বুদ্ধিমান ডিজিটাল ব্রিজ মারি লুপ নীতি ব্যবহার করে ফল্টের দূরত্ব নির্ভুলভাবে পরিমাপ করে — পালস রিফ্লেকশন কৌশলগুলির অন্ধ স্পট সীমাবদ্ধতা ছাড়াই ±(0.2%·L+1)মি নির্ভুলতা অর্জন করে। এই দ্বৈত-মোড ওয়ার্কফ্লো খনি এবং ভারী শিল্প পরিবেশে পাওয়া সবচেয়ে চ্যালেঞ্জিং কেবল সিস্টেমগুলিতেও নির্ভরযোগ্য ফল্ট প্রি-লোকেশন নিশ্চিত করে।

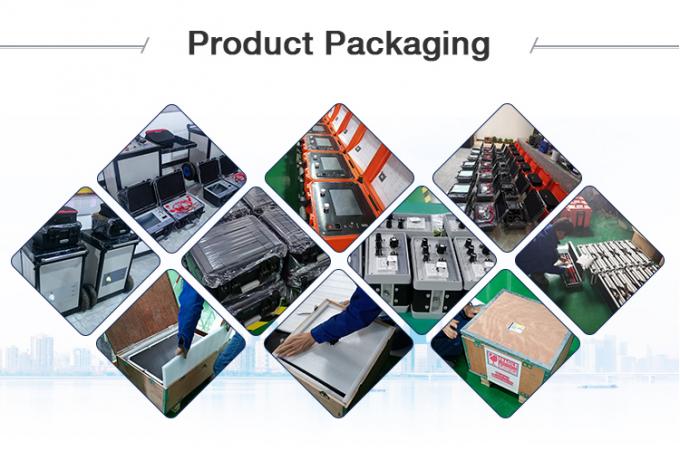

প্যাকেজিং এবং ডেলিভারি
| আইটেম |
বিস্তারিত |
| প্যাকেজিং |
অভ্যন্তরীণ ফোম কুশনিং সহ শক্তিশালী কাঠের কেস |
| শিপিং সময় |
7 – 10 কার্যদিবস |
| সরবরাহ ক্ষমতা |
প্রতি মাসে 100 ইউনিট |
| পেমেন্ট শর্তাবলী |
টি/টি |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: 750mA ডিজিটাল ব্রিজ স্ট্যান্ডার্ড 600mA মডেল থেকে কী আলাদা করে? 750mA ব্রিজ কারেন্ট স্ট্যান্ডার্ড কনফিগারেশনের চেয়ে প্রায় 25% বেশি টেস্ট কারেন্ট সরবরাহ করে। ব্যবহারিক অর্থে, এর মানে হল গুরুতর ইনসুলেশন অবক্ষয়, আর্দ্রতা-দূষিত স্প্লাইস বা একাধিক আংশিক ব্যর্থতার পয়েন্ট সহ কেবলগুলিতে আরও নির্ভরযোগ্য ফল্ট প্রি-লোকেশন — যা খনি এবং ভারী শিল্প পরিবেশে সাধারণ। উচ্চতর কারেন্ট অবশিষ্ট ফল্ট প্রতিরোধকে আরও কার্যকরভাবে অতিক্রম করে, যার ফলে আরও স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য দূরত্ব পরিমাপ হয়।
প্রশ্ন 2: এই ইউনিটটি কি ভূগর্ভস্থ খনি খাদে পরিবহন করা যেতে পারে? হ্যাঁ। XHSC-60Q একটি পোর্টেবল পুল-রড প্লাস্টিক কেসে 30cm × 46cm × 50cm মাত্রায় প্যাক করা হয়েছে, যা স্ট্যান্ডার্ড খনি খাদ খাঁচা এবং টানেল অ্যাক্সেস হ্যাচগুলির মাধ্যমে ফিট করার জন্য ডিজাইন করা হয়েছে। এটি একটি পোর্টেবল জেনারেটর (ন্যূনতম 2kW) দ্বারা চালিত হতে পারে, যা এটিকে গ্রিড পাওয়ার অ্যাক্সেস ছাড়াই ভূগর্ভস্থ বা দূরবর্তী অবস্থানে সম্পূর্ণরূপে কার্যকরী করে তোলে।
প্রশ্ন 3: খনি কেবল ডায়াগনস্টিকসের জন্য বার্ন-থ্রু ব্রিজ TDR এর সাথে কীভাবে তুলনা করে? TDR (টাইম ডোমেন রিফ্লেক্টোমেট্রি) কম-প্রতিরোধের ত্রুটিগুলির জন্য কার্যকর তবে খনিতে সাধারণ উচ্চ-প্রতিরোধের ত্রুটিগুলির সাথে লড়াই করে — যেখানে কেবলগুলি চিমটি করা, চূর্ণ করা বা জল প্রবেশ করে। XHSC-60Q প্রথমে এই উচ্চ-প্রতিরোধের ত্রুটিগুলিকে কম প্রতিরোধে রূপান্তর করতে বার্ন-থ্রু ব্যবহার করে, তারপরে নির্ভুল দূরত্ব পরিমাপের জন্য বুদ্ধিমান ব্রিজ প্রয়োগ করে। এই দুই-ধাপের পদ্ধতিটি খনি কার্যক্রমের সাধারণ ফল্ট প্রোফাইলের জন্য একা TDR এর চেয়ে অনেক বেশি নির্ভরযোগ্য।
প্রশ্ন 4: XHSC-60Q কোন কেবল পরীক্ষা করতে পারে? XHSC-60Q 60kV পর্যন্ত সমস্ত ধরণের পাওয়ার কেবলের জন্য উপযুক্ত, যার মধ্যে XLPE, PILC, EPR-ইনসুলেটেড কেবল, আর্মার্ড এবং আনআর্মার্ড কনফিগারেশন রয়েছে। এটি বড় ক্রস-সেকশন, 50 কিমি পর্যন্ত দীর্ঘ কেবল রান এবং GIS টার্মিনাল এবং ক্রস-ইন্টারকানেক্টেড শীথ সহ জটিল সিস্টেমগুলি পরিচালনা করে। ব্রিজ পদ্ধতি অন্ধ স্পটগুলি দূর করে, যা এটিকে খুব ছোট কেবল বিভাগগুলিতেও কার্যকর করে তোলে।
প্রশ্ন 5: খনি কার্যক্রমের জন্য আপনি কী বিক্রয়োত্তর সহায়তা এবং প্রশিক্ষণ প্রদান করেন? XZH TEST খনি কার্যক্রমের জন্য তৈরি ব্যাপক সহায়তা প্রদান করে: সমস্ত উপাদানের উপর 12 মাসের ওয়ারেন্টি, ভিডিও কল এবং ইমেলের মাধ্যমে রিমোট টেকনিক্যাল সাপোর্ট, অন-সাইট কমিশনিং এবং অপারেটর প্রশিক্ষণ (বিশ্বব্যাপী উপলব্ধ), এবং 7-10 কার্যদিবসের ডিসপ্যাচ সহ একটি খুচরা যন্ত্রাংশ পরিষেবা। আমরা বুঝি যে খনিতে সরঞ্জামের ডাউনটাইম মানে উৎপাদন ডাউনটাইম — আপনার কার্যক্রম চালু রাখতে আমাদের সহায়তা দল দ্রুত প্রতিক্রিয়াকে অগ্রাধিকার দেয়।
