ক্যাবল পাথ ট্র্যাকার ত্রুটি পিনপয়েন্টার বৈদ্যুতিক ইউটিলিটি রক্ষণাবেক্ষণ টিম জন্য দ্বৈত মোড সনাক্তকরণ যন্ত্র XHLJ504

ক্যাবল পাথ ট্র্যাকার ত্রুটি পিনপয়েন্টার বৈদ্যুতিক ইউটিলিটি রক্ষণাবেক্ষণ টিম জন্য দ্বৈত মোড সনাক্তকরণ যন্ত্র XHLJ504

পণ্যের বিবরণ:

উৎপত্তি স্থল:	শি'আন, শানসি, চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE ISO
Model Number:	XHLJ504

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শি'আন, শানসি, চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE ISO

Model Number:

XHLJ504

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

ডুয়াল-মোড ক্যাবল পাথ ট্র্যাকার

ক্যাবল ত্রুটি পিনপয়েন্টার 500000x

বৈদ্যুতিক ইউটিলিটি সনাক্তকরণ সরঞ্জাম

Trading Information

Minimum Order Quantity:

1unit

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

Payment Terms:

T/T

Supply Ability:

500 units per month

পণ্যের বর্ণনা

ক্যাবল পাথ ট্র্যাকার এবং ফল্ট পিনপয়েন্টার XHLJ504 একটি যন্ত্র, পথের সন্ধান করুন, ত্রুটি খুঁজে বের করুন, কাজ শেষ করুন। বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণ দল

মাঠের কর্মীদের জন্য তৈরি যারা রুট ট্র্যাকিং এবং ত্রুটি সনাক্তকরণ উভয়ই একক যন্ত্রের মাধ্যমে প্রয়োজন।XHLJ504 পৃথক পথ ট্র্যাকার এবং পিনপয়েন্টার ইউনিট প্রতিস্থাপন করে, সরঞ্জাম খরচ, ট্রাক স্থান, এবং ক্রু প্রশিক্ষণ সময় কমাতে।000x সিগন্যাল পরিবর্ধন > 10m সনাক্তকরণ গভীরতা শহুরে মধ্যে নির্ভরযোগ্য অপারেশন নিশ্চিত, শিল্প এবং দূরবর্তী ক্ষেত্রের পরিবেশ।

ডুয়াল-মোড অপারেশন

একটি পোর্টেবল যন্ত্রের মাধ্যমে রুট ট্র্যাকিং এবং ত্রুটি সনাক্তকরণ। সেকেন্ডে মোড পরিবর্তন করুন ¢ কোনও সরঞ্জাম পরিবর্তন করার প্রয়োজন নেই।

500,000x ম্যাগনিফিকেশন

আল্ট্রা-হাই সিগন্যাল পরিবর্ধন 10 মিটারেরও বেশি গভীরতার তারের থেকে ক্ষুদ্রতম ইলেকট্রোম্যাগনেটিক স্বাক্ষর সনাক্ত করে।

অতি-নিম্ন শক্তি

10mA এর নিচে স্থির বর্তমান। একটি একক চার্জে বর্ধিত ক্ষেত্রের অপারেশন - সারা দিনের ইউটিলিটি রক্ষণাবেক্ষণ শিফটের জন্য গুরুত্বপূর্ণ।

ফ্লিট খরচ দক্ষতা

একটি সরঞ্জাম দুটিকে প্রতিস্থাপন করে। ইউটিলিটি ফ্লিট ম্যানেজারদের জন্য সংগ্রহ, রক্ষণাবেক্ষণ এবং প্রশিক্ষণের খরচ কম।

পণ্যের বিবরণ

কাজের নীতি

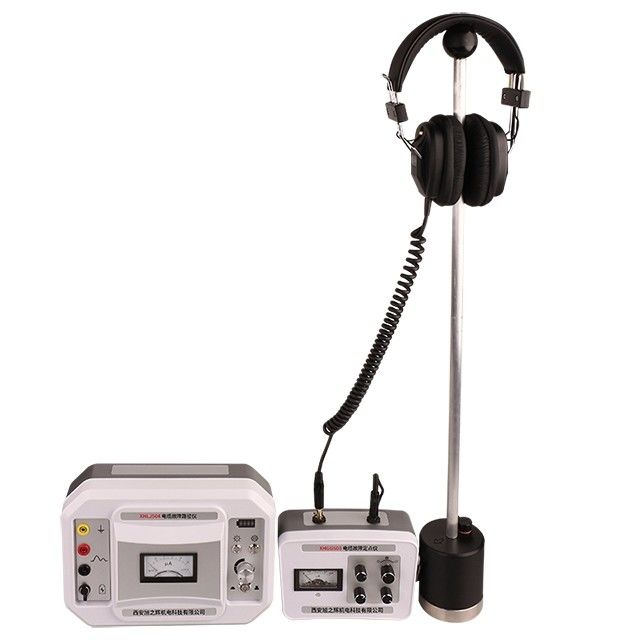

এক্সএইচএলজে৫০৪ ক্যাবল পাইপ লোকেটারটি একটি উচ্চ-শক্তির পাথ সিগন্যাল জেনারেটর (ট্রান্সমিটার) এবং ক্যাবল পাথগুলি সনাক্ত করার জন্য প্রয়োজনীয় রিসিভার নিয়ে গঠিত।
ক্যাবল পাথ মিটারের মৌলিক নীতি হল একটি পাথ সিগন্যাল জেনারেটর (অর্থাৎ, পাথ মিটার সিগন্যাল প্রেরণকারী হোস্ট) ব্যবহার করে পরীক্ষার অধীনে ক্যাবলে একটি পাথ ইমপ্লাস সিগন্যাল ইনপুট করা।যার ফলে ইলেক্ট্রোম্যাগনেটিক তরঙ্গ উৎপন্ন হয়, এবং তারপর একটি জোন্ড দিয়ে তাদের গ্রহণ, এবং রিসিভার প্রাপ্ত সংকেত প্রসারিত। প্রক্রিয়াকরণের পরে, আউটপুটটি ইয়ারফোন এবং পয়েন্টার মিটারে পাঠানো হয়।
এই ক্যাবল রুট ট্র্যাকার ক্যাবলের কবর পথ এবং গভীরতা মূল্যায়ন করে শব্দের শিখর, শব্দের উপত্যকা এবং ইয়ারফোনে পয়েন্টার মিটারের বিচ্যুতি ডিগ্রি অনুসারে।
ক্যাবল পাথ ট্র্যাকার ত্রুটি পিনপয়েন্টার বৈদ্যুতিক ইউটিলিটি রক্ষণাবেক্ষণ টিম জন্য দ্বৈত মোড সনাক্তকরণ যন্ত্র XHLJ504

মাল্টি ফাংশন

ক্যাবল পাথ রিসিভারটি প্রোব এবং হেডফোন ইত্যাদির সাথে সংযোগে ব্যবহৃত হয় এবং এটি ক্যাবল ত্রুটি পয়েন্টার হিসাবে ব্যবহার করা যেতে পারে।

ক্যাবল পাথ ট্র্যাকার ত্রুটি পিনপয়েন্টার বৈদ্যুতিক ইউটিলিটি রক্ষণাবেক্ষণ টিম জন্য দ্বৈত মোড সনাক্তকরণ যন্ত্র XHLJ504 ক্যাবল পাথ ট্র্যাকার ত্রুটি পিনপয়েন্টার বৈদ্যুতিক ইউটিলিটি রক্ষণাবেক্ষণ টিম জন্য দ্বৈত মোড সনাক্তকরণ যন্ত্র XHLJ504

প্রযুক্তিগত পরামিতি

ট্রান্সমিটার

আউটপুট সংকেত	১৫ কিলোহার্টজ ইন্টারমিটেন্ট
আউটপুট পাওয়ার	১০০ ওয়াট
আউটপুট বর্তমান	০২এ
কাজের ক্ষমতা	220 ভোল্ট (1±10%) 50 হার্জ (1±5%);

রিসিভার

বৃহত্তরীকরণ	500,000 বার
সনাক্তকরণের নির্ভুলতা	±0.2 মিটার
আউটপুট প্রতিবন্ধকতা	৩৫০Ω
কাজের পাওয়ার সাপ্লাই	দুটি স্ট্যান্ডার্ড ৯ ভোল্ট ব্যাটারি
শান্ত স্রোত	<১০ এমএ

বৈশিষ্ট্য

1প্রথাগত ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা.

2অতিরিক্ত বর্তমান এবং শর্ট সার্কিট সুরক্ষা ফাংশন সঙ্গে, এটি নিরাপদ এবং নির্ভরযোগ্য।

3. উচ্চ শক্তি আউটপুট, তারের দৈর্ঘ্য দ্বারা সীমাবদ্ধ নয়, খোলা সার্কিটও একটি পথ খুঁজে পেতে পারে।

4. আউটপুটটি ধাপে ধাপে সামঞ্জস্যযোগ্য, বিভিন্ন পরীক্ষার সাইটের জন্য উপযুক্ত, শক্তিশালী অভিযোজনযোগ্যতার সাথে।

5. সুপার শক্তিশালী বৃহত্তরীকরণ, সনাক্তকরণ গভীরতা 10 মিটার বেশী.

6. অতি-নিম্ন শক্তি খরচ নকশা, স্থির বর্তমান 10mA এর কম।

7অ্যানালগ মিটারের নকশা, সংকেতের শক্তি এবং প্রবণতা এক নজরে স্পষ্ট।

8. শূন্য স্তরটি নির্বিচারে সামঞ্জস্য করা যায়, যা সব ধরনের শক্তিশালী এবং দুর্বল দৃশ্যের জন্য উপযুক্ত।

প্যাকিং তালিকা

সাইট টেস্ট

আপনার রক্ষণাবেক্ষণ বাহিনীর জন্য XHLJ504 আগ্রহী? ভলিউম মূল্য, প্রযুক্তিগত তথ্য শীট, এবং সাইটে প্রদর্শন ব্যবস্থা জন্য আমাদের সাথে যোগাযোগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্নঃ দ্বৈত-মোড সনাক্তকরণের সুবিধা কী (পথ ট্র্যাকিং + ত্রুটি সনাক্তকরণ)?

ডুয়াল-মোড অপারেশন মানে আপনি দুই পরিবর্তে একটি যন্ত্র বহন. প্রথম, পথ ট্র্যাকিং মোড ব্যবহার করুন ক্যাবল রুট সনাক্ত এবং ম্যাপ. তারপর,এই রুট বরাবর সঠিক ত্রুটি অবস্থান সনাক্ত করতে ত্রুটি পয়েন্টিং মোডে স্যুইচ করুনএই ইন্টিগ্রেটেড ওয়ার্কফ্লো সময় সাশ্রয় করে, সরঞ্জাম লোড হ্রাস করে এবং ক্ষেত্রের ক্রিয়াকলাপের সময় পৃথক যন্ত্রগুলির মধ্যে স্যুইচ করার প্রয়োজনীয়তা দূর করে।

প্রশ্ন: এই যন্ত্রের সাহায্যে কোন ধরণের তারের ত্রুটি সনাক্ত করা যায়?

এক্সএইচএলজে৫০৪ শর্ট সার্কিট, গ্রাউন্ড ত্রুটি প্রায় ২০ কেওএসের নিচে, ওপেন সার্কিট ত্রুটি এবং উচ্চ প্রতিরোধের ফুটো ত্রুটি অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন ব্যবহার করে সনাক্ত করতে পারে।প্রতিটি ত্রুটির জন্য, প্রাথমিক রোগ নির্ণয়ের সময় চিহ্নিত ত্রুটির বৈশিষ্ট্যগুলির উপর ভিত্তি করে উপযুক্ত সনাক্তকরণ পদ্ধতি এবং ট্রান্সমিটার আউটপুট সেটিং নির্বাচন করা উচিত।

প্রশ্ন: ভিজা বা বন্যার মধ্যে ক্যাবল ট্রেভে কীভাবে এই যন্ত্রটি কাজ করে?

এক্সএইচএলজে৫০৪ একটি আইপি৬৫ রেটেড মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সেন্সর দিয়ে চ্যালেঞ্জিং ফিল্ডের জন্য রেট করা হয়েছে। এটি ভিজা পরিবেশে নির্ভরযোগ্যভাবে কাজ করে,যদিও খাঁচায় দাঁড়িয়ে থাকা পানি সিগন্যাল প্রসারণকে প্রভাবিত করতে পারেবন্যার পরিস্থিতিতে, শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি খাঁটি শাব্দ সনাক্তকরণের চেয়ে আরও নির্ভরযোগ্য ফলাফল সরবরাহ করে, কারণ চৌম্বকীয় চ্যানেলটি পানির দ্বারা প্রভাবিত হয় না।

প্রশ্নঃ একটি সাধারণ ত্রুটি অবস্থান অপারেশন কতক্ষণ সময় নেয়?

একটি সাধারণ কর্মপ্রবাহঃ রুট ট্র্যাকিং (৫০০ মিটার অংশের জন্য ১৫-৩০ মিনিট), TDR বা ব্রিজ পদ্ধতি ব্যবহার করে ত্রুটির পূর্বনির্ধারিত অবস্থান (১০-২০ মিনিট) এবং ত্রুটির ধরন, গভীরতার উপর নির্ভর করে ১৫-৪৫ মিনিট,এবং মাটির অবস্থা)অভিজ্ঞতার সাথে, বেশিরভাগ একক ত্রুটিযুক্ত অবস্থানগুলি সাইটটিতে পৌঁছানো থেকে খনন পয়েন্ট চিহ্নিত করার 60-90 মিনিটের মধ্যে সম্পন্ন করা যেতে পারে।

প্রশ্ন: কোন গ্যারান্টি এবং সহায়তা প্রদান করা হয়?

লাইফটাইম টেকনিক্যাল সাপোর্ট সহ উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের স্ট্যান্ডার্ড ওয়ারেন্টি। সিই এবং আইএসও সার্টিফাইড। সম্পূর্ণ কিটে ডুয়াল-মোড পাথ ট্র্যাকার / পিনপয়েন্টার, সিগন্যাল ট্রান্সমিটার,অ্যাকোস্টিক-ম্যাগনেটিক প্রোব, সংযোগ ক্যাবল, হেডফোন, রিচার্জেবল ব্যাটারি, চার্জার, ব্যবহারকারীর ম্যানুয়াল, এবং একটি শক্ত ক্ষেত্র পরিবহন কেস।
