ক্যাবল ত্রুটি পরীক্ষক খনি / নির্মাণ সাইট / কৃষি মধ্যে ভূগর্ভস্থ ক্যাবল ত্রুটি সঠিকভাবে অবস্থান

বর্ণনাঃ

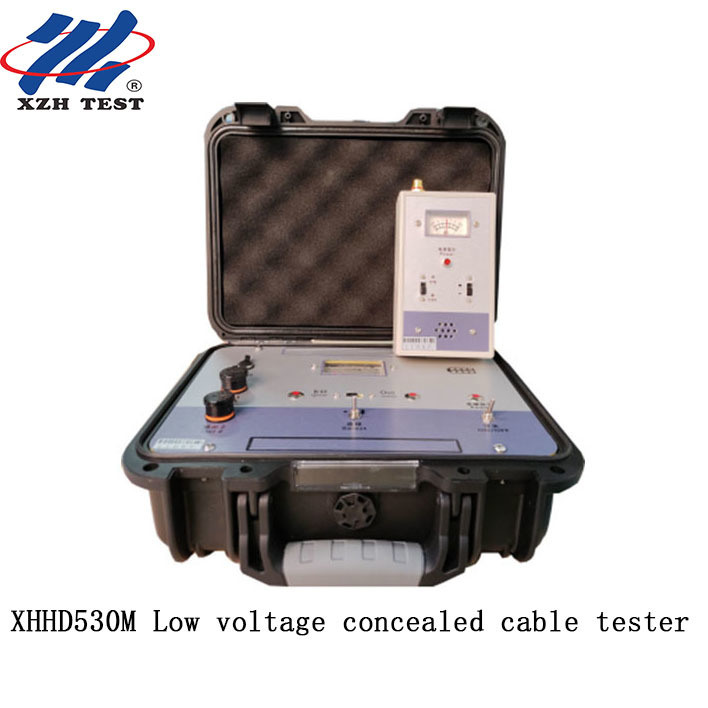

নিম্ন ভোল্টেজ লুকানো তারের পরীক্ষক একটি বিশেষ যন্ত্র যা বিদ্যুৎ, সম্প্রচার, পোস্ট এবং টেলিযোগাযোগ বিভাগ, পাশাপাশি শিল্প ও খনির দ্বারা ব্যবহৃত হয়,এবং গ্রামীণ এলাকায় ভূগর্ভস্থ তারের খুঁজে পেতেএটি ভূগর্ভস্থ লাইনের দিক, আরো সঠিক ভূগর্ভস্থ অবস্থান, প্রাথমিক ভূগর্ভস্থ গভীরতা,এবং বিভিন্ন ভূমি ফুটো ত্রুটিধানক্ষেত্র, সিমেন্টের রাস্তা, ইট ও পাথর, অ্যাসফাল্টের রাস্তা এবং ভবনের দেয়ালের লাইন সহ ভাঙা কোর ফ্যাক্ট।উপযুক্ত পদ্ধতির মাধ্যমে এই যন্ত্র ব্যবহার করে মাটিতে ব্যবহৃত জলরোধী লাইন এবং তারের সব সনাক্ত করা যেতে পারে.

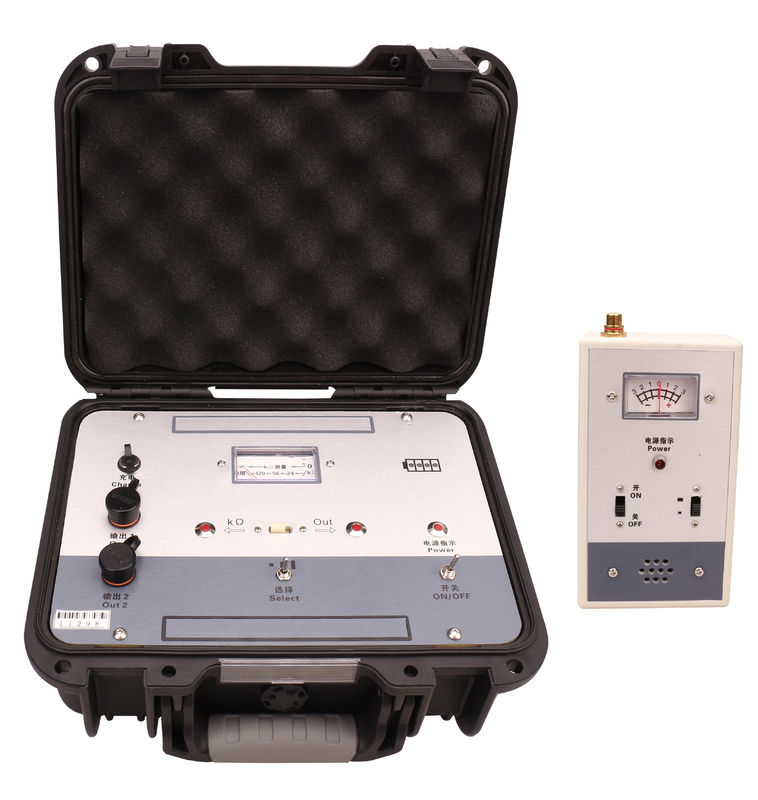

ত্রুটি ডিটেক্টর একটি সংকেত প্রেরক, একটি সংকেত রিসিভার, একটি জোন, একটি প্লাগ এবং অন্যান্য অংশ গঠিত।গঠনগতভাবে যুক্তিসঙ্গত এবং সৌন্দর্যের দিক থেকে সুন্দর. যন্ত্র উচ্চ সংবেদনশীলতা, শব্দ মিটার সিঙ্ক্রোনাইজেশন শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, সুবিধাজনক অপারেশন এবং বহন সুবিধা আছে,এবং দ্রুত এবং সঠিক ত্রুটি পয়েন্ট অবস্থান. রিসিভার এবং শব্দ মিটার উচ্চ এবং নিম্ন সংবেদনশীলতা সেটিং সঙ্গে সমন্বিত হয়। ট্রান্সমিটার আউটপুট ইঙ্গিত এবং KΩ পরিমাপ ফাংশন দিয়ে সজ্জিত করা হয়,যা সার্কিটের ধারাবাহিকতা পরীক্ষা করার জন্য মাল্টিমিটার বা মেগোহমমিটার প্রতিস্থাপন করতে পারে, সংযোগ বিচ্ছিন্ন এবং মিশ্রণ, গ্রাউন্ড ফুটো প্রতিরোধের আকার পরিমাপ, এবং সরাসরি ত্রুটি প্রকৃতি নির্ধারণ। ট্রান্সমিটার একটি আউটপুট টার্মিনাল "আউটপুট 2" দিয়ে সজ্জিত করা হয়,যা সনাক্তকরণ পদ্ধতি এবং ফাংশন বিস্তৃত করে.

প্রধান প্রযুক্তিগত পারফরম্যান্সঃ

1. ট্রান্সমিটার ট্রান্সমিটার প্যানেল "পাওয়ার সুইচ", "পাওয়ার ইঙ্গিত"; "আউটপুট" দিয়ে সজ্জিত করা হয়নির্বাচন", "উচ্চ, মাঝারি, নিম্ন"; "আউটপুট ইঙ্গিত" এবং "KΩ পরিমাপ" সুইচ এবং সূচক আলো সুইচিং অবস্থান নির্দেশ করে;"আউটপুট·KΩ পরিমাপ" একটি আউটপুট টার্মিনাল ভাগ করে, যা "আউটপুট·ইন্ডিকেশন" এবং "KΩ পরিমাপ" সুইচ দ্বারা চালু করা হয়; "আউটপুট 2" আউটপুট টার্মিনাল সেট করুন; বর্গ মিটার মাথা আউটপুট এবং KΩ প্রতিরোধের মান নির্দেশ করে।এটা পরীক্ষা করতে পারে যে লাইন চালু আছে কি না, বন্ধ, মিশ্রিত, এবং মাটির ফুটো প্রতিরোধের আকার পরিমাপ।

1.১ আউটপুট সিগন্যালের ফর্মঃ ইমপলস পিরিয়ড ১।34± ০.১৫ এমএস।2± ০.১ এমএস অন্তর্বর্তী সময়কাল ১.৮ ± ১ এস।

1.২ আউটপুট ভোল্টেজঃ ইমপলস পিরিয়ড আপ উচ্চ পরিসীমা 1000V এর বেশি, মাঝারি পরিসীমা 60V এর বেশি এবং নিম্ন পরিসীমা 30V এর বেশি।

1.3 KΩ পরিমাপ পাশের লাইন চালু, বন্ধ, মিশ্র ফুটো গ্রুপের আকার পরীক্ষা করতে পারে, ত্রুটির প্রকৃতি নির্ধারণ করতে পারে।

1.4 "আউটপুট ২" এর আউটপুট টার্মিনাল 1-5A এর একটি শীর্ষ ইমপ্লান্স শর্ট সার্কিট বর্তমান আউটপুট করতে পারে।

1.5 আউটপুট পাওয়ারঃ ইমপলস পাওয়ার 2.5W এর বেশি (যখন উচ্চ-শেষ লোড প্রতিরোধ 80KΩ হয়) ।

1.6 পাওয়ার সাপ্লাইঃ ৮.৪ ভোল্ট

2রিসিভার (সিগন্যাল রিসিভার)

পাওয়ার সুইচ, পাওয়ার ইন্ডিকেটর, "হাই গিয়ার" এবং "নিম্ন গিয়ার" সহ

সুইচ; যখন মিটারে একটি সংকেত থাকে, এটি ইতিবাচক বা নেতিবাচক দিক নির্দেশ করে; উপরের দিকে একটি ইনপুট টার্মিনাল রয়েছে,যা যথাক্রমে প্রোব বা রড সকেট মধ্যে সন্নিবেশ করা যেতে পারে.

2.1 প্রাপ্ত সংকেত ফর্মঃ ইমপ্লাস সময় 1.36 0.15mS, প্রস্থ 0.2 0.1mS, বিরতিপূর্ণ সময় 1.8 1S।

2.২ পাওয়ার সাপ্লাইঃ ৬ ভোল্ট (৪টি এএ ব্যাটারি)

3. ত্রুটি সনাক্তকরণ পরিসীমা এবং সনাক্তকরণের নির্ভুলতা

3.1 যখন সনাক্তকরণের দৈর্ঘ্য 3 কিলোমিটার, কবর গভীরতা 2 মিটার, মাটিতে শর্ট সার্কিট, এবং ফুটো ত্রুটির ফুটো প্রতিরোধের 500kΩ এর চেয়ে কম হয়,ইন্টারপোলেশন পজিশনিং ত্রুটি 0 এর চেয়ে কম.২ মিটার।

3.২ ১ কিলোমিটার দৈর্ঘ্য ও ২ মিটার গভীরতার একটি ভূগর্ভস্থ তারের মধ্যে একটি ভাঙা কোর ত্রুটি সনাক্ত করার সময় এবং মাটির সাথে ভাল নিরোধক, অবস্থান ত্রুটি 0.4 মিটারের কম।

3.3 ২-৩ মিটার গভীরতার সাথে লাইনগুলির জন্য প্রকৃত সনাক্তকরণের দৈর্ঘ্য ১-৫ কিমি অতিক্রম করতে পারে।

চার.এন্টি-ইন্টারফারেন্স পারফরম্যান্সঃপ্রাপ্ত সংকেতটি পরিষ্কার এবং ২২০ কিলোভোল্ট লাইনের অধীনে ভূগর্ভস্থ তারের ত্রুটি সনাক্ত করতে পারে।

5.যন্ত্রের কাজের অবস্থাঃএই যন্ত্রটি বায়ুমণ্ডলীয় তাপমাত্রা -১৫° সেলসিয়াস এবং বায়ুমণ্ডলীয় চাপ ৮৬-১০৮ কেপিএ-র পরিবেশে অবিচ্ছিন্নভাবে কাজ করতে পারে।
