ট্রান্সফরমারের অভ্যন্তরীণ ত্রুটির সঠিক নির্ণয়

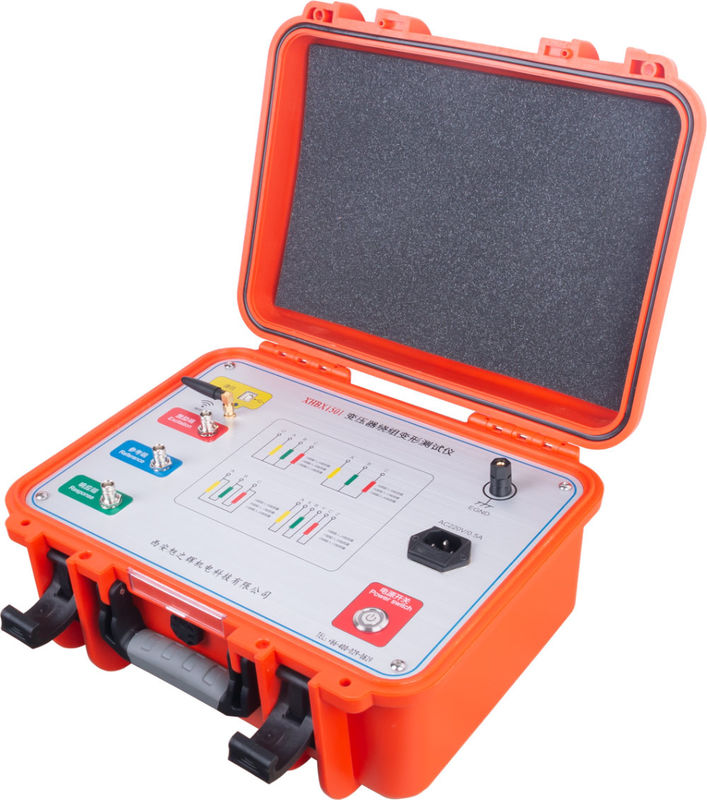

XHBX1501 ট্রান্সফরমার উইন্ডিং ডিফরমেশন টেস্টার (ফ্রিকোয়েন্সি রেসপন্স পদ্ধতি) 6KV এবং তার উপরের পাওয়ার ট্রান্সফরমার এবং অন্যান্য বিশেষ উদ্দেশ্যে ট্রান্সফরমার পরীক্ষা করার জন্য ব্যবহৃত হয়।

XHBX1501 ট্রান্সফরমার উইন্ডিং ডিফরমেশন টেস্টার জাতীয় পাওয়ার ইন্ডাস্ট্রি স্ট্যান্ডার্ড DL/T911-2004 অনুযায়ী ট্রান্সফরমারের উইন্ডিং ডিফরমেশন পরিমাপের জন্য ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস পদ্ধতি ব্যবহার করে। এটি ট্রান্সফরমারের প্রতিটি উইন্ডিংয়ের অ্যামপ্লিচিউড-ফ্রিকোয়েন্সি রেসপন্স বৈশিষ্ট্য সনাক্ত করে এবং অ্যামপ্লিচিউড-ফ্রিকোয়েন্সি রেসপন্স বৈশিষ্ট্যের পরিবর্তনের মাত্রা নির্ধারণ করে যা ট্রান্সফরমার উইন্ডিংয়ে ঘটতে পারে এমন বিকৃতি সনাক্ত করে।

XHBX1501 ট্রান্সফরমার উইন্ডিং ডিফরমেশন টেস্টার (ফ্রিকোয়েন্সি রেসপন্স পদ্ধতি) একটি পরিমাপ অংশ এবং একটি বিশ্লেষণ সফ্টওয়্যার অংশ নিয়ে গঠিত। পরিমাপ অংশটি সিগন্যাল জেনারেশন এবং সিগন্যাল পরিমাপ দ্বারা গঠিত একটি ব্ল্যাক বক্স। বিশ্লেষণ অংশটি একটি নোটবুক কম্পিউটার দ্বারা সম্পন্ন হয় এবং পরিমাপ অংশটি USB বা নেটওয়ার্কের মাধ্যমে নোটবুক কম্পিউটারের সাথে সংযুক্ত থাকে।

• উচ্চ-গতির, উচ্চ-ইন্টিগ্রেশন মাইক্রোপ্রসেসর ব্যবহার করে নিয়ন্ত্রণ গ্রহণ করে।
• ল্যাপটপ এবং যন্ত্রের মধ্যে USB পোর্ট যোগাযোগ।
• ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগের জন্য ওয়্যারলেস ব্লুটুথ পোর্ট (ঐচ্ছিক)।
• হার্ডওয়্যার মুভমেন্ট DDS বিশেষ ডিজিটাল হাই-স্পিড ফ্রিকোয়েন্সি সুইপিং প্রযুক্তি (USA) গ্রহণ করে, যা টুইস্টিং, বালজিং, ডিসপ্লেসমেন্ট, টিলটিং, ইন্টার-টার্ন শর্ট-সার্কিট ডিফরমেশন এবং ফেজ-টু-ফেজ কন্টাক্ট শর্ট-সার্কিটের মতো ত্রুটিগুলি সঠিকভাবে নির্ণয় করতে পারে।
• উচ্চ-গতির ডুয়াল-চ্যানেল 16-বিট A/D স্যাম্পলিং (ফিল্ড টেস্টে ট্যাপ-চেঞ্জার পরিবর্তন করলে ওয়েভফর্ম কার্ভে স্পষ্ট পরিবর্তন দেখা যায়)।
• সিগন্যাল আউটপুট অ্যামপ্লিচিউড সফ্টওয়্যার অ্যাডজাস্টমেন্ট, সর্বোচ্চ অ্যামপ্লিচিউড পিক হল ± 10V।
• কম্পিউটার স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল বিশ্লেষণ করবে এবং ই-ডকুমেন্ট (Word) তৈরি করবে।
• যন্ত্রটিতে লিনিয়ার সুইপ ফ্রিকোয়েন্সি পরিমাপ এবং সেগমেন্টেড সুইপ ফ্রিকোয়েন্সি পরিমাপ ডুয়াল মেজারমেন্ট সিস্টেমের ফাংশন রয়েছে, যা বর্তমান দেশীয় দুটি প্রযুক্তিগত ধারা পরিমাপ মোডের সাথে সামঞ্জস্যপূর্ণ।
• অ্যামপ্লিচিউড-ফ্রিকোয়েন্সি বৈশিষ্ট্য অ্যামপ্লিচিউড-ফ্রিকোয়েন্সি ক্যারেক্টারিস্টিক টেস্টার এর জাতীয় প্রযুক্তিগত সূচকগুলির সাথে সঙ্গতিপূর্ণ। অ্যাবসিসা (ফ্রিকোয়েন্সি) এর দুটি প্রকার রয়েছে: লিনিয়ার ইনডেক্সিং এবং লগারিদমিক ইনডেক্সিং। অতএব, মুদ্রিত কার্ভটি একটি লিনিয়ার ইনডেক্সিং কার্ভ বা একটি লগারিদমিক ইনডেক্সিং কার্ভ হতে পারে এবং ব্যবহারকারী প্রকৃত প্রয়োজন অনুযায়ী নির্বাচন করতে পারেন।
• শনাক্তকরণ ডেটার জন্য স্বয়ংক্রিয় ডেটা বিশ্লেষণ সিস্টেম,
  • A, B, এবং C ফেজের মধ্যে উইন্ডিংয়ের মিলের অনুভূমিক তুলনা,
  • বিশ্লেষণের ফলাফল হল:
    • ① সামঞ্জস্য খুব ভাল
    • ② ভাল সামঞ্জস্য
    • ③ দুর্বল সামঞ্জস্য
    • ④ সামঞ্জস্য খুব দুর্বল,
  • উল্লম্ব তুলনা A-A, B-B, C-C একই ফেজে মূল ডেটা এবং বর্তমান ডেটা নিয়ে উইন্ডিং ডিফরমেশন তুলনা করে,
  • বিশ্লেষণের ফলাফল হল:
    • ① স্বাভাবিক উইন্ডিং
    • ② হালকা বিকৃতি
    • ③ মাঝারি বিকৃতি
    • ④ গুরুতর বিকৃতি
• সংরক্ষণ এবং মুদ্রণের জন্য স্বয়ংক্রিয়ভাবে Word ই-ডকুমেন্ট তৈরি করতে পারে।
• যন্ত্রটি পাওয়ার স্ট্যান্ডার্ড DL/T911-2004 "পাওয়ার ট্রান্সফরমারগুলির উইন্ডিং ডিফরমেশনের জন্য ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস পদ্ধতি" এর প্রযুক্তিগত প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করে।

নিম্ন ভোল্টেজ ম্যাগনিটিউড - ফ্রিকোয়েন্সি কার্ভ

উচ্চ ভোল্টেজ ম্যাগনিটিউড - ফ্রিকোয়েন্সি কার্ভ
