এটি এক্সপি চালায়, এমবেডেড মাইক্রোকন্ট্রোলার নয়।এক্সএইচজিজি৫০২ একটি সম্পূর্ণ শিল্প কম্পিউটার যার ১২.১ ইঞ্চি টাচ ডিসপ্লে, ইউএসবি পোর্ট, এবং ডেস্কটপ আছে।তারপর ফাইলের নাম পরিবর্তন করতে একটি কীবোর্ড প্লাগ ইন করুনএটাই পার্থক্য।

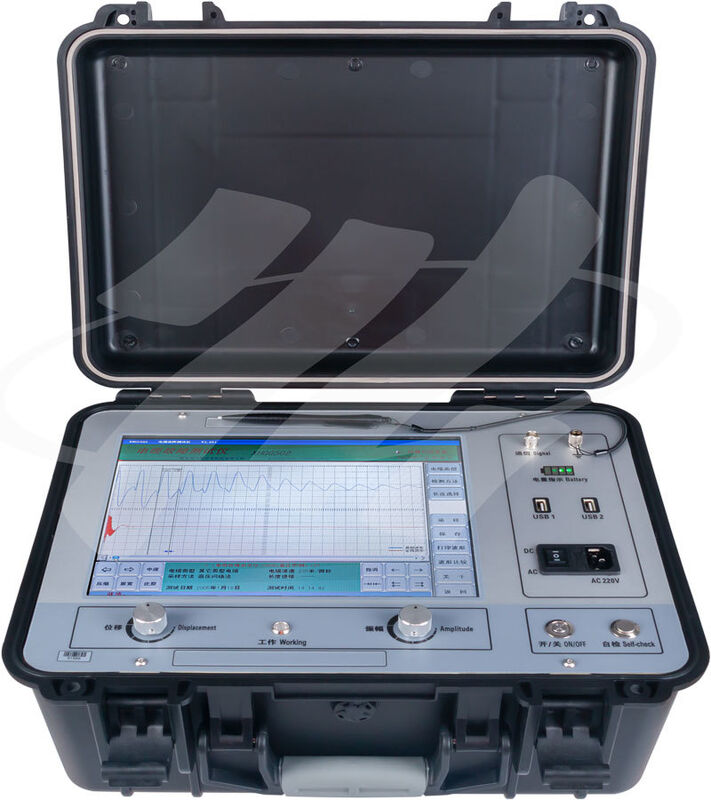

এক্সএইচজিজি৫০২ এআরসি ক্যাবল ফল্ট প্রাক-লোকেটরটি একটি ১২.১ ইঞ্চি ইন্ডাস্ট্রিয়াল গ্রেড টাচ অল-ইন-ওয়ান কম্পিউটারে নির্মিত হয়েছে, একটি সম্পূর্ণ কম্পিউটিং প্ল্যাটফর্ম, একটি মাইক্রোকন্ট্রোলার দ্বারা চালিত একটি ডেডিকেটেড এলসিডি প্যানেল নয়।এই আর্কিটেকচারাল পছন্দ এমবেডেড সিস্টেমে অসম্ভব ক্ষমতা উন্মুক্ত করে: মাল্টি-উইন্ডো ওয়েভফর্ম তুলনা, ফোল্ডার স্ট্রাকচার সহ ফাইল ম্যানেজমেন্ট, ইউএসবি ভর স্টোরেজ সাপোর্ট, বহিরাগত কীবোর্ড/মাউস সংযোগ এবং সবচেয়ে গুরুত্বপূর্ণ,ওয়েভফর্ম বিশ্লেষণ এবং রিপোর্ট কাস্টমাইজেশনের জন্য তৃতীয় পক্ষের সফটওয়্যার ইনস্টল করার ক্ষমতা. এক্সপি ডেস্কটপ সর্বদা উপলব্ধ ¢ ক্যাবল পরীক্ষা অ্যাপ্লিকেশন থেকে প্রস্থান করুন এবং আপনি একটি সম্পূর্ণ উইন্ডোজ কম্পিউটারে আছেন। তিনটি পরীক্ষা মোড ইন্টিগ্রেটেডঃ নিম্ন ভোল্টেজ পালস (400V), উচ্চ ভোল্টেজ ফ্ল্যাশওভার,এবং একচেটিয়া 8-ইম্পলস ARC মাল্টি-ইম্পলস পদ্ধতি DC 35kV সংযোজক সহ. GB/T 18268 এর সাথে সামঞ্জস্যপূর্ণ।1, DL/T 849.1-2019, এবং JJF1042-2020.
৪০০ মেগাহার্টজ ≥68km ≤10m অন্ধ 0.25/2/4μs ৪০০ ভোল্ট DC 35kV ১০৪০০ এমএএইচ
কেন এক্সপি একটি ক্যাবল ত্রুটি সনাক্তকারী গুরুত্বপূর্ণ
এমবেডেড ইনস্ট্রুমেন্টস একটি একক অ্যাপ্লিকেশন উপস্থাপন করে যার কোন উপায় নেই ফাইল সিস্টেম অ্যাক্সেস করার।তারা একটি ডাটাবেসের মধ্যে যান আপনি অনুসন্ধান করতে পারবেন না এবং রিপোর্ট জেনারেট করার জন্য একটি পিসিতে তাদের পেতে মালিকানাধীন সফ্টওয়্যার প্রয়োজন যা আপনার অফিস কম্পিউটারে ইনস্টল করা নাও হতে পারে.
এক্সএইচজিজি 502 এই নির্ভরতা দূর করে। ওয়েভফর্মগুলি উইন্ডোজ ফাইল সিস্টেমে স্ট্যান্ডার্ড ফাইল হিসাবে সংরক্ষণ করা হয়, সাবস্টেশন, ফিডার, তারিখ অনুসারে ফোল্ডারে সংগঠিত করে।একটি ইউএসবি ফ্ল্যাশ ড্রাইভ সন্নিবেশ করান এবং সরাসরি ফাইল কপি করুন. নির্মাতার ভিউয়ার বা তৃতীয় পক্ষের বিশ্লেষণ সফ্টওয়্যার দিয়ে যে কোনও উইন্ডোজ পিসিতে এগুলি খুলুন। এক্সপি অপারেটিং সিস্টেমের অর্থ এই যে যন্ত্রটি কাস্টম স্প্রেডশিট টেম্পলেটগুলি হোস্ট করতে পারে,ক্যাবল ডাটাবেস ফাইল, এবং পিডিএফ ভিউয়ারগুলিকে সাইটে ওয়্যারিং ডায়াগ্রামগুলির সাথে পরামর্শ করার জন্য ¢ সমস্ত পৃথক ল্যাপটপ বহন না করে।
আইটি সুরক্ষা নীতিগুলির সাথে ইউটিলিটিগুলির জন্য, এক্সপি প্ল্যাটফর্মটি স্ট্যান্ডার্ড উইন্ডোজ নেটওয়ার্কিং সমর্থন করে, একটি ল্যানের সাথে সংযোগ স্থাপন করে, একটি নেটওয়ার্ক ড্রাইভ ম্যাপ করে এবং প্রতিটি শিফটের শেষে একটি সার্ভারে পরীক্ষার ফলাফলগুলি ব্যাক আপ করে।কোন মালিকানাধীন ক্লাউড নেই, কোন বিক্রেতা লক ইন.
৮-পলস এআরসি মাল্টি-পলস কিভাবে কাজ করে
ঐতিহ্যগত একক-পলস TDR কম প্রতিরোধের ত্রুটির জন্য কাজ করেঃ একটি পালস পাঠান, প্রতিফলন পরিমাপ করুন।উচ্চ প্রতিরোধের ত্রুটির জন্য √ ফুটো এবং ফ্ল্যাশওভার √ ক্যাবলটি উচ্চ ভোল্টেজের সাথে শক্তিযুক্ত হতে হবে যাতে ত্রুটি পয়েন্টে একটি আর্ক তৈরি করা যায়এই আর্ক একটি অস্থায়ী শর্ট সার্কিটের মত আচরণ করে, যা পরীক্ষার স্পন্দনকে প্রতিফলিত করে, কিন্তু আর্কটি মিলিসেকেন্ডের জন্য বিদ্যমান।যখন আর্ক স্থিতিশীল হয় কিন্তু উচ্চ ভোল্টেজ স্রাব থেকে শক্তি এখনও পরিমাপকে দূষিত করেনি তখন সংকীর্ণ উইন্ডোতে পরীক্ষার ধাক্কা প্রেরণ করুন.
এক্সএইচজিজি 502 এর মাল্টি-পলস পদ্ধতিটি একক উচ্চ-ভোল্টেজ ফ্ল্যাশওভারের সময় 8 টি ধারাবাহিক পরীক্ষার পালস প্রেরণ করে এটি সমাধান করে। প্রথম 8 টি পালস আর্ক চলাকালীন শর্ট-সার্কিট প্রতিফলন ক্যাপচার করে;আর্ক নিষ্কাশন পরে 8 আরো pulses খোলা-সার্কিট রেফারেন্স ক্যাপচারএটি জোড়া জোড়া তরঙ্গের ৮ টি গ্রুপ তৈরি করে এবং কমপক্ষে বেশ কয়েকটি গ্রুপ উচ্চ-ভোল্টেজ দোলনের হস্তক্ষেপ থেকে মুক্ত, আর্ক এর সবচেয়ে স্থিতিশীল উইন্ডোতে অবতরণ করবে।অপারেটর বিশ্লেষণের জন্য সবচেয়ে পরিষ্কার জোড়া নির্বাচন করে, নিশ্চিত যে ত্রুটি স্বাক্ষরটি অনস্বীকার্য। এটিকে সেকেন্ডারি ইমপলস পদ্ধতির সাথে তুলনা করুন (2 গ্রুপ),যেখানে উভয় জোড়া জটিল ত্রুটির উপর হস্তক্ষেপ অঞ্চলে পড়তে পারে, পুরো নিষ্কাশন চক্র থেকে কোন ব্যবহারযোগ্য ডেটা ছেড়ে যায় না.
মূল বৈশিষ্ট্য
12স্টাইলাস সহ ১ ইঞ্চি ইন্ডাস্ট্রিয়াল টাচ এলসিডি:পূর্ণ রঙের সূর্যের আলো-পঠনযোগ্য ডিসপ্লে। তরঙ্গের ফর্ম inflection পয়েন্ট উপর সঠিক কার্সার অবস্থান জন্য স্টাইলাস।স্ক্রিন স্পর্শ না করেই দ্রুত তরঙ্গের আকার সামঞ্জস্যের জন্য শারীরিক প্রশস্ততা এবং স্থানচ্যুতি বোতাম.
৪০০ ভোল্ট লো-ভোল্টেজ ইমপ্লান্স, ৩টি নির্বাচনযোগ্য প্রস্থঃ0.25μs প্রায় শেষ ত্রুটি রেজোলিউশনের জন্য; 2μs স্ট্যান্ডার্ড পরিসীমা জন্য; 4μs দীর্ঘ তারের উপর সর্বোচ্চ অনুপ্রবেশ জন্য।বয়স্ক এবং উচ্চ ক্ষতির তারের উপর বৃহত্তর সিগন্যাল-থ্রো-রোশ অনুপাতের জন্য আদর্শ 100-300V উপকরণগুলির তুলনায় উচ্চতর ব্যাপ্তি.
≤১০ মিটার পরীক্ষার অন্ধ দাগঃতার শ্রেণীর মধ্যে সর্বনিম্ন। আউটপুট টার্মিনাল থেকে 10 মিটার থেকে শুরু করে নির্ভরযোগ্য ত্রুটি সনাক্তকরণ substation তারের risers এবং টার্মিনেশন ক্যাবিনেটের ত্রুটিগুলির জন্য সমালোচনামূলক।
তিনটি পরীক্ষার দৈর্ঘ্য পূর্বনির্ধারিতঃ<1km, <3km, এবং >3km। স্বয়ংক্রিয় পরিসীমা নির্বাচন পরীক্ষার অধীনে তারের জন্য নমুনা গভীরতা এবং পালস প্রস্থ অপ্টিমাইজ করে। প্রসারণের গতি-থেকে-পরিসীমা অনুপাতের কোনও ম্যানুয়াল গণনা নেই।
চারটি ক্যাবল প্রকারের প্রাক-প্রোগ্রামঃএক্সএলপিই, পিভিসি, রাবার আবৃত, এবং তেল-প্রসারিত কাগজ প্রি-লোড করা প্রসারণের গতি সহ। অ-মানক তারের ধরণের জন্য কাস্টম গতির প্রবেশ।
ফাইলিং সিস্টেমের সাথে বিশাল তরঙ্গের স্টোরেজঃপ্রকল্প, ফিডার বা তারিখ অনুসারে নামযুক্ত ফোল্ডার। ঐতিহাসিক তরঙ্গরূপ তুলনা ¢ গত বছরের উপর আজকের ট্রেস overlay ক্যাবল ত্রুটি আগে ক্রমবর্ধমান অবনতি সনাক্ত করতে।
১০৪০০ এমএএইচ লিথিয়াম ব্যাটারি:1 ঘন্টা চার্জ 2 ঘন্টা স্ট্যান্ডবাই দেয়; খালি থেকে 4 ঘন্টা পূর্ণ চার্জ। ব্যাটারির ওপেন সার্কিট এবং কম প্রতিরোধের ত্রুটি পরীক্ষা করে √ কোনও জেনারেটরের প্রয়োজন নেই।
স্ব-পরীক্ষা ফাংশনঃঅন্তর্নির্মিত স্ব-পরীক্ষা ক্ষেত্রের মোতায়েনের আগে ডায়াগনস্টিক যাচাইয়ের জন্য একটি মাল্টি-পলস সংকেত প্রেরণ করে। 30 সেকেন্ডেরও কম সময়ে যন্ত্র, সংযোজক এবং তারের অখণ্ডতা নিশ্চিত করে।
এক বোতাম সিস্টেম পুনরুদ্ধারঃডেস্কটপ শর্টকাট এক্সপি অপারেটিং সিস্টেমকে কয়েক মিনিটের মধ্যে কারখানার অবস্থায় ফিরিয়ে আনে। সিস্টেমটি ক্ষতিগ্রস্ত হলে আইটি সহায়তার প্রয়োজন নেই। সম্পূর্ণ স্বয়ংক্রিয় পুনরুদ্ধার প্রক্রিয়া।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| প্রদর্শন |
12.1-ইঞ্চি ইন্ডাস্ট্রিয়াল টাচ এলসিডি, সূর্যের আলোতে পাঠযোগ্য; স্টাইলাস অন্তর্ভুক্ত |
| প্ল্যাটফর্ম |
শিল্প কম্পিউটার; ইউএসবি ×২; কীবোর্ড/মাউস সমর্থন |
| নমুনা সংগ্রহের ঘনত্ব |
৪০০ মেগাহার্টজ |
| রেজোলিউশন পড়া |
0.১ মিটার |
| পরীক্ষার নির্ভুলতা |
<০.৫ মিটার |
| পরীক্ষার পরিসীমা |
≥68km; পূর্বনির্ধারিতঃ <1km / <3km / >3km |
| পরীক্ষার অন্ধ দাগ |
≤ ১০ মিটার |
| পরিমাপের ত্রুটি |
≤±(0.5%×L+1m), L = ক্যাবলের দৈর্ঘ্য |
| পরীক্ষার পদ্ধতি |
LV pulse / HV flashover / 8-pulse ARC মাল্টি-পুলস |
| পলস এম্প্লিটিউড |
৪০০ ভোল্ট |
| পালস প্রস্থ |
0.25μs / 2μs / 4μs |
| কোপলার ভোল্টেজ প্রতিরোধ |
DC 35kV |
| বিলম্ব সেটিং |
1 ¢ 10s (মাল্টিপল ইমপলস পদ্ধতি) |
| ওয়েভফর্ম স্টোরেজ |
ব্যাপক সঞ্চয়স্থান; নামযুক্ত ফাইলিং; ঐতিহাসিক তুলনা |
| ব্যাটারি |
10400mAH লিথিয়াম; 1 ঘন্টা চার্জ = 2 ঘন্টা স্ট্যান্ডবাই; 4 ঘন্টা পূর্ণ চার্জ |
| পাওয়ার ইনপুট (চার্জিং) |
এসি 110V ~ 240V, 50Hz/60Hz |
| সমর্থিত ক্যাবল প্রকার |
এক্সএলপিই, পিভিসি, কাঁচা আবরণযুক্ত, তেল-অভিশপ্ত কাগজ; কাস্টমাইজযোগ্য গতি |
| মাত্রা (হোস্ট) |
৪৩০ × ৩৮০ × ২২০ মিমি; ১০ কেজি |
| মাত্রা (ক্যাপলার) |
৪৩০ × ৩৮০ × ২২০ মিমি; ১০ কেজি |
| অপারেটিং শর্তাবলী |
-20°C~+65°C; ≤90% RH; 750±30mmHg |
| সম্মতি |
GB/T ১৮২৬৮।1; DL/T 849.1-2019; JJF1042-2020; CE; ISO |
| গ্যারান্টি |
১ বছর বিনামূল্যে; আজীবন প্রযুক্তিগত সহায়তা |
প্যাকিং তালিকা
|
যন্ত্রের রচনা তালিকা এবং চিত্র
|
|
নাম
|
কুইটি।
|
ছবি
|
নাম
|
কুইটি।
|
ছবি
|
|
ক্যাবল ত্রুটি পরীক্ষক
|
1
|
|
সংযোজক
|
1
|
|
|
স্টাইলাস
|
1
|
|
ডাবল কিউ লাইন
|
1
|
|
|
একক Q লাইন
|
1
|
|
পাওয়ার কর্ড
|
1
|
|
|
নমুনা গ্রহণকারী
|
1
|
|
উচ্চ ভোল্টেজের সংযোগকারী লাইন এ
|
1
|
|
|
গ্রাউন্ডিং তার
|
1
|
|
উচ্চ ভোল্টেজের সংযোগকারী লাইন বি
|
1
|
|
স্ট্যান্ডার্ড উপাদান
| পয়েন্ট |
Qty |
পয়েন্ট |
Qty |
| ক্যাবল ত্রুটি পরীক্ষক (হোস্ট) |
1 |
পলস কপলার (DC 35kV) |
1 |
| স্টাইলাস |
1 |
সিঙ্গল-কিউ তার (1.5 মিটার) |
1 |
| ডাবল-কিউ ক্যাবল (২ মিটার) |
1 |
নমুনা গ্রহণকারী |
1 |
| পাওয়ার কর্ড (1.8 মিটার) |
1 |
কোপলার এইচভি ক্যাবল এ (2 মি) |
1 |
| সংযোজক HV ক্যাবল B (2m) |
1 |
গ্রাউন্ডিং ওয়্যার (২.৫ মি) |
1 |
XHGG502 এর জন্য একটি উদ্ধৃতি অনুরোধ করুন আপনার নির্দিষ্ট ক্যাবল জায়ের জন্য কাস্টম ক্যাবল গতি প্রোফাইল সম্পর্কে জিজ্ঞাসা করুন।
