| Place of Origin: | Shaanxi |
| পরিচিতিমুলক নাম: | XZH TEST |
| Model Number: | XHGX507C |
পণ্যের বর্ণনাঃ

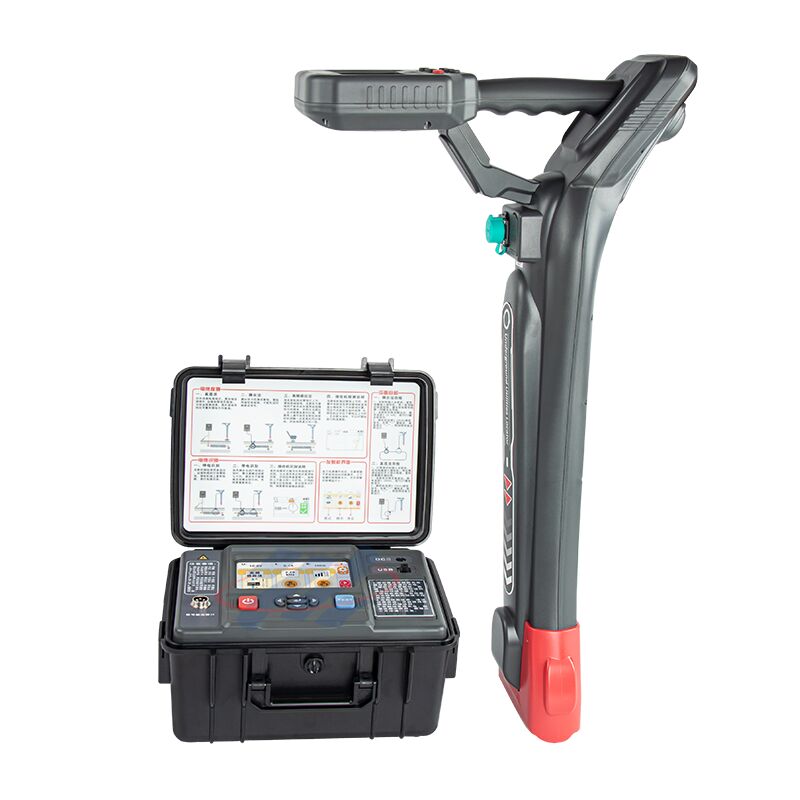

স্মার্ট ক্যাবলপাইপলাইনডিটেক্টর,এছাড়াও পাইপলাইন পরীক্ষক বা পথ পরীক্ষক হিসাবে পরিচিত, শক্তিশালী ব্যাপক কর্মক্ষমতা সঙ্গে একটি পথ সনাক্তকরণ যন্ত্র। এটি যেমন একাধিক ফাংশন আছে
পাইপলাইন পথ সনাক্তকরণ, ক্যাবল সনাক্তকরণ, ত্রুটি সনাক্তকরণ ইত্যাদি। যন্ত্রটি একটি ট্রান্সমিটার, একটি ট্রান্সমিটার বর্তমান ক্ল্যাম্প,একটি রিসিভার,একটি প্রাপ্তি নমনীয় বর্তমান clamps, একটি সংযোগ পরীক্ষা লাইন, এবং একটি-ফ্রেম (বিকল্প).
দ্যস্মার্ট ক্যাবল পাইপলাইন ডিটেক্টরট্র্যাশ সনাক্তকরণ, পাইপলাইন গণনা এবং ধাতব পাইপলাইন এবং ভূগর্ভস্থ তারের গভীরতা পরিমাপ একটি খাঁজ কম পরিবেশে ব্যবহার করা যেতে পারে। যন্ত্রটি বিভিন্ন ফিল্টারিং প্রযুক্তি ব্যবহার করে,এন্টি-ইন্টারফারেন্স ক্ষমতা আছে, গভীরতা সঠিকভাবে সনাক্ত এবং পরিমাপ করতে পারে এবং বিভিন্ন ভূগর্ভস্থ ধাতব পাইপলাইন, পাইপলাইন পরিচালনা এবং রক্ষণাবেক্ষণের সনাক্তকরণ এবং প্যাট্রোলিংয়ের জন্য উপযুক্ত,পৌর পরিকল্পনা ও নির্মাণএটি পাইপলাইন রক্ষণাবেক্ষণ ইউনিটগুলির জন্য প্রয়োজনীয় যন্ত্রগুলির মধ্যে একটি। এই ফাংশনটি একটি সংকেত প্রেরক, একটি রিসিভার,একটি সিগন্যাল ট্রান্সমিশন ক্ল্যাম্প এবং একটি সংযোগ পরীক্ষার লাইন.
প্রযুক্তিগত তথ্যঃ
ট্রান্সমিটার:
| ফাংশন | একাধিক ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশন মোড |
| পাওয়ার সাপ্লাই | 10.৮ ভোল্টবড় ক্ষমতার রিচার্জযোগ্য লিথিয়াম ব্যাটারি |
| আউটপুট পদ্ধতি | প্রত্যক্ষ সংযোগ পদ্ধতি, সংযোগ পদ্ধতি, আনয়ন পদ্ধতি |
আউটপুট ফ্রিকোয়েন্সি |
৬৪০ হার্টজ, ১.২৮ কিলোহার্টজ, ২.৫৬ কিলোহার্টজ, ৩.২০ কিলোহার্টজ, ৪.০৯ কিলোহার্টজ, ৮.১৯ কিলোহার্টজ, ১০.২ কিলোহার্টজ, ৩২.৭ কিলোহার্টজ, 65.6kHz, 81.9kHz, 197kHz |
| আউটপুট মোড | স্বয়ংক্রিয় সনাক্তকরণ, বিভিন্ন আনুষাঙ্গিক অনুযায়ী স্বয়ংক্রিয় সনাক্তকরণ |
| আউটপুট পাওয়ার | সর্বোচ্চ ১৫ ওয়াট, ৯স্তর সামঞ্জস্যযোগ্য |
| প্রতিরোধ | সম্পূর্ণ স্বয়ংক্রিয় রিয়েল-টাইম ইম্পেড্যান্স মেলে এবং সুরক্ষা ফাংশন |
| সরাসরি আউটপুট ভোল্টেজ | 150Vppসর্বাধিক |
| সার্কিট সুরক্ষা | অতিরিক্ত লোড এবং শর্ট সার্কিট সুরক্ষা সহ |
| তরল স্ফটিক | ৫-ইঞ্চিএলসিডিরঙিন স্ক্রিন |
| স্পর্শ | হ্যাঁ, ক্যাপাসিটিভ টাচ |
| যন্ত্রের আকার | সম্পর্কে320mm (দৈর্ঘ্য) × 275mm (প্রস্থ) × 145mm (উচ্চতা) |
রিসিভার:
ফাংশন |
পাইপলাইন সনাক্তকরণ (কেবল অবস্থান ট্র্যাকিং, দিক প্রদর্শন, গভীরতা পরিমাপ, বর্তমান পরিমাপ), ক্যাবল সনাক্তকরণ, এ-ফ্রেম ত্রুটি সনাক্তকরণ (বিকল্প ফাংশন) |
| পাওয়ার সাপ্লাই | 8.4Vবড় ক্ষমতার রিচার্জযোগ্য লিথিয়াম ব্যাটারি |
| ইনপুট পদ্ধতি | অন্তর্নির্মিত রিসিভিং কয়েল, নমনীয় caliper, A-ফ্রেম(অপশনাল) |
রিসিভিং ফ্রিকোয়েন্সি |
সক্রিয় সনাক্তকরণ ফ্রিকোয়েন্সিঃ 640Hz,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.২ কিলোহার্টজ, ৩২.৭ কিলোহার্টজ, ৬৫.৬ কিলোহার্টজ, ৮১.৯ কিলোহার্টজ, ১৯৭ কিলোহার্টজ পাওয়ার ফ্রিকোয়েন্সি প্যাসিভ ডিটেকশন ফ্রিকোয়েন্সিঃ ৫০ হার্জ, ৬০ হার্জ,২৫০ হার্জ আরএফ প্যাসিভ ডিটেকশন ফ্রিকোয়েন্সি ব্যান্ডঃ কেন্দ্রীয় ফ্রিকোয়েন্সিগুলি হল32.7kHz, 65.6kHz, 81.9kHz,৭৭ কিলোহার্টজ |
| পাইপলাইন সনাক্তকরণ মোড | প্রশস্ত শিখর পদ্ধতি, সংকীর্ণ শিখর পদ্ধতি, উপত্যকা পদ্ধতি |
| পাইপলাইন সনাক্তকরণ প্রদর্শন | ক্লাসিক্যাল পজিশনিং মোড, ওয়্যার ক্রুজ মোড, সিগন্যাল বিকৃতি পরিমাপ মোড |
পাইপলাইন সনাক্তকরণ পরিসীমা |
সরাসরি সংযোগ পদ্ধতিঃ সাধারণত তারের দৈর্ঘ্য পৌঁছতে পারে০-২০কিলোমিটার, যা মূলত স্থল প্রতিরোধের দ্বারা নির্ধারিত হয়, তারের প্রতিরোধের এবং তারেরকবর গভীরতা। সংযোগ পদ্ধতিঃ সাধারণত তারের দৈর্ঘ্য পৌঁছতে পারে0 ~ 10কিলোমিটার, যা মূলত স্থল প্রতিরোধের দ্বারা নির্ধারিত হয়, তারের প্রতিরোধের এবং তারেরকবর গভীরতা। ক্যাবল কবর কম২ মিটার গভীরতা |
| গভীরতা এবং স্রোত | ক্যাবল গভীরতা এবং বর্তমান মান রিয়েল টাইম প্রদর্শন |
| পাইপলাইন পরিমাপের গভীরতা | ০-২০ মি |
গভীরতার নির্ভুলতা |
প্লেন পজিশনের নির্ভুলতা পজিশনিং নির্ভুলতাঃ লক্ষ্য ক্যাবল বা পাইপলাইনের কেন্দ্রীয় অক্ষের অবস্থানঃ± 5% (কবর গভীরতা 0-3 মি) -10% (কবর গভীরতাতিন মিটার-২০ মিটার) |
সত্য বা মিথ্যা পরামর্শ |
সংলগ্ন তারের থেকে হস্তক্ষেপ দূর করুন। যখন সংলগ্ন তারের পরিমাপ, সংলগ্ন তারের পরিমাপবিভিন্ন সংকেত শক্তি এবং সংলগ্ন তারের দ্বারা ফিড করা পরিমাপ করা বর্তমান ফেজগুলির ভিত্তিতে পার্থক্য করা যেতে পারে। তারের ট্র্যাকিং প্রক্রিয়া চলাকালীন, ফেজ টেবিলটি পর্যবেক্ষণ করুন। পরীক্ষা করা ক্যাবলকে সংলগ্ন ক্যাবল থেকে আলাদা করতে ডিস্ক এবং পয়েন্টার পয়েন্ট |
| সঠিক নির্দেশাবলী | সিগন্যাল শক্তির সাথে পরিবর্তিত এফএম টোন |
| এন্টি-ইন্টারফারেন্স ডিসপ্লে | সবুজ: কোন হস্তক্ষেপ নেই সবুজ: ভালো (প্রতিফলন নির্ভরযোগ্য)) লালঃ গুরুতর হস্তক্ষেপ (ফলাফল নির্ভরযোগ্য নয়)) |
বিরোধী হস্তক্ষেপ ক্ষমতা |
অত্যন্ত সংকীর্ণ রিসিভিং ফ্রিকোয়েন্সি ব্যান্ড এবং অনন্য ডিজিটাল প্রসেসিং পদ্ধতি কাছাকাছি চলমান তারের এবং পাইপলাইনগুলির পাওয়ার ফ্রিকোয়েন্সি এবং হারমোনিক হস্তক্ষেপকে সম্পূর্ণরূপে দমন করতে পারে। |
হস্তক্ষেপ দূরত্ব |
যখন কপলিং পদ্ধতি এবং ইন্ডাকশন পদ্ধতি ব্যবহার করা হয়, তখন ট্রান্সমিটারটি একটি ছোট দূরত্বের মধ্যে হস্তক্ষেপ তৈরি করবে।হস্তক্ষেপ দূরত্ব সংক্রমণ ক্ষমতা এবং ফ্রিকোয়েন্সি সম্পর্কিতযত বেশি শক্তি এবং ফ্রিকোয়েন্সি, তত বেশি ইন্টারফারেন্স। যে ন্যূনতম দূরত্বে একটি রিসিভার একটি ট্রান্সমিটার দ্বারা বিরক্ত হয় না প্রায়ই পরীক্ষামূলক নির্ধারণ প্রয়োজনঃ পাইপলাইন সনাক্তকরণঃ সংযোগ পদ্ধতিকোন হস্তক্ষেপ নিশ্চিত করতে পারেনএর বাইরে5 মিটার, ইন্ডাকশন পদ্ধতি 20 মিটারের বেশি কোন হস্তক্ষেপ নিশ্চিত করতে পারে নাক্যাবল সনাক্তকরণঃ সংযোগ পদ্ধতিকোন হস্তক্ষেপ নিশ্চিত করতে পারেন২-৫ মিটার |
ক্যাবল সনাক্তকরণ |
পরিচয়পত্রmপদ্ধতিঃ নমনীয় ক্লিপার ইন্টেলিজেন্ট সনাক্তকরণসংখ্যা ক্যাবল যা করতে পারে ক্যালিব্রেট করা হবেঃ ১ থেকে ২০; ক্যালিব্রেশন মানঃ প্রাপ্ত সংকেত এবং প্রেরিত সংকেতের বর্তমান শতাংশ হলক্যালিব্রেশন মানের 75% থেকে 135% এর মধ্যে, যা সফল সনাক্তকরণের শর্তগুলির মধ্যে একটি; দিকনির্দেশনাঃ ট্রান্সমিটার ক্ল্যাম্প, রিসিভিং ক্ল্যাম্প এবং লোডিং সিগন্যাল একই দিকের হতে হবে, যা সফল সনাক্তকরণের শর্তগুলির মধ্যে একটি। |
ক্যাবল সনাক্তকরণ সনাক্তকরণ পরিসীমা |
সরাসরি সংযোগ পদ্ধতিঃ লুপ প্রতিরোধের সাথে সংকেত সনাক্ত করতে পারে0Ω~8kΩ(সাধারণত তারের দৈর্ঘ্য০-২০কিলোমিটার, মূলত স্থল প্রতিরোধ এবং তারের প্রতিরোধ দ্বারা নির্ধারিত) সংযোগ পদ্ধতিঃ লুপ প্রতিরোধের সাথে সংকেত সনাক্ত করতে পারে0Ω থেকে 1kΩ(সাধারণত তারের দৈর্ঘ্য0~৬ সেমি (প্রধানত গ্রাউন্ডিং প্রতিরোধের এবং তারের প্রতিরোধের দ্বারা নির্ধারিত) |
| তরল স্ফটিক | 4.3-ইঞ্চি এলসিডিরঙিন স্ক্রিন(উচ্চ উজ্জ্বলতার স্ক্রিন),সূর্যের আলোতে দৃশ্যমান |
| স্পর্শ | হ্যাঁ, ক্যাপাসিটিভ টাচ |
| আকার | সম্পর্কে350 মিমি (দৈর্ঘ্য) × 155 মিমি (প্রস্থ) × 700 মিমি (উচ্চতা) |
| গুণমান | সম্পর্কে ২ কেজি |
| সংযোগ ইন্টারফেস | টাইপ-সি ইউএসবিপোর্ট, এভিয়েশন সকেট |
| কয়েল অভ্যন্তরীণ ব্যাসার্ধ | φ200mm (বড় ব্যাসার্ধ প্রয়োজন অনুযায়ী কাস্টমাইজ করা যাবে) |
| কাজের তাপমাত্রা এবং আর্দ্রতা | -১০ ডিগ্রি সেলসিয়াস থেকে ৪০ ডিগ্রি সেলসিয়াস;নিচে ৮০% আরএইচ |
| স্টোরেজ তাপমাত্রা এবং আর্দ্রতা | -১০ ডিগ্রি সেলসিয়াস থেকে ৫০ ডিগ্রি সেলসিয়াস; ≤ ৯৫% আরএইচ,কোন ঘনীভবন নেই |
| চাপ প্রতিরোধের | AC2000V/rms (শেলের সামনের এবং পিছনের প্রান্তের আগে) |
| নিরাপত্তার জন্য উপযুক্তপ্রবিধান | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,দূষণ মাত্রা2 |
