কাস্টমাইজড ক্যাবল ত্রুটি পরীক্ষা ভ্যান পাওয়ার ট্রান্সফরমার ব্যাপক পরীক্ষা যানবাহন

নিম্নলিখিত XHGG555 গাড়ির তারের ডায়গনিস্টিক এবং ত্রুটি সনাক্তকরণ সিস্টেম পরিচয় করিয়ে দেয়।সার্কিট ব্রেকার এবং অন্যান্য সনাক্তকরণ সিস্টেম এছাড়াও গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজ করা যাবেআরো তথ্যের জন্য আমাদের সাথে যোগাযোগ করতে পারেন।

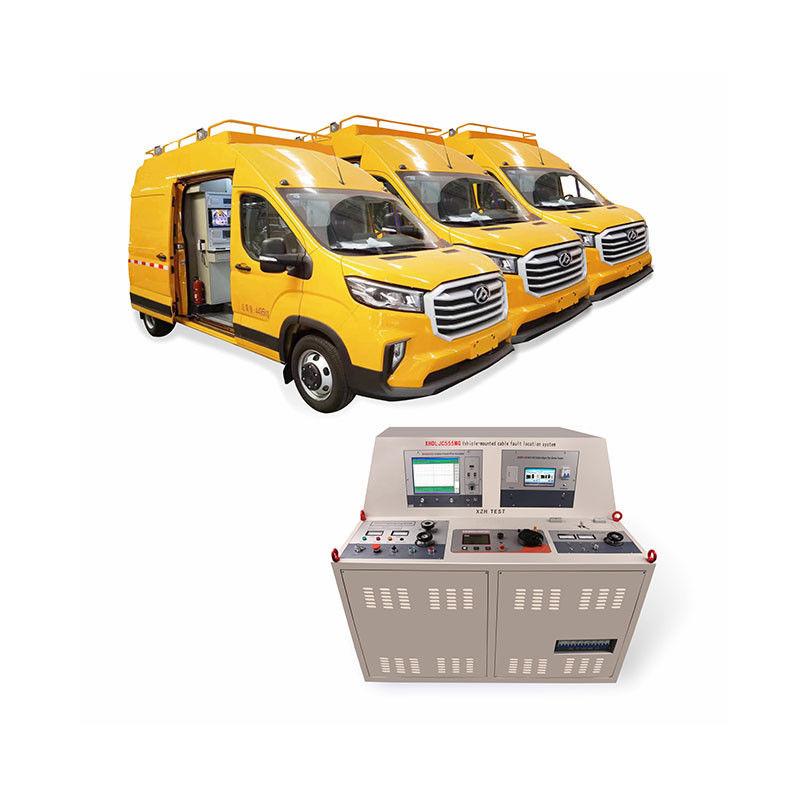

XHGG555 যানবাহনে লাগানো ক্যাবল ডায়গনিস্টিক এবং ফল্ট লোকেটিং সিস্টেম

সাধারণ বৈশিষ্ট্য

টপোলজি
অত্যন্ত ইন্টিগ্রেটেড এবং অত্যন্ত স্বয়ংক্রিয় ডিজিটাল সফটওয়্যার ক্যাবল ত্রুটি অবস্থান সিস্টেম, বৈকল্পিক ফ্রিকোয়েন্সি অনুরণন একীভূত করার বিকল্প সঙ্গে,ওসিলেশন ওয়েভ (আংশিক নিষ্কাশন) এবং অতি-নিম্ন ফ্রিকোয়েন্সি (ডিলেক্ট্রিক ক্ষতি) ফাংশন

মডুলারিটি
সমস্ত পরীক্ষার ইউনিটগুলি তুলনামূলকভাবে স্বাধীন এবং মডুলারভাবে ডিজাইন করা হয়েছে, এবং কার্যকরী মডিউলগুলি ইচ্ছা অনুসারে যুক্ত বা অপসারণ করা যেতে পারে; যদি কোনও একক ফাংশন ব্যর্থ হয় তবে এটি অন্যান্য ফাংশনগুলির ব্যবহারকে প্রভাবিত করবে না.

নিয়ন্ত্রণ
বেশিরভাগ অপারেটিং মোড এবং সিস্টেম ফাংশন একটি কন্ট্রোল ইউনিটের মাধ্যমে অর্জন করা হয় এবং প্রতিটি ইউনিট মডিউল পৃথকভাবে পরিচালিত হতে পারে।

গ্রাফিকাল ইউজার ইন্টারফেসঃ গ্রাফিকাল ইন্টারফেস, আরো স্বজ্ঞাত এবং কাজ করা সহজ।

অপারেশনঃ কন্ট্রোল ইউনিটের একটি বোতাম ঘুরিয়ে ক্লিক করুন।

সিস্টেমঃ উইন্ডোজ

ডেটা ম্যানেজমেন্টঃ সাধারণ ডাটাবেস

ডেটা সিঙ্ক্রোনাইজেশনঃ ইউনিভার্সাল সিরিয়াল বাস

কন্ট্রোল ইউনিট

প্রদর্শনঃ LED ব্যাকলাইট সহ শিল্প গ্রেড TFT রঙ প্যানেল

অ্যান্টি-ফ্লেয়ারঃ আছে

মাল্টি-টাচঃ আছে

এলসিডি আকারঃ 39.6 সেমি (15.6 ইঞ্চি)

আকার অনুপাতঃ ১৬:9

রেজোলিউশনঃ 1920 x 1080 ফুল এইচডি

উজ্জ্বলতাঃ ৪৫০ সিডি/মি২

নিরাপত্তা

অভিযোজনযোগ্যতা

সিই সম্মতি; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (বিজিআই 891)

স্রাব এবং গ্রাউন্ডিং ডিভাইসঃ 72kJ, 120kV DC দ্রুত চার্জে চার্জ করা 10μF ক্যাপাসিটারে সঞ্চিত শক্তির সমতুল্যঃ স্রাবের সময় ধ্রুবক < 1 সেকেন্ড

সিস্টেমের অবস্থাঃ রিয়েল-টাইম মনিটরিং এবং ইঙ্গিত

অভ্যন্তরীণভাবে নিরাপদঃ বিদ্যুৎ বিচ্ছিন্নতার সময় অবিলম্বে গ্রাউন্ড

এফ-ইউ নিরাপত্তা ইন্টারলকঃ অপারেটিং ভোল্টেজ সংযোগ পর্যবেক্ষণ (উচ্চ ভোল্টেজ সার্কিট)

এফ-ওহম সেফটি ইন্টারলকঃ অপারেশনাল আর্থ সংযোগ মনিটরিং (উচ্চ ভোল্টেজ সার্কিট)

নিরাপত্তা বৈশিষ্ট্যঃ সামনের প্যানেলঃ পাওয়ার অন/আউট, লক-আউট বোতাম সুইচ, জরুরী স্টপ, অবশিষ্ট চাপ নির্দেশক আলো, উচ্চ ভোল্টেজ সুইচ;
কন্ট্রোল ইউনিটঃ বোতাম (জগ ডায়াল)

সুরক্ষা ডিভাইসঃ সিস্টেমের গ্রাউন্ডিং স্ট্যাটাস নির্দেশক, পাওয়ার ইনপুট সুরক্ষা ডিভাইস, দরজার যোগাযোগের মাধ্যমে উচ্চ ভোল্টেজ রুম পর্যবেক্ষণ, বাহ্যিক সুরক্ষা ডিভাইস

পাওয়ার ইনপুট মনিটরিং: ওভারভোল্টেজ সুরক্ষা, অন্ডভোল্টেজ সুরক্ষা, অবশিষ্ট বর্তমান ডিভাইস (আরসিডি)

তারের সংজ্ঞাঃ সিস্টেমের ভিতরে একটি সুইচবোর্ড রয়েছে

আইসোলেশন ট্রান্সফরমারঃ ৫ কেভিএ

সিস্টেম ইউনিট গঠন

1. ক্যাবল ত্রুটি পয়েন্ট ফ্ল্যাশ ওভার এবং নিষ্কাশন করতে ডিসি বা উচ্চ ভোল্টেজ নাড়ি ব্যবহার করুন

2. ক্যাবল প্রধান নিরোধক ত্রুটি সব ধরনের একটি মোটামুটি পরিমাপ করতে ভ্রমণ তরঙ্গ প্রতিফলন নীতি ব্যবহার করুন

3. ক্যাবল প্রধান নিরোধক ত্রুটি সব ধরনের একটি সুনির্দিষ্ট পরিমাপ করতে শব্দের এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করুন

4. অজানা তারের পথ এবং গভীরতা সঠিকভাবে খুঁজে পেতে ইলেক্ট্রোম্যাগনেটিক আনয়ন নীতি ব্যবহার করুন

5. ব্রিজ পদ্ধতি ব্যবহার করুন সমস্ত বাইরের sheath ত্রুটি এবং প্রধান নিরোধক (বিশেষ করে জল প্রবেশ ত্রুটি) একটি মোটামুটি পরিমাপ করতে

6. স্টেপ ভোল্টেজ পদ্ধতি এবং ক্ল্যাম্প বর্তমান পদ্ধতি ব্যবহার করুন সঠিকভাবে বাইরের গাদ ত্রুটি সনাক্ত করতে

7. আল্ট্রা-উচ্চ প্রতিরোধের ত্রুটি প্রতিরোধের কমাতে ধ্রুবক শক্তি নীতি ব্যবহার করুন

8. একাধিক তারের সনাক্ত করতে এনকোডিং পদ্ধতি + ফেজ পদ্ধতি ব্যবহার করুন

9. তারের চূড়ান্ত ছিদ্র নিশ্চিত করার জন্য রিমোট কন্ট্রোল পদ্ধতি ব্যবহার করুন (অবশেষে, ব্যক্তিগত নিরাপত্তা সম্পূর্ণরূপে নিশ্চিত করা হয়)

10. ব্যবহার অতি-নিম্ন ফ্রিকোয়েন্সি (0.1Hz) ক্যাবল উপর নিরোধক প্রতিরোধ ভোল্টেজ পরীক্ষা এবং dielectric ক্ষতি পরীক্ষা সঞ্চালন

11. একটি কয়েল মধ্যে তারের গুণমান পরিমাপ করতে ওহমের আইন ব্যবহার

12. ক্যাবল সনাক্তকরণ পরীক্ষার সাইটে প্রয়োজনীয় সরঞ্জাম এবং সরঞ্জাম (মেগোহামমিটার, পরিমাপ যন্ত্র, ইলেকট্রিক সরঞ্জাম)

কিছু সফলতার গল্প

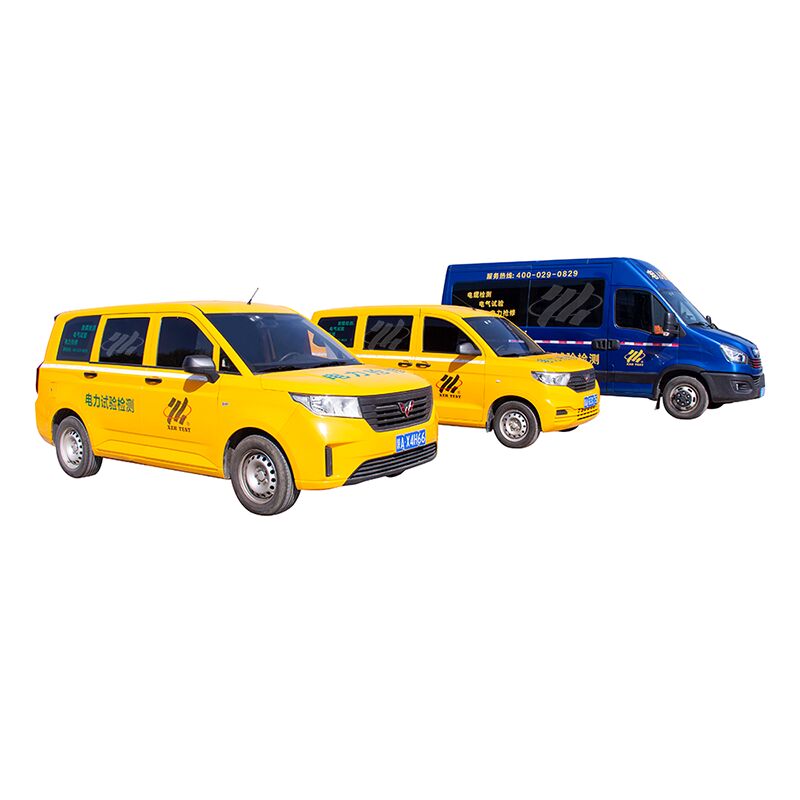

আমরা পরীক্ষামূলক সিস্টেমটি একটি পরীক্ষামূলক গাড়িতে ইনস্টল করতে পারি যাতে আমরা আপনাকে একটি সম্পূর্ণ গাড়ি সরবরাহ করতে পারি, অথবা আমরা আপনার নিজের পরীক্ষামূলক গাড়ির অভ্যন্তরীণ স্থান মাত্রার উপর ভিত্তি করে আপনার জন্য পরীক্ষামূলক সিস্টেমটি তৈরি করতে পারি।

উপরোক্ত সিস্টেমগুলির মধ্যে রয়েছে উচ্চ ভোল্টেজ ইমপলস জেনারেটর 8/16/32kV, এআরসি টেস্ট ক্যাবল ত্রুটি প্রাক locator, উচ্চ ভোল্টেজ বার্ন-থ্রু ব্রিজ সরঞ্জাম, ক্যাবল বাহ্যিক sheath ত্রুটি locator,অতি-নিম্ন ফ্রিকোয়েন্সি সহ্য করার ভোল্টেজ (৮০ কেভি) ডায়েলেক্ট্রিক ক্ষতি পরীক্ষা সরঞ্জামএছাড়াও, এটিতে মোবাইল ক্যাবল ফল্ট সঠিক লোকেটার, ক্যাবল পাথ কম্প্রিহেনসিভ টেস্টার, ক্যাবল স্পিকার, জেনারেটর ইত্যাদি রয়েছে।
