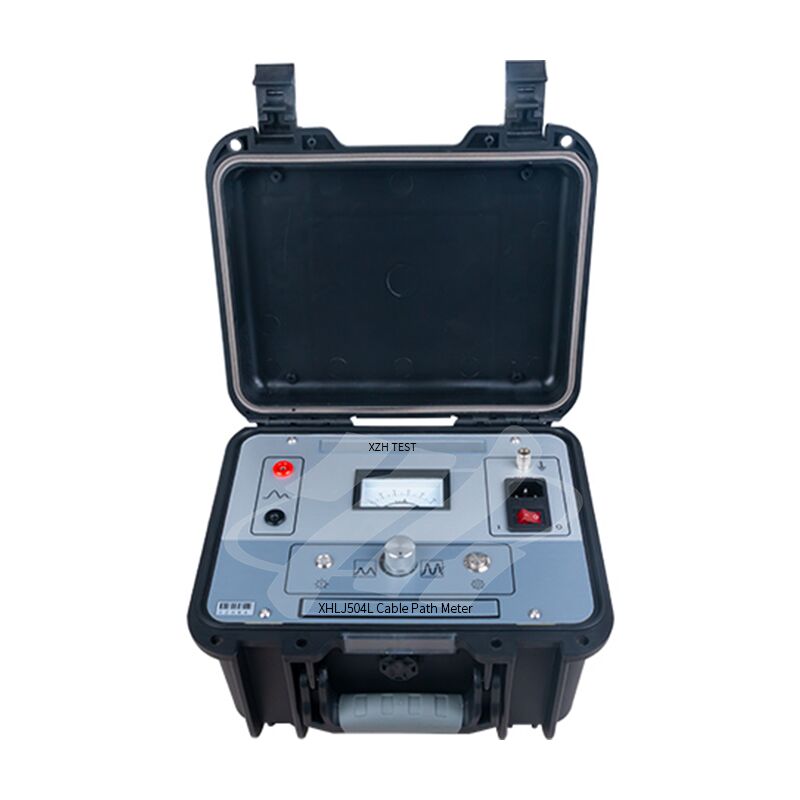

এক্সএইচএলজে 504কেবল রুট ট্রেসার (কেবল পাইপ লোকেটার)একটি উচ্চ-শক্তি পাথ সিগন্যাল জেনারেটর (ট্রান্সমিটার) এবং রিসিভার দ্বারা গঠিত যা কবর দেওয়া তারের পাথগুলি সনাক্ত করার জন্য প্রয়োজনীয়।
তারের পাথ মিটারের মূল নীতিটি হ'ল একটি পাথ সিগন্যাল জেনারেটর (অর্থাত্ প্যাথ মিটার সিগন্যাল ট্রান্সমিটিং হোস্ট) ব্যবহার করে পরীক্ষার অধীনে তারের মধ্যে একটি পাথ পালস সিগন্যাল ইনপুট করতে, যার ফলে বৈদ্যুতিন চৌম্বকীয় তরঙ্গ তৈরি করা হয় এবং তারপরে একটি তদন্ত সহ সেগুলি গ্রহণ করা হয় এবং রিসিভার প্রাপ্ত সংকেতকে প্রশস্ত করে। প্রক্রিয়াজাতকরণের পরে, আউটপুটটি ইয়ারফোন এবং পয়েন্টার মিটারে প্রেরণ করা হয়।
এই কেবল রুট ট্রেসার সাউন্ড পিকস, সাউন্ড ভ্যালি এবং ইয়ারফোনে পয়েন্টার মিটারের ডিফ্লেশন ডিগ্রি অনুসারে তারের সমাহিত পথ এবং গভীরতার বিচার করে।
মাল্টি-ফাংশন
তারের পাথ রিসিভারটি প্রোব এবং হেডফোন ইত্যাদির সাথে সংযোগে ব্যবহৃত হয় এবং এটি কেবল ফল্ট পিনপয়েন্টার হিসাবে ব্যবহার করা যেতে পারে।
প্রধান উপাদান

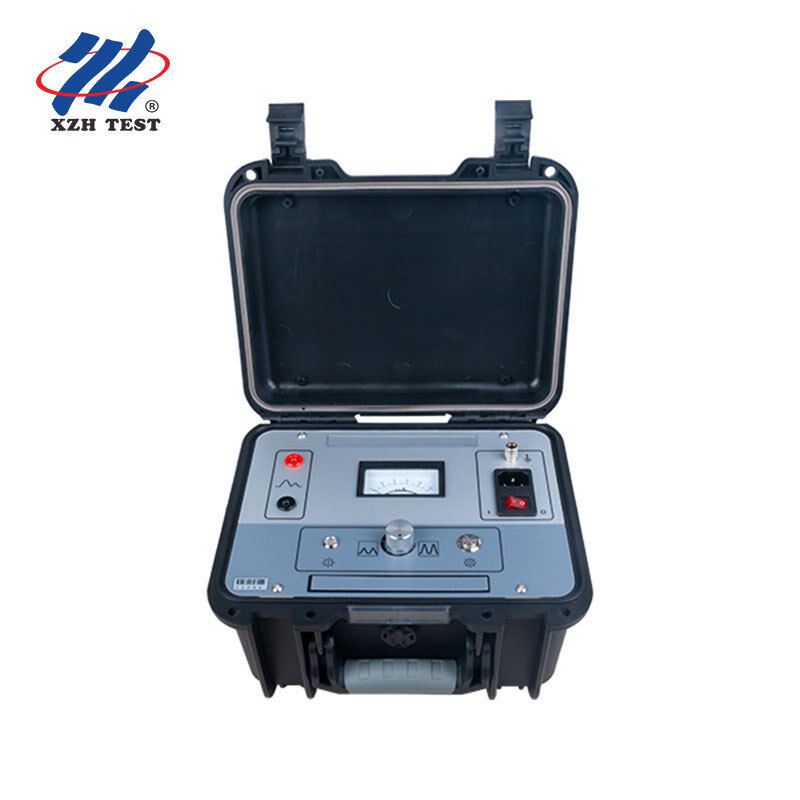

এই কেবল পাইপ লোকেটারটি মূলত ট্রান্সমিটার এবং রিসিভার দ্বারা গঠিত, দুটি অংশ নীচে দেখানো হয়েছে।
প্রযুক্তিগত পরামিতি
ট্রান্সমিটার
| আউটপুট সিগন্যাল |
15kHz অন্তর্বর্তী |
| আউটপুট শক্তি |
100 ডাব্লু |
| আউটপুট কারেন্ট |
0 ～ 2 এ |
| কাজের শক্তি |
220V (1 ± 10%) 50Hz (1 ± 5%); |
রিসিভার
| ম্যাগনিফিকেশন |
500,000 বার |
| সনাক্তকরণ নির্ভুলতা |
± 0.2 মি |
| আউটপুট প্রতিবন্ধকতা |
350Ω |
| কর্মক্ষম বিদ্যুৎ সরবরাহ |
দুটি স্ট্যান্ডার্ড 9 ভি ব্যাটারি |
| নিরিবিলি বর্তমান |
<10ma |
পণ্য বৈশিষ্ট্য
1। traditional তিহ্যবাহী বৈদ্যুতিন চৌম্বকীয় আনয়ন নীতি ব্যবহার করে, শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা।
2। অতিরিক্ত বর্তমান এবং শর্ট সার্কিট সুরক্ষা ফাংশন সহ, এটি নিরাপদ এবং নির্ভরযোগ্য।
3। উচ্চ শক্তি আউটপুট, কেবল দৈর্ঘ্যের দ্বারা সীমাবদ্ধ নয়, ওপেন সার্কিটও একটি পথ খুঁজে পেতে পারে।
4। আউটপুট দৃ strong ় অভিযোজনযোগ্যতার সাথে বিভিন্ন পরীক্ষার সাইটগুলির জন্য উপযুক্ত, দৃ res ়ভাবে সামঞ্জস্যযোগ্য।
5 ... সুপার শক্তিশালী ম্যাগনিফিকেশন, সনাক্তকরণের গভীরতা 10 মিটারের চেয়ে বেশি।
।।
7। অ্যানালগ মিটারের নকশা, সংকেত শক্তি এবং প্রবণতা এক নজরে পরিষ্কার।
8। শূন্য স্তরটি নির্বিচারে সামঞ্জস্য করা যেতে পারে, যা সমস্ত ধরণের শক্তিশালী এবং দুর্বল দৃশ্যের জন্য উপযুক্ত।
সাইটেকেবল পাথ পরীক্ষা -ইঙ্গিত ডায়াগ্রাম
সাধারণ রুট সংযোগকারী তারের ডায়াগ্রাম সনাক্ত করুন
সুপার দৈর্ঘ্য বা ব্রেকিং কেবল রুট সনাক্তকরণ তারের ডায়াগ্রাম
বিশেষ রুট সনাক্তকরণ ওয়্যারিং ডায়াগ্রাম
তারের কবরস্থানের গভীরতা পরীক্ষা করুন
আপনি যখন কেবলটির সমাহিত গভীরতার বিচার করেন, আপনি পরিমাপ করা তারের অবস্থানের উপর স্থলটির সাথে 45 ডিগ্রি কোণে প্রোবটি রাখতে পারেন, "বাহ্যিকভাবে সরান" পাথের লম্ব। প্রোবের মাঝখানে সবচেয়ে ছোটখাটো শব্দ পয়েন্টটি সন্ধান করুন, তারপরে তদন্তটি যে দূরত্বটি সরিয়ে নিয়েছে তা হ'ল তারের সমাহিত গভীরতা। উপরের অপারেশন প্রয়োজনীয়তার জন্য, দয়া করে নিম্নলিখিত চিত্রটিতে প্রোব প্লেসমেন্টের স্কিম্যাটিক ডায়াগ্রামটি দেখুন।
তদন্ত স্থান নির্ধারণের স্কিম্যাটিক ডায়াগ্রাম
প্যাকিং তালিকা
