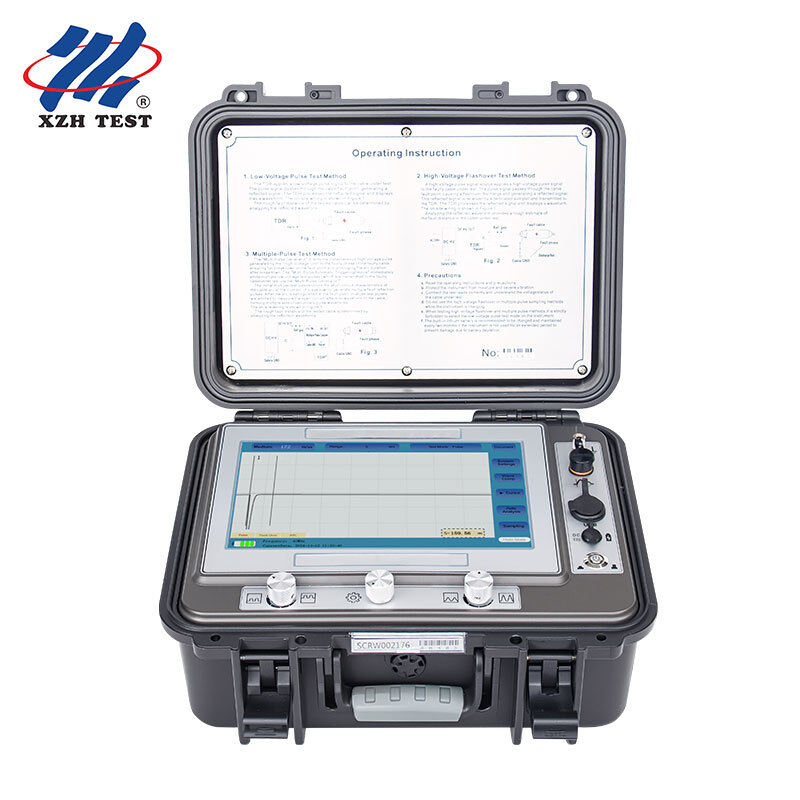

স্বয়ংক্রিয় পরীক্ষা TDR কম প্রতিরোধের শর্ট সার্কিট খোলা সার্কিট জন্য ক্যাবল ত্রুটি সনাক্তকারী

এই কেবল ফল্ট লোকেটার এক্সএইচজিজি 501x ​​পৃথকভাবে এবিসি থ্রি-ফেজ কেবলের স্যাম্পলিং উপলব্ধি করে এবং নমুনা তরঙ্গরূপটি একই সময়ে স্ক্রিনে প্রদর্শিত হয়, যাতে তিন-পর্যায়ের কেবলের তরঙ্গরূপটির তুলনা করা যায়। উপকরণটিতে অভিযোজিত আউটপুট পালস স্যাম্পলিং গতি এবং স্বয়ংক্রিয় তরঙ্গরূপ বিশ্লেষণের ফাংশন রয়েছে এবং অ্যাপ্লিকেশনটি সহজ।

কেবল ফল্ট টেস্টার পাওয়ার ক্যাবল এবং ফল্ট দূরত্বের অবস্থা পরিমাপ ও বিশ্লেষণের জন্য একটি বিশেষ উপকরণ। ক্যাবল ফল্ট টেস্টার উচ্চ-গতির নমুনা, সংকীর্ণ আউটপুট পালস এবং ছোট অন্ধ অঞ্চলকে সংকেত ফিল্টারিং, অধিগ্রহণ, ডেটা প্রসেসিং, ওয়েভফর্ম ডিসপ্লে, ওয়েভফর্ম বিশ্লেষণ, তারের দৈর্ঘ্য পরীক্ষা এবং তারের ত্রুটি দূরত্ব পরীক্ষা সম্পূর্ণ করতে একত্রিত করার জন্য আধুনিক বৈদ্যুতিন প্রযুক্তি এবং কম্পিউটার প্রযুক্তি ব্যবহার করে।

তারের ফল্ট টেস্টারটি কম প্রতিরোধের, শর্ট সার্কিট, পাওয়ার ক্যাবল, কোক্সিয়াল কেবল, স্ট্রিট ল্যাম্প কেবল, সমাধি তারের এবং বিভিন্ন বিভাগ এবং বিভিন্ন মিডিয়াগুলির অন্যান্য উপকরণগুলির জন্য উপযুক্ত। প্রযুক্তিগত প্যারামিটারগুলি "ডিএল/টি 849.1 পাওয়ার সরঞ্জামের জন্য বিশেষ পরীক্ষকের জন্য সাধারণ প্রযুক্তিগত শর্তাদি অংশ 1: ​​কেবল ফল্ট ফ্ল্যাশ টেস্টার" এবং "জেজেএফ 1042 ক্যাবল ফল্ট টেস্টার এর জন্য জেজেএফ 1042 ক্যালিব্রেশন স্পেসিফিকেশন" এর স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে।

পণ্য বৈশিষ্ট্য

1। শিল্প 6.6 "এলসিডি ডিসপ্লে, কম্পিউটার নিয়ন্ত্রণ, টাচ অপারেশন মোড;

2। দৈর্ঘ্য এবং ত্রুটি দূরত্ব পরিমাপের কার্যকারিতা সহ;

3। স্বয়ংক্রিয় অবিচ্ছিন্ন নমুনা, তরঙ্গরূপ সময়োপযোগী এবং নির্ভুল ক্যাপচার;

4। কম ভোল্টেজ পালস পদ্ধতি সহ;

5। অন্তর্নির্মিত বৃহত ক্ষমতা ব্যাটারি প্যাক, ব্যবহার করা সহজ;

6 .. পিআই 54 এর চেয়ে কম নয়, একটি প্রতিরক্ষামূলক চ্যাসিস ব্যবহার করুন।

কাজের নীতি

কেবল ফল্ট পরীক্ষক ভ্রমণ তরঙ্গ পদ্ধতি পরীক্ষার নীতি গ্রহণ করে:

1। ট্র্যাভেলিং ওয়েভ পদ্ধতি: যখন রেডিও তরঙ্গটি সংক্রমণ লাইনে প্রেরণ করা হয়, যদি সংক্রমণ লাইনটি অভিন্ন না হয়, অর্থাৎ, সংক্রমণ লাইনের পরিবর্তনের ক্ষেত্রে কোনও বিন্দুর বৈশিষ্ট্যযুক্ত প্রতিবন্ধকতা, যখন রেডিও তরঙ্গটি বিন্দুতে প্রেরণ করা হয়, এটি লোডের সংক্রমণ অব্যাহত রাখার পাশাপাশি, আমরা বিপরীত সংক্রমণকে আবার প্রতিক্রিয়া দেখাতে পারি, তরঙ্গের প্রতিচ্ছবি ঘটনা। তথাকথিত ভ্রমণ তরঙ্গটি ঘটনার তরঙ্গ এবং প্রতিফলিত তরঙ্গের সাধারণ নামকে বোঝায়।

2, যখন রেডিও তরঙ্গটি সংক্রমণ লাইনে প্রেরণ করা হয়, তখন শর্ট সার্কিট পয়েন্টে প্রতিধ্বনির পোলারিটি নির্গত নাড়ির মেরুটির বিপরীত হয় এবং ব্রেক পয়েন্টে (তারের টার্মিনাল সহ) প্রতিধ্বনির পোলারিটি নির্গত পুলসের মেরুতা হিসাবে সমান। পালস পদ্ধতিটি ব্যবহার করে, যন্ত্রটি সহজেই ফল্ট পয়েন্ট এবং পরীক্ষার শেষের মধ্যে দূরত্ব নির্ধারণ করতে পারে ECHO এর মেরুতা অনুযায়ী।

3। তারের ত্রুটি পরীক্ষক পরীক্ষার অধীনে তারের জন্য একটি নিম্ন-ভোল্টেজ পালস সিগন্যাল প্রয়োগ করে এবং পালস সিগন্যাল তারের ত্রুটি পয়েন্টের মাধ্যমে একটি প্রতিফলিত সংকেত উত্পন্ন করে। তারের ত্রুটি পরীক্ষক প্রতিফলিত সংকেত প্রক্রিয়া করে এবং একটি তরঙ্গরূপ চিত্র উপস্থাপন করে। পরীক্ষার অধীনে তারের মোটা ত্রুটি দূরত্ব প্রতিবিম্বিত তরঙ্গরূপ বিশ্লেষণ করে নির্ধারিত হয়।

প্যানেল ভূমিকা

1 এলসিডি: ইন্টারফেস প্রদর্শন;
2 সিগন্যাল: তারের সাথে সিগন্যাল আউটপুট লাইনটি সংযুক্ত করুন;
3 চার্জিং: যন্ত্রটি চার্জ করতে চার্জারটি সংযুক্ত করুন;
4 প্রশস্ততা: প্রশস্ততা পোটেনিওমিটার, স্যাম্পলিং প্রশস্ততা সামঞ্জস্য করুন;
5 সুইচ: পাওয়ার সুইচ।

ইনস্ট্রুমেন্ট ডিসপ্লে স্ক্রিন

1 তরঙ্গরূপ প্রদর্শন অঞ্চল:এবিসি থ্রি-ফেজ কেবলের স্যাম্পলিং তরঙ্গরূপ একই সময়ে প্রদর্শিত হতে পারে;

2 বর্তমান চলমান কার্সার:বর্তমানে সরানো যেতে পারে এমন কার্সারটি কালো রঙে প্রদর্শিত হয়;

3 স্থির অবস্থান কার্সার:কার্সার অবস্থান নির্ধারণের জন্য সরে যাওয়ার পরে, স্থির অবস্থানটি সরানো যায় না। দুটি কার্সার "নিশ্চিত করুন" বোতাম দ্বারা স্যুইচ করা হয়;

4 পরীক্ষার ফলাফল:এই ডেটা গণনা করা হয় এবং কার্সার দূরত্বের উপর ভিত্তি করে সেট করা হয়। নমুনা দেওয়ার পরে, এটি স্বয়ংক্রিয়ভাবে বিশ্লেষণ করা হয় এবং যখন কার্সারটি সরানো হয়, সেই অনুযায়ী ডেটা পরিবর্তন হয়;

5 মিডিয়া গতি নির্বাচন বা সেটিং:তারের ধরণের সাথে সম্পর্কিত মিডিয়া গতি নির্বাচন করুন;

6 কেবল দৈর্ঘ্যের সেটিং:একবারের দৈর্ঘ্য সেট হয়ে গেলে, আউটপুট পালস প্রস্থ এবং নমুনা গতি স্বয়ংক্রিয়ভাবে সেট করা হবে;

7 বর্তমান স্যাম্পলিং ফেজ সেটিংস,এবিসি থ্রি-ফেজ চক্র;

8 ফাইল প্রসেসিং:সংরক্ষিত;

9 তরঙ্গরূপ সম্প্রসারণ/তরঙ্গরূপ আন্দোলন:দুটি ফাংশন একে অপরের দিকে স্যুইচ করে;

10 তরঙ্গরূপ ward র্ধ্বমুখী আন্দোলন:তরঙ্গরূপটিকে হোল্ড অবস্থায় উপরের দিকে সরান;

11 তরঙ্গরূপ সংক্ষেপণ/তরঙ্গরূপ বাম শিফট:হোল্ড অবস্থায় তরঙ্গরূপ প্রক্রিয়াকরণ সম্পাদন করুন;

12 তরঙ্গরূপ সম্প্রসারণ/তরঙ্গরূপ ডান শিফট:হোল্ড অবস্থায় তরঙ্গরূপ প্রক্রিয়াকরণ সম্পাদন করুন;

13 তরঙ্গরূপ পুনরুদ্ধার:বর্তমান তরঙ্গরূপের পর্ব প্রদর্শন করে;

14 তরঙ্গরূপ নিম্নমুখী আন্দোলন:হোল্ড অবস্থায় তরঙ্গরূপ নিম্নমুখী আন্দোলন;

15 ধাপের আকার নির্বাচন:কার্সারটি সরানো হলে একটি আন্দোলনের দূরত্ব নির্বাচন করুন;

16 কার্সার বাম:হোল্ড স্টেটে বাম দিকে সরানোর জন্য কার্সারটি নিয়ন্ত্রণ করুন;

17 কার্সারটি ডানদিকে সরান:হোল্ড স্টেটে বাম দিকে যেতে কার্সারটি নিয়ন্ত্রণ করুন;

18 নিশ্চিত:কার্সার আন্দোলন নিশ্চিত হওয়ার পরে, কার্সারটিকে অন্যটিতে স্যুইচ করুন;

19 স্বয়ংক্রিয় বিশ্লেষণ:বর্তমান তরঙ্গরূপটি বিশ্লেষণ করার পরে, দুটি কার্সারের অবস্থান নির্ধারণ করুন;

20 স্যাম্পলিং/হোল্ডিং:স্থিতি প্রম্পট;

21 নমুনা/হোল্ড:স্থিতি স্যুইচিং;

22 বেসলাইন ward র্ধ্বমুখী শিফট:সামগ্রিক স্যাম্পলিং তরঙ্গরূপটি ward র্ধ্বমুখী হয় এবং স্যাম্পলিংয়ের স্থিতি বৈধ;

23 বেসলাইন নীচের দিকে শিফট:সামগ্রিক স্যাম্পলিং তরঙ্গরূপটি নীচের দিকে চলে যায় এবং স্যাম্পলিংয়ের স্থিতি বৈধ;

24 প্রশস্ততা হ্রাস:স্যাম্পলিং প্রশস্ততা হ্রাস করা হয়, এবং নমুনা স্থিতি বৈধ;

25 প্রশস্ততা বৃদ্ধি:স্যাম্পলিং প্রশস্ততা বৃদ্ধি পায় এবং নমুনা স্থিতি বৈধ;

26 ব্যাটারি স্তর:বর্তমান ব্যাটারি স্তর প্রদর্শন করে।

অপারেশন পদক্ষেপ এবং নির্দেশাবলী

তারগুলি সংযোগ করার পরে, পাওয়ার স্যুইচ টিপুন এবং সিস্টেম স্টার্টআপ ইন্টারফেসটি নীচে প্রদর্শিত হিসাবে প্রদর্শিত হবে:

1 [ভেলোডিটি] ভেলোডিটি সেটিংসে ক্লিক করুন এবং মাধ্যমিক মেনুটি নিম্নলিখিত হিসাবে পপ আপ করবে:

সেট কেবল মিডিয়া গতি নির্বাচন করতে ক্লিক করুন। আপনার যদি মিডিয়া গতি কাস্টমাইজ করার প্রয়োজন হয় তবে "কাস্টমাইজ" ক্লিক করুন এবং ইনপুট স্পিড কীবোর্ডটি নীচে দেখানো হিসাবে পপ আপ হবে:

সেটিংস তৈরি করুন। সর্বাধিক মান সেট 999.9।

2 [কেবল দৈর্ঘ্য]

নীচে দেখানো হিসাবে ইনপুট কেবল দৈর্ঘ্যের কীবোর্ডটি পপ আপ করতে কেবল দৈর্ঘ্যের সেটিংটি ক্লিক করুন:

সর্বাধিক তারের দৈর্ঘ্য 9999.9 মিটার।

তারের দৈর্ঘ্য সেট করার পরে, নাড়ির প্রস্থ এবং স্যাম্পলিং গতি স্বয়ংক্রিয়ভাবে সেই অনুযায়ী সেট করা হয়।

3 [পরীক্ষার পর্ব] পরীক্ষার পর্বটি নির্বাচন করুন, পরীক্ষার পর্যায়ে ক্লিক করুন এবং এবিসি থ্রি-ফেজ চক্রটি এখানে প্রদর্শিত হবে। স্যাম্পলিং তরঙ্গরূপটি বর্তমানের সাথে মিলে যায় এবং চার দিকের কীগুলির মাঝখানে পরীক্ষার ফেজ প্রম্পটটি এখানে সেটিংসের সাথে সিঙ্ক্রোনালি পরিবর্তিত হয়।

4। সিগন্যাল প্যারামিটারগুলি নির্বাচন করার পরে, প্রতিক্রিয়া সংকেত নমুনা শুরু করতে [স্যাম্পলিং] টিপুন এবং স্যাম্পলিং পোর্টটি টেস্টের অধীনে তারের মূল তারের সাথে সংযুক্ত করুন এবং একটি উত্সর্গীকৃত একক কিউ লাইনের মাধ্যমে গ্রাউন্ডের অধীনে। (কেবলটি যখন লাইভ বা সংরক্ষণ করা হয় তখন এটি পরিমাপ করা কঠোরভাবে নিষিদ্ধ)।
উইন্ডোটি তরঙ্গরূপটি প্রদর্শন করে এবং ক্রমাগত সতেজ হয়। তরঙ্গরূপ নমুনা প্রক্রিয়া চলাকালীন, নাড়ি প্রশস্ততা উপরে এবং নীচে বিকৃত হতে পারে এবং নাড়ি তরঙ্গরূপ প্রশস্ততা অসম্পূর্ণভাবে প্রদর্শিত হয়। তরঙ্গরূপের সম্পূর্ণ নাড়ির প্রশস্ততা প্রদর্শন করতে আপনাকে [শিফট আপ] [শিফট নীচে] ক্লিক করতে হবে। যখন উপযুক্ত তরঙ্গরূপের একটি ফ্রেম সংগ্রহ করা হয়, আপনি নমুনা বন্ধ করতে [রাখুন] টিপতে পারেন এবং তরঙ্গরূপটি সতেজ হওয়া বন্ধ করে দেয়, যেমনটি নিম্নলিখিত চিত্রটিতে দেখানো হয়েছে:

5. ওয়েভফর্ম বিশ্লেষণ

উপরের ডান কোণে ক্লিক করুন এবং [ওয়েভফর্ম সম্প্রসারণ] একটি লুপে প্রদর্শিত হবে। এই বোতামটি চার দিকের কীগুলির বর্তমান ফাংশন নির্ধারণ করে।

ওয়েভফর্ম এক্সপেনশন ফাংশন। বাম দিকে বোতামটি হ'ল সংক্ষেপণ ফাংশন, যা সমস্ত তরঙ্গরূপের ডেটা পুরোপুরি প্রদর্শন করতে তিনবার সংকুচিত হতে পারে। ডানদিকে বোতামটি বর্ধিত ফাংশন। সংকুচিত তরঙ্গরূপটি প্রসারিত করুন।

ওয়েভফর্ম আন্দোলনের ফাংশন। চার দিকের কীগুলি, উপরে, নীচে, বাম এবং ডান, তরঙ্গরূপের চলাচলের দিকের সাথে মিলে যায়।

চার দিকের কীগুলির মাঝামাঝি বর্তমান ক্রিয়াকলাপের সাথে সম্পর্কিত পর্বটি প্রদর্শন করে এবং বর্তমান পর্বের তরঙ্গরূপটি ক্লিক করার পরে প্রাথমিক অবস্থায় ফিরে আসে।

। ক্লিক করার পরে, নীচের চিত্রটিতে প্রদর্শিত হিসাবে একটি গৌণ মেনু পপ আপ হবে। চারটি স্তর উপলব্ধ। মানটি যত বড় হবে, কার্সারটি একবারে যত বেশি দূরত্ব সরিয়ে দেয়।

সংশ্লিষ্ট চলমান পদক্ষেপের আকার নির্বাচন করতে ক্লিক করুন।

7 [কার্সার বাম দিকে সরান] [কার্সার ডানদিকে সরান] কার্সার বাম এবং ডান আন্দোলন কী ক্লিক করার পরে, আপনি বর্তমানে নির্বাচিত পদক্ষেপের সাথে সম্পর্কিত পয়েন্টগুলির সংখ্যা দ্বারা কার্সারটি সরাতে পারেন। যখন কার্সারটি উপযুক্ত অবস্থানে চলে যায়, সরানো পয়েন্টগুলি ঠিক করতে [নিশ্চিত করুন] বোতামটি ক্লিক করুন। কার্সার, কার্সারটি সাদা হয়ে যায়, অন্যান্য কার্সারটি অস্থাবর হয়ে ওঠে এবং কার্সারটি কালোতে সেট করা আছে। কার্সারটি সরাতে বাম এবং ডান সরানো বোতামগুলিতে ক্লিক করুন।

8 [স্বয়ংক্রিয় বিশ্লেষণ] স্যাম্পলিংয়ের সময় তরঙ্গরূপটি স্বয়ংক্রিয়ভাবে বিশ্লেষণ করা হয়েছে এবং বিশ্লেষণের ফলাফল অনুসারে সংশ্লিষ্ট কার্সার অবস্থানটি সেট করা আছে। কার্সারটি সরিয়ে নেওয়ার পরে, যদি আপনাকে আবার বর্তমান তরঙ্গরূপটি আবার বিশ্লেষণ করতে হয় তবে আপনি বর্তমানে নির্বাচিত তরঙ্গরূপটি আবার বিশ্লেষণ করতে এই বোতামটি ক্লিক করতে পারেন এবং কার্সারের সাথে সম্পর্কিত অবস্থানটি সেট করতে পারেন। তারপরে শেষ পয়েন্টের দূরত্বের গণনা সম্পন্ন হয় এবং ডেটা প্রদর্শিত হয়। S = xxxx.xxm স্ক্রিনের নীচের ডান কোণে।

9 যখন আপনার একই সময়ে প্রদর্শিত হওয়ার জন্য এবিসি থ্রি-ফেজ ওয়েভফর্মগুলির প্রয়োজন হয়, কেবল তারের অবস্থানটি স্যুইচ করতে [ফেজ] ক্লিক করুন এবং নীচের পদক্ষেপগুলি অনুসরণ করুন:

• [ফেজ] ফেজ এ হিসাবে নির্বাচন করুন, স্যাম্পলিং ক্লিক করুন এবং যখন কোনও উপযুক্ত তরঙ্গরূপ সংগ্রহ করা হয়, নীচের চিত্রটিতে দেখানো হিসাবে [রাখুন] টিপুন:

• [পর্যায়] ফেজ বি হিসাবে নির্বাচন করুন, তারের অবস্থানটি স্যুইচ করুন এবং নমুনা ক্লিক করুন। যখন কোনও উপযুক্ত তরঙ্গরূপ সংগ্রহ করা হয়, নীচের চিত্রটিতে দেখানো হয়েছে [রাখুন] টিপুন:

• ফেজ সি হিসাবে [পর্যায়] নির্বাচন করুন, তারের অবস্থানটি স্যুইচ করুন এবং নমুনা ক্লিক করুন। যখন কোনও উপযুক্ত তরঙ্গরূপ সংগ্রহ করা হয়, নীচের চিত্রটিতে দেখানো হয়েছে [রাখুন] টিপুন:

এ-ফেজ তরঙ্গরূপটি হলুদ, বি-ফেজ তরঙ্গরূপ সবুজ এবং সি-ফেজ তরঙ্গরূপটি লাল। এবিসি থ্রি-ফেজ ওয়েভফর্মগুলি একই সময়ে প্রদর্শিত হয়। আপনার যদি তরঙ্গরূপগুলি আলাদাভাবে বিশ্লেষণ করতে হয় তবে বিশ্লেষণের জন্য সংশ্লিষ্ট পর্বটি নির্বাচন করতে [পর্যায়] ক্লিক করুন।

10 [নমুনা স্থিতি]/[স্থিতি রাখুন] স্যাম্পলিং এবং হোল্ড বোতাম ফাংশনের একটি অনুস্মারক। এখানে, নমুনা এবং হোল্ড ফাংশনটি স্যুইচিং সিগন্যাল ক্লিপটির ক্রিয়াকলাপের সাথে সমন্বিত। হোল্ড অবস্থায়, ডিভাইসটি অপেক্ষার অবস্থায় প্রবেশ করে। এই অবস্থায়, সিগন্যাল লাইনটি পরীক্ষা করার জন্য তারের সাথে সংযুক্ত রয়েছে, মিডিয়া গতি সেট করা আছে, তারের দৈর্ঘ্য সেট করা আছে এবং তরঙ্গরূপটি পরিচালনা করা যেতে পারে। যখন সিগন্যাল লাইনটি সংযুক্ত থাকে এবং পরীক্ষার প্যারামিটার সেটিংটি সম্পন্ন হয়, এটি নমুনা অবস্থানে প্রবেশ করে। এই সময়ে, প্যানেলের পোটেনিওমিটারটি সামঞ্জস্য করা যেতে পারে। ইন্টারফেসের প্রশস্ততা বৃদ্ধি পায় এবং হ্রাস পায় এবং বেসলাইনটি উপরে এবং নীচে চলে যায়।

11 [শিফট আপ] [শিফট ডাউন] বেসলাইনটি উপরে এবং নীচে চলে। তরঙ্গরূপ নমুনা প্রক্রিয়া চলাকালীন, নাড়ি প্রশস্ততা উপরে এবং নীচে বিকৃত হতে পারে এবং নাড়ি তরঙ্গরূপ প্রশস্ততা অসম্পূর্ণভাবে প্রদর্শিত হয়। তরঙ্গরূপটির সম্পূর্ণ নাড়ির প্রশস্ততা প্রদর্শন করতে বেসলাইনটি উপরে এবং নীচে সরানো আরও বেশি প্রয়োজনীয়।

12 [প্রশস্ততা বৃদ্ধি] [প্রশস্ততা হ্রাস] প্রশস্ততা বৃদ্ধি বা হ্রাস। যখন প্যানেলের প্রশস্ততা পোটেনিওমিটারটি নাড়ির প্রশস্ততা বা বেসলাইন ওঠানামা তুলনামূলকভাবে বড় হয়, তখন সিগন্যাল প্রশস্ততা এখানে আবার প্রশস্ত বা সংকুচিত করা যায়।

13 ব্যাটারি স্তরের অনুস্মারক। এই গ্রাফ চার্জের শতাংশ উপস্থাপন করে। যখন আইকনটি উপস্থিত হয়, এর অর্থ ব্যাটারি প্রায় ক্লান্ত হয়ে পড়ে। যত তাড়াতাড়ি সম্ভব চার্জ করুন।

তারের এবং পরীক্ষার পদ্ধতিগুলির পরিচিতি (সাইটে অপারেশন নির্দেশাবলী)

তারের পদ্ধতিটি নিম্নরূপ: কেবল ত্রুটি পরীক্ষকের "স্যাম্পলিং ইন্টারফেস" ত্রুটিযুক্ত ফেজ লাইন এবং তারের ield ালানো স্তরটির সাথে সংযুক্ত করতে একটি একক কিউ লাইন ব্যবহার করুন। নিম্ন ভোল্টেজ পালস ওয়্যারিং নীচের চিত্রটিতে দেখানো হয়েছে।

দ্রষ্টব্য: পরীক্ষার সময়, এটি অবশ্যই নিশ্চিত করতে হবে যে কেবলের দেহে কোনও বিদ্যুৎ সংরক্ষণ করা হয়নি।

পদক্ষেপ 1: ক্ল্যাম্প ক্ল্যাম্প টেস্ট এ পরীক্ষার জন্য সিগন্যাল লাইনটি সংশ্লিষ্ট ইন্টারফেসের পরীক্ষার পর্যায় নির্বাচনটি ফেজ এও সেট করা হয়েছে তারপরে নমুনা রাজ্যে প্রবেশের জন্য ইন্টারফেসে নমুনা/রাখুন বোতামটি ক্লিক করুন। নমুনা তরঙ্গরূপ পর্যবেক্ষণ করুন। আপনি যদি ভাবেন যে নমুনা তরঙ্গরূপটি ভাল, তবে তরঙ্গরূপ বিশ্লেষণের জন্য হোল্ড স্টেটে প্রবেশ করতে নমুনা/রাখুন বোতামটি ক্লিক করুন। "তরঙ্গরূপ" উদাহরণ দেখুন -ওয়েভফর্মগুলি অ্যানালাইজ করুন।

পদক্ষেপ 2: পরীক্ষা বি পরীক্ষার জন্য সিগন্যাল লাইনটি ক্ল্যাম্প করুন পরীক্ষার প্রক্রিয়াটির প্রথম ধাপটি পুনরাবৃত্তি করুন।

পদক্ষেপ 3: পরীক্ষা সি সি সিগন্যাল লাইন ক্ল্যাম্প সি। পরীক্ষার প্রক্রিয়াটির প্রথম ধাপটি পুনরাবৃত্তি করুন।

উপরের তিন-পদক্ষেপের পরীক্ষা শেষ হওয়ার পরে, ইন্টারফেসটি একই সাথে তিন-পর্যায়ের কেবলের পালস টেস্ট তরঙ্গরূপগুলি প্রদর্শন করে।

প্যাকিং তালিকা: 1। প্রধান পরীক্ষক -1 ইউনিট 2. টেস্ট কেবল (একক কিউ লাইন) -1 পিসি 3। চার্জার -1 পিসিএস

এই যন্ত্রটি বিশেষভাবে উপযুক্তওপেন সার্কিট, শর্ট সার্কিট, ভাঙা সার্কিট এবং কম প্রতিরোধের ত্রুটি দৈর্ঘ্য পরিমাপ করা।

ইংরেজি সিস্টেম কাস্টমাইজ করা যায়।
