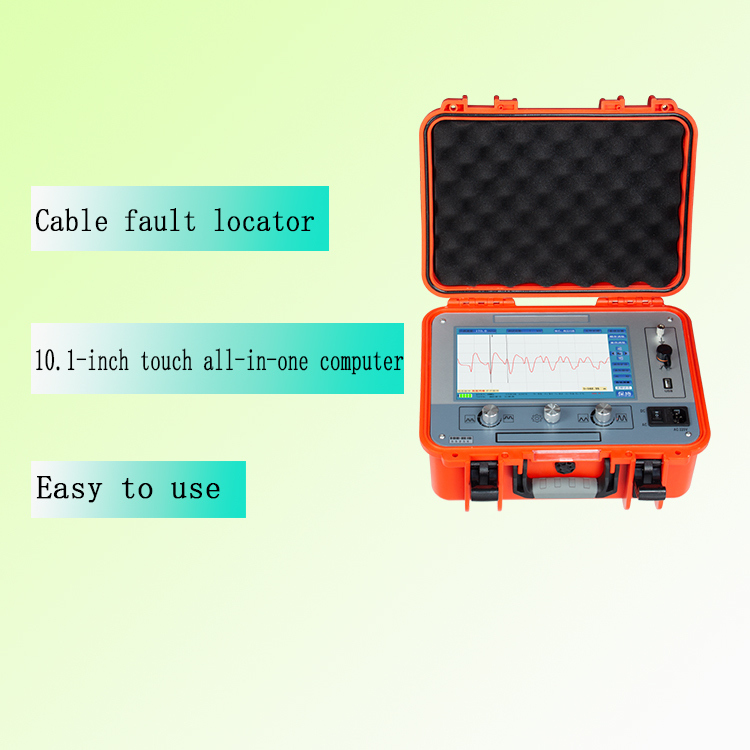

দ্যক্যাবল ত্রুটি প্রাক locator XHGG502A2এটি একটি সাধারণ অপারেটিং সফটওয়্যার ইন্টারফেস সহ একটি শিল্প-গ্রেড 10.1-ইঞ্চি টাচ-ইন্টিগ্রেটেড কম্পিউটার ব্যবহার করে মানব-কম্পিউটার ইন্টারেক্টিভ পরীক্ষা অর্জন করে।এটি শিল্প-গ্রেড ইন্টিগ্রেটেড সার্কিট এবং ডিভাইস ব্যবহার করে, এবং একটি বিল্ট-ইন বড় ক্ষমতা লিথিয়াম-আয়ন ব্যাটারি আছে, যা স্থিতিশীল, নির্ভরযোগ্য, এবং ব্যবহার করা সহজ।
এই ক্যাবল ত্রুটি পরীক্ষক পাওয়ার ক্যাবলগুলির অবস্থা এবং ত্রুটি দূরত্ব পরিমাপ এবং বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র।এই ক্যাবল ত্রুটি পরীক্ষক সংকেত ফিল্টারিং অর্জন করতে আধুনিক ইলেকট্রনিক প্রযুক্তি এবং কম্পিউটার প্রযুক্তি একত্রিতক্যাবল গতি পরিমাপ, ক্যাবল দৈর্ঘ্য পরীক্ষা এবং ক্যাবল ত্রুটি দূরত্ব পরীক্ষা সম্পন্ন করার জন্য, সংগ্রহ, তথ্য প্রক্রিয়াকরণ, গ্রাফিক প্রদর্শন এবং গ্রাফিক বিশ্লেষণ।
এই তারের ত্রুটি পরীক্ষক কম প্রতিরোধের, শর্ট সার্কিট, খোলা সার্কিট এবং ক্ষমতা তারের ভাঙা তারের ত্রুটি জন্য উপযুক্ত, উচ্চ ফ্রিকোয়েন্সি সমাক্ষ তারের, রাস্তার আলো তারের,এবং বিভিন্ন উপকরণ থেকে ভূগর্ভস্থ তারের বিভিন্ন ক্রস সেকশন এবং বিভিন্ন মিডিয়া সঙ্গে, পাশাপাশি উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটি।
বৈশিষ্ট্য
• ১০.১ ইঞ্চি পূর্ণ রঙের টিএফটি টাচ ডিসপ্লে;
• এমবেডেড সিস্টেম, নিরাপদ, স্থিতিশীল এবং সহজ প্রদর্শন এবং অপারেশন মোড;
• তারের তরঙ্গ গতি, তারের দৈর্ঘ্য এবং ত্রুটি দূরত্ব পরীক্ষা করার ফাংশন সহ;
• সম্পূর্ণ স্বয়ংক্রিয় ধারাবাহিক নমুনা গ্রহণ, সর্বদা তরঙ্গের আকার ধারণ, সময়মত এবং সঠিক।
• স্বয়ংক্রিয় পরীক্ষার পরিসীমা সেটিং, স্বয়ংক্রিয় তরঙ্গরূপ বিশ্লেষণ এবং পরীক্ষার দূরত্ব প্রদর্শন দিয়ে সজ্জিত।
• সম্পূর্ণ ইংরেজি মেনু, দুটি অপারেশন পদ্ধতি স্পর্শ এবং কোড বোতাম, সহজ, দ্রুত এবং নির্ভরযোগ্য।
• নিম্ন-ভোল্টেজ পালস পদ্ধতি, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং মাল্টিপলস পদ্ধতি (8 বার) পরীক্ষার প্রযুক্তি দিয়ে সজ্জিত, তরঙ্গরূপ প্রদর্শন মসৃণ এবং ব্যাখ্যা করা সহজ।
• যখন একাধিক পালস পদ্ধতি ব্যবহার করা হয়, এটি একটি পালস কাপলারের সাথে উচ্চ এবং নিম্ন ভোল্টেজ তরঙ্গরূপ তুলনার 8 টি গ্রুপ প্রদর্শন করতে ব্যবহৃত হয়, যা স্বয়ংক্রিয় দূরত্ব পরীক্ষার জন্য সুবিধাজনক,ম্যানুয়াল বিশ্লেষণ এবং দূরত্ব পরিমাপ.
• এই যন্ত্রের শক্তিশালী তথ্য প্রক্রিয়াকরণ ক্ষমতা রয়েছে, যা ব্যবহারকারীদের তরঙ্গের ফাইল পরিচালনা এবং সংরক্ষণ করতে সুবিধাজনক করে তোলে।
• একটি বিশাল পরীক্ষার তরঙ্গরূপ স্টোরেজ ফাংশন আছেঃসাইটে পরীক্ষিত তরঙ্গরূপগুলি যে কোনও সময় প্রত্যাহার এবং পর্যবেক্ষণের জন্য চীনা নামকরণের দ্বারা নির্দিষ্ট আদেশে যন্ত্রটিতে সুবিধাজনকভাবে সংরক্ষণ করা যেতে পারে; এটি কম ভোল্টেজ ইমপ্লান্ট এবং উচ্চ ভোল্টেজ ফ্ল্যাশওভার তরঙ্গের 8,000 রেকর্ড এবং একাধিক ইমপ্লান্টের বেশি রেকর্ড সংরক্ষণ করতে পারে 250 টিরও বেশি তরঙ্গের রেকর্ড রেকর্ড করা যেতে পারে,ইউএসবি যোগাযোগ ব্যবহার করে পরিচালনা এবং বিশ্লেষণের জন্য কম্পিউটার সফটওয়্যারে আমদানি করা যেতে পারে.
• অতি উচ্চ উজ্জ্বলতা, LED ব্যাকলাইট উজ্জ্বলতা 280nit, রেজোলিউশন 1024 * 600, অপারেশন সরাসরি সূর্যালোকের সংস্পর্শে পরিবেশের জন্য সুবিধাজনক পৌঁছায়।
টেকনিক্যাল স্পেসিফিকেশন
| নমুনা সংগ্রহের ঘন ঘন |
৮০ মেগাহার্টজ |
| নিম্ন ভোল্টেজ ইমপ্লান্টের ব্যাপ্তি |
১০০ ভোল্ট ± ১৫% |
| পরিসীমা |
≥65km |
| পরীক্ষার পরিসীমা |
৩০০ মিটার/১ কিমি/৫ কিমি/২৫ কিমি/৬৫ কিমি |
| পালস প্রস্থ |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| পরীক্ষার ফ্রিকোয়েন্সি |
80MHz/40MHz/10MHz/2MHz/1MHz |
| ন্যূনতম রেজোলিউশন |
0.01 মিটার |
| পরীক্ষার অন্ধ অঞ্চল |
≤20 মিটার |
| পরিমাপের ত্রুটি |
≤±(0.5%×L+1m), L হল তারের দৈর্ঘ্য |
| পাওয়ার সাপ্লাই মোড |
চার্জিং AC110V240V, 50Hz/60Hz, অভ্যন্তরীণ রিচার্জযোগ্য লিথিয়াম ব্যাটারি, প্রায় 2 ঘন্টা চার্জিং, 5 ঘন্টারও বেশি সময় ব্যবহারের সময় |
| আয়তন ও ওজন |
L358mm×W284mm×H168mm-4.7kg |
| শ্রম শর্তাবলী |
তাপমাত্রা -20°C++65°C, আপেক্ষিক আর্দ্রতা 90%, বায়ুমণ্ডলীয় চাপ 750±30mmHg |
এই মডেলটিতে একটি কপলার অন্তর্ভুক্ত নেই। যদি একটি কপলার প্রয়োজন হয় তবে দয়া করে বিক্রেতার সাথে যোগাযোগ করুন।
যদি একটি কাপলার কনফিগার করা হয়, একাধিক ইমপলস রেঞ্জিং পদ্ধতি উপলব্ধ করা যেতে পারে। যদি কোনও কাপলার না থাকে তবে কেবলমাত্র নিম্ন-ভোল্টেজ ইমপলস পদ্ধতি এবং উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি (যেমন, আইসিই এবং ডেকাই) উপলব্ধ।
মাল্টিপল্স পদ্ধতির পরীক্ষার ইন্টারফেস নিম্নরূপঃ
নিম্ন ভোল্টেজ পালস পদ্ধতির পরীক্ষার ইন্টারফেস নিম্নরূপঃ
হাই ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি (ICE&Decay) পরীক্ষার ইন্টারফেস নিম্নরূপঃ
প্যানেলের ভূমিকা
1 ডিসপ্লেঃ10১ ইঞ্চি পূর্ণ রঙের টিএফটি টাচ স্ক্রিন;
২. গ্রাউন্ডিং:সুরক্ষা গ্রাউন্ডিং টার্মিনাল;
সিগন্যালঃনিম্ন ভোল্টেজ পালস পদ্ধতির পালস সিগন্যাল আউটপুট ইন্টারফেস, উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতির নমুনা গ্রহণকারী, একাধিক পালস পদ্ধতির সংযোজক সিগন্যাল ইনপুট ইন্টারফেস গ্রহণকারী;
৪ ইউএসবিঃকম্পিউটারে ওয়েভফর্ম ফাইল আমদানি করার জন্য ইউএসবি যোগাযোগ ব্যবহার করুন।
5 পাওয়ার সকেটঃযন্ত্রের কাজের পাওয়ার সাপ্লাই, এসি 220 ভোল্ট সংযোগ পোর্ট/চার্জিং পোর্ট;
6 ফিউজঃএসি ২২০ ভোল্ট পাওয়ার সাপ্লাই সিস্টেমের ফিউজ ইনস্টলেশনের স্থান, (৩এ ফিউজ);
পাওয়ার সুইচঃ"আই" গিয়ার, সিস্টেমকে পাওয়ার দেওয়ার জন্য এসি 220 ভোল্ট পাওয়ার সাপ্লাই ব্যবহার করুন।
"২" গিয়ার, সিস্টেমকে পাওয়ার দেওয়ার জন্য অভ্যন্তরীণ ব্যাটারি ব্যবহার করুন; যখন "পাওয়ার সকেট" এসি 220 ভোল্ট পাওয়ার সাপ্লাইতে সংযুক্ত থাকে, এটি ব্যাটারিটিও চার্জ করে;
"ও" গিয়ার, সিস্টেম পাওয়ার বন্ধ করুন;
8 ব্যাপ্তিঃতরঙ্গের আকৃতি সংগ্রহ করার সময়, সংগৃহীত তরঙ্গের আকৃতির বিকৃতি পরিবর্তন করার জন্য প্রশস্ততা বোতামটি সামঞ্জস্য করুন;
9 অপারেশন বোতামঃসিস্টেম ইন্টারফেস পরিচালনা করার জন্য একটি ঘোরানো বোতাম, নির্বাচন করতে ঘোরান এবং নিশ্চিত করতে টিপুন;
১০ স্থানচ্যুতিঃতরঙ্গের আকৃতি সংগ্রহ করার সময়, সংগৃহীত তরঙ্গের আকৃতির বেসলাইন উচ্চতা পরিবর্তন করার জন্য স্থানচ্যুতি বোতামটি সামঞ্জস্য করুন।
প্যাকিং তালিকা
• টিডিআর ক্যাবল ত্রুটি সনাক্তকারী: একটি ইউনিট যা কম ভোল্টেজ ইমপ্লান্স পদ্ধতি, উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং একাধিক ইমপ্লান্স পদ্ধতি (কপলার প্রয়োজন) ব্যবহার করে পরীক্ষা এবং ক্যাবল বিশ্লেষণ করে;
• সংযোজক: মাল্টিপল ইমপ্লান্স পদ্ধতিতে ব্যবহৃত হয় (ঐচ্ছিক);
• আউটপুট লাইন (1.5 মিটার একক Q লাইন): কম ভোল্টেজ ইমপ্লান্স পরীক্ষার পদ্ধতিতে ক্যাবল ত্রুটি পরীক্ষক এবং পরীক্ষার অধীনে ক্যাবল সংযোগ করে;
• ইনপুট লাইন (2m ডাবল Q লাইন): উচ্চ ভোল্টেজ ফ্ল্যাশওভার পরীক্ষার পদ্ধতিতে ক্যাবল ত্রুটি পরীক্ষক এবং নমুনা গ্রহণকারীকে সংযুক্ত করে;
• নমুনা গ্রহণকারী: উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতির সময় উচ্চ-ভোল্টেজ সিগন্যাল থেকে নমুনা গ্রহণের স্থানে প্রতিফলিত সংকেত গ্রহণ করে;
• পাওয়ার ক্যাবল (1.8 মিটার): ক্যাবল ত্রুটি পরীক্ষক জন্য চার্জিং সংযোগ লাইন;
• কপলার উচ্চ ভোল্টেজ লাইন A: মাল্টিপল ইমপ্লান্স পদ্ধতিতে কপলার এবং পরীক্ষার অধীনে তারের সংযোগ করে। ওয়্যারিংয়ের সময়, এটি কেবল প্লাগ ইন এবং প্লাগ আউট করা যায়, ঘোরানো এবং বাঁকানো যায় না;
• কপলার উচ্চ ভোল্টেজ লাইন বি: একাধিক পালস পদ্ধতিতে সংযোগকারী এবং উচ্চ-ভোল্টেজ পালস সংকেত উত্স সংযোগ করে। তারের সময়, এটি কেবল প্লাগ ইন এবং আনপ্লাগ করা যেতে পারে, ঘোরানো এবং বাঁকানো নয়;
• গ্রাউন্ডিং তার (2.5 মিটার):কপলারের গ্রাউন্ড ওয়্যার;
• ইউএসবি তার: কম্পিউটারে ওয়েভফর্ম ফাইল আমদানি করার সময় ব্যবহৃত হয়।
