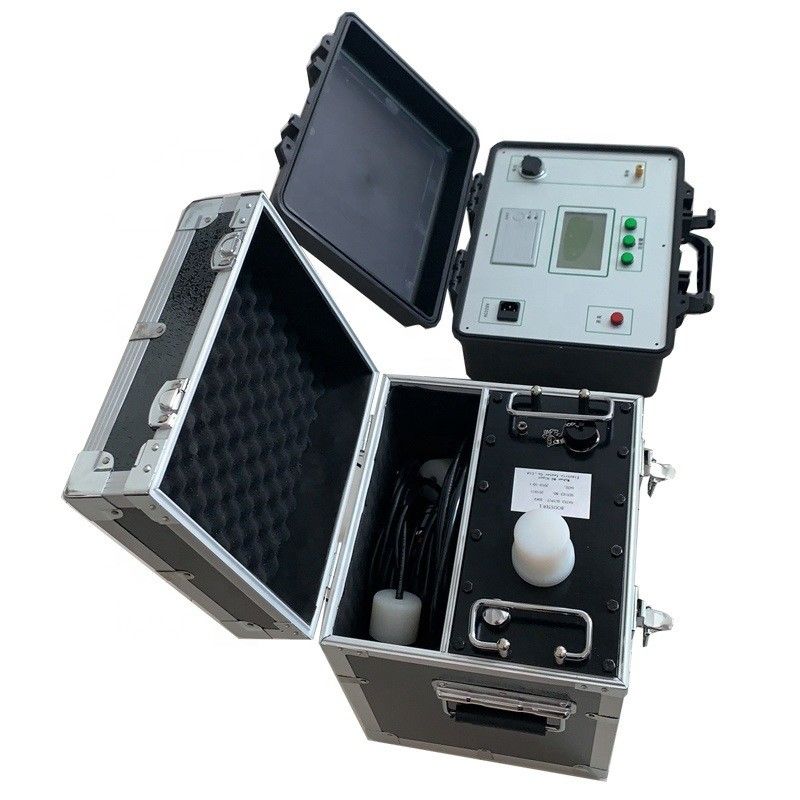

এক্সএইচডিপি সিরিজ ভিএলএফ প্রতিরোধের পরীক্ষক ক্যাবল সুরক্ষা ফাংশন ওভার-কন্ট্রাক্ট সুরক্ষা



অতি-নিম্ন-ফ্রিকোয়েন্সি ইনস্যুলেশন ভোল্টেজ পরীক্ষার নীতি

আল্ট্রা-নিম্ন ফ্রিকোয়েন্সি ইনসুলেশন প্রতিরোধ ভোল্টেজ পরীক্ষা আসলে শিল্প ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ পরীক্ষার একটি বিকল্প।ইন্ডাস্ট্রিয়াল ফ্রিকোয়েন্সির জন্য ক্যাবল এবং অন্যান্য পরীক্ষামূলক পণ্য ভোল্টেজ পরীক্ষার প্রতিরোধ করতে পারে, কারণ তাদের নিরোধক স্তর একটি বড় বৈদ্যুতিক ক্ষমতা উপস্থাপন, তাই একটি বড় ক্ষমতা পরীক্ষা ট্রান্সফরমার বা রেজোনেন্ট ট্রান্সফরমার প্রয়োজন. যেমন কিছু বিশাল সরঞ্জাম, না শুধুমাত্র ভারী, ব্যয়বহুল,এবং ব্যবহারের জন্য খুব অসুবিধাজনকএই দ্বন্দ্বের সমাধানের জন্য, বিদ্যুৎ খাতে পরীক্ষার ফ্রিকোয়েন্সি হ্রাস করা হয়েছে, যার ফলে পরীক্ষার শক্তি সরবরাহের ক্ষমতা হ্রাস পেয়েছে।দেশ-বিদেশে বহু বছরের তত্ত্বিক ও ব্যবহারিক প্রমাণ থেকে, 0.1Hz অতি-নিম্ন ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা পরিবর্তে ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা, না শুধুমাত্র একই সমতুল্যতা থাকতে পারে, এবং সরঞ্জাম ভলিউম ব্যাপকভাবে কমে যায়,ওজন অনেক কমে যায়, তত্ত্বগতভাবে প্রায় এক ফ্রিকোয়েন্সি পঞ্চমাংশ ক্ষমতা, এবং সহজ অপারেশন, ফ্রিকোয়েন্সি পরীক্ষা শ্রেষ্ঠত্ব তুলনায় আরো.এই কারণেই উন্নত দেশগুলোতে এই পদ্ধতিটি সাধারণত ব্যবহার করা হয়।.

এই পণ্যটি আধুনিক ডিজিটাল ফ্রিকোয়েন্সি রূপান্তরের উন্নত প্রযুক্তিকে একত্রিত করে এবং মাইক্রো কম্পিউটার নিয়ন্ত্রণ গ্রহণ করে, যা বুস্টিং, বকিং, পরিমাপ এবং সুরক্ষা সম্পূর্ণ স্বয়ংক্রিয় করে তোলে।কারণ এটা সম্পূর্ণ ইলেকট্রনিক।, এটি আকারে ছোট এবং ওজন হালকা। বড় এলসিডি ডিসপ্লে পরিষ্কার এবং স্বজ্ঞাত, এবং এটি আউটপুট তরঙ্গরূপ প্রদর্শন করতে পারে এবং পরীক্ষার রিপোর্ট মুদ্রণ করতে পারে।

এই পণ্যটির নিম্নলিখিত বৈশিষ্ট্য রয়েছেঃ

1একটি একক কাঠামো ব্যবহার করে 50kV অতি-নিম্ন ফ্রিকোয়েন্সির সমান বা তার চেয়ে কম নামমাত্র ভোল্টেজ; একটি সিরিজ কাঠামো ব্যবহার করে 50kV অতি-নিম্ন ফ্রিকোয়েন্সির বেশি (সারিতে দুটি বস্টার),যাতে সামগ্রিক ওজন ব্যাপকভাবে হ্রাস পায়, বহন ক্ষমতা বাড়ানো হয়, এবং দুটি বুস্টার স্বল্প ভোল্টেজ স্তর অতি নিম্ন ফ্রিকোয়েন্সির জন্য পৃথকভাবে ব্যবহার করা যেতে পারে।

2বর্তমান, ভোল্টেজ এবং তরঙ্গের আকৃতির তথ্য সরাসরি উচ্চ-ভোল্টেজ পার্শ্ব নমুনা থেকে প্রাপ্ত হয়, তাই তথ্য সঠিক।

3"ওভার-ভোল্টেজ সুরক্ষা ফাংশন সহ, যখন আউটপুট সেট ভোল্টেজ সীমা মান অতিক্রম করে, যন্ত্রটি থামবে এবং সুরক্ষা দেবে, কর্মের সময় 20ms এর কম।

4"ওভার-কন্ট্রাক্ট সুরক্ষা ফাংশন সহঃ উচ্চ এবং নিম্ন ভোল্টেজের দ্বৈত সুরক্ষার জন্য ডিজাইন করা হয়েছে, উচ্চ ভোল্টেজ পার্শ্বটি সেট মান অনুযায়ী সঠিকভাবে বন্ধ করা যেতে পারে;নিম্ন ভোল্টেজ পার্শ্ব বন্ধ করা হবে যখন বর্তমান নামমাত্র বর্তমান অতিক্রম করে, এর কার্যকারিতা সময় 20ms এর কম।

5"উচ্চ ভোল্টেজ আউটপুট সুরক্ষা প্রতিরোধক বুস্টার শরীরের মধ্যে ডিজাইন করা হয়, তাই বাইরে অন্য সুরক্ষা প্রতিরোধক সংযোগ করার কোন প্রয়োজন নেই।

6"উচ্চ এবং নিম্ন ভোল্টেজ বন্ধ লুপ নেতিবাচক ফিডব্যাক নিয়ন্ত্রণ সার্কিট ব্যবহারের কারণে, আউটপুট কোন ধারণক্ষমতা বৃদ্ধি প্রভাব আছে।
