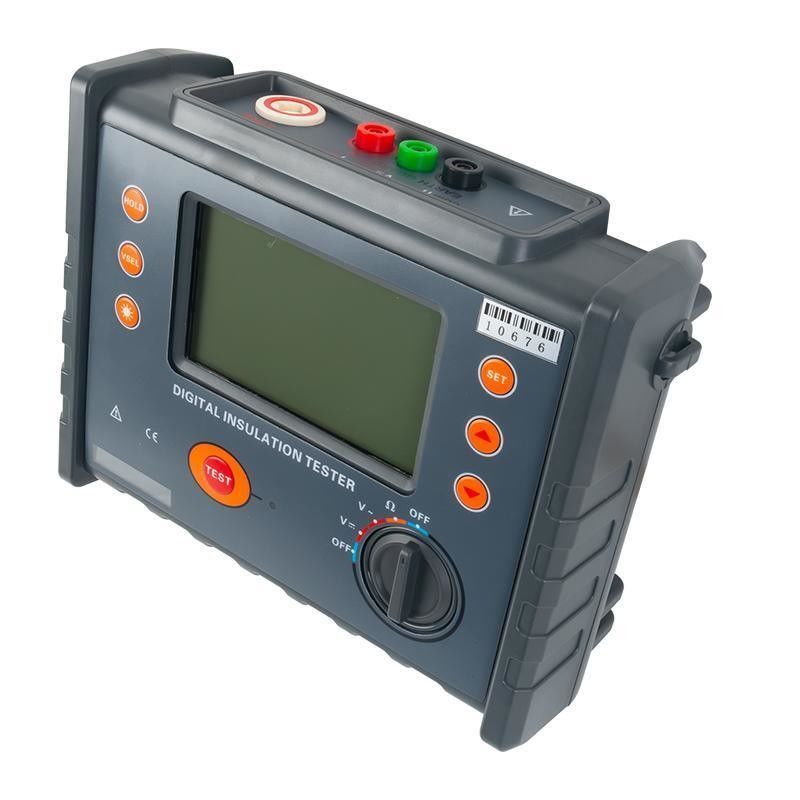

XHMR-5000A পোর্টেবল ইনসুলেশন রেজিস্ট্যান্স টেস্টার 5000V 200GΩ ডিজিটাল মেগোহমিটার

Name: XHMR-5000A পোর্টেবল ইনসুলেশন রেজিস্ট্যান্স টেস্টার 5000V 200GΩ ডিজিটাল মেগোহমিটার
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHMR-5000A
Price: 440.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	সি'য়ান, শানসি, চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	ISO,CE
মডেল নম্বার:	XHMR-5000A

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সি'য়ান, শানসি, চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

ISO,CE

মডেল নম্বার:

XHMR-5000A

মডেল নং:

XHMR-5000A

কাস্টমাইজড:

কাস্টমাইজড

রঙ:

ধূসর + কমলা

পরিবহন প্যাকেজ:

রপ্তানি হয়েছে

স্পেসিফিকেশন:

240*188*85 মিমি

ট্রেডমার্ক:

এক্সজেডএইচ পরীক্ষা

উৎপত্তি:

চীন

যোগানের ক্ষমতা:

2000 পিক/বছর

কাস্টমাইজেশন:

উপলব্ধ

বিক্রয়োত্তর সেবা:

ওয়ারেন্টি শংসাপত্র

ওয়ারেন্টি:

1 বছর

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

পোর্টেবল আইসোলেশন রেজিস্ট্যান্স টেস্টার

কাস্টমাইজড গ্রাউন্ড টেস্টার

XHMR-5000A ইনসুলেশন টেস্টার

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

প্যাকেজিং বিবরণ:

কাঠের কেস

ডেলিভারি সময়:

৫-৮ দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

২০০০ পিসি/বছর

পণ্যের বর্ণনা

XHMR-5000A · 5 kV ইনসুলেশন রেজিস্ট্যান্স

XHMR-5000A পোর্টেবল ইনসুলেশন রেজিস্ট্যান্স টেস্টার 5000V 200GΩ ডিজিটাল মেগওহমমিটার

250 V – 5000 V, 5 স্তর

0.01 MΩ – 200 GΩ

DAR এবং PI বিল্ট-ইন

XHMR-5000A হল একটি ডিজিটাল হাই ভোল্টেজ ইনসুলেশন রেজিস্ট্যান্স মিটার যাতে 250 V থেকে 5000 V পর্যন্ত পাঁচটি পরীক্ষার ভোল্টেজ, 0.01 MΩ থেকে 200 GΩ পর্যন্ত একটি রেজিস্ট্যান্স রেঞ্জ এবং একই যন্ত্রে ডিসি এবং এসি ভোল্টেজ পরিমাপের সুবিধা রয়েছে। ইনসুলেশন রেজিস্ট্যান্স ডিসি ভোল্টেজ ড্রপ পদ্ধতি দ্বারা প্রাপ্ত হয়, এবং ইউনিট স্বয়ংক্রিয়ভাবে রেঞ্জ পরিবর্তন করে।

শোষণ অনুপাত এবং পোলারাইজেশন সূচক পরীক্ষার সময় যন্ত্র দ্বারা গণনা করা হয়, যা পরিমাপের সেই অংশ যা দেখায় যে একটি ইনসুলেশন সিস্টেমে আর্দ্রতা শোষিত হয়েছে কিনা। রিডিংগুলি লক করা যেতে পারে এবং 500 গ্রুপ পর্যন্ত সংরক্ষণ করা যেতে পারে, পরে পর্যালোচনা করা যেতে পারে এবং একটি সেট করা অ্যালার্ম দ্বারা ফ্ল্যাগ করা যেতে পারে।

পণ্য দেখুন

এই সেটটি কাদের জন্য

এই যন্ত্রটি প্রতিরোধমূলক পরীক্ষার জন্য নির্দিষ্ট করা হয়েছে যেখানে ইনসুলেশনের অবস্থা, কেবল একটি একক রেজিস্ট্যান্স মান নয়, বিচার করতে হবে।

সাবস্টেশন এবং কেবল ক্রুরা ট্রান্সফরমার, কেবল এবং সুইচগিয়ারগুলিতে ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করে সরঞ্জামগুলি পরিষেবাতে ফিরিয়ে আনার আগে।

মোটর এবং জেনারেটর ওয়ার্কশপগুলি যারা পোলারাইজেশন সূচক ব্যবহার করে সিদ্ধান্ত নেয় যে একটি ওয়াইন্ডিং রিওয়াইন্ড বা দীর্ঘ স্ট্যান্ডস্টিলের পরে চালানোর জন্য যথেষ্ট শুকনো কিনা।

শিল্প বৈদ্যুতিক বিভাগগুলি কম্পিউটার রুম, তেল ক্ষেত্র এবং ইলেক্ট্রোমেকানিক্যাল ইনস্টলেশনগুলিতে সরঞ্জাম রক্ষণাবেক্ষণ করে, যেখানে স্টোরেজ এবং অ্যালার্ম সীমা সহ একটি পোর্টেবল মিটার রুটিনের জন্য যথেষ্ট।

মিটার ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করে; এটি ডাইইলেকট্রিক শক্তি পরীক্ষা করে না। একটি কম রিডিং একটি সমস্যা নির্দেশ করে, তবে পরীক্ষাটি নির্বাচিত ভোল্টেজে একটি সীমিত কারেন্ট প্রয়োগ করে।

মূল বৈশিষ্ট্য

পাঁচটি পরীক্ষার ভোল্টেজ — 250 V, 500 V, 1000 V, 2500 V এবং 5000 V, প্রতিটি ±10% নির্ভুলতা সহ — VSEL কী দিয়ে নির্বাচিত।

রেজিস্ট্যান্স রেঞ্জ 0.01 MΩ থেকে 200 GΩ, সর্বোচ্চ দশকগুলি ±20% rdg এবং প্রধান কাজের দশকগুলি ±3% rdg রেট করা হয়েছে।

শোষণ অনুপাত এবং পোলারাইজেশন সূচক স্বয়ংক্রিয়ভাবে পরিমাপ এবং গণনা করা হয়, 60 s এর বিপরীতে 15 s বা 30 s এর নির্বাচনযোগ্য DAR সময় বেস সহ।

আউটপুট শর্ট-সার্কিট কারেন্ট কমপক্ষে 2 mA, এবং কেবল এবং ওয়াইন্ডিং পরিমাপের জন্য সর্বোচ্চ ক্যাপাসিটিভ লোড 1 µF।

500-গ্রুপ স্টোরেজ MEM এবং FULL ইঙ্গিত সহ, প্লাস গ্রুপ নির্বাচন এবং মুছতে একটি MR পর্যালোচনা মোড।

সেটযোগ্য অ্যালার্ম সীমা, ভোল্টেজের জন্য 600 V পর্যন্ত এবং রেজিস্ট্যান্সের জন্য 9999 MΩ পর্যন্ত, একটি ফ্ল্যাশিং প্রতীক এবং শ্রবণযোগ্য বীপ সহ।

4-অঙ্কের এলসিডি ধূসর ব্যাকলাইট সহ, 1230 গ্রাম ব্যাটারি সহ, একটি 240 × 188 × 85 মিমি শকপ্রুফ, ডাস্টপ্রুফ হাউজিংয়ে।

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	মান
ফাংশন	ইনসুলেশন রেজিস্ট্যান্স, ডিসি এবং এসি ভোল্টেজ, শোষণ অনুপাত (DAR), পোলারাইজেশন সূচক (PI)
রেট করা পরীক্ষার ভোল্টেজ	250 V, 500 V, 1000 V, 2500 V, 5000 V, নির্ভুলতা ±10%
ইনসুলেশন রেজিস্ট্যান্স রেঞ্জ	0.01 MΩ – 200 GΩ
আউটপুট শর্ট-সার্কিট কারেন্ট	≥ 2 mA
পরিমাপ পদ্ধতি	ডিসি ভোল্টেজ ড্রপ পদ্ধতি
সর্বোচ্চ ক্যাপাসিটিভ লোড	1 µF বা কম
গিয়ার শিফটিং	সম্পূর্ণ স্বয়ংক্রিয়
পাওয়ার সাপ্লাই	ডিসি 9 V, ছয়টি LR14 ড্রাই সেল; একটানা স্ট্যান্ডবাই সময় 100 ঘন্টার বেশি
প্রদর্শন	ধূসর ব্যাকলাইট সহ 4-অঙ্কের বড় এলসিডি, 108 × 65 মিমি
ডেটা স্টোরেজ	500 গ্রুপ, MEM ইঙ্গিত এবং FULL সতর্কতা সহ
ডেটা পর্যালোচনা	MR পর্যালোচনা ফাংশন, গ্রুপ নির্বাচন এবং মুছতে সহ
অ্যালার্ম	সেটযোগ্য সীমা; সর্বোচ্চ ভোল্টেজ অ্যালার্ম 600 V, সর্বোচ্চ রেজিস্ট্যান্স অ্যালার্ম 9999 MΩ
অটো পাওয়ার অফ	15 মিনিট, APO ইঙ্গিত
মাত্রা	240 × 188 × 85 মিমি
ওজন	1230 গ্রাম ব্যাটারি সহ
কাজের শর্তাবলী	-10 °C থেকে +40 °C, 80% RH এর নিচে
স্টোরেজ শর্তাবলী	-20 °C থেকে +60 °C, 70% RH এর নিচে
নিরাপত্তা	IEC61010-1, CAT III 300 V, CAT IV 150 V, দূষণ ডিগ্রি 2
EMC	IEC61326
ডাইইলেকট্রিক শক্তি	সার্কিট এবং হাউজিংয়ের মধ্যে AC 5160 V rms
টেস্ট লিড	উচ্চ ভোল্টেজ রড, লাল 1 মিটার, কালো 1 মিটার, সবুজ 1 মিটার

ইনসুলেশন রেজিস্ট্যান্স রেঞ্জ

পরীক্ষার ভোল্টেজ	পরিমাপের পরিসীমা	রেজোলিউশন	নির্ভুলতা
250 V (±10%)	0 – 10 MΩ	0.01 MΩ	±3% rdg ±5 dgt
250 V (±10%)	10 – 100 MΩ	0.1 MΩ	±3% rdg ±5 dgt
250 V (±10%)	100 – 1000 MΩ	1 MΩ	±3% rdg ±5 dgt
250 V (±10%)	1 – 10 GΩ	0.01 GΩ	±5% rdg ±5 dgt
500 V (±10%)	0 – 10 MΩ	0.01 MΩ	±3% rdg ±5 dgt
500 V (±10%)	10 – 100 MΩ	0.1 MΩ	±3% rdg ±5 dgt
500 V (±10%)	100 – 1000 MΩ	1 MΩ	±3% rdg ±5 dgt
500 V (±10%)	1 – 10 GΩ	0.01 GΩ	±5% rdg ±5 dgt
1000 V (±10%)	0 – 20 MΩ	0.01 MΩ	±3% rdg ±5 dgt
1000 V (±10%)	20 – 200 MΩ	0.1 MΩ	±3% rdg ±5 dgt
1000 V (±10%)	200 – 1000 MΩ	1 MΩ	±3% rdg ±5 dgt
1000 V (±10%)	2 – 20 GΩ	0.01 GΩ	±5% rdg ±5 dgt
2500 V (±10%)	0 – 2000 MΩ	1 MΩ	±3% rdg ±5 dgt
2500 V (±10%)	2000 MΩ – 20 GΩ	0.01 GΩ	±5% rdg ±5 dgt
2500 V (±10%)	20 – 200 GΩ	0.1 GΩ	±20% rdg ±10 dgt
5000 V (±10%)	0 – 2000 MΩ	1 MΩ	±3% rdg ±5 dgt
5000 V (±10%)	2000 MΩ – 20 GΩ	0.01 GΩ	±5% rdg ±5 dgt
5000 V (±10%)	20 – 200 GΩ	0.1 GΩ	±20% rdg ±10 dgt

প্রতিটি ভোল্টেজ রেঞ্জে, সর্বোচ্চ দুটি দশক নির্দিষ্ট নির্ভুলতা প্রযোজ্য হওয়ার আগে 180 সেকেন্ডের বেশি পরীক্ষার সময় প্রয়োজন।

ভোল্টেজ পরিমাপ

ফাংশন	পরিসীমা	রেজোলিউশন	নির্ভুলতা
ডিসি ভোল্টেজ	0.0 – 1000 V	0.1 V	±1.5% rdg ±3 dgt
এসি ভোল্টেজ	0.0 – 750 V	0.1 V	±1.5% rdg ±3 dgt

PI এবং DAR পড়া

PI হল 10-মিনিটের রেজিস্ট্যান্সকে 1-মিনিটের রেজিস্ট্যান্স দ্বারা ভাগ করা। DAR হল 60-সেকেন্ডের মানকে 15-সেকেন্ডের মান দ্বারা ভাগ করা, অথবা 30-সেকেন্ডের মান দ্বারা যখন সেই সময় বেস নির্বাচন করা হয়। উভয়ই পরীক্ষার সময় মিটার দ্বারা গণনা করা হয়।

সূচক	মান	রায়
পোলারাইজেশন সূচক (PI)	4.0 এর উপরে	সেরা
পোলারাইজেশন সূচক (PI)	4.0 – 2.0	ভালো
পোলারাইজেশন সূচক (PI)	2.0 – 1.0	খারাপ
পোলারাইজেশন সূচক (PI)	1.0 এর নিচে	মনোযোগ প্রয়োজন
শোষণ অনুপাত (DAR)	1.4 এর উপরে	সেরা
শোষণ অনুপাত (DAR)	1.25 – 1.0	ভালো
শোষণ অনুপাত (DAR)	1.0 এর নিচে	খারাপ

কিভাবে পরিমাপ করবেন

1.রোটারি সুইচটিকে ইনসুলেশন রেজিস্ট্যান্স অবস্থানে ঘোরান; ইউনিটটি চালু হয়, এবং স্বয়ংক্রিয় পাওয়ার-অফ সূচকটি নীচের ডানদিকে প্রদর্শিত হয়।

2.শুরু করার আগে এলসিডিতে ব্যাটারি প্রতীকটি পরীক্ষা করুন; একটি কম ব্যাটারি সূচক মানে পরিমাপের নির্ভুলতার উপর আর নির্ভর করা যায় না।

3.পরীক্ষার ভোল্টেজ নির্বাচন করতে VSEL কী টিপুন: 250 V, 500 V, 1000 V, 2500 V বা 5000 V।

4.কালো আর্থ লিডটিকে আর্থ টার্মিনালে এবং পরীক্ষাধীন সার্কিটের আর্থ পয়েন্টে সংযুক্ত করুন; লাল হাই ভোল্টেজ লিডটিকে লাইন টার্মিনালে এবং পরীক্ষাধীন কন্ডাক্টরে সংযুক্ত করুন।

5.TEST কী টিপুন। হাই ভোল্টেজ টেস্ট লিড এবং সার্কিটে উৎপন্ন হয়, তাই পুরো সময় কন্ডাক্টর থেকে হাত দূরে রাখুন।

6.ডিসপ্লে স্থির হওয়ার পরে ইনসুলেশন রেজিস্ট্যান্স মান পড়ুন: ভোল্টেজ পরিমাপ প্রতি সেকেন্ডে দুবার আপডেট হয়, ইনসুলেশন রেজিস্ট্যান্স প্রতি সাত সেকেন্ডে একবার।

7.সার্কিট স্পর্শ বা সংযোগ বিচ্ছিন্ন করার আগে ডিসচার্জ সম্পন্ন হওয়ার জন্য অপেক্ষা করুন; সঞ্চিত চার্জ শক সৃষ্টি করতে পারে।

8.রিডিং লক এবং সংরক্ষণ করতে HOLD সংক্ষিপ্তভাবে টিপুন, অথবা সংরক্ষিত গ্রুপগুলি পর্যালোচনা করতে HOLD দীর্ঘক্ষণ টিপুন; আবার দীর্ঘক্ষণ টিপলে মুছতে স্ক্রিনে প্রবেশ করবে।

নিরাপত্তা নিয়মাবলী

ইনসুলেশন রেজিস্ট্যান্স কেবল একটি সার্কিটে পরিমাপ করা যেতে পারে যা শক্তিযুক্ত নয়; তারের পরীক্ষা করুন এবং পরীক্ষা করার আগে সার্কিটটি মৃত কিনা তা নিশ্চিত করুন।

একটি ইনসুলেশন রেঞ্জে যন্ত্রটি পরিচালনা করার সময় উচ্চ ভোল্টেজ ইনসুলেটিং গ্লাভস পরুন।

পরিমাপের সময় খালি কন্ডাক্টর বা পরীক্ষাধীন সার্কিট স্পর্শ করবেন না, এবং ডিসচার্জ সম্পন্ন না হওয়া পর্যন্ত লিডগুলি সরাবেন না।

টেস্ট লিডগুলি একসাথে পেঁচাবেন না; এটি করলে পরিমাপের নির্ভুলতা প্রভাবিত হয়।

ইনপুট ভোল্টেজ সীমা হল 1000 V ডিসি এবং 750 V এসি; এগুলি অতিক্রম করলে যন্ত্রের ক্ষতি হতে পারে।

দাহ্য স্থানে পরিমাপ করবেন না, এবং যদি এনক্লোজার বা একটি টেস্ট লিড ফাটল থাকে বা উন্মুক্ত ধাতু দেখায় তবে যন্ত্রটি ব্যবহার বন্ধ করুন।

প্যাকিং তালিকা

মিটার × 1 সেট

উচ্চ ভোল্টেজ রড × 1

উচ্চ ভোল্টেজ টেস্ট লাইন × 1 সেট

1.5 V ব্যাটারি × 1 সেট

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১।5000 V রেঞ্জ কি পরিমাপ করতে পারে?

তিনটি দশক: 0 – 2000 MΩ ±3% rdg এ, 2000 MΩ – 20 GΩ ±5% rdg এ, এবং 20 – 200 GΩ ±20% rdg এ। উপরের দশকগুলির জন্য নির্দিষ্ট হওয়ার জন্য 180 সেকেন্ডের বেশি পরীক্ষার সময় প্রয়োজন।

প্রশ্ন ২।PI এবং DAR কিভাবে গণনা করা হয়?

PI হল 10 মিনিটে রেজিস্ট্যান্সকে 1 মিনিটে রেজিস্ট্যান্স দ্বারা ভাগ করা। DAR হল 60 সেকেন্ডে রেজিস্ট্যান্সকে 15 সেকেন্ডে মান দ্বারা ভাগ করা, অথবা 30 সেকেন্ডে যখন সেই সময় বেস নির্বাচন করা হয়।

প্রশ্ন ৩।কোন PI মান গ্রহণযোগ্য?

4.0 এর উপরে সেরা, 4.0 থেকে 2.0 ভালো, 2.0 থেকে 1.0 খারাপ, এবং 1.0 এর নিচে মনোযোগ প্রয়োজন। DAR এর জন্য, 1.4 এর উপরে সেরা, 1.25 থেকে 1.0 ভালো, এবং 1.0 এর নিচে খারাপ।

প্রশ্ন ৪।কেবল পরীক্ষায় GUARD টার্মিনাল কেন প্রয়োজন?

কেবলের ইনসুলেশনের উপর পৃষ্ঠের লিকেজ অন্যথায় রিডিংয়ে অন্তর্ভুক্ত হবে। গার্ড তার সংযোগ করলে সেই লিকেজ কারেন্ট পরিমাপ সার্কিট থেকে দূরে সরিয়ে দেয়।

প্রশ্ন ৫।কতগুলি ফলাফল সংরক্ষণ করা যেতে পারে?

500 গ্রুপ। একটি রিডিং লক এবং সংরক্ষণ করতে HOLD সংক্ষিপ্তভাবে টিপুন, এবং সংরক্ষিত গ্রুপগুলি পর্যালোচনা বা মুছতে HOLD দীর্ঘক্ষণ টিপুন; মেমরি শেষ হয়ে গেলে ডিসপ্লে FULL দেখায়।

কনফিগারেশন চেক

আমাদের আপনার পরীক্ষিত সরঞ্জাম এবং ভোল্টেজ ক্লাস বলুন, এবং আমরা আপনার ইনসুলেশন রুটিনের জন্য রেঞ্জ নির্বাচন এবং আনুষাঙ্গিকগুলি নিশ্চিত করব।
