সালফার হেক্সাফ্লোরাইড ভ্যাকুয়াম এয়ার সাপ্লিমেন্ট ডিভাইস 460V 50Hz ফিলিং স্টেশন

সালফার হেক্সাফ্লোরাইড ভ্যাকুয়াম এয়ার সাপ্লিমেন্ট ডিভাইস 460V 50Hz ফিলিং স্টেশন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	সি'য়ান, শানসি, চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	ISO,CE
মডেল নম্বার:	XHBQ304

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সি'য়ান, শানসি, চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

ISO,CE

মডেল নম্বার:

XHBQ304

মডেল নং:

XHBQ304

কীওয়ার্ড:

প্যাকেজ:

কাঠের প্যাকিং

পরিবহন প্যাকেজ:

এইচএস কোড:

854320100

যোগানের ক্ষমতা:

2000 পিস/বছর

কাস্টমাইজেশন:

উপলব্ধ

বিক্রয় পরে পরিষেবা:

ওয়ারেন্টি শংসাপত্র

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

সালফার হেক্সফ্লুরাইড ভ্যাকুয়াম ডিভাইস

এসএফ৬ এয়ার সাপ্লিমেন্ট ক্লিনার

ভ্যাকুয়াম সার্কিট ব্রেকার বিশ্লেষক

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

প্যাকেজিং বিবরণ:

কাঠের কেস

ডেলিভারি সময়:

৫-৮ দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

২০০০ পিসি/বছর

পণ্যের বর্ণনা

XHBQ304 · SF6 EVACUATION AND REFILL

60 m³/h পাম্পিং রেট

10 Pa ডিভাইস সীমা

থ্রি-ফেজ 380 V, ≤ 2.5 kW

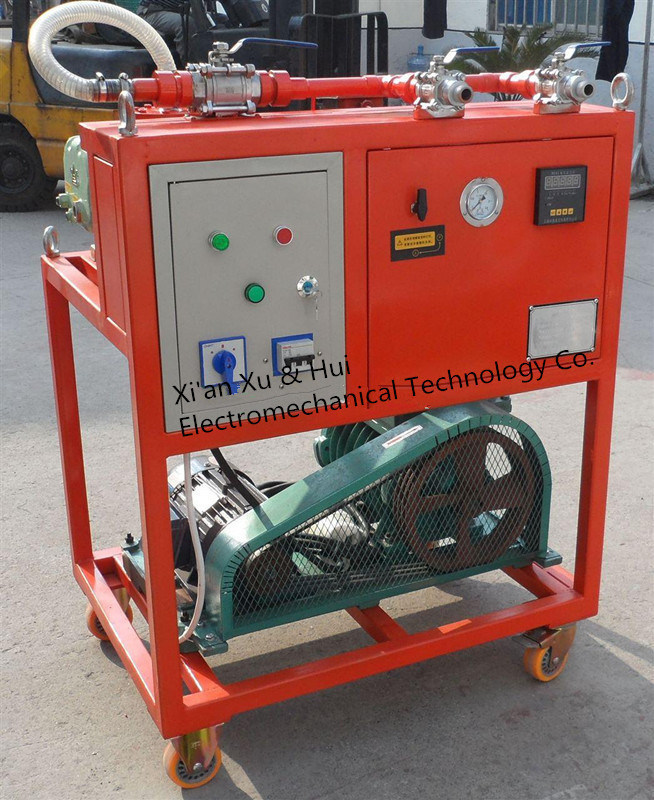

XHBQ304 হল GCBP, GCBT এবং GIS সরঞ্জামের ইনস্টলেশন, কমিশনিং এবং ওভারহল কাজের জন্য একটি SF6 ইভাকুয়েশন এবং গ্যাস রিফিলিং ডিভাইস। এটি একটি এয়ার-কুলড পুশ-টাইপ ফ্রেমে একটি টু-স্টেজ ব্যাকআপ ভ্যাকুয়াম পাম্প, একটি ভ্যাকুয়াম গেজ এবং একটি বল ভালভ ম্যানিফোল্ডকে একত্রিত করে, তাই একটি কম্পার্টমেন্ট একই সংযোগ বিন্দু থেকে পাম্প করা এবং রিফিল করা যেতে পারে।

বৈদ্যুতিক সিস্টেমে স্বয়ংক্রিয় ফেজ নিশ্চিতকরণ এবং ম্যানুয়াল চেঞ্জওভার সহ একটি থ্রি-ফেজ ফাইভ-ওয়্যার সাপ্লাই ব্যবহার করা হয়, সাথে ফেজ-লস সুরক্ষা এবং একটি পাওয়ার-ফেলিউর সুরক্ষা ফাংশন যা সাপ্লাই কমে গেলে ভ্যাকুয়াম পাম্পে তেল ফিরে আসা প্রতিরোধ করে।

পণ্য দেখুন

এই সেটটি কাদের জন্য

এই ডিভাইসটি সেই দলগুলির জন্য নির্দিষ্ট করা হয়েছে যারা SF6 কম্পার্টমেন্ট খোলে এবং সঠিক গ্যাস অবস্থায় সেগুলিকে পরিষেবাতে ফিরিয়ে আনতে হয়।

GIS এবং GCBP ইনস্টলেশন ক্রু নতুন সাবস্টেশনগুলির কমিশনিংয়ের সময় কম্পার্টমেন্টগুলি খালি এবং রিফিল করছে।

ট্রান্সমিশন এবং ট্রান্সফরমেশন ইঞ্জিনিয়ারিং কোম্পানিগুলি SF6 সুইচগিয়ার ইনস্টলেশন পরিচালনা করছে যেখানে গ্যাস হ্যান্ডলিং স্কোপের অংশ।

সুইচগিয়ার প্রস্তুতকারক এবং প্ল্যান্ট রক্ষণাবেক্ষণ বিভাগগুলি যারা সমাবেশ, মেরামত এবং রুটিন গ্যাস কাজের জন্য একটি গ্যাস কার্ট রাখে।

ডিভাইসটি খালি করে এবং রিফিল করে; কম্পার্টমেন্ট পরিষেবাতে ফিরিয়ে আনার আগে গ্যাসের গুণমান (আর্দ্রতা এবং বিশুদ্ধতা) পৃথক যন্ত্র দিয়ে যাচাই করতে হবে।

মূল বৈশিষ্ট্য

টু-স্টেজ ব্যাকআপ ভ্যাকুয়াম পাম্প রেট 60 m³/h, 10 Pa এর আলটিমেট ভ্যাকুয়াম সহ ডিভাইস সীমা হিসাবে উদ্ধৃত।

পুরো সেটটি একটি একক থ্রি-ফেজ ফাইভ-ওয়্যার সাপ্লাইতে চলে যার মোট শক্তি ≤ 2.5 kW এবং শব্দ ≤ 60 dB (A)।

ম্যানুয়াল চেঞ্জওভার সহ স্বয়ংক্রিয় ফেজ নিশ্চিতকরণ, তাই ভুল ফেজ সাপ্লাইতে পাম্প বিপরীত দিকে চলতে পারে না।

প্রধান মেশিনগুলির জন্য ফেজ-লস সুরক্ষা এবং পাওয়ার-ফেলিউর সুরক্ষা যা পাম্প তেল সিস্টেমে ফিরে আসা প্রতিরোধ করে।

তিনটি 316 Gu-টাইপ ভ্যাকুয়াম বল ভালভ স্পষ্টভাবে দৃশ্যমান খোলা এবং বন্ধ অবস্থান সহ, যা সাইটে ভুল অপারেশনের সম্ভাবনা কমিয়ে দেয়।

ডিজিটাল ভ্যাকুয়াম গেজ যা পুরো সময় ভ্যাকুয়ামিংয়ের অগ্রগতি দেখায়, সাথে SF6 রিচার্জিং ডিভাইসের জন্য একটি DN8 সংযোগ স্লট।

এয়ার-কুলড পুশ-টাইপ ফ্রেম, হাইড্রোফোবিক 5 মিটার এবং 3 মিটার হোস এবং বিভিন্ন সরঞ্জাম ইন্টারফেসের জন্য সংযোগ প্লাগ-ইনগুলির একটি পছন্দ সহ।

প্রযুক্তিগত স্পেসিফিকেশন

কর্মক্ষমতা

প্যারামিটার	মান
মডেল	XHBQ304
প্রকার	এয়ার-কুলড পুশ-টাইপ
পাম্পিং রেট	60 m³/h
আলটিমেট ভ্যাকুয়াম (ফোরলাইন পাম্প)	10 Pa, ডিভাইস সীমা হিসাবে বলা হয়েছে
ফোরলাইন পাম্প পাওয়ার	1.5 kW
মোট শক্তি	≤ 2.5 kW
শব্দ	≤ 60 dB (A)
কাজের তাপমাত্রা	-10 °C – 40 °C

শারীরিক এবং বৈদ্যুতিক

প্যারামিটার	মান
পাওয়ার সাপ্লাই	থ্রি-ফেজ ফাইভ-ওয়্যার, 380 V 50 Hz রেট করা; অপারেটিং ভোল্টেজ 380 – 460 V AC
মাত্রা	86 × 65 × 91 সেমি
ওজন	150 কেজি
হোস সেট	5 মিটার এবং 3 মিটার হাইড্রোফোবিক হোস
গ্যাস সংযোগ	SF6 রিচার্জিং ডিভাইসের জন্য DN8 সংযোগ স্লট

প্রধান উপাদান

নং।	উপাদান	স্পেসিফিকেশন	পরিমাণ
1	ভ্যাকুয়াম পাম্প	রেট করা গতি 60 m³/h, জার্মানি থেকে আমদানি করা	1
2	কনডুইট	—	1
3	বল ভালভ, সোলেনয়েড ভালভ (ঐচ্ছিক)	316 Gu-টাইপ ভ্যাকুয়াম বল ভালভ	2
4	সংযোগ স্লট	DN8, SF6 গ্যাস রিচার্জিং ডিভাইস সংযোগ করতে ব্যবহৃত	1
5	কনডুইট	—	1
6	বল ভালভ	316 Gu-টাইপ ভ্যাকুয়াম বল ভালভ	1
7	ভ্যাকুয়াম গেজ	ডিজিটাল ভ্যাকুয়াম গেজ	1
8	বল ভালভ	316 Gu-টাইপ ভ্যাকুয়াম বল ভালভ	1
9	সংযোগ প্লাগ-ইন	—	1
10	হোস	5 মিটার / 3 মিটার, হাইড্রোফোবিক উপাদান	2
11	সংযোগ প্লাগ-ইন	বিভিন্ন বৈদ্যুতিক সরঞ্জাম ইন্টারফেস নির্বাচনযোগ্য	1

ইভাকুয়েশন পদ্ধতি

1.খালি করার জন্য সরঞ্জামটি পরীক্ষা করুন এবং নিশ্চিত করুন যে এর অভ্যন্তরীণ চাপ শূন্য গেজ চাপের উপরে নয়।

2.পাওয়ার সাপ্লাই সংযোগ করুন এবং শুরু করার আগে ডিভাইসের সমস্ত ভালভ বন্ধ করুন।

3.প্রধান পাওয়ার চালু করুন। ফেজ সিকোয়েন্স সঠিক হলে লাল বোতামটি জ্বলে; যদি এটি না জ্বলে, বৈদ্যুতিক বাক্সে ফেজ সিলেক্টর পরিবর্তন করুন।

4.প্রধান ভালভ খুলুন এবং ভ্যাকুয়াম পাম্প চালু করতে সবুজ বোতাম টিপুন।

5.পাম্প তেলের স্তর পরীক্ষা করুন: এটি তেলের চিহ্নের প্রায় 2/3 এ থাকা উচিত। যদি এটি কম থাকে তবে পাম্প বন্ধ করুন এবং টপ আপ করুন, অথবা যদি তেল বহন করা হয় তবে এটি ড্রেন করুন।

6.ব্যবহৃত পাম্পিং লাইনের ভালভগুলি খুলুন, ভ্যাকুয়াম গেজ চালু করুন এবং ছোট বল ভালভ সার্কিটে সিস্টেমের ভ্যাকুয়াম পর্যবেক্ষণ করুন।

পাম্প বন্ধ করা

1.প্রথমে প্রধান ইনটেক ভালভ বন্ধ করুন।

2.ডিভাইসের সমস্ত ভালভ বন্ধ করুন।

3.ভ্যাকুয়াম গেজ বন্ধ করুন।

4.বৈদ্যুতিক বাক্সে লাল বোতাম টিপুন, ভ্যাকুয়াম পাম্প বল ভালভ বন্ধ করুন এবং তারপরে প্রধান পাওয়ার বন্ধ করুন।

রিফিলিং পদ্ধতি

1.সংযোগ লাইন খালি করার পরে, ভ্যাকুয়াম পাম্প বল ভালভ এবং ভ্যাকুয়াম গেজ ভালভ বন্ধ করুন।

2.SF6 সিলিন্ডারটি ডিভাইসের রিচার্জিং সংযোগে সংযুক্ত করুন।

3.সিলিন্ডার খুলুন এবং চাপ কমানোর ভালভটি প্রয়োজনীয় ফিলিং চাপে সেট করুন, তারপরে লাইন ভালভ খুলুন এবং রিফিলিং শুরু করুন; গ্যাস প্রবাহিত হওয়ার সময় ভ্যাকুয়াম গেজ ভালভ বন্ধ রাখুন।

4.প্রয়োজনীয় চাপ পৌঁছালে, প্রথমে সিলিন্ডার বন্ধ করুন, তারপরে অপারেশন শেষ করতে সমস্ত ভালভ বন্ধ করুন।

রক্ষণাবেক্ষণ

ডিভাইস এবং চারপাশের এলাকা পরিষ্কার এবং শুকনো রাখুন।

পাম্প তেলের স্তর পর্যবেক্ষণ করুন এবং এটি তেলের চিহ্নের 2/3 এ রাখুন; নতুন পাম্পে প্রথম 100 ঘন্টা পরে তেল পরিবর্তন করুন, তারপরে প্রতি 500 – 1000 ঘন্টা পর পর।

যদি দীর্ঘ পরিষেবা পরে অর্জনযোগ্য ভ্যাকুয়াম কমে যায়, তবে সাধারণ কারণগুলি হল তেলে ঘনীভূত গ্যাস, তেল নষ্ট হওয়া বা রাবার অংশগুলি পুরানো হয়ে যাওয়া; একটি তেল পরিবর্তন বা একটি সিল প্রতিস্থাপন সাধারণত এটি পুনরুদ্ধার করে।

ভ্যাকুয়াম গেজ একটি নির্ভুল যন্ত্র এবং এর সেন্সর একটি ব্যবহারযোগ্য অংশ; এটি শুকনো সংরক্ষণ করুন, পরিষ্কার রাখুন এবং কম্পন এড়িয়ে চলুন।

যদি গেজ রিডিং ভুল হয়, সিলিং রিং এবং গেজ সিল পরীক্ষা করুন এবং ক্ষতিগ্রস্ত হলে সেগুলি প্রতিস্থাপন করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১।ডিভাইসের কী সাপ্লাই প্রয়োজন?

থ্রি-ফেজ ফাইভ-ওয়্যার, 3Φ 380 V, মোট শক্তি 2.5 kW এর বেশি নয়। ফেজ সিকোয়েন্স সঠিক হলে লাল বোতামটি জ্বলে; যদি এটি অন্ধকার থাকে, বৈদ্যুতিক বাক্সে ফেজ সিলেক্টর পরিবর্তন করতে হবে।

প্রশ্ন ২।খালি করার আগে কী পরীক্ষা করতে হবে?

খালি করার জন্য সরঞ্জামের ভিতরের চাপ শূন্য গেজ চাপের উপরে নয়, এবং পাম্প চালু করার আগে ডিভাইসের সমস্ত ভালভ বন্ধ আছে।

প্রশ্ন ৩।পাম্প তেল কত ঘন ঘন পরিবর্তন করতে হবে?

নতুন পাম্পে প্রথম 100 ঘন্টা পরে, তারপরে প্রতি 500 থেকে 1000 ঘন্টা পর পর। অপারেশনের সময় তেলের স্তর তেলের চিহ্নের প্রায় 2/3 এ থাকা উচিত।

প্রশ্ন ৪।অর্জনযোগ্য ভ্যাকুয়াম কত?

10 Pa হল টু-স্টেজ 60 m³/h পাম্প সহ ডিভাইস সীমা হিসাবে বলা হয়েছে; গেজটি খালি করার যেকোনো পয়েন্টে অগ্রগতি দেখায়।

প্রশ্ন ৫।কীভাবে কম্পার্টমেন্টে গ্যাস ফেরত দেওয়া হয়?

লাইন খালি এবং পাম্প ও গেজ ভালভ বন্ধ থাকার পর, SF6 সিলিন্ডারটি রিচার্জিং পয়েন্টে সংযুক্ত করা হয়, চাপ কমানোর ভালভটি প্রয়োজনীয় ফিলিং চাপে সেট করা হয়, এবং সেই চাপ না পৌঁছানো পর্যন্ত লাইন ভালভ খোলা হয়।

কনফিগারেশন পরীক্ষা

আমাদের কম্পার্টমেন্টের আয়তন এবং আপনি যে সরঞ্জাম সংযোগকারী ব্যবহার করেন তা বলুন, এবং আমরা আপনার সাইটের জন্য হোস সেট এবং সংযোগ প্লাগ-ইনগুলি নিশ্চিত করব।
