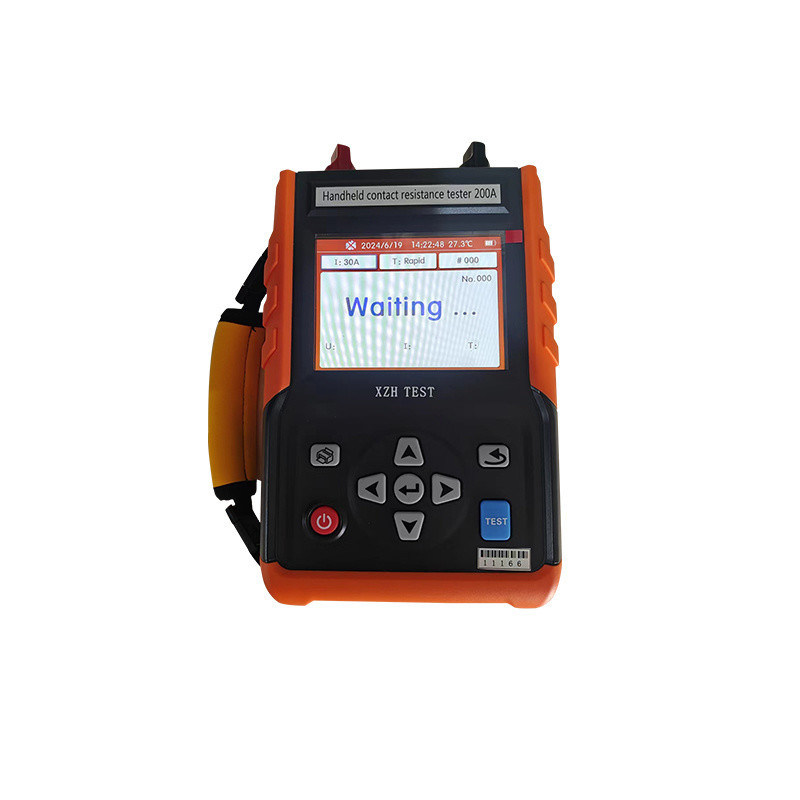

XHHL3200 লুপ রেজিস্ট্যান্স টেস্টার হল একটি উচ্চ-নির্ভুল ডিজিটাল সুইচিং পরীক্ষা যন্ত্র যা . উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-পাওয়ার কনস্ট্যান্ট-কারেন্ট সুইচিং পাওয়ার সাপ্লাই প্রযুক্তি ব্যবহার করে, এটি মাইক্রো-ওহম স্তরে কন্টাক্ট রেজিস্ট্যান্স পরিমাপ করে। এটি সুইচ এবং বৈদ্যুতিক যন্ত্রপাতির কন্টাক্ট রেজিস্ট্যান্স এবং লুপ রেজিস্ট্যান্স পরিমাপের জন্য ব্যাপকভাবে ব্যবহৃত হয়, সেইসাথে কেবল, তার এবং ওয়েল্ডিংয়ের কন্টাক্ট রেজিস্ট্যান্স পরিমাপের জন্য। আউটপুট কারেন্ট এবং পরিমাপ করা রেজিস্ট্যান্স একটি 7-ইঞ্চি উচ্চ-উজ্জ্বলতা টাচ কালার এলসিডি-তে একসাথে প্রদর্শিত হয় এবং ফলাফলগুলি ইউএসবি ফ্ল্যাশ ড্রাইভে আউটপুট বা সংরক্ষণ করা যেতে পারে, যেকোনো সময় ডেটা পুনরুদ্ধারের জন্য পাওয়ার-অফ স্টোরেজ সহ।
প্রয়োগের পরিধিযেহেতু পরিমাপের নির্ভুলতা ওয়্যারিং পদ্ধতি এবং নমুনার অবস্থার উপর নির্ভর করে, তাই যন্ত্রটি একটি চার-টার্মিনাল (কেলভিন) সংযোগ ব্যবহার করে যা টেস্ট-লিড রেজিস্ট্যান্সের প্রভাব দূর করে এবং ফিল্ডে সুইচগিয়ার পরীক্ষার জন্য নির্ভরযোগ্য যোগাযোগ এবং পরিষ্কার যোগাযোগ পৃষ্ঠের জন্য ডিজাইন করা হয়েছে।
মূল বৈশিষ্ট্য
একটি ডেডিকেটেড অ্যান্ড্রয়েড ফোন বা ট্যাবলেট অ্যাপের মাধ্যমে নিয়ন্ত্রণ করা যেতে পারে (উইচ্যাট অফিসিয়াল অ্যাকাউন্ট অনুসরণ করে ডাউনলোড করা হয়েছে), পরীক্ষার ডেটা সুবিধাজনক পর্যালোচনার জন্য সংরক্ষণ এবং আপলোড করা হয়।
ব্যাক-ইএমএফ সার্জ, ওপেন-সার্কিট এবং পরীক্ষার সময় পাওয়ার-অফ, এবং পাওয়ার-সোর্স অতিরিক্ত গরম হওয়ার বিরুদ্ধে একাধিক সুরক্ষা ফাংশন, সিঙ্ক্রোনাস শ্রবণ অ্যালার্ম সহ।
বুদ্ধিমান পাওয়ার ম্যানেজমেন্ট যন্ত্রটিকে তার সর্বনিম্ন পাওয়ার অবস্থায় কাজ করে রাখে, শক্তি সাশ্রয় করে এবং তাপ কমায়।
উচ্চ আউটপুট ভোল্টেজ এবং প্রশস্ত পরিমাপ পরিসীমা।
পরীক্ষার কারেন্ট একটি উচ্চ-নির্ভুল উচ্চ-কারেন্ট কনস্ট্যান্ট-কারেন্ট উৎস থেকে আসে, ম্যানুয়াল সমন্বয়ের প্রয়োজন হয় না, দ্রুত এবং নির্ভুল পরীক্ষার জন্য।
চার-টার্মিনাল ওয়্যারিং পদ্ধতি কার্যকরভাবে পরীক্ষার লাইনের রেজিস্ট্যান্সের প্রভাব দূর করে।
7-ইঞ্চি উচ্চ-উজ্জ্বলতা টাচ কালার এলসিডি, শক্তিশালী আলোতে স্পষ্টভাবে পঠনযোগ্য, চীনা/ইংরেজি সুইচিং সহ সম্পূর্ণ টাচ অপারেশন।
বিল্ট-ইন পারপেচুয়াল ক্যালেন্ডার ক্লক এবং পাওয়ার-অফ স্টোরেজ, যেকোনো সময় পর্যালোচনার জন্য 1,000 সেট পর্যন্ত পরীক্ষার ডেটা রেকর্ড করে।
কম্পিউটার যোগাযোগ এবং ইউএসবি ফ্ল্যাশ-ড্রাইভ ডেটা স্টোরেজের জন্য ব্লুটুথ, আরএস232 এবং ইউএসবি ইন্টারফেস।
পরিমাপের ফলাফল প্রিন্ট করার জন্য বিল্ট-ইন প্যানেল মাইক্রো প্রিন্টার।
প্রযুক্তিগত পরামিতি
| পরামিতি |
স্পেসিফিকেশন |
| পরীক্ষার কারেন্ট |
50A, 100A, 150A, 200A |
| পরিমাপ পরিসীমা |
0 - 100mΩ (50A); 0 - 50mΩ (100A); 0 - 25mΩ (150A); 0 - 20mΩ (200A) |
| রেজোলিউশন |
ন্যূনতম 0.1µΩ |
| নির্ভুলতা |
± (0.5% + 2 ডিজিট) |
| পাওয়ার |
1000W |
| কাজের মোড |
ধারাবাহিক পরিমাপ |
| পাওয়ার সাপ্লাই |
AC220V ± 10%, 50Hz |
| অপারেটিং তাপমাত্রা |
0℃ - 40℃ |
ওয়্যারিং এবং অপারেশন
রঙ মিলিয়ে ডেডিকেটেড টেস্ট লিডগুলি সংযুক্ত করুন, লাল থেকে লাল এবং কালো থেকে কালো। মোটা কারেন্ট লাইনগুলি সংশ্লিষ্ট I+ এবং I- টার্মিনালে শক্তভাবে স্ক্রু করুন, পাতলা ভোল্টেজ লাইনগুলি V+ এবং V- সকেটে প্রবেশ করান এবং দুটি টেস্ট ক্লিপ পরীক্ষা করা নমুনার দুটি প্রান্তে ক্ল্যাম্প করুন। নিশ্চিত করুন যে টেস্ট ক্লিপগুলির সমস্ত সংযোগ পৃষ্ঠ নমুনার সাথে নির্ভরযোগ্যভাবে যোগাযোগ করে; যদি যোগাযোগ পৃষ্ঠে অক্সিডেশন পাওয়া যায়, তবে প্রথমে অক্সাইড স্তরটি সরিয়ে ফেলুন। ওয়্যারিং করার পরে, পাওয়ার চালু করুন এবং পরীক্ষার সময় নির্বাচন করুন; যন্ত্রটি স্বয়ংক্রিয়ভাবে চার্জিং, কারেন্ট স্থিতিশীলতা এবং রেজিস্ট্যান্স পরিমাপ সম্পন্ন করে।
পরীক্ষার কারেন্ট 50A, 100A, 150A এবং 200A এর মধ্যে নির্বাচনযোগ্য, এবং পরীক্ষার সময় 10S, 30S, 45S, 60S, 300S, 600S এবং 999S এর মধ্যে। সম্পন্ন হওয়ার পরে, ফলাফল স্থানীয়ভাবে সংরক্ষণ করা যেতে পারে, একটি ইউএসবি ড্রাইভে সংরক্ষণ করা যেতে পারে বা প্রিন্ট করা যেতে পারে। প্যারামিটার-সেটিংস মেনু উজ্জ্বলতা সমন্বয়, ব্লুটুথ সংযোগ (সম্পূর্ণ ফোন নিয়ন্ত্রণের জন্য QR কোডের মাধ্যমে), এবং চীনা/ইংরেজি ভাষা সুইচিংয়ের অনুমতি দেয়।
নিরাপত্তা নোট
অপারেটরের বৈদ্যুতিক সরঞ্জাম বা যন্ত্রপাতির ব্যবহারের সাধারণ জ্ঞান থাকা উচিত।
পরীক্ষার পরে, রিসেট কী টিপুন এবং পাওয়ার বন্ধ করুন। যন্ত্রটি চালু থাকা অবস্থায় টেস্ট কেবলগুলি কখনই বিচ্ছিন্ন বা সংযোগ করবেন না।
যদি যন্ত্রটি অস্বাভাবিক আচরণ করে, তবে এটি রিসেট করার জন্য প্রথমে রিসেট কী টিপুন।
রক্ষণাবেক্ষণ শুধুমাত্র পেশাদারদের দ্বারা করা উচিত; অভ্যন্তরীণ ত্রুটিগুলি নিজে পরিচালনা করার চেষ্টা করবেন না।
এই যন্ত্রটি শুধুমাত্র লুপ রেজিস্ট্যান্স পরিমাপের জন্য; ইন্ডাকটিভ সার্কিট পরিমাপ করার অনুমতি নেই।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1. XHHL3200 কোন পরীক্ষার কারেন্ট এবং পরিমাপ পরিসীমা সমর্থন করে?
যন্ত্রটি চারটি পরীক্ষার কারেন্ট সরবরাহ করে: 50A, 100A, 150A এবং 200A। সংশ্লিষ্ট পরিসীমাগুলি হল 0-100mΩ (50A), 0-50mΩ (100A), 0-25mΩ (150A) এবং 0-20mΩ (200A), ন্যূনতম রেজোলিউশন 0.1µΩ এবং নির্ভুলতা ± (0.5% + 2 ডিজিট)।
প্রশ্ন 2. যন্ত্রটি নমুনার সাথে কীভাবে সংযুক্ত হয়?
এটি একটি চার-টার্মিনাল (কেলভিন) ওয়্যারিং পদ্ধতি ব্যবহার করে। রঙ মিলিয়ে লিডগুলি সংযুক্ত করুন, লাল থেকে লাল এবং কালো থেকে কালো, মোটা কারেন্ট লাইনগুলি I+ এবং I- টার্মিনালে শক্ত করুন, পাতলা ভোল্টেজ লাইনগুলি V+ এবং V- সকেটে প্রবেশ করান এবং দুটি টেস্ট ক্লিপ নমুনার দুটি প্রান্তে ক্ল্যাম্প করুন। নিশ্চিত করুন যে ক্ল্যাম্প যোগাযোগ পৃষ্ঠগুলি পরিষ্কার এবং নমুনার সাথে নির্ভরযোগ্যভাবে যোগাযোগ করে।
প্রশ্ন 3. এটি কি ইন্ডাকটিভ সার্কিট পরিমাপ করতে পারে?
না। যন্ত্রটি শুধুমাত্র লুপ রেজিস্ট্যান্স পরিমাপের জন্য ডিজাইন করা হয়েছে, এবং ইন্ডাকটিভ সার্কিট পরিমাপ করার অনুমতি নেই।
প্রশ্ন 4. পরিমাপের ফলাফলগুলি কীভাবে সংরক্ষণ এবং রপ্তানি করা হয়?
যন্ত্রটিতে একটি বিল্ট-ইন পারপেচুয়াল ক্যালেন্ডার ক্লক এবং পাওয়ার-অফ স্টোরেজ রয়েছে যা যেকোনো সময় পর্যালোচনার জন্য 1,000 সেট পর্যন্ত পরীক্ষার ডেটা রেকর্ড করে। ডেটা একটি ইউএসবি ফ্ল্যাশ ড্রাইভেও সংরক্ষণ করা যেতে পারে, এবং যন্ত্রটি কম্পিউটার যোগাযোগের জন্য ব্লুটুথ, আরএস232 এবং ইউএসবি ইন্টারফেস সরবরাহ করে, পাশাপাশি ফলাফল প্রিন্ট করার জন্য একটি বিল্ট-ইন প্যানেল মাইক্রো প্রিন্টার।
প্রশ্ন 5. কী বিক্রয়োত্তর সেবা প্রদান করা হয়?
ক্রয়ের তারিখ থেকে, যন্ত্রটি পণ্যের গুণমানের সমস্যার জন্য এক বছরের জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপনের আওতায় রয়েছে, এবং আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত পরিষেবা সরবরাহ করা হয়। যদি কোনো অস্বাভাবিকতা বা ত্রুটি দেখা দেয়, তবে অনুগ্রহ করে সময়মতো কোম্পানির সাথে যোগাযোগ করুন যাতে সবচেয়ে সুবিধাজনক সমাধান ব্যবস্থা করা যেতে পারে।
