পণ্যের বিবরণ২৪৫০J ওয়ার্কহোর্স
এই XHHV535-4T একটি উচ্চ-শক্তি সম্পন্ন ট্রলি-মাউন্টেড ডিসি হাই-ভোল্টেজ সার্জ জেনারেটর যা ২৪৫০J ডিসচার্জ শক্তি সরবরাহ করে—XHHV535 সিরিজের সর্বোচ্চ—৩৫kV পর্যন্ত ভূগর্ভস্থ পাওয়ার কেবল ফল্ট টেস্টিং এবং ডিসি উইথস্ট্যান্ড ভোল্টেজ বিশ্লেষণের জন্য। একটি একক ৪μF/৩৫kV এনার্জি স্টোরেজ ক্যাপাসিটর এর উপর ভিত্তি করে নির্মিত, এটি একটি সরলীকৃত, সাশ্রয়ী একক-ক্যাপাসিটর ডিজাইনে চ্যালেঞ্জিং উচ্চ-প্রতিরোধের কেবল ফল্টের জন্য সর্বোচ্চ ফ্ল্যাশওভার শক্তি সরবরাহ করে।

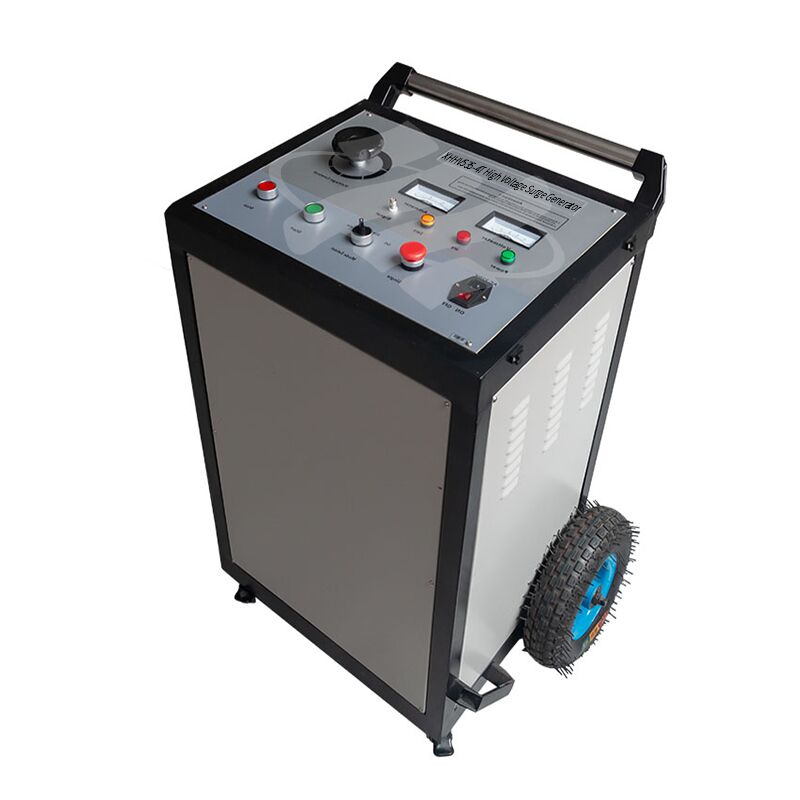

একটি ডিসি হাই-ভোল্টেজ উৎস, এনার্জি স্টোরেজ ক্যাপাসিটর, ডিসচার্জ বল গ্যাপ, স্বয়ংক্রিয় ডিসচার্জ ডিভাইস, এবং বিল্ট-ইন ফল্ট স্যাম্পলিং ওয়েভফর্ম মডিউলকে একটি মোবাইল ট্রলি চ্যাসিস (১১৯ কেজি) এর মধ্যে একত্রিত করে, XHHV535-4T ট্রাই-মোড অপারেশন বৈশিষ্ট্যযুক্ত: ডিসি উইথস্ট্যান্ড ভোল্টেজ টেস্টিং, একক ইমপালস ডিসচার্জ, এবং ৭-সেকেন্ড অটো-ইমপালস টাইমিং সহ পর্যায়ক্রমিক সাইকেল ডিসচার্জ। একটি ডুয়াল-Q লাইন কমিউনিকেশন সকেট উচ্চ-ভোল্টেজ ফ্ল্যাশওভার টেস্টিংয়ের সময় কেবল ফল্ট লোকেটরগুলির সাথে সিঙ্ক্রোনাইজড ওয়েভফর্ম অধিগ্রহণের সুবিধা দেয়। ট্রলির মানবীকৃত ডিজাইন ওয়ার্কশপ এবং ল্যাবরেটরি পরিবেশে সহজে চলাচলের সুবিধা দেয়।
কেন XHHV535-4T বেছে নেবেন?
সর্বোচ্চ শক্তি, ন্যূনতম জটিলতা—XHHV535-4T একটি প্রমাণিত একক-ক্যাপাসিটর আর্কিটেকচারের মাধ্যমে XHHV535 পরিবারের সর্বোচ্চ একক-পালস ডিসচার্জ শক্তি (২৪৫০J) সরবরাহ করে। যে সংস্থাগুলি মাল্টি-ভোল্টেজ সুইচিং নমনীয়তার চেয়ে সর্বোচ্চ ফ্ল্যাশওভার শক্তিকে অগ্রাধিকার দেয়, তাদের জন্য ৪T কম উপাদান, কম রক্ষণাবেক্ষণ জটিলতা এবং ৩-স্পিড XHHV535-4TS এর তুলনায় আরও সহজলভ্য মূল্যের সাথে ব্যতিক্রমী মূল্য সরবরাহ করে। উচ্চ-প্রতিরোধের কেবল ফল্ট অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে ফল্ট বাধা অতিক্রম করার জন্য সর্বোচ্চ ডিসচার্জ শক্তি গুরুত্বপূর্ণ।
২৪৫০Jসর্বোচ্চ সার্জ শক্তি
৩৫kVআউটপুট ভোল্টেজ
৪μFক্যাপাসিটর
২kVAসার্জ পাওয়ার
৭সেঅটো-ইমপালস সাইকেল
মূল বৈশিষ্ট্য
- ২৪৫০J সর্বোচ্চ ডিসচার্জ শক্তি—চ্যালেঞ্জিং উচ্চ-প্রতিরোধের ফল্টের জন্য XHHV535 সিরিজের সর্বোচ্চ
- ট্রাই-মোড অপারেশন: ডিসি উইথস্ট্যান্ড ভোল্টেজ, একক ইমপালস, এবং পর্যায়ক্রমিক সাইকেল ডিসচার্জ
- ৭-সেকেন্ড অটো-ইমপালস টাইমিং ম্যানুয়াল ওভাররাইড ক্ষমতা সহ
- বিল্ট-ইন ফল্ট স্যাম্পলিং ওয়েভফর্ম মডিউল উচ্চ-নির্ভুল কেবল ফল্ট টেস্ট ওয়েভফর্ম অধিগ্রহণের জন্য
- কমিউনিকেশন সকেট (সিগন্যাল পোর্ট): সিঙ্ক্রোনাইজড ফ্ল্যাশওভার স্যাম্পলিংয়ের জন্য কেবল ফল্ট লোকেটরগুলির সাথে ডুয়াল-Q লাইন ইন্টারফেস
- জিরো-স্টার্ট সুরক্ষা: ভোল্টেজ নব শূন্য অবস্থানে না থাকলে উচ্চ ভোল্টেজ ব্লক করা হয়
- অটো-ডিসচার্জ: স্টপ বা শাটডাউন করার সময় অবশিষ্ট ক্যাপাসিটর ভোল্টেজ স্বয়ংক্রিয়ভাবে ডিসচার্জ হয়
- ডুয়াল ২.৫-লেভেল পয়েন্টার মিটার রিয়েল-টাইম ভোল্টেজ এবং কারেন্ট পর্যবেক্ষণের জন্য
- শক্তিশালী একক-ক্যাপাসিটর আর্কিটেকচার: সরলীকৃত রক্ষণাবেক্ষণ, কম মোট মালিকানা ব্যয়

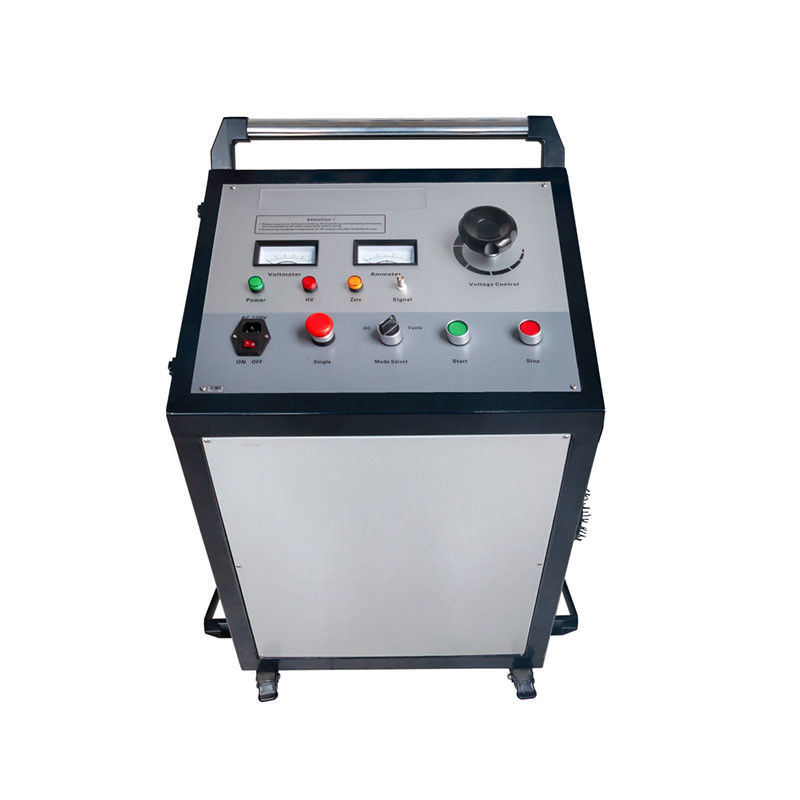

ফ্রন্ট প্যানেল লেআউট
| নিয়ন্ত্রণ |
কার্যকারিতা |
| অ্যামিটার |
রিয়েল-টাইমে লো-ভোল্টেজ সাইড কারেন্ট নির্দেশ করে |
| ভোল্টমিটার |
হাই-ভোল্টেজ আউটপুট লেভেল দেখায় |
| জিরো ইন্ডিকেটর |
ভোল্টেজ নব শূন্য অবস্থানে; স্টার্ট কার্যকর হওয়ার আগে আলোকিত হতে হবে |
| HV ইন্ডিকেটর |
আলোকিত = হাই ভোল্টেজ সক্রিয়; বন্ধ = কোনও হাই ভোল্টেজ আউটপুট নেই |
| পাওয়ার ইন্ডিকেটর |
পাওয়ার সুইচ অন করার পরে AC220V পাওয়ার স্বাভাবিক হলে আলোকিত হয় |
| পাওয়ার সুইচ |
AC220V ৫০Hz ইনপুট; ৮A ফিউজ; প্রধান সিস্টেম পাওয়ার নিয়ন্ত্রণ |
| মোড সিলেক্টর |
উইথস্ট্যান্ড ভোল্টেজ (DC), একক ইমপালস, সাইকেল ডিসচার্জ |
| স্টার্ট বাটন |
শূন্য অবস্থায় উচ্চ ভোল্টেজ শুরু করে; HV আলো জ্বলে; নন-জিরো = অবৈধ |
| স্টপ বাটন |
হাই-ভোল্টেজ আউটপুট বন্ধ করে; ডিভাইস এবং কেবলের অবশিষ্ট ভোল্টেজ স্বয়ংক্রিয়ভাবে ডিসচার্জ করে |
| ভোল্টেজ কন্ট্রোল নব |
শূন্য অবস্থা = শূন্য আলো জ্বলে; HV স্টার্টের পরে, ভোল্টেজ বাড়ানোর জন্য ঘোরান |
| সিগন্যাল সকেট |
ফ্ল্যাশওভার ওয়েভফর্ম স্যাম্পলিংয়ের জন্য কেবল ফল্ট লোকেটরের সাথে ডুয়াল-Q লাইন |
প্রযুক্তিগত পরামিতি
| আউটপুট ভোল্টেজ |
০–৩৫kV (ধারাবাহিক সমন্বয়) |
| বিল্ট-ইন ক্যাপাসিটর |
৪μF/৩৫kV |
| ডিসচার্জ শক্তি |
২৪৫০J |
| সার্জ পাওয়ার |
২kVA |
| অটো-ইমপালস টাইম |
~৭সে স্বয়ংক্রিয় (ম্যানুয়াল ওভাররাইড উপলব্ধ) |
| ভোল্টেজ নির্ভুলতা |
২.৫ স্তর |
| হাই-ভোল্টেজ ডিভাইডার |
বিল্ট-ইন; রিয়েল-টাইম হাই-ভোল্টেজ সাইড মিটারিং |
| অপারেটিং মোড |
ডিসি উইথস্ট্যান্ড / একক ইমপালস / সাইকেল ডিসচার্জ |
| সুরক্ষা ব্যবস্থা |
জিরো-স্টার্ট ইন্টারলক, অটো-ডিসচার্জ, ওভার-কারেন্ট, ওভার-ভোল্টেজ |
| ওয়েভফর্ম স্যাম্পলিং |
বিল্ট-ইন ফল্ট স্যাম্পলিং মডিউল + কমিউনিকেশন সকেট |
| পাওয়ার সাপ্লাই |
AC220V±১০%, ৫০Hz±২Hz (অন্যান্য ফ্রিকোয়েন্সি কাস্টমাইজযোগ্য) |
| পরিবেষ্টিত তাপমাত্রা |
-২০ – +৫০°C |
লক্ষ্য অ্যাপ্লিকেশন
XHHV535-4T কেবল টেস্টিং ওয়ার্কশপ, পাওয়ার ইউটিলিটি রক্ষণাবেক্ষণ ডিপো, শিল্প বৈদ্যুতিক টেস্টিং দল, এবং বাজেট-সচেতন টেস্টিং পরিষেবা প্রদানকারীদের জন্য কাজ করে যাদের উচ্চ-প্রতিরোধের ফল্ট সমাধানের জন্য সর্বোচ্চ একক-পালস ডিসচার্জ শক্তি প্রয়োজন। একক-ক্যাপাসিটর আর্কিটেকচার মাল্টি-স্পিড বিকল্পগুলির তুলনায় কম রক্ষণাবেক্ষণ ওভারহেড এবং উন্নত খরচ-কর্মক্ষমতা সরবরাহ করে, যা এটিকে সেই সংস্থাগুলির জন্য একটি ব্যবহারিক পছন্দ করে তোলে যারা ৩৫kV এবং তার নিচে প্রধানত পরীক্ষা করে এবং ভোল্টেজ-লেভেল ক্যাপাসিটর সুইচিংয়ের প্রয়োজন হয় না। মাল্টি-ভোল্টেজ ক্যাপাসিটর নির্বাচনের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, XHHV535-4TS (৩-স্পিড) দেখুন। ফিল্ড-পোর্টেবল প্রয়োজনের জন্য, XHHV535-2L (২৫ কেজি) বা XHHV535-4Z (৩৫ কেজি) দেখুন।
▎প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: কেবল ফল্ট সনাক্তকরণে একটি হাই ভোল্টেজ সার্জ জেনারেটর কীভাবে কাজ করে?
সার্জ জেনারেটর ত্রুটিপূর্ণ কেবলে একটি উচ্চ-শক্তি সম্পন্ন পালস ডিসচার্জ করে, যা ফল্ট পয়েন্টে একটি নিয়ন্ত্রিত উচ্চ-ভোল্টেজ আর্ক তৈরি করে। এই আর্ক একটি শ্রবণ সংকেত (ভূমিকম্পের মাইক্রোফোন দ্বারা সনাক্তযোগ্য জোরে থাম্পিং শব্দ) এবং একটি ইলেক্ট্রোম্যাগনেটিক পালস (একটি ইন্ডাকটিভ রিসিভার দ্বারা সনাক্তযোগ্য) উভয়ই তৈরি করে। শ্রবণ এবং ইলেক্ট্রোম্যাগনেটিক সংকেত আগমনের সময়গুলির সমন্বয়ের মাধ্যমে, অপারেটররা নির্ভুলতার সাথে সঠিক ফল্ট অবস্থান চিহ্নিত করতে পারে—এই কৌশলটিকে অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন বলা হয়।
প্রশ্ন: বিভিন্ন কেবল প্রকারের জন্য কোন ভোল্টেজ পরিসীমা নির্বাচন করা উচিত?
ভোল্টেজ নির্বাচন সাধারণত কেবলের রেট করা অপারেটিং ভোল্টেজ অনুসরণ করে। লো-ভোল্টেজ কেবলগুলির (১kV পর্যন্ত) জন্য, ৮kV বা ১২kV পরিসীমা ব্যবহার করুন। মাঝারি-ভোল্টেজ ডিস্ট্রিবিউশন কেবলগুলির (৬-১৫kV) জন্য, ১৬kV পরিসীমা উপযুক্ত। হাই-ভোল্টেজ ট্রান্সমিশন কেবলগুলির (৩৫kV এবং তার উপরে) জন্য, ৩২kV পরিসীমা ব্যবহার করুন। সর্বদা কেবলের প্রস্তুতকারকের সর্বোচ্চ পরীক্ষার ভোল্টেজ স্পেসিফিকেশনগুলি দেখুন এবং উচ্চ-ভোল্টেজ অপারেশনের সময় সমস্ত সুরক্ষা ক্লিয়ারেন্স বজায় রাখা নিশ্চিত করুন।
প্রশ্ন: সার্জ জেনারেটর অপারেশনের সময় কোন সুরক্ষা সতর্কতা অবলম্বন করতে হবে?
হাই ভোল্টেজ সার্জ জেনারেটর টেস্টিংয়ের জন্য কঠোর সুরক্ষা প্রোটোকল প্রয়োজন। সংযোগ করার আগে সর্বদা কেবলটি সম্পূর্ণরূপে ডি-এনার্জাইজড এবং সমস্ত পাওয়ার উত্স থেকে বিচ্ছিন্ন আছে কিনা তা যাচাই করুন। সতর্কীকরণ চিহ্ন সহ পরীক্ষার অঞ্চলের চারপাশে একটি ন্যূনতম ৫-মিটার সুরক্ষা পরিধি স্থাপন করুন। সমস্ত কর্মীদের অবশ্যই আর্কি-রেটেড পোশাক, HV ইনসুলেটিং গ্লাভস এবং ডাইইলেকট্রিক ওভারশু সহ উপযুক্ত PPE পরতে হবে। স্বয়ংক্রিয় ডিসচার্জ (পাওয়ার-অফ করার সময়), জরুরি স্টপ, এবং জিরো-ভোল্টেজ ইন্টারলক—এর মতো সমন্বিত সুরক্ষা বৈশিষ্ট্যগুলি অতিরিক্ত সুরক্ষার স্তর সরবরাহ করে তবে এগুলি কখনই সঠিক সুরক্ষা পদ্ধতিগুলির বিকল্প হওয়া উচিত নয়।
প্রশ্ন: এই ইউনিটে একাধিক শক্তি স্তর (জুল) এর সুবিধা কী?
বিভিন্ন শক্তি স্তর বিভিন্ন ডায়াগনস্টিক উদ্দেশ্যে কাজ করে। কম শক্তি সেটিংস (যেমন, ৮৬৪J–১০২৪J) প্রাথমিক ফল্ট নিশ্চিতকরণ এবং উচ্চ-প্রতিরোধের ফল্টগুলি সনাক্ত করার জন্য আদর্শ যেখানে অতিরিক্ত শক্তি কেবলের ক্ষতি বাড়িয়ে তুলতে পারে। মাঝারি শক্তি (১২২৫J–২০৪৮J) বেশিরভাগ রুটিন ফল্ট পিনপয়েন্টিংয়ের জন্য সর্বোত্তম শ্রবণ সংকেত শক্তি সরবরাহ করে। উচ্চ শক্তি (২৪৫০J+) খুব দীর্ঘ কেবল, গভীর কবরস্থ পরিস্থিতি, বা উচ্চ-ইম্পিডেন্স ফল্টগুলির জন্য সংরক্ষিত যা সনাক্তযোগ্য শ্রবণ স্বাক্ষর তৈরি করার জন্য শক্তিশালী আর্ক জেনারেশন প্রয়োজন। তিন-স্তরের নির্বাচন অপারেটরদের ফিল্ড অবস্থার সাথে শক্তি আউটপুট মেলানোর অনুমতি দেয়।
প্রশ্ন: এই সার্জ জেনারেটরের সাথে কী ওয়ারেন্টি এবং সহায়তা অন্তর্ভুক্ত আছে?
উৎপাদন ত্রুটির বিরুদ্ধে ১২ মাসের স্ট্যান্ডার্ড ওয়ারেন্টি এবং আজীবন প্রযুক্তিগত সহায়তা। CE এবং ISO 9001:2015 প্রত্যয়িত। প্রতিটি ইউনিটে সার্জ জেনারেটর, HV আউটপুট কেবল, গ্রাউন্ড কেবল, ডিসচার্জ রড, ব্যবহারকারী ম্যানুয়াল, এবং নিরাপদ পরিবহনের জন্য লকিং কাস্টার সহ একটি হেভি-ডিউটি ট্রলি অন্তর্ভুক্ত রয়েছে। অনুরোধে অন-সাইট ইনস্টলেশন, কমিশনিং, এবং অপারেটর সুরক্ষা প্রশিক্ষণ উপলব্ধ। ডিসচার্জ গ্যাপ, ক্যাপাসিটর, এবং HV ডায়োড সহ খুচরা যন্ত্রাংশ দ্রুত প্রতিস্থাপনের জন্য স্টক করা হয়।
