মাল্টি ফাংশন ডিজিটাল ভূগর্ভস্থ ধাতব তারের পাইপলাইন ডিটেক্টর 15W ট্রান্সমিটার এবং তারের আইডি সঙ্গে XHGX507C1

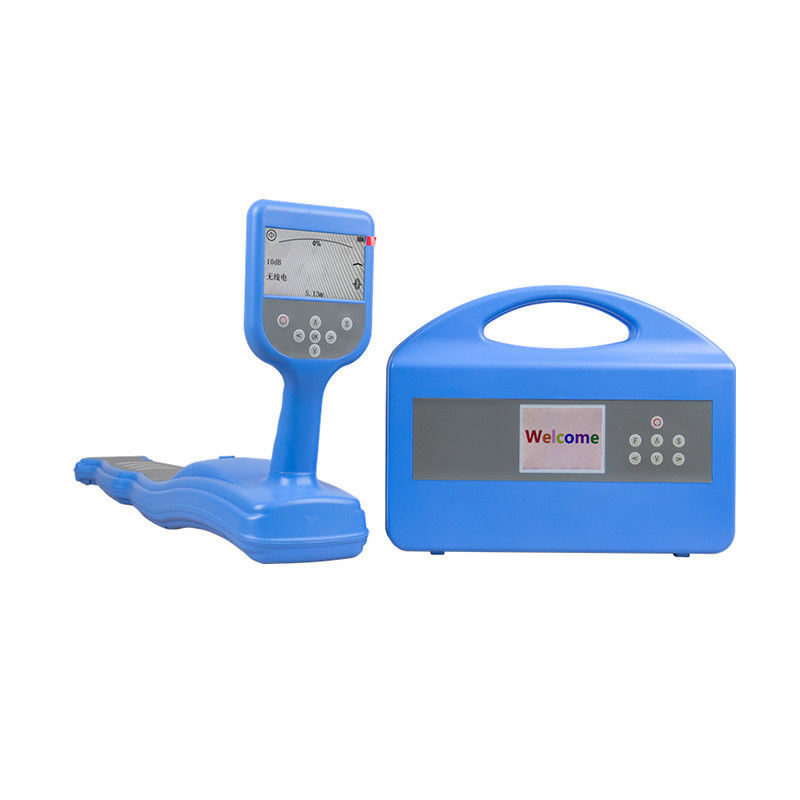

XHGX507C1 কেবল পাইপ লোকেটার হল একটি পেশাদার ভূগর্ভস্থ ইউটিলিটি সনাক্তকরণ ব্যবস্থা যা পৌর পরিকাঠামো, বিদ্যুৎ গ্রিড, টেলিযোগাযোগ এবং পাইপলাইন নেটওয়ার্ক অপারেটরদের জন্য তৈরি করা হয়েছে। সম্পূর্ণ কিটে একটি 15W উচ্চ-ক্ষমতার ট্রান্সমিটার (সর্বোচ্চ 300V সরাসরি আউটপুট, 9টি সামঞ্জস্যযোগ্য স্তর), রিয়েল-টাইম গভীরতা এবং কারেন্ট পরিমাপ সহ একটি নির্ভুল রিসিভার, একটি Φ125mm কাপলিং ক্ল্যাম্প এবং একটি Φ200mm নমনীয় শনাক্তকরণ ক্ল্যাম্প অন্তর্ভুক্ত রয়েছে — কেবল/পাইপের পথ ট্রেসিং, দিক প্রদর্শন, কবরস্থ গভীরতা পরিমাপ (0–20m), 20টি পর্যন্ত কেবলের বুদ্ধিমান শনাক্তকরণ এবং ঐচ্ছিক A-ফ্রেম গ্রাউন্ড-ফল্ট পিনপয়েন্টিং একটি সমন্বিত টুলবক্সে সমর্থন করে।

প্রচলিত লোকেটারগুলির বিপরীতে যেগুলির জন্য ট্রান্সমিটার এবং রিসিভারের মধ্যে বারবার যাতায়াত করতে হয়, XHGX507C1 প্রযুক্তিবিদদের ট্রান্সমিটার প্রান্তে 20টি পর্যন্ত কেবল প্রি-ক্যালিব্রেট করার অনুমতি দেয় (L1–L20 হিসাবে সংখ্যাযুক্ত), তারপর দূরবর্তী প্রান্তে সেগুলি একের পর এক শনাক্ত করে। রিসিভার একটি সবুজ টিক চিহ্ন এবং বিপ দিয়ে একটি সফল মিল চিহ্নিত করে, এবং লাল ক্রস দিয়ে অ-লক্ষ্য কেবলগুলি চিহ্নিত করে — ফিল্ডওয়ার্কের সময় নাটকীয়ভাবে হ্রাস করে এবং মাল্টি-কেবল কাজের সাইটগুলিতে নিরাপত্তা উন্নত করে।

• 15W উচ্চ-ক্ষমতার ট্রান্সমিটার, 9টি স্তর সামঞ্জস্যযোগ্য: সর্বোচ্চ 300V সরাসরি আউটপুট ভোল্টেজ সম্পূর্ণ স্বয়ংক্রিয় রিয়েল-টাইম ইম্পিডেন্স ম্যাচিং, ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা সহ, বিভিন্ন মাটি এবং গ্রাউন্ডিং অবস্থার অধীনে স্থিতিশীল সংকেত ইনজেকশন নিশ্চিত করে।
• তিনটি সংকেত ইনজেকশন পদ্ধতি: সরাসরি সংযোগ (সবচেয়ে শক্তিশালী সংকেত, 20 কিমি পর্যন্ত সনাক্তকরণ পরিসীমা), কাপলিং ক্ল্যাম্প (অ-যোগাযোগ, লাইভ কেবলের জন্য উপযুক্ত), এবং ইন্ডাকশন (তারের প্রয়োজন নেই, 2 মিটারের নিচে কবরস্থ গভীরতার জন্য)। আউটপুট মোড সংযুক্ত আনুষাঙ্গিক দ্বারা স্বয়ংক্রিয়ভাবে সনাক্ত করা হয়।
• 11টি সক্রিয় + প্যাসিভ সনাক্তকরণ ফ্রিকোয়েন্সি: 640Hz থেকে 197kHz পর্যন্ত 11টি সক্রিয় ফ্রিকোয়েন্সি (640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz) এবং 50Hz/60Hz/250Hz পাওয়ার-ফ্রিকোয়েন্সি এবং রেডিও-ফ্রিকোয়েন্সি প্যাসিভ সনাক্তকরণ — মোট 14টি নির্বাচনযোগ্য ফ্রিকোয়েন্সি রিসিভারে।
• রিয়েল-টাইম গভীরতা এবং কারেন্ট পরিমাপ (0–20m): কেন্দ্রের অক্ষের প্লেন-অবস্থান নির্ভুলতা ±5% (কবরস্থ গভীরতা 0–3m) এবং −10% (কবরস্থ গভীরতা 3–20m) এর মধ্যে; উচ্চ-নির্ভরযোগ্যতার গভীরতা যাচাইকরণের জন্য ম্যানুয়াল 45° উপত্যকা এবং 80% ব্রড-পিক পদ্ধতি উপলব্ধ।
• দীর্ঘ-পরিসীমা ট্রেসিং: সরাসরি সংযোগ সাধারণত 0–20 কিমি কেবলের দৈর্ঘ্য পর্যন্ত পৌঁছায়; কাপলিং পদ্ধতি সাধারণত 0–10 কিমি পর্যন্ত পৌঁছায়, গ্রাউন্ডিং প্রতিরোধ, কেবল প্রতিরোধ এবং কবরস্থ গভীরতার উপর নির্ভর করে।
• 20-কেবল শনাক্তকরণ ব্যবস্থা: 20টি পর্যন্ত কেবল প্রি-ক্যালিব্রেট করুন (L1–L20); সনাক্তকরণ পাস করে যখন সনাক্তকরণ কারেন্ট ≥0.3mA হয়, ক্যালিব্রেটেড মানের 75%–135% এর মধ্যে থাকে এবং কারেন্ট দিক তীর মেলে — একটি সবুজ টিক চিহ্ন সহ বিপ হিসাবে দেখানো হয়; অ-লক্ষ্য কেবলগুলি একটি লাল ক্রস দেখায়।
• কারেন্ট দিক বিশ্লেষণ: 640Hz, 1.28kHz, 2.56kHz এবং 3.20kHz এ, রিসিভার সংকেত ফেজ তুলনা করে লক্ষ্য পাইপলাইনকে সংলগ্ন সমান্তরাল লাইন থেকে আলাদা করে — ঘন ইউটিলিটি করিডোরগুলিতে ট্রেসিং ত্রুটির সবচেয়ে সাধারণ কারণ দূর করে।
• গাইডেড ওয়্যার-ক্রুজ এবং ক্লাসিক পজিশনিং ইন্টারফেস: একটি ভিজ্যুয়াল সিমুলেটেড পাইপলাইন এবং দিকনির্দেশক তীর অপারেটরদের সরাসরি লাইনের উপরে গাইড করে; ক্লাসিক মোড একটি কম্পাস ডিসপ্লে যোগ করে, এবং সংকেত বিকৃতি পরিমাপ পিক এবং উপত্যকা ওয়েভফর্মগুলির তুলনা করে ডেটা নির্ভরযোগ্যতা যাচাই করে।
• শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ডিজাইন: আল্ট্রা-ন্যারোব্যান্ড ডিজিটাল ফিল্টারিং সংলগ্ন লাইভ কেবলগুলি থেকে পাওয়ার-ফ্রিকোয়েন্সি এবং হারমোনিক হস্তক্ষেপ দমন করে; একটি সবুজ/লাল বিশ্বাস সূচক অপারেটরকে জানায় যে প্রদর্শিত ফলাফল বিশ্বাসযোগ্য কিনা।
• ঐচ্ছিক A-ফ্রেম গ্রাউন্ড-ফল্ট লোকেশন: 640Hz–3.20kHz এ স্টেপ-ভোল্টেজ পদ্ধতি ব্যবহার করে, পাইপলাইন এবং কেবল শীথের ইনসুলেশন ক্ষতি এবং গ্রাউন্ডিং ত্রুটিগুলি দিকনির্দেশক তীর নির্দেশিকা সহ পিনপয়েন্ট করা যেতে পারে।
• ফিল্ড-রেডি ডিজাইন: 5-ইঞ্চি (ট্রান্সমিটার) এবং 4.3-ইঞ্চি (রিসিভার) ক্যাপাসিটিভ টাচ এলসিডি রোদ্রে পাঠযোগ্য; সমন্বিত বিশেষ টুলবক্স প্রায় 200 কেজি চাপ সহ্য করে; দীর্ঘ-জীবনের রিচার্জেবল লিথিয়াম ব্যাটারি একটি সম্পূর্ণ কাজের দিন সমর্থন করে।
