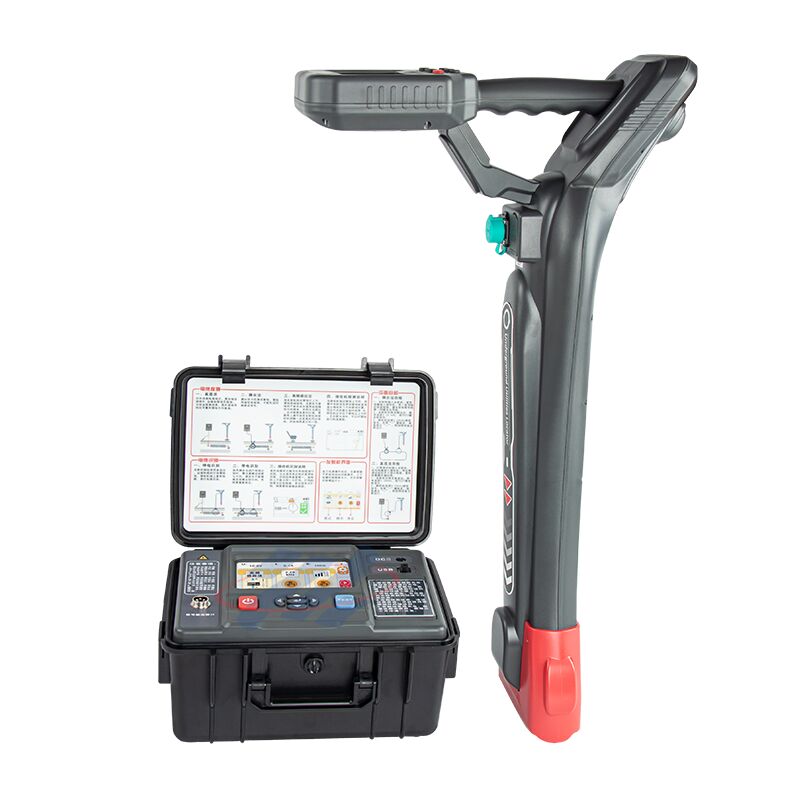

এই ক্যাবল পাইপ locator XHGX507X ক্যাবল সনাক্ত করতে ভূগর্ভস্থ ক্যাবল এর ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র সংকেত ব্যবহার করে এবং গভীরতা এবং বর্তমান রিডিং দেয়,যাতে ক্যাবল সনাক্তকরণ ফাংশন উপলব্ধি করতে পারে.
এই ডিভাইসের ট্রান্সমিটার এবং রিসিভার মার্কিন যুক্তরাষ্ট্রের এফসিসি নিয়মের ১৫ নম্বর অংশ মেনে চলে, এই সরঞ্জামটি ইউরোপীয় নির্দেশিকা ১৯৯৯/৫/ইসির প্রাসঙ্গিক বিধান মেনে চলে।বৈশিষ্ট্যঃ
এই ডিভাইসটি ক্যাবল পথ অনুসন্ধান, ক্ষমতা বন্ধ এবং লাইভ ক্যাবল সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে
এটি বর্তমান দিক এবং ফেজ নির্দেশক ফাংশন সমর্থন করে এবং একটি অনন্য প্রযুক্তি রয়েছে যা ট্র্যাকিং সিগন্যালের বর্তমান দিক এবং ফেজ প্রদর্শন করতে পারে।কার্যকরভাবে অনুসন্ধানের পথের নির্ভুলতা উন্নত করা.
একই সময়ে, এটি তারের গভীরতাও সনাক্ত করতে পারে।
একাধিক ফ্রিকোয়েন্সি অপশন সহ ট্রান্সমিটার, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, মাল্টি-ফ্রিকোয়েন্সি মোড।
বর্তমান বাহ্যিক অবিচ্ছিন্ন প্রতিরোধের মান পরীক্ষা করার জন্য ওহমিটার দিয়ে ফাংশন।
সিগন্যাল শক্তির ডিজিটাল প্রদর্শন
বাম এবং ডান তীরগুলি পাইপলাইন অবস্থান নির্দেশ করে
কাজের ফ্রিকোয়েন্সি
সিগন্যাল শক্তির গ্রাফিক্যাল প্রদর্শন
অপারেটিং মোড
ব্যাটারি শক্তি
কম্পাস পাইপলাইন দিক নির্দেশ করে
পাইপলাইন গভীরতা এবং স্রোতের রিয়েল-টাইম প্রদর্শন
ট্রান্সমিটার ইনস্ট্রুমেন্ট প্যানেল এবং ফাংশন ভূমিকাট্রান্সমিটার একটি সিগন্যাল উৎস যা যথেষ্ট শক্তি নির্গত করতে পারে, এবং এই যন্ত্রের সেটের একটি কোর। এটি সম্পূর্ণ ফাংশন, উচ্চ বুদ্ধিমত্তা এবং সহজ অপারেশন আছে।প্যানেলের ভূমিকা
দ্রষ্টব্যঃ উপরের ছবিটি দেখুন
1. কী 2. আউটপুট পোর্ট 3. এলসিডি ডিসপ্লে এলাকা 4. ফ্রিকোয়েন্সি যৌগিক কী 5. পাওয়ার সমন্বয়
যৌগিক কী
6. মেনু কম্পোজিট কী 7. চার্জিং পোর্ট
ফাংশন প্রবর্তন
1. সুইচ কীঃ এই সুইচটি একটি স্ব-লকিং সুইচ; পাওয়ার চালু করতে এটি টিপুন, ট্রান্সমিটারটি কাজের অবস্থায় রয়েছে; পাওয়ার সাপ্লাইটি সংযোগ বিচ্ছিন্ন করতে পপ আপ করুন, ট্রান্সমিটারটি বন্ধ অবস্থায় রয়েছে।
2. আউটপুট পোর্টঃ এই পোর্টটি একটি মাল্টি-কোর ডেডিকেটেড এভিয়েশন সকেট; এটি সিগন্যালের আউটপুট মোড পরিবর্তন করতে ব্যবহৃত হয়। সরাসরি সংযোগ লাইন সংযোগ সরাসরি সংযোগ মোড;সংযোজক ক্ল্যাম্প সংযোগ সন্নিবেশ করানো হয় সংযোজক মোড; লাইন সংযোগ না হয় ইন্ডাকশন মোড.
3তরল স্ফটিক প্রদর্শন এলাকাঃ প্রয়োজনীয় মৌলিক তথ্য প্রদর্শন করুন।
4. ফ্রিকোয়েন্সি কীঃ এই কীটি একটি জগ সফট সুইচ; আউটপুট সিগন্যালের ফ্রিকোয়েন্সি প্রতিবার এটি টিপলে পরিবর্তন করা যেতে পারে; প্রাথমিক পাওয়ার-অন 577Hz। প্রাথমিকভাবে 8KHz সেন্সিং মোডে।ফ্রিকোয়েন্সি সেটিং মেনু ইন্টারফেসে, আলোর বার দ্বারা আচ্ছাদিত ফ্রিকোয়েন্সি নির্বাচন বা বাতিল করতে এই কী টিপুন; মাল্টি-ফ্রিকোয়েন্সি মোড সেটিংসে, আউটপুট ফ্রিকোয়েন্সি চ্যানেল প্রতিস্থাপন করতে এই কী টিপুন।
5. পাওয়ার কীঃ এই কীটি একটি জগ সফট সুইচ; আউটপুট পাওয়ারটি প্রতিবার চাপলে একবার পরিবর্তন করা যায় এবং এটি নিম্ন-গ্রেড, মিড-গ্রেড, উচ্চ-গ্রেড এবং পূর্ণ-গ্রেড থেকে নির্বাচন করা যেতে পারে।ফ্রিকোয়েন্সি মেনুতে ফ্লিপ করুন; মাল্টি-ফ্রিকোয়েন্সি মোড সেটিং এ, এই কী টিপুন আউটপুট ফ্রিকোয়েন্সি নির্বাচন করতে।
6. মেনু কী: এই কীটি একটি জগ সফট সুইচ; ফ্রিকোয়েন্সি সেটিং মেনু, প্রতিরোধের পরিমাপ মোড এবং মাল্টি-ফ্রিকোয়েন্সি মোড সেটিংয়ে চক্র করতে এই কী টিপুন।
7. চার্জিং পোর্টঃ এই পোর্টটি একটি Φ2.1 চার্জিং স্ট্যান্ড; এটি ব্যাটারি চার্জ করার জন্য একটি বিশেষ চার্জার সংযোগ করতে ব্যবহৃত হয়।ট্রান্সমিটার ইন্টারফেসের প্রদর্শন সামগ্রী
| ঘনত্ব |
বর্তমান আউটপুট ফ্রিকোয়েন্সি প্রদর্শন করুন |
| শক্তি |
বর্তমান আউটপুট ক্ষমতা প্রদর্শন; এটা নিম্ন গ্রেড, মাঝারি গ্রেড প্রদর্শন করতে পারেন,
যথাক্রমে উচ্চ গ্রেড এবং পূর্ণ গ্রেড |
| মোড |
বর্তমান কাজ মোড প্রদর্শন করে; সরাসরি সংযোগ, সংযোজক, এবং আনয়ন করতে পারেন
আলাদাভাবে প্রদর্শিত হবে। |
| বর্তমান |
বর্তমান লুপ বর্তমান মান প্রদর্শন; কার্যকর প্রদর্শন 0-999 mA হয়।
প্রতিবন্ধকতাঃ বর্তমান লুপ প্রতিবন্ধকতা মান প্রদর্শন; কার্যকর প্রদর্শন হয়
০০০০১-২০০০০ ওম। |
| শক্তি |
বর্তমান ব্যাটারি ক্ষমতা নির্দেশ করে; এটি একটি ব্যাটারি প্রতীক দ্বারা প্রতিনিধিত্ব করা হয়, সব কালো হয়
পূর্ণ ক্ষমতা, এবং বাম বর্তমান ক্ষমতা শতাংশ প্রদর্শন করা হয়। |
| মিলে যাওয়া টিপ |
যখন ছবির নিচের বৃত্তটি ঘুরতে শুরু করে, এর মানে হল যে ট্রান্সমিটারটি
স্থিতিশীলভাবে কাজ করছে। |
| ফ্রিকোয়েন্সি সেটিং |
৫৭৭ হার্টজ, ৮১৫ হার্টজ, ৮ কিলোহার্টজ, ৩৩ কিলোহার্টজ, ৬৫ কিলোহার্টজ, ৮২ কিলোহার্টজ, ১৩৩ কিলোহার্টজ, এসএস নিম্ন, এসএস উচ্চ, মাল্টি ফ্রিকোয়েন্সি মোড। |
সিগন্যাল আউটপুট মোড - ট্রান্সমিটার কাজের মোডট্রান্সমিটারটি বিভিন্ন এসি সিগন্যাল আউটপুট করতে পারে, যা লক্ষ্য ক্যাবলে তিনটি উপায়ে প্রয়োগ করা যেতে পারে (সরাসরি সংযোগ, সংযোগ, প্রবর্তন) ।লক্ষ্য ক্যাবলে নির্ভরযোগ্য সংকেত সংক্রমণ নিশ্চিত করতে, লাইনে একটি নির্ভরযোগ্য লুপ থাকতে হবে। এটি স্থল থেকে গঠিত একটি পরোক্ষ লুপ হতে পারে,একটি ক্যাপাসিটিভ লুপ যা একটি যথেষ্ট দীর্ঘ তারের এবং গ্রাউন্ডের মধ্যে গঠিত একটি বিতরণ ক্যাপাসিট্যান্সের সমন্বয়ে গঠিত, অথবা একটি সরাসরি লুপ যা লাইনগুলির মধ্যে শর্ট সার্কিট ফল্ট পয়েন্টগুলি নিয়ে গঠিত। বিভিন্ন সার্কিট বিভিন্ন পরীক্ষার মুখোমুখি হয়।প্রাপকের সংক্ষিপ্ত ভূমিকা
রিসিভার প্যানেল এবং ফাংশন প্রবর্তন
একটি রিসিভার একটি নির্দিষ্ট চৌম্বক ক্ষেত্র গ্রহণ এবং এটি একটি বৈদ্যুতিক সংকেতে রূপান্তর করতে সক্ষম একটি সিস্টেম সার্কিটের একটি একীকরণ যা এটি প্রদর্শন করে এবং অপারেটরকে অনুরোধ করে।এটি এই সরঞ্জামগুলির দ্বিতীয় কেন্দ্র।এটি সম্পূর্ণ কার্যকরী, অত্যন্ত বুদ্ধিমান, বহনযোগ্য, হালকা ওজনের এবং পরিচালনা করা সহজ।
ইন্টারফেস প্রদর্শন বিষয়বস্তু ফাংশন ভূমিকা
রিসিভার ব্রড পিক অ্যারো মোড ইন্টারফেস
ঘনত্ব:বর্তমান রিসিভিং ফ্রিকোয়েন্সি মান প্রদর্শন করুন; পাওয়ার চালু হলে প্রাথমিক মান 577Hz।
গ্রিটিং:গ্রিডের দৈর্ঘ্য দ্বারা সিগন্যালের শক্তি নির্দেশিত হয়; গ্রিডটি উভয় পক্ষ থেকে মাঝখানে চলে যায় এবং গ্রিডটি পূর্ণ হলে সিগন্যালটি খুব শক্তিশালী বা পরিসরের বাইরে থাকে।
তিন অঙ্কের সংখ্যাঃসিগন্যালের শক্তি সংখ্যাটির আকার দ্বারা নির্দেশিত হয়; বৈধ পরিসীমা হল 00.0-99.9, যখন 99.9 প্রদর্শিত হয়, সংকেত খুব শক্তিশালী বা পরিসীমা বাইরে।
রঙিন কম্পাসঃপাইপলাইনের দিক নির্দেশ করে।
গভীরতা ও স্রোতঃএটি ভূগর্ভস্থ পাইপলাইনের মাপা গভীরতা এবং পাইপলাইনে বর্তমান নির্দেশ করে।
লাভ:রিসিভার দ্বারা বর্তমানে প্রক্রিয়াজাত সংকেতের বৃহত্তরীকরণ নির্দেশ করে, একটি গতিশীল পরিসীমা 000-140 ডিবি; এটি স্বয়ংক্রিয়ভাবে ডিফল্টরূপে সামঞ্জস্য করা হয়। প্রাথমিক বুট 60 ডিবি।
মোডঃরিসিভার সিগন্যালটি কিভাবে গ্রহণ করে তা নির্দেশ করে, এবং সংকীর্ণ শিখর, প্রশস্ত শিখর, তল, প্রশস্ত শিখর তীর, শিখর + তল এবং বহিরাগত সরঞ্জাম প্রদর্শন করে; প্রাথমিক পাওয়ার-অনটি প্রশস্ত শিখর।বাহ্যিক ডিভাইস স্বয়ংক্রিয়ভাবে স্বীকৃত হয়.
ব্যাটারি স্তরঃবর্তমান ব্যাটারি স্তর নির্দেশ করে; এটি ব্যাটারি প্রতীক দ্বারা নির্দেশিত হয়।
ভলিউম:হর্ন প্রতীক এবং একটি লাইন দ্বারা প্রতিনিধিত্ব করা, হর্নটির বর্তমান কাজের অবস্থা নির্দেশ করে, একটি লাইন কম উচ্চতা, দুটি লাইন মাঝারি উচ্চতা, তিনটি লাইন উচ্চ উচ্চতা,এবং একটি ক্রস বুম বন্ধ করতে হয়প্রথম শক্তি চালু হচ্ছে বুমিং বন্ধ করা।
বাম এবং ডান তীরঃক্যাবলের অবস্থান নির্দেশ করতে ক্যাবল থেকে স্বয়ংক্রিয়ভাবে তীরগুলি প্রদর্শিত হয়; ক্যাবলের উপরে দুটি তীর প্রদর্শিত হয়।
বর্তমান দিকঃযখন এসএস ফ্রিকোয়েন্সি ব্যবহার করা হয়, তখন এই ফাংশনটি অপারেটরকে পথ সন্ধানে সহায়তা করার জন্য সংকেত প্রবাহের দিক প্রদর্শন করতে পারে।
ধাপ নির্দেশকঃএসএস ফ্রিকোয়েন্সি ব্যবহার করার সময়, রিসিভার সিগন্যালের ধাপ প্রদর্শন করবে। ধাপটি পরিষ্কার করতে ফ্রিকোয়েন্সি কীটি দীর্ঘ চাপুন।
রিসিভারের বৈশিষ্ট্য
1) ক্যাবল অবস্থানঃ তরঙ্গ ক্রেস্ট পদ্ধতি নির্বাচন করুন এবং দ্রুত লক্ষ্য ক্যাবল ট্র্যাক করতে সমান্তরাল অ্যান্টেনা অবস্থান ব্যবহার করুন। যখন এটি ক্যাবলের উপরে থাকে,সংকেত বৃহত্তম এবং উভয় পক্ষের হ্রাস করা হয়. উপত্যকা পদ্ধতি নির্বাচন করুন এবং অবস্থান নির্ধারণের জন্য উল্লম্ব অ্যান্টেনা ব্যবহার করুন। যখন কোন সংলগ্ন তারের এবং হস্তক্ষেপ উত্স নেই, অবস্থান আরো সঠিক এবং নির্ভরযোগ্য।যখন রিসিভারটি তারের উপরে থাকে, সিগন্যালটি সবচেয়ে ছোট এবং উভয় পক্ষের সিগন্যালটি বড়।
2) গভীরতা পরিমাপঃ সরাসরি সংযোগ মোডে, গভীরতা সরাসরি পরিমাপ করা হয়।এবং সরঞ্জাম শরীর স্থির রাখা যখন দিক কম্পাস দ্বারা নির্দেশিত পয়েন্ট সোজা এগিয়ে, এবং রিয়েল-টাইম সাউন্ডিং মান উপরের বাম কোণে প্রদর্শিত হয়।
ভয়েস প্রম্পট
এই যন্ত্রের একটি বড় বৈশিষ্ট্য হল এটিতে একটি ভয়েস প্রম্পট রয়েছে, যা দীর্ঘ সময় ধরে কাজ করার সময় অপারেটরের চোখের ক্লান্তি হ্রাস করতে পারে এবং সনাক্তকরণ কাজকে আরও সহজ এবং পরিষ্কার করে তোলে।রিসিভার দ্বারা নির্গত শব্দ ভলিউম প্রাপ্ত সংকেত শক্তি সমানুপাতিকইউনিটি গেইনের অধীনে, যখন রিসিভারের শব্দটি উচ্চ এবং দ্রুত হয়, এর অর্থ হল যে গৃহীত সংকেতটি শক্তিশালী, এবং বিপরীতভাবে এর অর্থ হল যে রিসিভারটি শক্তিশালী।
যখন রিসিভারটি ক্রেস্ট পদ্ধতিতে থাকে, তখন ক্যাবলের ঠিক উপরে শব্দটি সবচেয়ে জোরে এবং ধারালো হয়, এবং শব্দটি উভয় পক্ষেই ছোট এবং বিবর্ণ।যখন রিসিভার উপত্যকা পদ্ধতিতে হয়, শব্দটি পাইপলাইনের ঠিক উপরে ক্ষুদ্রতম এবং ক্ষুদ্রতম, এবং শব্দটি উভয় পক্ষের উচ্চ এবং সংকীর্ণ।রিসিভারের কাজের মোড
কার্যকরী নীতি
যখন ক্যাবলে একটি সংকেত প্রয়োগ করা হয়, তখন ক্যাবলে একটি স্রোত থাকে, এবং স্রোতটি একটি চৌম্বকীয় ক্ষেত্র তৈরি করে যা ক্যাবলের চারপাশে বিকিরণ করে।চৌম্বকীয় ক্ষেত্রের ফ্রিকোয়েন্সি প্রয়োগ করা সংকেত ফ্রিকোয়েন্সি সঙ্গে সামঞ্জস্যপূর্ণ. শক্তি তারের হিসাবে বৃত্তের কেন্দ্র এবং বিকিরণ হ্রাস করা হয়, এবং দিক বিকিরণ বৃত্তের একটি নির্দিষ্ট বিন্দুর স্পর্শকাতর দিক।
অভ্যন্তরীণ অ্যান্টেনা বা বাহ্যিক ইনপুট ডিভাইসের মাধ্যমে ক্যাবল দ্বারা বিকিরণ করা চৌম্বকীয় ক্ষেত্রের সংকেত বা ফাঁস হওয়া বৈদ্যুতিক ক্ষেত্রের সংকেত গ্রহণ করে।এবং দুটি ভিন্ন কাজের মোডে প্রক্রিয়া করা যেতে পারে, এবং সংকেত শক্তি পরিবর্তন অপারেটর অনুরোধ করা হয়।
সিগন্যাল রিসিভিং মোড - রিসিভারের কাজের মোড
ক্রেস্ট পদ্ধতি(সংকীর্ণ শৃঙ্গ, বিস্তৃত শৃঙ্গ, বিস্তৃত তীর, শৃঙ্গ + উপত্যকা)
তল পদ্ধতি(ভর্তি)প্যাকিং তালিকা
