বৈদ্যুতিক তারের ত্রুটি পিনপয়েন্টার একটি ফ্রেম পাওয়ার ভূগর্ভস্থ তারের ত্রুটি সনাক্তকারী

বৈদ্যুতিক তারের ত্রুটি পিনপয়েন্টার একটি ফ্রেম পাওয়ার ভূগর্ভস্থ তারের ত্রুটি সনাক্তকারী

পণ্যের বিবরণ:

উৎপত্তি স্থল:	সি'য়ান, শানসি, চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE, ISO
মডেল নম্বার:	XHDD503E

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সি'য়ান, শানসি, চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE, ISO

মডেল নম্বার:

XHDD503E

মডেল নং:

XHDD503E

ব্যবহার:

নেটওয়ার্ক কেবল পরীক্ষক, অডিও কেবল পরীক্ষক, সমাক্ষ কেবল পরীক্ষক, ডিজিটাল কেবল পরীক্ষক

শক্তি:

বিদ্যুৎ

কাস্টমাইজড:

কাস্টমাইজড

ফিল্টার:

200Hz-1600Hz ঐচ্ছিক

আউটপুট লাভ:

16 স্তর (0~112dB)

শাব্দ-চুম্বকীয় অবস্থান নির্ভুলতা:

0.2 মি এর কম

ধাপ ভোল্টেজ অবস্থান নির্ভুলতা:

0.5 মি এর কম

পথ সনাক্তকরণ নির্ভুলতা:

0.5 মি এর কম

পরিবহন প্যাকেজ:

কাঠের কেস

ট্রেডমার্ক:

এক্সজেডএইচ পরীক্ষা

উৎপত্তি:

এইচএস কোড:

9031809090

যোগানের ক্ষমতা:

2000 পিসি/বছর

কাস্টমাইজেশন:

পাওয়া যায়

বিক্রয়োত্তর সেবা:

ওয়ারেন্টি শংসাপত্র

ওয়ারেন্টি:

12 মাস

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

বৈদ্যুতিক তারের ত্রুটি পিনপয়েন্টার

ভূগর্ভস্থ তারের ত্রুটি পিনপয়েন্টার

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের কেস

ডেলিভারি সময়:

৫-৮ দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 ইউনিট/বছর

পণ্যের বর্ণনা

XHDD503E

বিবরণ
কেবল ফল্ট লোকেটর কম্পন পিকআপ এবং ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে কেবলের ফল্ট পয়েন্টের নির্দিষ্ট অবস্থান নির্ধারণ করে। একটি উচ্চ-ভোল্টেজ পালস জেনারেটর ফল্ট পয়েন্টে ফ্ল্যাশ ওভার ডিসচার্জ ঘটাতে ব্যবহৃত হয়। ফল্ট পয়েন্টে ফ্ল্যাশ ওভার ডিসচার্জ দ্বারা উত্পন্ন কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গের মতো ভৌত ঘটনাগুলি পয়েন্টিং যন্ত্রের একটি বিশেষ প্রোব দ্বারা তোলা হয়, বিবর্ধিত করা হয়, প্রক্রিয়া করা হয়, প্রদর্শিত হয় এবং কেবল ফল্ট পয়েন্টিং যন্ত্র দ্বারা আউটপুট করা হয়। ফল্ট পয়েন্টের সঠিক অবস্থান পরীক্ষকের শ্রবণ এবং দৃষ্টি দ্বারা নির্ধারিত হয়। অর্থাৎ, "কেবলের ঠিক উপরে এবং রুক্ষ পরিমাপের সীমার মধ্যে" কেবলের ফল্ট পয়েন্ট সঠিকভাবে সনাক্ত করার কাজটি সম্পন্ন হয়।
এই ফিক্সড-পয়েন্ট ইন্সট্রুমেন্টটি পাওয়ার কেবল, হাই-ফ্রিকোয়েন্সি কোঅক্সিয়াল কেবল, স্ট্রিট লাইট কেবল এবং বিভিন্ন উপকরণে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়ার তারের লো-রেজিস্ট্যান্স, শর্ট-সার্কিট, ওপেন-সার্কিট এবং ডিসকানেকশন ফল্টগুলির জন্য উপযুক্ত, সেইসাথে হাই-রেজিস্ট্যান্স লিকেজ এবং হাই-রেজিস্ট্যান্স ফ্ল্যাশ ওভার ফল্ট।

পণ্যের বৈশিষ্ট্য
১. ৫-ইঞ্চি টাচ-হাই ব্রাইটনেস এলসিডি সূর্যের আলোতেও দৃশ্যমানতা নিশ্চিত করে।
২. এতে ৪টি টেস্ট মোড রয়েছে: স্ট্যান্ডার্ড, এনহ্যান্সড, নয়েজ রিডাকশন এবং কাস্টমাইজড।
৩. এতে ৪টি পজিশনিং ফাংশন রয়েছে: অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন, পিওর অ্যাকোস্টিক, পিওর ম্যাগনেটিক এবং স্টেপ ভোল্টেজ।
৪. এতে ব্যাকগ্রাউন্ড নয়েজ রিডাকশন প্রযুক্তি রয়েছে এবং বিভিন্ন ফিল্টারিং পদ্ধতি থেকে নির্বাচন করা যেতে পারে।
৫. BNR এবং মিউট ফাংশন দিয়ে সজ্জিত।
৪. এতে পাথ ডেভিয়েশন ইন্ডিকেশন রয়েছে।
৫. মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর, ওয়াটারপ্রুফ গ্রেড IP65 দিয়ে সজ্জিত।
৬. বিল্ট-ইন লার্জ-ক্যাপাসিটি লিথিয়াম ব্যাটারি, দীর্ঘ স্ট্যান্ডবাই সময়, ফাস্ট চার্জার সহ।
৭. ছোট এবং হালকা, পরিচালনা করা সহজ এবং সাধারণ মানব-মেশিন ইন্টারফেস।

প্রযুক্তিগত স্পেসিফিকেশন

ফিল্টার প্যারামিটার	lঅল-পাস: ১০০Hz~১৬০০Hz।
	lলো পাস: ১০০Hz~৩০০Hz।
	lকোয়ালকম: ১৬০Hz~১৬০০Hz।
	lব্যান্ডপাস: ২০০Hz~৬০০Hz।
চ্যানেল গেইন:	৮ লেভেল অ্যাডজাস্টেবল।
ম্যাগনেটিক চ্যানেল গেইন:	৮ লেভেল অ্যাডজাস্টেবল।
স্টেপ ভোল্টেজ গেইন:	৮ লেভেল অ্যাডজাস্টেবল।
আউটপুট গেইন:	১৬ লেভেল (০~১১২db)
আউটপুট ইম্পিডেন্স:	৩৫০Ω
অ্যাকোস্টোম্যাগনেটিক পজিশনিং অ্যাকুরেসি:	≤০.১মি।
স্টেপ ভোল্টেজ পজিশনিং অ্যাকুরেসি:	≤ ০.৫মি।
পাথ আইডেন্টিফিকেশন অ্যাকুরেসি:	≤ ০.৫মি।
এতে BNR ব্যাকগ্রাউন্ড নয়েজ রিডাকশন এবং মিউট নয়েজ রিডাকশন ফাংশন রয়েছে।
ডিসপ্লে কন্ট্রোল পদ্ধতি:	৫-ইঞ্চি হাই-ব্রাইটনেস টাচ স্ক্রিন কন্ট্রোল।
পাওয়ার সাপ্লাই:	৪*১৮৬৫০ স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি।
স্ট্যান্ডবাই সময়:	৮ ঘণ্টার বেশি।
আয়তন:	৪২৮L×৩৫০W×২৩০H
পরিবেষ্টিত তাপমাত্রা:	-২৫~৬৫°C; আপেক্ষিক আর্দ্রতা: ≤৯০%।

কার্যপ্রণালী
১. অ্যাকোস্টো-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি:
অ্যাকোস্টো-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি হল ফল্ট পয়েন্টের সঠিক অবস্থানের জন্য একটি অত্যন্ত নির্ভুল এবং অনন্য পদ্ধতি। এর নীতি ঐতিহ্যবাহী অ্যাকোস্টিক পয়েন্ট নির্ধারণ পদ্ধতির উপর ভিত্তি করে এবং ইলেক্ট্রোম্যাগনেটিক সংকেত সনাক্তকরণ ও প্রয়োগ যোগ করে।
যখন উচ্চ-ভোল্টেজ জেনারেটর ত্রুটিপূর্ণ কেবলে ইমপ্যাক্ট ডিসচার্জ করে, তখন ফল্ট পয়েন্টে ডিসচার্জ দ্বারা উত্পন্ন শব্দ মাটিতে সঞ্চালিত হয়। শব্দ সংকেত একটি অত্যন্ত সংবেদনশীল প্রোব দ্বারা তোলা হয়। বিবর্ধনের পরে, হেডফোন দিয়ে শুনলে একটি "পপ" শব্দ শোনা যেতে পারে।
প্রোবের বিল্ট-ইন প্রোব রিয়েল-টাইমে ম্যাগনেটিক ফিল্ড সংকেত গ্রহণ করে এবং ম্যাগনেটিক ফিল্ডের প্রচারের গতি শব্দের প্রচারের গতির চেয়ে অনেক বেশি হওয়ার নীতি ব্যবহার করে ইলেক্ট্রোম্যাগনেটিক সংকেত এবং শব্দ সংকেতের মধ্যে সময়ের পার্থক্য সনাক্ত করে ফল্ট পয়েন্টের দূরত্ব নির্ধারণ করে। সবচেয়ে ছোট অ্যাকোস্টো-ম্যাগনেটিক টাইম ডিফারেন্স সহ পয়েন্টটি খুঁজে পেতে সেন্সরের অবস্থান সরাতে থাকুন, তারপর ফল্ট পয়েন্টের সঠিক অবস্থান এর নিচে থাকবে।
ঐতিহ্যবাহী অ্যাকোস্টিক পরিমাপ আইনগত পয়েন্ট ইন্সট্রুমেন্টগুলি সাধারণত কেবল হেডফোন ব্যবহার করে পর্যবেক্ষণ করে, অথবা মিটার পয়েন্টারের সুইং দ্বারা ফল্ট পয়েন্টে ডিসচার্জ শব্দ সনাক্ত করতে সহায়তা করে। যেহেতু ডিসচার্জ শব্দ চোখের পলকে অদৃশ্য হয়ে যায় এবং পরিবেষ্টিত শব্দের থেকে খুব বেশি পার্থক্য থাকে না, তাই এটি প্রায়শই কম অভিজ্ঞ অপারেটরদের জন্য অনেক অসুবিধা নিয়ে আসে। অ্যাকোস্টো-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি ঐতিহ্যবাহী অ্যাকোস্টিক পরিমাপ পদ্ধতির উপরের সমস্যাগুলি কার্যকরভাবে এড়িয়ে যায়।
২. পিওর সাউন্ড পদ্ধতি:
পিওর সাউন্ড পদ্ধতিতে একটি অ্যাকোস্টিক ভাইব্রেশন সেন্সর, একটি সিগন্যাল অ্যামপ্লিফায়ার, একটি ফিল্টার সার্কিট, একটি স্যাম্পলিং ইউনিট, একটি প্রসেসর, একটি ডিসপ্লে ইউনিট, একটি পাওয়ার অ্যামপ্লিফায়ার ইউনিট, হেডফোন ইত্যাদি অন্তর্ভুক্ত থাকে।
পিওর সাউন্ড পদ্ধতি প্রধানত হাই রেজিস্ট্যান্স এবং ফ্ল্যাশওভার ফল্ট পরিমাপের জন্য ব্যবহৃত হয়। এর প্রধান নীতি হল একটি উচ্চ-ভোল্টেজ উৎস ব্যবহার করে ফল্ট কেবলে ইমপালস ভোল্টেজ প্রয়োগ করা যাতে ফল্ট পয়েন্টে ডিসচার্জ ব্রেকডাউন ঘটে, এবং তারপর ডিসচার্জের সময় উত্পন্ন শব্দ ব্যবহার করে ফল্টটি সঠিকভাবে সনাক্ত করা। অ্যাকোস্টিক ভাইব্রেশন সেন্সর অ্যাকোস্টিক সংকেতকে একটি বৈদ্যুতিক সংকেতে রূপান্তরিত করে, যা একটি সিগন্যাল অ্যামপ্লিফায়ার এবং ফিল্টার সার্কিট দ্বারা বিবর্ধিত এবং ফিল্টার করা হয়। অবশেষে, এটি হেডফোনের মাধ্যমে শব্দে পুনরুদ্ধার করা হয়, অথবা শব্দের তীব্রতা প্রদর্শিত হয়। সবচেয়ে বেশি শব্দের তীব্রতা সহ স্থানটি হল ফল্ট পয়েন্ট।
৩. পিওর ম্যাগনেটিক পদ্ধতি:
পিওর ম্যাগনেটিক পদ্ধতি কেবলের পথ এবং কেবলের ফল্ট পয়েন্টের সঠিক অবস্থান নির্ধারণ করতে পারে। এর প্রধান নীতি হল একটি উচ্চ-ভোল্টেজ উৎস ব্যবহার করে ত্রুটিপূর্ণ কেবলে ইমপালস ভোল্টেজ প্রয়োগ করা, পালস সংকেত তোলার জন্য একটি ইন্ডাকশন কয়েল ব্যবহার করা এবং পালস সংকেতের বৈশিষ্ট্যগুলির মাধ্যমে এটি কেবল থেকে বিচ্যুত হয়েছে কিনা তা বিচার করা। যখন তোলা পালস সংকেতের বৈশিষ্ট্যগুলি বিচ্যুত হয়, তখন এটি একটি ফল্ট পয়েন্ট হিসাবে নির্ধারিত হয়।
৪. এ-ফ্রেম পদ্ধতি:
যদি একটি ভূগর্ভস্থ কেবলে গ্রাউন্ড ফল্ট ঘটে, আমরা ফল্ট পয়েন্ট খুঁজে বের করার জন্য পটেনশিয়াল ডিফারেন্স পদ্ধতি ব্যবহার করতে পারি। পদ্ধতিটি হল ত্রুটিপূর্ণ কেবলের টেস্ট পয়েন্ট এবং গ্রাউন্ডের মধ্যে একটি টেস্ট ভোল্টেজ যোগ করা, তারপর কেবলের এন্ট্রি পয়েন্টের চারপাশে একটি ডিস্ট্রিবিউটেড ইলেকট্রিক ফিল্ড তৈরি হবে যা এন্ট্রি পয়েন্টের সাথে কনসেন্ট্রিক। এই ইলেকট্রিক ফিল্ডে একই ব্যাসার্ধের যেকোনো পয়েন্টের মধ্যে কোনো পটেনশিয়াল ডিফারেন্স নেই, কিন্তু ভিন্ন ব্যাসার্ধের যেকোনো দুটি পয়েন্টের মধ্যে একটি পটেনশিয়াল ডিফারেন্স আছে (চিত্রে A এবং B পয়েন্ট), এবং যখন দুটি পয়েন্টের মধ্যে দূরত্ব স্থির থাকে, তখন দুটি পয়েন্টের মধ্যে দূরত্ব বস্তুর যত কাছাকাছি হবে, পটেনশিয়াল ডিফারেন্স তত শক্তিশালী হবে।
এই বৈশিষ্ট্যটি ব্যবহার করে, আমরা A এবং B পয়েন্টগুলিকে ধীরে ধীরে কেন্দ্রের দিকে সরাতে পারি। যখন ফল্ট পয়েন্টটি A এবং B পয়েন্টের ঠিক মাঝখানে থাকে, তখন পটেনশিয়াল ডিফারেন্স শূন্য হয়ে যায়। যদি এটি ফল্ট পয়েন্টের বাইরে যেতে থাকে, তবে পটেনশিয়াল ডিফারেন্সের পোলারিটি বিপরীত হবে, যাতে পিছনে এবং সামনে সরানোর মাধ্যমে গ্রাউন্ডিং পয়েন্টটি সঠিকভাবে নির্ধারণ করা যায়।

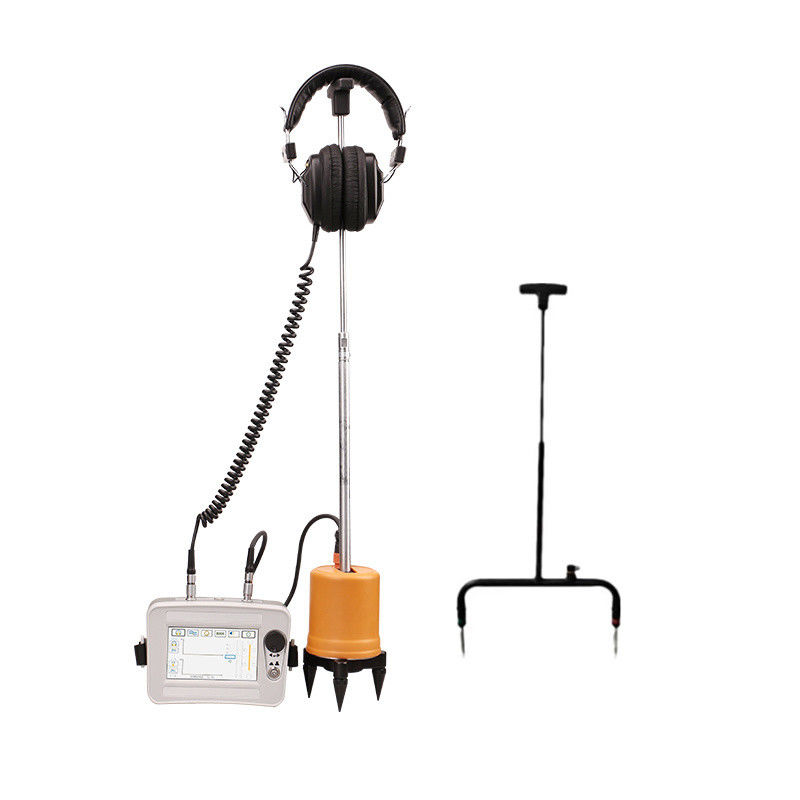

যন্ত্রের লেআউট এবং নির্দেশাবলী
যন্ত্রের গঠন
১. কেবল ফল্ট লোকেটর: রুক্ষ পরিমাপ সীমার মধ্যে কেবলের ফল্ট পয়েন্টগুলি সঠিকভাবে সনাক্ত করে।
২. প্রোব: প্রোব, প্রোব, তিন-নখর এবং সংযোগ রড সহ, সংকেত গ্রহণ করার জন্য ইনপুট চ্যানেলের সাথে সংযুক্ত।
৩. হেডফোন পরুন; পয়েন্টিং যন্ত্রের ইনপুট চ্যানেল সংযোগ করুন (আউটপুট সংকেতের প্রতিক্রিয়া)।
৪.৭-কোর সিগন্যাল লাইন: পয়েন্টিং যন্ত্র এবং প্রোবের মধ্যে সংযোগকারী কেবল (পয়েন্টিং যন্ত্র এবং প্রোব সংযোগকারী)।
৫. চার্জার: চার্জ করার জন্য যন্ত্রের চার্জিং সকেটের সাথে সংযোগ করুন।
৬.এ ফ্রেম: স্টেপ ভোল্টেজ পদ্ধতি ব্যবহার করে পরীক্ষা করার সময় ব্যবহৃত হয়।
৭. এ ফ্রেম সংযোগ কেবল: কেবল ফল্ট লোকেটর এবং এ ফ্রেম সংযোগ কেবল।
৮. গ্রাউন্ড পিন: এ ফ্রেমের জন্য একটি ম্যাচিং আনুষঙ্গিক।

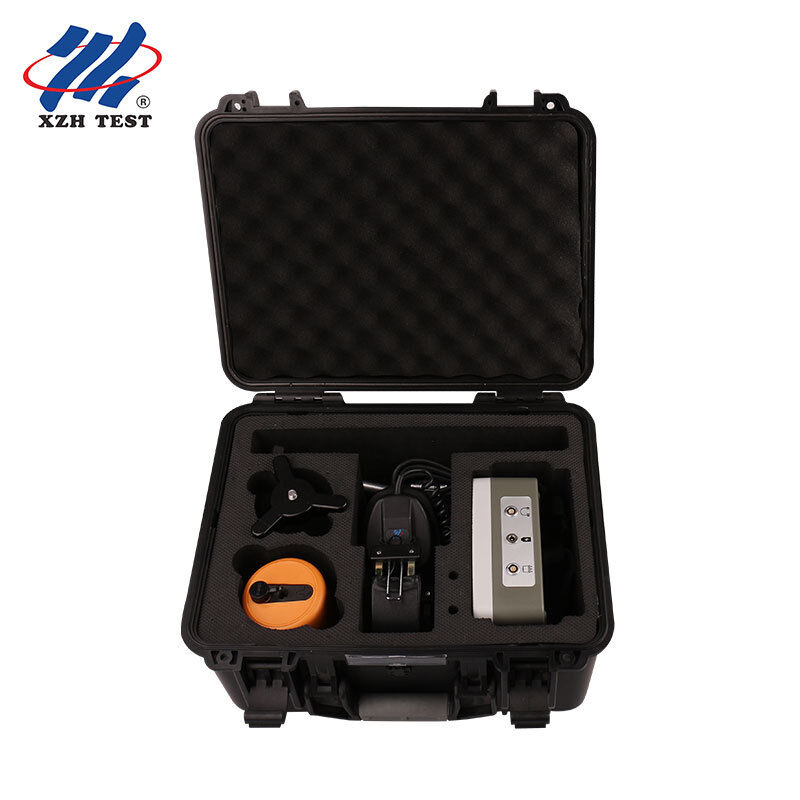

প্যাকিং তালিকা

এ ফ্রেম সংযুক্ত হলে, এটি স্বয়ংক্রিয়ভাবে ডানদিকে দেখানো টেস্ট ইন্টারফেসে প্রবেশ করবে।
লক্ষ্য করুন যে ফ্রেম A এর নীচে তীর চিহ্ন রয়েছে, লাল এবং সবুজ, লাল সামনে এবং সবুজ পিছনে। এর মানে হল লাল কেবলের শেষ প্রান্ত নির্দেশ করে এবং সবুজ শুরুর প্রান্ত নির্দেশ করে।

ধীরে ধীরে এ ফ্রেমটিকে কেবলের ভূগর্ভস্থ পথ বরাবর কেবলের শেষ প্রান্তের দিকে সরান এবং টেস্ট স্ক্রিনে লাল এবং সবুজ বার গ্রাফের পরিবর্তনগুলি পর্যবেক্ষণ করুন। এটি কারেন্টের দিকের পরিবর্তন প্রতিফলিত করে।
ক্ষতির পয়েন্ট থেকে অনেক দূরে, লাল এবং সবুজ বারগুলি স্ক্রিনে সামান্য অনিয়মিত এবং ছোট দেখায়।
যখন আপনি ফল্ট পয়েন্টের কাছাকাছি আসেন, উদাহরণস্বরূপ ফল্ট পয়েন্ট থেকে প্রায় ৫ মিটার দূরে, আপনি লক্ষ্য করবেন যে লাল বার গ্রাফটি খুব বড় হয়ে গেছে, যেমন উপরের বাম দিকের ছবিতে দেখানো হয়েছে।
যখন আপনি ফল্ট পয়েন্টের ঠিক উপরে বা প্রায় ১-২ মিটার সামনে এবং পিছনে থাকেন, তখন আপনি লক্ষ্য করবেন যে লাল এবং সবুজ বার গ্রাফগুলি খুব ছোট হয়ে গেছে এবং উপরের ডানদিকের ছবিতে দেখানো স্ক্রিনে প্রদর্শিত হয়।
একবার আপনি ফল্ট পয়েন্টটি অতিক্রম করলে, উদাহরণস্বরূপ ফল্ট পয়েন্ট থেকে প্রায় ৫ মিটার দূরে, আপনি লক্ষ্য করবেন যে সবুজ বার গ্রাফটি খুব বড় হয়ে গেছে।
এইভাবে, ধৈর্য ধরে অনুসন্ধান করে, আপনি ফল্টের অবস্থান খুঁজে পেতে পারেন।
