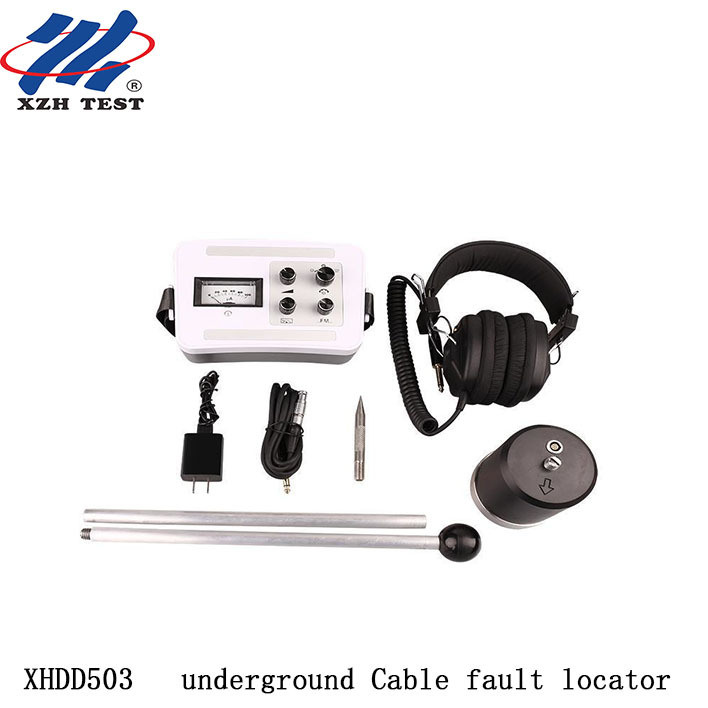

আন্ডারগ্রাউন্ড কেবল ফল্ট Pinpointer XHDD503
XHDD503 কেবল ফল্ট পিনপয়েন্টার ভূগর্ভস্থ তারের ত্রুটির অবস্থানগুলি সঠিকভাবে নির্ধারণ করতে কম্পন পিকআপ এবং ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতিগুলি ব্যবহার করে। একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাহায্যে, ফল্ট পয়েন্টে ফ্ল্যাশওভার ডিসচার্জ কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গ তৈরি করে। এই ভৌত ঘটনাগুলি একটি বিশেষ প্রোব দ্বারা বাছাই করা হয়, যন্ত্র দ্বারা প্রসারিত এবং প্রক্রিয়াজাত করা হয় এবং সরাসরি তারের উপরে সঠিক ত্রুটি অবস্থান সম্পূর্ণ করতে অপারেটরের শ্রবণ এবং চাক্ষুষ বিচারের জন্য প্রদর্শিত হয়।
কম-প্রতিরোধ, শর্ট-সার্কিট, ওপেন-সার্কিট, এবং পাওয়ার ক্যাবল, উচ্চ-ফ্রিকোয়েন্সি কোক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল এবং বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সহ বিভিন্ন উপকরণ দিয়ে তৈরি সমাহিত তারের সংযোগ বিচ্ছিন্নতার জন্য উপযুক্ত। তারের ত্রুটি সনাক্তকারীর জন্য DL/T 849.2-2019 মান মেনে চলে।
মূল কর্মক্ষমতা সুবিধা
বিবর্ধন:500,000x| সনাক্তকরণ গভীরতা:>10 মি| ব্যাটারি লাইফ:20+ ঘন্টা| শান্ত স্রোত:<10mA
1.সিঙ্ক্রোনাসভাবে কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং ফল্ট পয়েন্ট স্রাবের সময় উত্পন্ন ইলেক্ট্রোম্যাগনেটিক তরঙ্গ গ্রহণ করে।
2.উচ্চতর বিরোধী হস্তক্ষেপ ক্ষমতার জন্য পৃথকভাবে ডিজাইন করা এবং স্বাধীনভাবে চালিত শাব্দ এবং চৌম্বক চ্যানেল।
3.500,000x সুপার ম্যাগনিফিকেশন> 10m শনাক্তকরণ গভীরতা গভীরভাবে সমাহিত তারের ত্রুটির জন্য।
4.অ্যানালগ মাইক্রোএমিটার ডিজাইন এক নজরে সংকেত শক্তি এবং প্রবণতা প্রদান করে।
5.সামঞ্জস্যযোগ্য শূন্য স্তর বিভিন্ন শক্তিশালী এবং দুর্বল সংকেত ক্ষেত্রের পরিবেশের সাথে খাপ খায়।
6.<10mA শান্ত কারেন্ট সহ অতি-লো পাওয়ার ডিজাইন 20+ ঘন্টা একটানা ফিল্ড অপারেশন নিশ্চিত করে।
7.IP65 জলরোধী সুরক্ষা সহ মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সেন্সর।
| প্যারামিটার |
স্পেসিফিকেশন |
| বিবর্ধন |
500,000 বার |
| অবস্থান নির্ভুলতা |
<0.1 মি (শব্দ-চুম্বকীয়) |
| আউটপুট প্রতিবন্ধকতা |
350Ω |
| সনাক্তকরণ গভীরতা |
>10 মিটার |
| শান্ত স্রোত |
<10mA |
| ক্রমাগত অপারেশন |
> 20 ঘন্টা |
| ওয়ার্কিং পাওয়ার সাপ্লাই |
4 × 3.7V 3200mAh লিথিয়াম ব্যাটারি |
| পরিবেষ্টিত তাপমাত্রা |
-25 ~ 65℃; আর্দ্রতা: ≤90% |
শাব্দ-চুম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি একটি অত্যন্ত সঠিক এবং অনন্য ত্রুটি অবস্থান কৌশল। এর নীতিটি ঐতিহ্যগত শাব্দ অবস্থানের উপর ভিত্তি করে, ইলেক্ট্রোম্যাগনেটিক সংকেত সনাক্তকরণ এবং প্রয়োগের সাথে উন্নত।
যখন একটি উচ্চ-ভোল্টেজ পালস ত্রুটিপূর্ণ তারের উপর কাজ করে, তখন ফল্ট পয়েন্টে ফ্ল্যাশওভার স্রাব ঘটে, যা কম্পন তরঙ্গ, শব্দ তরঙ্গ, ইলেক্ট্রোম্যাগনেটিক তরঙ্গ এবং অন্যান্য শারীরিক ঘটনা তৈরি করে। যন্ত্রটি একই সাথে তার দ্বৈত-চ্যানেল (অ্যাকোস্টিক + ম্যাগনেটিক) ডিজাইনের মাধ্যমে এই সংকেতগুলি সনাক্ত করে। ইলেক্ট্রোম্যাগনেটিক সিগন্যাল (নিকট-তাত্ক্ষণিক প্রচার) এবং অ্যাকোস্টিক সিগন্যালের মধ্যে সময়ের পার্থক্য তুলনা করে, ফল্ট পয়েন্টের সুনির্দিষ্ট দূরত্ব গণনা করা হয়। অপারেটর ক্ষুদ্রতম সময়ের পার্থক্যের সাথে বিন্দু খুঁজে বের করতে প্রোবকে সরিয়ে দেয়, যা সরাসরি নীচে সঠিক ত্রুটির অবস্থান নির্দেশ করে।
স্বাধীনভাবে চালিত অ্যাকোস্টিক এবং ম্যাগনেটিক চ্যানেলগুলি হস্তক্ষেপ-বিরোধী ক্ষমতাকে ব্যাপকভাবে উন্নত করে, এই যন্ত্রটিকে এমনকি বৈদ্যুতিকভাবে কোলাহলপূর্ণ ক্ষেত্রের পরিবেশেও কার্যকর করে তোলে যেখানে ঐতিহ্যবাহী একক-চ্যানেল অ্যাকোস্টিক ডিটেক্টর লড়াই করে।

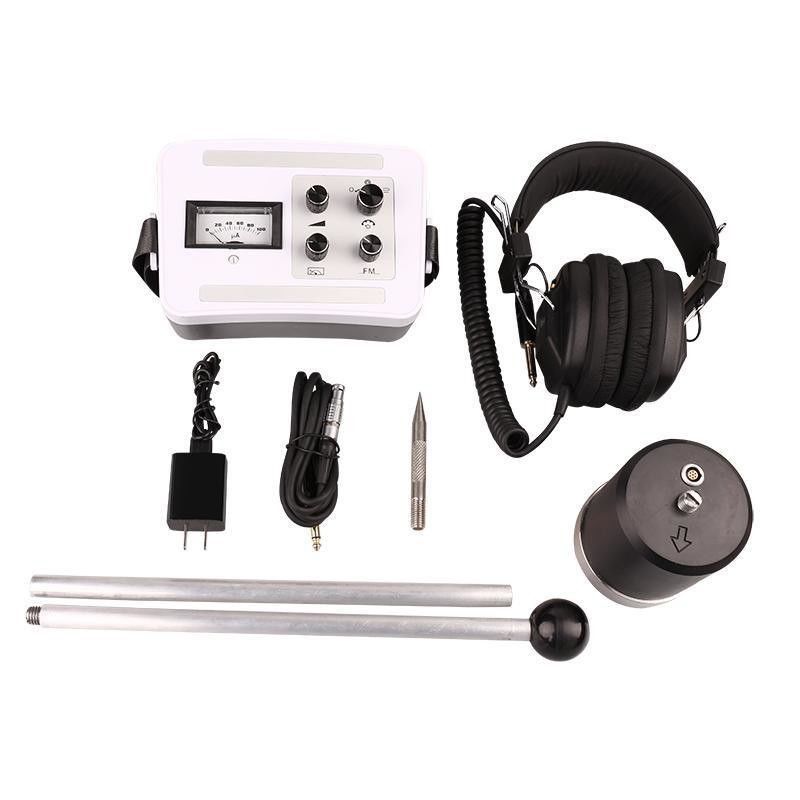

| কম্পোনেন্ট |
পরিমাণ |
| তারের ত্রুটি চিহ্নিতকারী (প্রধান ইউনিট) |
1 |
| প্রোব (কানেক্টিং রড এবং সেন্সর সহ) |
1 |
| 7-কোর সিগন্যাল কেবল |
1 |
| হেডফোন |
1 |
| চার্জার |
1 |
বিক্রয়োত্তর সেবা:পণ্যের মানের সমস্যা, আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত সহায়তার জন্য 12 মাসের বিনামূল্যের ওয়ারেন্টি।
অন-সাইট ফটো
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: অনুশীলনে 500,000x সুপার ম্যাগনিফিকেশন বলতে কী বোঝায়?
500,000x সংকেত পরিবর্ধনের সাহায্যে পিনপয়েন্টারকে গভীর বা উচ্চ-প্রতিরোধের ত্রুটি থেকে অত্যন্ত ক্ষীণ শাব্দ এবং চৌম্বক সংকেত সনাক্ত করতে দেয় যা দুর্বল স্রাব ডাল তৈরি করে। এটি বিশেষত 5 মিটারের বেশি গভীরে পুঁতে থাকা তারের জন্য বা ক্ষয়কারী মাটির অবস্থার জন্য মূল্যবান যেখানে স্ট্যান্ডার্ড-গেইন পিনপয়েন্টার পৃষ্ঠে কোনো সংকেত নিবন্ধন করতে ব্যর্থ হয়।
প্রশ্ন: কিভাবে 20-ঘন্টা একটানা অপারেশন ক্ষেত্রের উত্পাদনশীলতা উন্নত করে?
বর্ধিত 20-ঘন্টা ব্যাটারি লাইফ একক চার্জে বহু দিনের ফিল্ড অপারেশন কভার করে, অতিরিক্ত ব্যাটারি বহন করার বা রিচার্জ করার জন্য বেসে ফিরে যাওয়ার প্রয়োজনীয়তা দূর করে। এটি দূরবর্তী সাইট, অফশোর উইন্ড ফার্ম এবং ক্রস-কান্ট্রি ক্যাবল রুটের জন্য গুরুত্বপূর্ণ যেখানে চার্জিং অবকাঠামো অনুপলব্ধ। ইউনিটটি কোনো বাধা ছাড়াই দুটি পূর্ণ শিফট প্লাস রাতারাতি পর্যবেক্ষণ চালাতে পারে।
প্রশ্ন: এই পিনপয়েন্টারটি কী ধরনের তারের ত্রুটির জন্য ডিজাইন করা হয়েছে?
ফ্ল্যাশওভার এবং 35kV এবং নীচের ভূগর্ভস্থ পাওয়ার তারের উচ্চ-প্রতিরোধের ফুটো ত্রুটিগুলির জন্য ডিজাইন করা হয়েছে। উচ্চ-লাভের শাব্দ-চৌম্বক সনাক্তকরণ সিস্টেম যে কোনো HV সার্জ জেনারেটরের সাথে কাজ করে যা পর্যায়ক্রমিক স্রাব ডাল তৈরি করে। এটি XLPE, তেল-সংযোগযুক্ত কাগজ এবং রাবার/প্লাস্টিকের ডাইলেক্ট্রিক তারের সাথে সরাসরি সমাহিত এবং নালীযুক্ত ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ।
প্রশ্ন: আপনি কীভাবে নিশ্চিত করবেন যে আপনি সরাসরি ফল্ট পয়েন্টের উপরে আছেন?
অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন ডিসপ্লে ইলেক্ট্রোম্যাগনেটিক পালস (তাত্ক্ষণিক) এবং শাব্দ তরঙ্গের (মাটি ভ্রমণের সময় বিলম্বিত) মধ্যে সময়ের পার্থক্য দেখায়। যখন সরাসরি দোষের উপরে, এই সময়ের পার্থক্য তার সর্বনিম্ন পৌঁছায়। দূরে সরে যাওয়া সময় ব-দ্বীপ বৃদ্ধি করে। ফল্ট এপিসেন্টারে পিক অ্যাকোস্টিক ভলিউমের সাথে মিলিত, আপনি খননের আগে দ্বৈত নিশ্চিতকরণ পাবেন।
প্রশ্ন: পিনপয়েন্টার কি কোনো HV সার্জ জেনারেটরের সাথে কাজ করে?
হ্যাঁ। পিনপয়েন্টারটি উৎস-অজ্ঞেয়বাদী এবং পর্যায়ক্রমিক উচ্চ-ভোল্টেজ ডিসচার্জ ডাল উৎপাদনকারী যেকোনো সরঞ্জামের সাথে কাজ করে: ইন্টিগ্রেটেড সিস্টেম (XHHV535 সিরিজ), ঐতিহ্যবাহী টেস্ট ট্রান্সফরমার + ক্যাপাসিটর ব্যাঙ্ক, এবং পালস মোডে বার্ন-থ্রু ব্রিজ। সর্বোত্তম ফলাফলের জন্য, সামঞ্জস্যপূর্ণ অ্যাকোস্টিক রিদম স্বীকৃতির জন্য 5-10 সেকেন্ডের ব্যবধানে পর্যায়ক্রমিক/চক্র স্রাব মোড ব্যবহার করুন।
প্রশ্ন: কি ওয়ারেন্টি এবং সমর্থন অন্তর্ভুক্ত?
12-মাসের স্ট্যান্ডার্ড ওয়ারেন্টি উত্পাদন ত্রুটিগুলি কভার করে, আজীবন প্রযুক্তিগত সহায়তা সহ। সিই এবং আইএসও প্রত্যয়িত। প্যাকেজের মধ্যে রয়েছে পিনপয়েন্টার ইউনিট, হেডফোন, গ্রাউন্ড সেন্সর, বহনকারী কেস, চার্জার এবং ব্যবহারকারীর ম্যানুয়াল। অনুরোধের ভিত্তিতে উপলব্ধ অন-সাইট প্রশিক্ষণ এবং বর্ধিত ওয়ারেন্টি বিকল্প।
