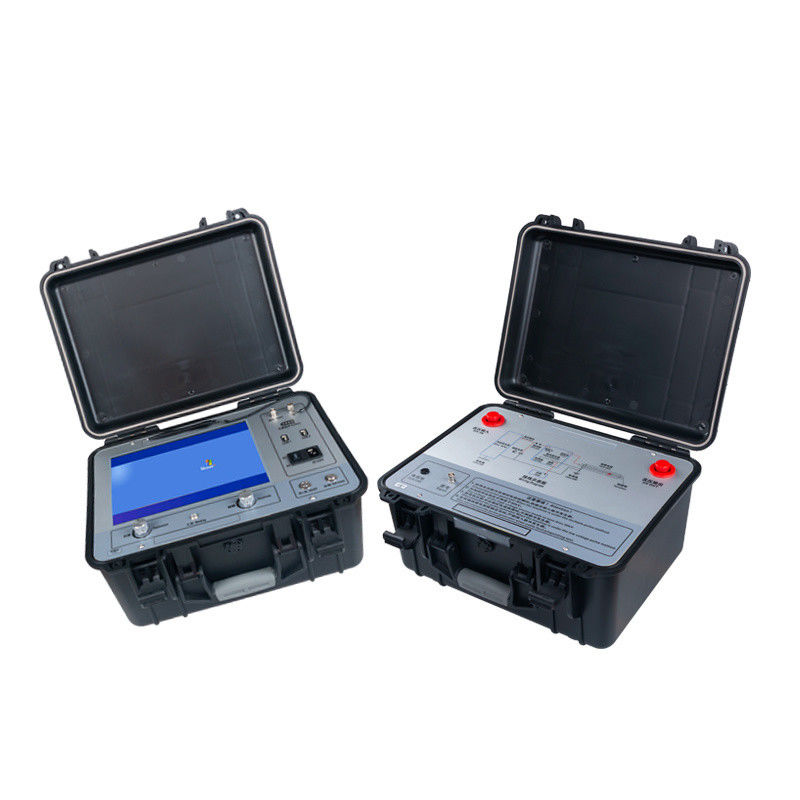

৪৭৫*৩৪৫*২০৫ মিমি মাল্টি-শট ক্যাবল ফল্ট লোকেটর কাস্টমাইজেশন সহ টিডিআর ক্যাবল পরীক্ষক

৪৭৫৩৪৫২০৫ মিমি মাল্টি-শট ক্যাবল ফল্ট লোকেটর কাস্টমাইজেশন সহ টিডিআর ক্যাবল পরীক্ষক

পণ্যের বিবরণ:

বিস্তারিত তথ্য

মডেল নং।:

XHGG502

স্পেসিফিকেশন:

475*345*205 মিমি

ট্রেডমার্ক:

XZH পরীক্ষা

উৎপত্তি:

চীন সিয়ান

Hs কোড:

9031809090

যোগানের ক্ষমতা:

2000 টুকরা / বছর

কাস্টমাইজেশন:

উপলব্ধ

বিক্রয়োত্তর সেবা:

ওয়ারেন্টি সার্টিফিকেট

গ্যারান্টি:

১ বছর

পণ্যের বর্ণনা

পণ্যের ভূমিকা

এক্সএইচজিজি৫০২ এআরসি ক্যাবল ফল্ট লোকেটার কম প্রতিরোধ, শর্ট সার্কিট,বিভিন্ন ক্রস-সেকশন এবং বিভিন্ন মিডিয়া বিভিন্ন উপকরণ খোলা সার্কিট এবং সংযোগ বিচ্ছিন্ন ত্রুটি, উচ্চ ফ্রিকোয়েন্সি সমাক্ষ তারের, স্থানীয় টেলিফোন তারের, রাস্তার আলো তারের, এবং কবর তারের. ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটি প্রতিরোধ. সুপার শক্তিশালী তারের ব্যবস্থাপনা সিস্টেম,স্বয়ংক্রিয় প্রতিবেদন উত্পাদন.

প্রধান বৈশিষ্ট্য

1এটি ৩৫ কেভি এবং তার নিচে সমস্ত তারের উচ্চ এবং নিম্ন প্রতিরোধের ত্রুটি সনাক্ত করতে পারে এবং এর বিস্তৃত অ্যাপ্লিকেশন রয়েছে।
2এই যন্ত্রটি অন্তর্নির্মিত শিল্প কম্পিউটারের সর্বশেষ প্রযুক্তি এবং বিশ্বের সবচেয়ে উন্নত "আট পালস পদ্ধতি" গ্রহণ করে।
এতে উচ্চ চাপের ফ্ল্যাশওভার পদ্ধতি এবং নিম্ন চাপের ইমপলস পদ্ধতি আছে।
3উচ্চ প্রতিবন্ধকতা ত্রুটি একটি নিম্ন ভোল্টেজ পালস শর্ট সার্কিট ত্রুটির অনুরূপ সহজতম তরঙ্গবিন্যাস বৈশিষ্ট্য প্রদর্শন করে, যা ব্যাখ্যা করা খুব সহজ।
4. ব্যবহারকারী বান্ধব সফ্টওয়্যার, সম্পূর্ণ ইংরেজি মেনু এবং স্ক্রিন টাচ বোতাম অপারেশন সঙ্গে। বোতাম সংজ্ঞা সহজ এবং পরিষ্কার। পরিমাপ পদ্ধতি সহজ এবং দ্রুত।
5ব্যর্থতা সনাক্তকরণের সাফল্যের হার, পরীক্ষার নির্ভুলতা এবং পরীক্ষার সুবিধা কোনও দেশীয় পরীক্ষার সরঞ্জামের চেয়ে ভাল।
6. অতি উচ্চ উজ্জ্বলতা, প্রদর্শন টার্মিনাল হিসাবে বড় এলসিডি স্ক্রিন, সরাসরি সূর্যালোকের পরিবেশে স্পষ্টভাবে পর্যবেক্ষণ করা যেতে পারে
স্ক্রিন ওয়েভফর্ম। যন্ত্রটিতে শক্তিশালী ডেটা প্রসেসিং ক্ষমতা এবং একটি বন্ধুত্বপূর্ণ প্রদর্শন ইন্টারফেস রয়েছে।
7. হস্তাক্ষর বোর্ড ফাংশন সঙ্গে, যখন তরঙ্গরূপ সংরক্ষণ করা হয়, কর্মী, অবস্থান এবং ক্ষেত্র পরীক্ষা ত্রুটি বৈশিষ্ট্য সংরক্ষণ করা যেতে পারে।
পরীক্ষার পদ্ধতির মত তথ্য সরাসরি সংরক্ষিত নথিতে হস্তাক্ষর করা হয়।
8. অত্যন্ত নিরাপদ উচ্চ ভোল্টেজ সুরক্ষা ব্যবস্থা সঙ্গে. ফ্ল্যাশ পরীক্ষক একটি প্রভাব উচ্চ চাপ পরিবেশে ক্র্যাশ বা ক্ষতিগ্রস্ত হবে না।
9. স্ট্যান্ডার্ড প্রিন্টার ইউএসবি ইন্টারফেস আছে.
10. সহজ অপারেশন এবং উচ্চ নির্ভরযোগ্যতা. একটি খুব উচ্চ খরচ কর্মক্ষমতা আছে.
11কোন পরীক্ষা অন্ধ অঞ্চল.
12. বিল্ট-ইন পলিমার লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাই, কোন শক্তি পরিবেশে তারের খোলা সার্কিট এবং কম প্রতিরোধের শর্ট সার্কিট ত্রুটি পরীক্ষা করতে পারেন।

Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator

প্রযুক্তিগত তথ্য

প্রদর্শন	১২ ইঞ্চি ইন্ডাস্ট্রিয়াল গ্রেড কম্পিউটার কন্ট্রোল, টাচ অপারেশন মোড;
সিস্টেম	এক্সপি অপারেটিং সিস্টেম, সুপার ক্যাবল ম্যানেজমেন্ট সিস্টেম, স্বয়ংক্রিয়ভাবে পরীক্ষার রিপোর্ট তৈরি করে;
কার্যাবলী	দূরত্ব পরিমাপ এবং গতি পরিমাপ;
ডাটা স্যাম্পলিং হার	৬০ মেগাহার্টজ, ১২০ মেগাহার্টজ, ২৪০ মেগাহার্টজ, ৪০০ মেগাহার্টজ;
স্বয়ংক্রিয়	সম্পূর্ণ স্বয়ংক্রিয়ভাবে ক্রমাগত নমুনা গ্রহণ, কখনোই কোনো স্রাব তরঙ্গের আকৃতি মিস করবেন না।
পরীক্ষার পদ্ধতি	নিম্ন ভোল্টেজ ইমপলস পদ্ধতি, উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি, একাধিক ইমপলস পদ্ধতি
পালস প্রস্থ	0.1uS এবং 2uS
পল্সের ব্যাপ্তি	৪০০ ভিপিপি
পরিমাপ দূরত্ব	>৬০ কিলোমিটার
পড়ার রেজোলিউশন	0.১ মিটার
পরীক্ষার নির্ভুলতা	০.৫ মিটারের কম
ইমপলস কপলার ভোল্টেজ প্রতিরোধ	38kVDC

ইমপ্লাস কপলারের দ্বারা প্রেরিত প্রতিফলিত সংকেত স্বয়ংক্রিয়ভাবে প্রদর্শিত হয়, এবং একই সময়ে তারের খোলা সার্কিটের পূর্ণ দৈর্ঘ্যের তরঙ্গরূপ প্রদর্শিত হয়।এই ত্রুটি বৈশিষ্ট্যযুক্ত তরঙ্গরূপ উপস্থাপনা অত্যন্ত সহজ করে তোলে. উচ্চ প্রতিরোধের ফল্ট তরঙ্গের মাত্র একটি প্রকার রয়েছে, অর্থাৎ, স্বল্প-ভোল্টেজ ইমপলস পদ্ধতির অনুরূপ শর্ট-সার্কিট ফল্ট তরঙ্গ।

ত্রুটি দূরত্ব স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং কোন পরীক্ষা অন্ধ অঞ্চল নেই।

বিশাল পরীক্ষার তরঙ্গরূপ সংরক্ষণের ফাংশন সহঃ সাইটে পরীক্ষিত তরঙ্গরূপগুলি যে কোনও সময় প্রত্যাহার এবং পর্যবেক্ষণের জন্য নির্ধারিত ক্রমে যন্ত্রটিতে সুবিধাজনকভাবে সংরক্ষণ করা যেতে পারে।

মাপিত ফল্ট পয়েন্ট তরঙ্গরূপ এবং ভাল-ফেজ পূর্ণ দৈর্ঘ্যের ওপেন সার্কিট তরঙ্গরূপ একই সময়ে একই স্ক্রিনে তুলনা এবং সারিবদ্ধ তুলনা করার জন্য স্ক্রিনে প্রদর্শিত হতে পারে।ফল্ট দূরত্বের বিচারকে আরো সঠিক করে তোলে.

অন্তর্নির্মিত পলিমার লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাইঃ এটি সম্পূর্ণ চার্জ হওয়ার পরে 4 ঘন্টারও বেশি সময় ধরে অবিচ্ছিন্নভাবে কাজ করতে পারে। সম্পূর্ণরূপে সাইটে পরীক্ষার প্রয়োজনীয়তা পূরণ করে।এটি একটি বহিরাগত এসি পাওয়ার সাপ্লাই সঙ্গে কাজ করতে পারেন.

আটটি পালস ট্রান্সমিশন এবং ফল্ট প্রতিফলন সংকেত স্বয়ংক্রিয়ভাবে প্রদর্শিত হয়, এবং তারের খোলা সার্কিটের পূর্ণ দৈর্ঘ্যের তরঙ্গরূপ একই সময়ে প্রদর্শিত হয়।এই ত্রুটি বৈশিষ্ট্যযুক্ত তরঙ্গরূপ উপস্থাপনা অত্যন্ত সহজ করে তোলে. উচ্চ প্রতিরোধের ফল্ট তরঙ্গের মাত্র একটি প্রকার রয়েছে, অর্থাৎ, স্বল্প-ভোল্টেজ ইমপলস পদ্ধতির অনুরূপ শর্ট-সার্কিট ফল্ট তরঙ্গ।ত্রুটি দূরত্ব স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং কোন পরীক্ষা অন্ধ অঞ্চল নেই.

কাজের শর্তঃ তাপমাত্রা -২৫°C ~ +৫৫°C, আপেক্ষিক আর্দ্রতা ৮৫%, বায়ুমণ্ডলীয় চাপ ৭৫০±৩০mmHg।

Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator

সঠিকভাবে এবং দ্রুত 35KV এবং এর নীচে ভোল্টেজ স্তরের সঙ্গে শক্তি তারের প্রধান নিরোধক ব্যর্থতা সনাক্ত; তারের দৈর্ঘ্য calibrate; মোটামুটি পরীক্ষা তারের ত্রুটি দূরত্ব

XHGG502 রিফ্লেক্টোমিটারের সাথে ক্যাবল ত্রুটিগুলির পূর্বনির্ধারণ

নিম্ন ভোল্টেজ পালস রিফ্লেকশন পদ্ধতি (টিডিআর),
উচ্চ ভোল্টেজ ফ্ল্যাশওভারপদ্ধতি (যেমন আইসিই,ডিসিএআই),
আর্ক রিফ্লেকশন ইমপলস রিফ্লেকশন পদ্ধতি (ARC)একক শট এবং ARC মাল্টি শট)

ক্যাবলের ত্রুটি পূর্বনির্ধারণঃ নিম্ন ভোল্টেজ ইমপ্লান্স প্রতিফলন পদ্ধতি ((টিডিআর) এবং উচ্চ ভোল্টেজ ক্ষয় ((ফ্ল্যাশওভার) পদ্ধতি (ডিসিএআই) এর উপর ভিত্তি করে রিফ্লেক্টোমিটার এক্সএইচজিজি 502 দিয়ে, আর্ক রিফ্লেকশন পদ্ধতি ((এক-শট/মাল্টি-শট) ।

এক্সএইচজিজি৫০২ এর তিনটি টেস্ট মোড আছে, নিম্ন ভোল্টেজ ইমপ্লান্স, উচ্চ ভোল্টেজ ফ্ল্যাশওভার, এআরসি মাল্টি-শট।
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

নীচের ছবিতে XHGG502 এর ARC মাল্টি-শট টেস্ট মোড ব্যবহার করে পরিমাপ করা ক্যাবল ত্রুটির দূরত্ব দেখানো হয়েছে।
Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
নিচের ছবিতে XHGG502 এর উচ্চ ভোল্টেজ ফ্ল্যাশওভার পরীক্ষার মোড ব্যবহার করে পরিমাপ করা ক্যাবল ত্রুটি দূরত্ব দেখানো হয়েছে

Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
নীচের ছবিতে ক্যাবল দৈর্ঘ্য বা ক্যাবল খোলা সার্কিট ত্রুটি দূরত্ব XHGG502 এর নিম্ন ভোল্টেজ পালস পরীক্ষা মোড ব্যবহার করে পরিমাপ করা হয়। নিম্ন ভোল্টেজ পালস পদ্ধতি ব্যবহার করার সময়,উচ্চ ভোল্টেজ পালস জেনারেটর সংযোগ করার প্রয়োজন নেইএকটি উচ্চ ভোল্টেজ পালস জেনারেটরের সাথে অন্য পরীক্ষার পদ্ধতি ব্যবহার করা উচিত।

Manufacturer Xzh Test Arc Multi-Shot Cable Fault Locator Tdr Cable Tester Multi Pulse Cable Fault Locator

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
