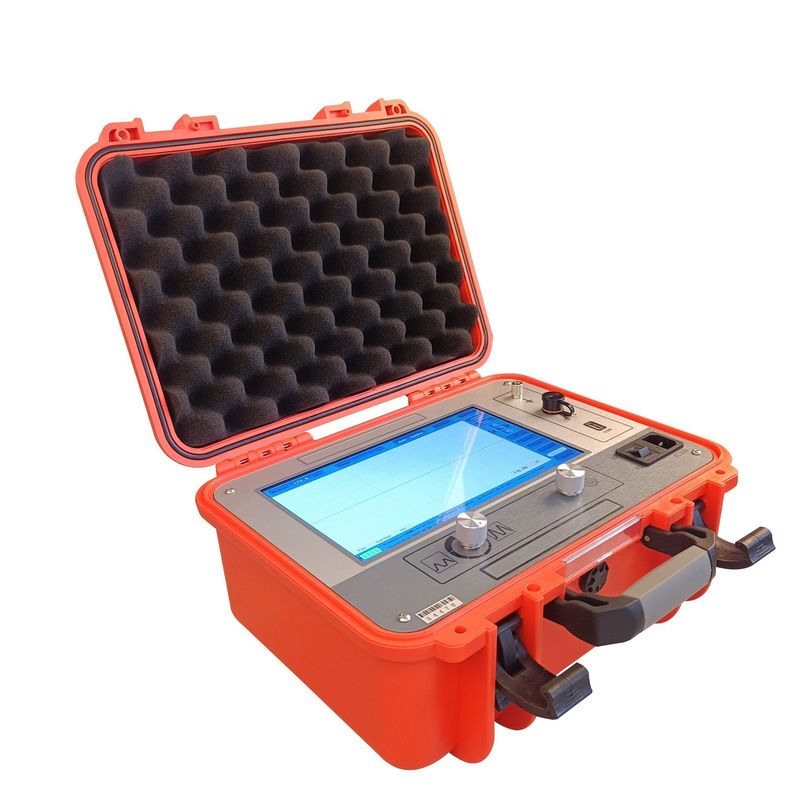

ক্যাবল ত্রুটির পূর্বনির্ধারক∙ ১০.১ ইঞ্চি টাচ স্ক্রিন টিডিআর ক্যাবল ত্রুটির পরীক্ষক∙ XHGG502A
এক্সএইচজিজি 502 এ ক্যাবল ত্রুটি পরীক্ষক একটি সাধারণ অপারেটিং সফ্টওয়্যার ইন্টারফেসের সাথে একটি শিল্প-গ্রেড 10.1-ইঞ্চি টাচ-ইন্টিগ্রেটেড কম্পিউটার গ্রহণ করে, যা মানব-মেশিন ইন্টারেক্টিভ পরীক্ষা সক্ষম করে।এটি শিল্প-গ্রেড ইন্টিগ্রেটেড সার্কিট ডিজাইন এবং একটি এমবেডেড অপারেটিং সিস্টেম ব্যবহার করে সিগন্যাল ফিল্টারিং অর্জন করেক্যাবলের গতির পরিমাপ, ক্যাবলের দৈর্ঘ্যের পরীক্ষা, ক্যাবলের ত্রুটি দূরত্ব পরীক্ষা এবং প্রতিরোধের পরীক্ষা সম্পন্ন।
এই ক্যাবল ত্রুটি পরীক্ষক ক্ষমতা তারের অবস্থা এবং ত্রুটি দূরত্ব পরিমাপ এবং বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র। এটি কম প্রতিরোধের, শর্ট সার্কিট,পাওয়ার ক্যাবলের ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার ত্রুটি, উচ্চ-ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল এবং বিভিন্ন উপকরণ, ক্রস-সেকশন এবং মিডিয়া থেকে কবরযুক্ত তারগুলি, পাশাপাশি উচ্চ-প্রতিরোধের ফুটো এবং ফ্ল্যাশওভার উচ্চ-প্রতিরোধের ত্রুটি।
কাজের মোডঃ TDR (নিম্ন ভোল্টেজ পলস), ICE (ইম্পলস বর্তমান), ARM (আর্ক প্রতিফলন পদ্ধতি) সংযোজক কনফিগার করা।
অ্যাপ্লিকেশন এবং লক্ষ্য শ্রোতাঃরেল ও মেট্রো ট্র্যাকশন পাওয়ার সাপ্লাই ডিপার্টমেন্ট, খনি ও পেট্রোকেমিক্যাল প্ল্যান্টের বৈদ্যুতিক রক্ষণাবেক্ষণ দল, পাওয়ার গ্রিড জরুরী মেরামত এবং কমিশনিং ইউনিট জন্য ডিজাইন করা,এবং পৌর উপকরণ অবকাঠামো রক্ষণাবেক্ষণ কর্মীদের যে pre-স্থান কম প্রতিরোধের, ওপেন সার্কিট, সংযোগ বিচ্ছিন্ন, উচ্চ প্রতিরোধের ফুটো এবং ফ্ল্যাশওভার ত্রুটিগুলি 120km পর্যন্ত মাঝারি এবং উচ্চ ভোল্টেজ তারের উপর।
পণ্যের বৈশিষ্ট্য
- একটি সহজ এবং স্থিতিশীল এমবেডেড সিস্টেমের সাথে শিল্প-গ্রেড 10.1 ইঞ্চি পূর্ণ রঙের টিএফটি টাচ স্ক্রিন;
- ক্যাবল তরঙ্গ গতি পরীক্ষা, ক্যাবল দৈর্ঘ্য পরীক্ষা এবং ত্রুটি দূরত্ব পরীক্ষা ফাংশন;
- সম্পূর্ণ স্বয়ংক্রিয়ভাবে অবিচ্ছিন্ন নমুনা গ্রহণ, রিয়েল-টাইম তরঙ্গের আকৃতি ক্যাপচার, সময়মত এবং সঠিক;
- পরীক্ষার দূরত্ব প্রদর্শনের জন্য স্বয়ংক্রিয় পরীক্ষার পরিসীমা সেটিং এবং স্বয়ংক্রিয় তরঙ্গরূপ বিশ্লেষণ;
- দুটি অপারেশন মোড স্পর্শ এবং কোড বোতাম, সহজ, দ্রুত এবং নির্ভরযোগ্য;
- নিম্ন-ভোল্টেজ ইমপলস পদ্ধতি, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং একাধিক ইমপলস পদ্ধতি (8 বার) পরীক্ষার প্রযুক্তি, মসৃণ তরঙ্গরূপ প্রদর্শন এবং সহজ ব্যাখ্যা দিয়ে সজ্জিত;
- যখন একাধিক পালস পদ্ধতি ব্যবহার করা হয়, এটি সহজ তুলনা করার জন্য উচ্চ এবং নিম্ন ভোল্টেজ তরঙ্গের 8 টি গ্রুপ প্রদর্শন করতে পালস ক্যাপলারের সাথে ব্যবহৃত হয়;
- বিশাল পরীক্ষার তরঙ্গরূপ সংরক্ষণঃ সাইটে পরীক্ষিত তরঙ্গরূপগুলি সংরক্ষণ এবং বিশ্লেষণের জন্য পুনরুদ্ধার করা যেতে পারে;
- অতি উচ্চ উজ্জ্বলতা LED ব্যাকলাইট 280 নিট 1024 * 600 রেজোলিউশন সঙ্গে, সরাসরি সূর্যালোক পরিবেশের জন্য উপযুক্ত;
- দ্রুত চার্জিং সহ বিল্ট-ইন উচ্চ ক্ষমতা লিথিয়াম ব্যাটারি প্যাক, বিদ্যুৎ ছাড়াই পরিবেশে পরীক্ষা করার অনুমতি দেয়;
- আইপি ৫৪ এর চেয়ে কম নয় এমন একটি সুরক্ষা চ্যাসি গ্রহণ করে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| নমুনা সংগ্রহের ঘন ঘন |
১ মেগাহার্টজ থেকে ৪০০ মেগাহার্টজ |
| নিম্ন ভোল্টেজ ইমপ্লান্টের ব্যাপ্তি |
৩০০ ভোল্ট ± ১৫% |
| পরিসীমা |
≥১২০ কিমি |
| পরীক্ষার পরিসীমা |
১০০ মিটার/৩০০ মিটার/৫০০ মিটার/১ কিমি/৩ কিমি/৫ কিমি/১০ কিমি/২৫ কিমি/৫০ কিমি/১০০ কিমি |
| পালস প্রস্থ |
0.১ইউএস/০.৩০ইউএস/০.৬০ইউএস/১.২০ইউএস/২.৪ইউএস/৫.০ইউএস/৭.৫ইউএস/10ইউএস |
| ন্যূনতম রেজোলিউশন |
0.০৭ মি |
| পরীক্ষার অন্ধ এলাকা |
≤ ১০ মিটার |
| পরিমাপের ত্রুটি |
≤±(0.5%×L+1m), L হল তারের দৈর্ঘ্য |
| পাওয়ার সাপ্লাই মোড |
চার্জিং AC110V~240V, 50Hz/60Hz; অন্তর্নির্মিত 11.1V লিথিয়াম ব্যাটারি প্যাক, চার্জিং সময় প্রায় 2 ঘন্টা, 5 ঘন্টার বেশি কাজের সময় |
| ইমপলস কপলার ভোল্টেজ প্রতিরোধ |
DC 35kV |
| আয়তন ও ওজন |
ক্যাবল ত্রুটি পরীক্ষক L358mm × W284mm × H168mm - 5kg; ইমপ্লান্স ক্যাপলার L430mm × W380mm × H220mm - 10kg |
| শ্রম শর্তাবলী |
তাপমাত্রা -20°C~+65°C, আপেক্ষিক আর্দ্রতা 90%, বায়ুমণ্ডলীয় চাপ 750±30mmHg |
কাজের নীতি এবং পরীক্ষার পদ্ধতি
ভ্রমণ তরঙ্গ নীতির উপর ভিত্তি করে, এক্সএইচজিজি 502 এ পরীক্ষার অধীনে থাকা ক্যাবলে ইমপ্লাস সংকেত প্রয়োগ করে এবং বৈশিষ্ট্যগত প্রতিবন্ধকতা পরিবর্তনের সময় ফল্ট পয়েন্টে প্রতিফলিত প্রতিধ্বনিগুলি ক্যাপচার করে,প্রতিফলন সময়কে একটি সুনির্দিষ্ট ত্রুটির দূরত্বে রূপান্তর করানিম্ন প্রতিরোধ থেকে উচ্চ প্রতিরোধের ফ্ল্যাশওভারের ত্রুটিগুলি কভার করার জন্য চারটি পরীক্ষার পদ্ধতি একীভূত করা হয়েছেঃ
| পরীক্ষার পদ্ধতি |
কার্যকরী নীতি |
সাধারণ অ্যাপ্লিকেশন |
| ভ্রমণ তরঙ্গ পদ্ধতি |
ইম্পেড্যান্স পরিবর্তন পয়েন্টগুলিতে ইমপ্লাস সংকেত প্রয়োগ করে এবং প্রতিধ্বনির সময়কে ত্রুটির দূরত্বে রূপান্তর করে। |
সমস্ত ক্যাবল ত্রুটি প্রকারের জন্য কোর ব্যাপ্তি নীতি |
| নিম্ন-ভোল্টেজ ইমপ্লান্স পদ্ধতি |
এটি ৩০০ ভোল্টেজের নিম্ন ভোল্টেজ ইমপ্লান্ট ইনজেক্ট করে এবং তারের দৈর্ঘ্য, তরঙ্গের গতি এবং ত্রুটির দূরত্ব পরিমাপ করতে প্রতিফলিত তরঙ্গের আকার বিশ্লেষণ করে। |
ওপেন সার্কিট, নিম্ন প্রতিরোধ, শর্ট সার্কিট এবং সংযোগ বিচ্ছিন্ন ত্রুটি |
| উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি |
একটি DC উচ্চ-ভোল্টেজ উত্স ত্রুটি পয়েন্টে ফ্ল্যাশওভার স্রাব ট্রিগার করে; দূরত্ব গণনার জন্য নমুনা গ্রহণকারী প্রতিফলিত সংকেতটি ক্যাপচার করে। |
উচ্চ প্রতিরোধের ফুটো এবং ফ্ল্যাশওভার ত্রুটি |
| একাধিক পালস পদ্ধতি (8 বার) |
ইমপ্লাস ক্যাপলার তাত্ক্ষণিক উচ্চ-ভোল্টেজ ইমপ্লাসগুলিকে ত্রুটিযুক্ত পর্যায়ে পরিচালনা করে এবং আর্কের সময়কাল বাড়িয়ে তুলতে উচ্চ- এবং নিম্ন-ভোল্টেজ তরঙ্গের 8 টি গ্রুপ প্রদর্শন করে। |
দীর্ঘ দূরত্বের ক্যাবলগুলিতে 120km পর্যন্ত উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটি |
অ্যাপ্লিকেশন দৃশ্যকল্প
| অ্যাপ্লিকেশন দৃশ্যকল্প |
সাধারণ অ্যাপ্লিকেশন |
| উচ্চ-ভোল্টেজ ট্রান্সমিশন ক্যাবল O&M |
মাল্টি-ইম্পলস পদ্ধতির সাহায্যে দীর্ঘ দূরত্বের ট্রান্সমিশন ক্যাবলগুলিতে 66kV এবং তার বেশি উচ্চ প্রতিরোধের ফুটো ত্রুটিগুলির পূর্বনির্ধারিত অবস্থান |
| তাপীয় ও জলবিদ্যুৎ কেন্দ্র |
পরীক্ষার প্ল্যান্টের সহায়ক এবং বহির্গামী পাওয়ার ক্যাবলগুলি জোরপূর্বক বন্ধের সময়কে হ্রাস করার জন্য |
| বায়ু ও সৌর ফার্ম |
দীর্ঘ ফিডার এবং সংগ্রাহক ক্যাবলগুলির ফাঁকগুলি বিস্তৃত, কঠিন পৌঁছানোর ভূখণ্ড জুড়ে সনাক্ত করা |
| বড় শিল্প উদ্যান |
উত্পাদন লাইন বিরতি ছাড়াই কারখানা এলাকায় সরবরাহ মধ্যপন্থী ভোল্টেজ বিতরণ ক্যাবল পরীক্ষা |

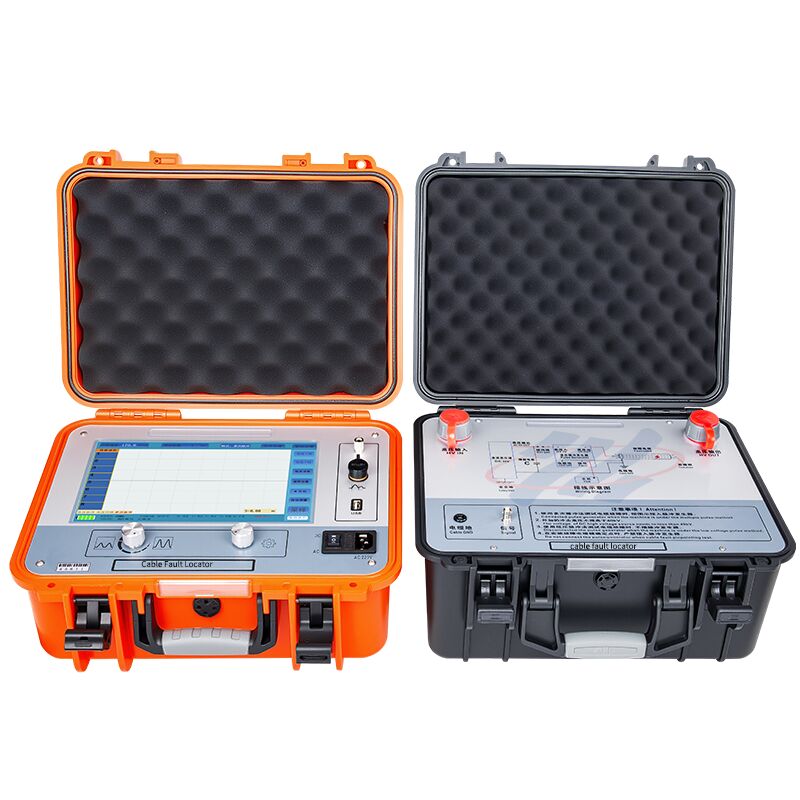

প্যাকিং তালিকা
| পয়েন্ট |
পরিমাণ |
| ক্যাবল ত্রুটি পরীক্ষক |
১টি |
| ইমপ্লান্স কপলার (হোস্ট) |
১টি |
| পাওয়ার কর্ড |
১ টুকরা |
| একক Q লাইন (আউটপুট লাইন) |
১ টুকরা |
| ডাবল কিউ লাইন (ইনপুট লাইন) |
১ টুকরা |
| নমুনা গ্রহণের বাক্স |
১ টুকরা |
| স্বচ্ছ গ্রাউন্ডিং তার |
১ টুকরা |
| সংযোজক উচ্চ ভোল্টেজ লাইন A / B |
১ টুকরা |
| ইউএসবি যোগাযোগ তারের |
১ টুকরা |
এই যন্ত্রটি পাওয়ার ইঞ্জিনিয়ারদের পাওয়ার ক্যাবলের অবস্থা মূল্যায়ন এবং ত্রুটির পূর্বনির্ধারণের জন্য একটি নির্ভরযোগ্য, বিস্তৃত সমাধান সরবরাহ করে,দ্রুত এবং নির্ভুল ত্রুটি দূরত্ব পরিমাপের মাধ্যমে আউটওয়েট সময়কে হ্রাস করতে সহায়তা করে.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ এই ক্যাবল ফাটল প্রাক-লক্টিফায়ার কাদের জন্য ডিজাইন করা হয়েছে?
এটি রেল ও মেট্রো ট্র্যাকশন পাওয়ার সাপ্লাই ডিপার্টমেন্ট, মাইনিং এবং পেট্রোকেমিক্যাল প্ল্যান্টের বৈদ্যুতিক রক্ষণাবেক্ষণ দল, পাওয়ার গ্রিড জরুরী মেরামত এবং কমিশনিং ইউনিটগুলির জন্য ডিজাইন করা হয়েছে,এবং পৌর উপকরণ অবকাঠামো রক্ষণাবেক্ষণ কর্মীদের যে pre-স্থান কম প্রতিরোধের, ওপেন সার্কিট, সংযোগ বিচ্ছিন্ন, উচ্চ প্রতিরোধের ফুটো এবং ফ্ল্যাশওভার ত্রুটিগুলি 120km পর্যন্ত মাঝারি এবং উচ্চ ভোল্টেজ তারের উপর।
প্রশ্ন ২ঃ এক্সএইচজিজি৫০২এ কোন ধরণের তারের ত্রুটি পরীক্ষা করতে পারে?
এটি পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল এবং বিভিন্ন উপকরণের কবরযুক্ত তারের কম প্রতিরোধ, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার ত্রুটি পরীক্ষা করে।ক্রস-সেকশন এবং মিডিয়া, পাশাপাশি উচ্চ প্রতিরোধের ফুটো এবং ফ্ল্যাশওভার উচ্চ প্রতিরোধের ত্রুটি।
প্রশ্ন 3: XHGG502A কোন পরীক্ষার পদ্ধতি সমর্থন করে?
এটি নিম্ন-ভোল্টেজ ইমপ্লান্ট পদ্ধতি, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং একাধিক ইমপ্লান্ট পদ্ধতি (8 বার) সমর্থন করে, সমস্তই ভ্রমণ তরঙ্গ নীতির উপর ভিত্তি করে,স্বয়ংক্রিয় পরীক্ষার পরিসীমা সেটিং সহ, স্বয়ংক্রিয় তরঙ্গরূপ বিশ্লেষণ এবং সরাসরি দূরত্ব প্রদর্শন।
প্রশ্ন ৪ঃ XHGG502A-এর প্রধান প্রযুক্তিগত বৈশিষ্ট্যগুলি কী কী?
এটিতে 1MHz~400MHz নমুনা গ্রহণের ফ্রিকোয়েন্সি, 300V±15% নিম্ন-ভোল্টেজ ইমপ্লান্স ব্যাপ্তি, ≥120km ব্যাপ্তি, 0.07m ন্যূনতম রেজোলিউশন, ≤10m পরীক্ষার অন্ধ এলাকা, ≤±(0.5% × L+1m এর পরিমাপের ত্রুটি রয়েছে), একটি 10.১ ইঞ্চি পূর্ণ রঙের টিএফটি টাচ স্ক্রিন, এবং DC 35kV সহ্য করার ভোল্টেজের সাথে একটি ইমপ্লাস কপলার।
প্রশ্ন 5: এটি কোন মানদণ্ড মেনে চলে এবং বিতরণে কী অন্তর্ভুক্ত রয়েছে?
উপকরণ সেট DL / T 849.1 এবং JJF1042 এর স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে। ডেলিভারিতে ক্যাবল ত্রুটি পরীক্ষক হোস্ট, ইমপলস কাপলার, পাওয়ার কর্ড, একক Q লাইন, ডাবল Q লাইন, নমুনা বাক্স,স্বচ্ছ গ্রাউন্ডিং তারএই যন্ত্রটি সারাজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত পরিষেবা সহ এক বছরের ওয়ারেন্টি দ্বারা আচ্ছাদিত।
