এআরসি মাল্টি-পলস ক্যাবল ফল্ট প্রাক-লোকেটর 400MHz 120km রেঞ্জ 0.07m রেজোলিউশন ডিসি 35kV কপলারের সাথে XHGG502A

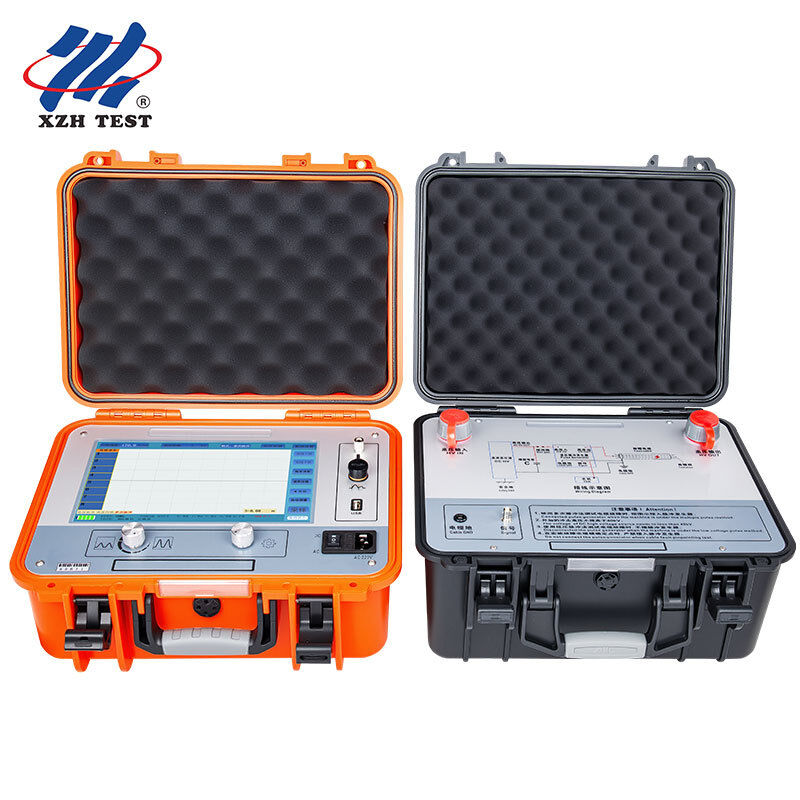

XHGG502A একটি পেশাদার এআরসি কেবল ফল্ট প্রি-লোকেটর যা একটি শিল্প 10.1-ইঞ্চি টাচ অল-ইন-ওয়ান কম্পিউটার এবং এমবেডেড সিস্টেম আর্কিটেকচারের উপর ভিত্তি করে তৈরি। এটি সিগন্যাল ফিল্টারিং, হাই-স্পিড এ/ডি অধিগ্রহণ, ডেটা প্রসেসিং, গ্রাফিক ডিসপ্লে এবং ওয়েভফর্ম বিশ্লেষণের জন্য আধুনিক ইলেকট্রনিক এবং কম্পিউটার প্রযুক্তিকে একত্রিত করে — একটি একক ওয়ার্কফ্লোতে কেবল ওয়েভ ভেলোসিটি, দৈর্ঘ্য এবং ফল্ট দূরত্ব পরিমাপ সম্পন্ন করে। যন্ত্রটি কেবল ফল্টের সমস্ত প্রকারকে কভার করে: পাওয়ার কেবল, হাই-ফ্রিকোয়েন্সি কোঅক্সিয়াল কেবল, স্ট্রিট লাইট কেবল এবং সমস্ত উপকরণ, ক্রস-সেকশন এবং ডাইইলেকট্রিক মিডিয়ার বুরিড তারের লো-রেজিস্ট্যান্স শর্ট সার্কিট, ওপেন সার্কিট, ডিসকানেকশন, লিকেজ হাই-রেজিস্ট্যান্স এবং ফ্ল্যাশওভার হাই-রেজিস্ট্যান্স ফল্ট। সমস্ত প্রযুক্তিগত সূচক GB/T 18268.1, DL/T 849.1-2019, এবং JJF1042-2020 মেনে চলে।

XHGG502A কে প্রচলিত প্রি-লোকেটর থেকে যা আলাদা করে তা হল এর মালিকানাধীন আট-পালস এআরসি মাল্টি-পালস পদ্ধতি। অন্তর্ভুক্ত ডিসি 35kV পালস কাপলারের সাথে সংযুক্ত হলে, যন্ত্রটি কেবল ফল্ট পয়েন্টে 8টি ক্রমিক পালস ফায়ার করে, একই সাথে 10.1-ইঞ্চি স্ক্রিনে হাই-ভোল্টেজ এবং লো-ভোল্টেজ তুলনা ওয়েভফর্মের 8টি গ্রুপ প্রদর্শন করে। সিস্টেমটি গাণিতিকভাবে যেকোনো হাই-রেজিস্ট্যান্স ফল্ট ট্রেসকে একটি পরিষ্কার লো-রেজিস্ট্যান্স শর্ট-সার্কিট সমতুল্য ওয়েভফর্মে রূপান্তরিত করে — ব্যাখ্যাকে প্রায় দ্ব্যর্থহীন করে তোলে এবং স্বয়ংক্রিয় দূরত্ব গণনা সক্ষম করে যার জন্য কোনো বিশেষজ্ঞ ওয়েভফর্ম বিশ্লেষণ দক্ষতার প্রয়োজন হয় না। এই প্রযুক্তি, তিনটি পরীক্ষা মোডের (টিডিআর লো-ভোল্টেজ পালস, আইসিই ইম্পালস কারেন্ট, এবং এআরএম আর্ক রিফ্লেকশন মাল্টি-পালস) সাথে মিলিত হয়ে, এর শ্রেণীতে সর্বোচ্চ ফল্ট সনাক্তকরণ সাফল্যের হার এবং পরীক্ষার নির্ভুলতা প্রদান করে।

কোনো অতিরিক্ত আনুষাঙ্গিক প্রয়োজন নেই। কোনো পৃথক কাপলার ক্রয় নেই। কোনো অনুপস্থিত কেবল নেই।টিডিআর, আইসিই, এবং এআরএম মাল্টি-পালস পরীক্ষার জন্য প্রয়োজনীয় সবকিছু স্ট্যান্ডার্ড চালানে অন্তর্ভুক্ত রয়েছে।

• 10.1-ইঞ্চি হাই-ব্রাইটনেস টিএফটি টাচ ডিসপ্লে: 1024*600 রেজোলিউশন, 280nit আল্ট্রা-ব্রাইট এলইডি ব্যাকলাইট। সরাসরি সূর্যালোকের নিচেও ওয়েভফর্মগুলি তীক্ষ্ণ এবং পঠনযোগ্য থাকে। টাচ + কোডেড পুশ-বাটন ডুয়াল অপারেশন — সফ্টওয়্যার নেভিগেশনের জন্য টাচ, ভেজা অবস্থায় গ্লাভড হাত দিয়ে নিয়ন্ত্রণের জন্য ফিজিক্যাল বাটন।
• 400MHz স্যাম্পলিং, 0.07মি রেজোলিউশন, 120কিমি রেঞ্জ: শিল্প-নেতৃস্থানীয় 0.07মি ন্যূনতম রেজোলিউশন সহ পরিবর্তনশীল 1MHz~400MHz এ/ডি রূপান্তর — প্রচলিত 100MHz যন্ত্রের চেয়ে 7* গুণ বেশি সূক্ষ্ম। 100মি থেকে 100কিমি পর্যন্ত 10টি নির্বাচনযোগ্য রেঞ্জ প্রিসেট, সাথে ≥120কিমি সর্বোচ্চ ক্ষমতা।
• অন্তর্ভুক্ত ডিসি 35kV কাপলার সহ আট-পালস এআরসি মাল্টি-পালস: 8টি ক্রমিক পালস জটিল হাই-রেজিস্ট্যান্স ফল্টকে সহজ শর্ট-সার্কিট সমতুল্যে রূপান্তরিত করে এমন তুলনা ওয়েভফর্ম সেট তৈরি করে। ম্যানুয়াল বিশ্লেষণ ওভাররাইড সহ স্বয়ংক্রিয় দূরত্ব গণনা। কোনো অতিরিক্ত কাপলার ক্রয়ের প্রয়োজন নেই।
• তিনটি সমন্বিত পরীক্ষা পদ্ধতি: টিডিআর (লো-ভোল্টেজ পালস: 300V±15%, 0.1μs থেকে 10μs পর্যন্ত 8টি প্রস্থ), আইসিই (ইম্পালস কারেন্ট ফ্ল্যাশওভার), এবং এআরএম (আর্ক রিফ্লেকশন 8-পালস মাল্টি-পালস)। একটি যন্ত্র প্রতিটি কেবল ফল্ট পরিস্থিতি কভার করে।
• সম্পূর্ণ স্বয়ংক্রিয় অপারেশন: স্বয়ংক্রিয় অবিচ্ছিন্ন স্যাম্পলিং — কোনো ক্ষণস্থায়ী ডিসচার্জ ওয়েভফর্ম মিস করে না। স্বয়ংক্রিয় রেঞ্জ সেটিং সর্বোত্তম পরীক্ষা প্রিসেট নির্বাচন করে। স্বয়ংক্রিয় ওয়েভফর্ম বিশ্লেষণ ফল্ট রিফ্লেকশন সনাক্ত করে এবং দূরত্ব প্রদর্শন করে — কোনো ম্যানুয়াল কার্সার স্থাপনের প্রয়োজন নেই।
• 8,000+ ওয়েভফর্ম স্টোরেজ ইউএসবি এক্সপোর্ট সহ: জব সাইট, কেবল আইডি, বা তারিখ অনুসারে ওয়েভফর্ম সংরক্ষণ এবং নামকরণ করুন। ঐতিহাসিক ট্রেসগুলি বর্তমান ফল্টের সাথে তুলনা করার জন্য পুনরুদ্ধার করুন। আনুষ্ঠানিক প্রতিবেদন তৈরি, আর্কাইভাল ব্যবস্থাপনা এবং উন্নত তুলনামূলক বিশ্লেষণের জন্য পিসি সফ্টওয়্যারে ইউএসবি এক্সপোর্ট।
• এমবেডেড সিস্টেম — রক-সলিড স্ট্যাবিলিটি: উদ্দেশ্য-নির্মিত এমবেডেড আর্কিটেকচার — কোনো উইন্ডোজ ওভারহেড নেই, কোনো সফ্টওয়্যার লাইসেন্সিং নেই, কোনো অপ্রয়োজনীয় প্রক্রিয়া নেই। সম্পূর্ণ ইংরেজি মেনু। দ্রুত বুট, কম বিদ্যুৎ খরচ, ক্র্যাশ-প্রতিরোধী অপারেশন।
• আইপি54 প্রতিরক্ষামূলক চ্যাসিস: ধুলো-সুরক্ষিত এবং স্প্ল্যাশ-প্রতিরোধী। -20°C সাব-জিরো সাবস্টেশন রক্ষণাবেক্ষণ থেকে +65°C মরুভূমি কেবল ট্রেঞ্চ ডায়াগনস্টিকস পর্যন্ত নির্ভরযোগ্যভাবে কাজ করে।
• অন্তর্নির্মিত 11.1V লিথিয়াম ব্যাটারি: প্রায় 2-ঘন্টা দ্রুত চার্জ 5 ঘন্টার বেশি অবিচ্ছিন্ন ফিল্ড অপারেশন সরবরাহ করে। ডুয়াল এসি/ডিসি — এসি 110V~240V মেইনসে প্লাগ করুন বা সম্পূর্ণ ব্যাটারিতে চালান।

পদ্ধতি	সেরা জন্য	সাধারণ অ্যাপ্লিকেশন
টিডিআর — লো-ভোল্টেজ পালস	লো-রেজিস্ট্যান্স, শর্ট-সার্কিট, ওপেন-সার্কিট, ডিসকানেকশন ফল্ট	নিয়মিত কেবল রক্ষণাবেক্ষণ, প্রি-স্প্লাইস যাচাইকরণ, কেবল দৈর্ঘ্য ও ওয়েভ ভেলোসিটি ক্যালিব্রেশন
আইসিই — ইম্পালস কারেন্ট ফ্ল্যাশওভার	হাই-রেজিস্ট্যান্স লিকেজ ফল্ট (কয়েকশ ওহমের উপরে); ফ্ল্যাশওভার হাই-ইম্পিডেন্স ফল্ট	পোস্ট-উইথস্ট্যান্ড-ভোল্টেজ-টেস্ট ব্যর্থতা বিশ্লেষণ, বার্ধক্যজনিত কেবল ডায়াগনস্টিক মূল্যায়ন
এআরএম — 8-পালস এআরসি মাল্টি-পালস	সমস্ত হাই-রেজিস্ট্যান্স ফল্ট — যেকোনো জটিল ট্রেসকে শর্ট-সার্কিট সমতুল্যে রূপান্তরিত করে	একক-পালস ফলাফলের ব্যাখ্যা করা কঠিন; মিশ্র-ডাইইলেকট্রিক কেবলগুলিতে ফল্ট; মাল্টি-জয়েন্ট দীর্ঘ-দূরত্বের কেবল

প্যাকিং তালিকা

যন্ত্রাংশ তালিকা
নাম	পরিমাণ	গ্রাফিক্স	নাম	পরিমাণ	গ্রাফিক্স
কেবল ফল্ট টেস্টার	1		কাপলার	1
একক কিউ লাইন	1		ডাবল কিউ লাইন	1
স্যাম্পলার	1		পাওয়ার কর্ড	1
কাপলার হাই ভোল্টেজ লাইন এ	1		কাপলার হাই ভোল্টেজ লাইন বি	1
গ্রাউন্ড ওয়্যার	1		ইউএসবি কমিউনিকেশন কেবল	1

প্রশ্ন: কাপলার কি যন্ত্রের সাথে আসে?
উত্তর: হ্যাঁ। ডিসি 35kV পালস কাপলার (430*380*220মিমি, 10কেজি) প্রতিটি XHGG502A চালানের সাথে স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত থাকে, সাথে কাপলার হাই-ভোল্টেজ সংযোগ কেবল এ এবং বি।

প্রশ্ন: এটি কি এক্সএলপিই (ক্রস-লিঙ্কড পলিথিন) কেবল পরীক্ষা করতে পারে?
উত্তর: হ্যাঁ। XHGG502A সমস্ত কেবল ইনসুলেশন প্রকারের জন্য উপযুক্ত — এক্সএলপিই, তেল-প্রস্তুত কাগজ, রাবার এবং পিভিসি — লো-ভোল্টেজ (6kV এবং নিচে), মাঝারি/হাই-ভোল্টেজ (6kV~35kV), এবং হাই-ভোল্টেজ (66kV+) পাওয়ার কেবল জুড়ে।

প্রশ্ন: যন্ত্রটি কি মেইন পাওয়ার ছাড়াই কাজ করে?
উত্তর: হ্যাঁ। অন্তর্নির্মিত 11.1V লিথিয়াম ব্যাটারি বাহ্যিক পাওয়ার ছাড়াই ওপেন-সার্কিট এবং লো-রেজিস্ট্যান্স ফল্টের জন্য লো-ভোল্টেজ পালস পরীক্ষা সমর্থন করে। হাই-ভোল্টেজ ফ্ল্যাশওভার এবং মাল্টি-পালস পদ্ধতির জন্য, এসি 110V~240V বা একটি জেনারেটরের সাথে সংযোগ করুন।

প্রশ্ন: ওয়েভফর্ম কি কম্পিউটারে এক্সপোর্ট করা যায়?
উত্তর: হ্যাঁ। সমস্ত 8,000+ সংরক্ষিত ওয়েভফর্ম ইউএসবি এর মাধ্যমে পিসি সফ্টওয়্যারে এক্সপোর্ট করা যেতে পারে আর্কাইভাল ব্যবস্থাপনা, তুলনামূলক বিশ্লেষণ এবং আনুষ্ঠানিক প্রতিবেদন তৈরির জন্য।

প্রশ্ন: প্রশিক্ষণ কি অন্তর্ভুক্ত?
উত্তর: প্রতিটি চালানে একটি ব্যাপক ব্যবহারকারী ম্যানুয়াল অন্তর্ভুক্ত থাকে। আপনার দলের প্রয়োজনীয়তা অনুসারে অন-সাইট প্রশিক্ষণ, রিমোট ভিডিও সাপোর্ট বা বর্ধিত ওয়ারেন্টি বিকল্পগুলির জন্য আমাদের সাথে যোগাযোগ করুন।
