বাড়ি > পণ্য >

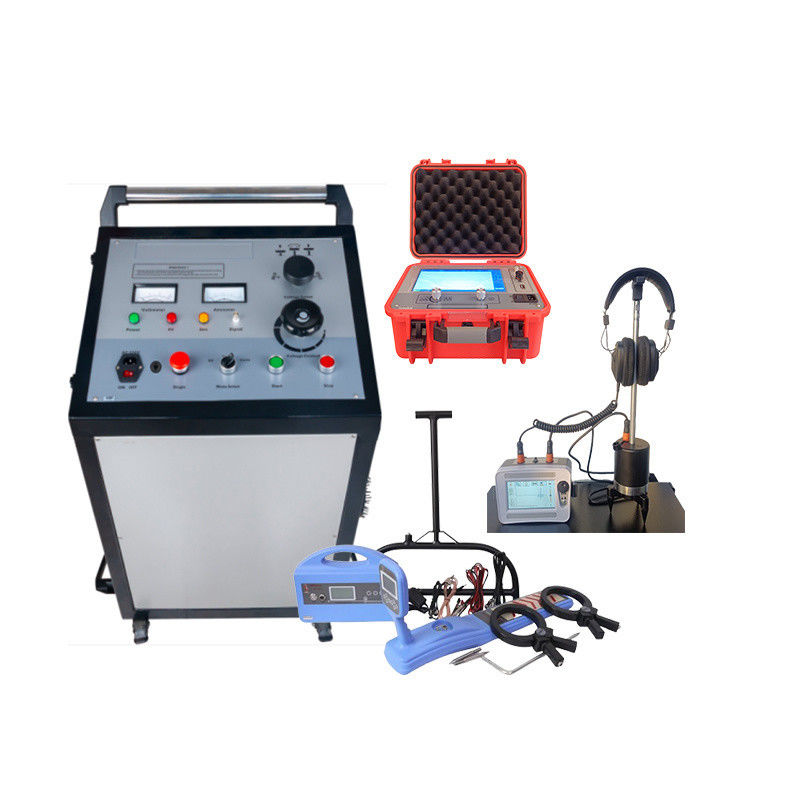

পোর্টেবল আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন

Name: পোর্টেবল আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE, ISO
মডেল নম্বার:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE, ISO

মডেল নম্বার:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

মডেল নং:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

শক্তি:

বিদ্যুৎ

কাস্টমাইজড:

কাস্টমাইজড

পরিবহন প্যাকেজ:

রফতানি কাঠের কেস

ট্রেডমার্ক:

এক্সজেডএইচ পরীক্ষা

উত্স:

চীন

এইচএস কোড:

9031809090

যোগানের ক্ষমতা:

2000 পিসি/বছর

কাস্টমাইজেশন:

উপলব্ধ

বিক্রয় পরে পরিষেবা:

বিক্রয় পরিষেবা পরে

ওয়ারেন্টি:

12 মাস

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

পোর্টেবল ক্যাবল ফল্ট ডিটেক্টর মেশিন

আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

প্যাকেজিং বিবরণ:

কাঠের কেস

ডেলিভারি সময়:

৫-৮ দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 পিসি/বছর

পণ্যের বর্ণনা

XHGG50২ এ+XHDD503সি+XHGX507+XHHV535-4TSC
ভূগর্ভস্থ তারের ত্রুটি সনাক্তকরণ সিস্টেম

মডেল নম্বর	পণ্যের নাম
XHGG502A	ক্যাবল ত্রুটি প্রাক-অবস্থানকারী
এক্সএইচডিডি৫০৩সি	ক্যাবল ত্রুটি পয়েন্টার
XHGX507	ক্যাবল ত্রুটি বিস্তৃত পরীক্ষক
XHHV535-4TSC	হাই ভোল্টেজ ওভারজেনার

আমি.সিস্টেমের উদ্দেশ্য:

সঠিকভাবে এবং দ্রুত বিদ্যুৎ তারের মূল নিরোধক ব্যর্থতা সনাক্ত করুন; তারের দৈর্ঘ্য calibrate; সঠিকভাবে কবর তারের দিক এবং গভীরতা সনাক্ত।
স্ট্যান্ডার্ড ডিসি দিয়ে তারের প্রুফ টেস্টিং
একটি তারের উপর ত্রুটি দূরত্ব খুঁজুন।
পিন- মাটিতে ক্যাবল ত্রুটির নির্দেশ।
ট্র্যাকিংপথ-ভূগর্ভস্থ তার।
ক্যাবল বান্ডিল থেকে একটি ক্যাবল নির্বাচন।

II.সিস্টেমের প্রযুক্তিগত বর্ণনা
1.ক্যাবল ত্রুটিপ্রাক-লোকেটর XHGG502A
পোর্টেবল আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন 0

বর্ণনা
ক্যাবল ত্রুটি পরীক্ষক একটি শিল্প-গ্রেড 10.1 ইঞ্চি স্পর্শ-ইন্টিগ্রেটেড কম্পিউটার, একটি সহজ অপারেটিং সফটওয়্যার ইন্টারফেস, শিল্প-গ্রেড ইন্টিগ্রেটেড সার্কিট এবং ডিভাইস গ্রহণ করে,এবং একটি অন্তর্নির্মিত বড় ক্ষমতার লিথিয়াম-আয়ন ব্যাটারি, যা স্থিতিশীল, নির্ভরযোগ্য এবং ব্যবহার করা সহজ।

এই ক্যাবল ত্রুটি পরীক্ষক পাওয়ার ক্যাবলগুলির অবস্থা এবং ত্রুটি দূরত্ব পরিমাপ এবং বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র।এই তারের ত্রুটি পরীক্ষক সংকেত ফিল্টারিং অর্জন করতে আধুনিক ইলেকট্রনিক প্রযুক্তি এবং কম্পিউটার প্রযুক্তির একটি সমন্বয় ব্যবহার করেক্যাবল গতি পরিমাপ, ক্যাবল দৈর্ঘ্য পরীক্ষা, ক্যাবল ত্রুটি দূরত্ব পরীক্ষা।

এই ক্যাবল ত্রুটি পরীক্ষক কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং পাওয়ার তারের সংযোগ বিচ্ছিন্ন ত্রুটি জন্য উপযুক্ত, উচ্চ ফ্রিকোয়েন্সি সমাক্ষ তারের, রাস্তার আলো তারের,এবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারেরনেটওয়ার্কের ব্যর্থতা, উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার।

কাজের মোডঃTDR ((নিম্ন ভোল্টেজ পালস), ICE ((ইম্পলস বর্তমান), ARM ((আর্ক প্রতিফলন পদ্ধতি) ।

বৈশিষ্ট্য
• ১০.১ ইঞ্চি পূর্ণ রঙের টিএফটি টাচ ডিসপ্লে;
• এমবেডেড সিস্টেম, নিরাপদ, স্থিতিশীল এবং সহজ প্রদর্শন এবং অপারেশন মোড;
• তারের তরঙ্গ গতি, তারের দৈর্ঘ্য এবং ত্রুটি দূরত্ব পরীক্ষা করার ফাংশন সহ;
• সম্পূর্ণ স্বয়ংক্রিয় ধারাবাহিক নমুনা গ্রহণ, সর্বদা তরঙ্গের আকার ধারণ, সময়মত এবং সঠিক।
• স্বয়ংক্রিয় পরীক্ষার পরিসীমা সেটিং, স্বয়ংক্রিয় তরঙ্গরূপ বিশ্লেষণ এবং পরীক্ষার দূরত্ব প্রদর্শন দিয়ে সজ্জিত।
• সম্পূর্ণ ইংরেজি মেনু, দুটি অপারেশন পদ্ধতি স্পর্শ এবং কোড বোতাম, সহজ, দ্রুত এবং নির্ভরযোগ্য।
• নিম্ন-ভোল্টেজ পালস পদ্ধতি, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং মাল্টিপলস পদ্ধতি (8 বার) পরীক্ষার প্রযুক্তি দিয়ে সজ্জিত, তরঙ্গরূপ প্রদর্শন মসৃণ এবং ব্যাখ্যা করা সহজ।
• যখন একাধিক পালস পদ্ধতি ব্যবহার করা হয়, এটি একটি পালস কাপলারের সাথে উচ্চ এবং নিম্ন ভোল্টেজ তরঙ্গরূপ তুলনার 8 টি গ্রুপ প্রদর্শন করতে ব্যবহৃত হয়, যা স্বয়ংক্রিয় দূরত্ব পরীক্ষার জন্য সুবিধাজনক,ম্যানুয়াল বিশ্লেষণ এবং দূরত্ব পরিমাপ.
• এই যন্ত্রের শক্তিশালী তথ্য প্রক্রিয়াকরণ ক্ষমতা রয়েছে, যা ব্যবহারকারীদের তরঙ্গের ফাইল পরিচালনা এবং সংরক্ষণ করতে সুবিধাজনক করে তোলে।
• একটি বিশাল পরীক্ষার তরঙ্গরূপ স্টোরেজ ফাংশন আছেঃসাইটে পরীক্ষিত তরঙ্গরূপগুলি যে কোনও সময় প্রত্যাহার এবং পর্যবেক্ষণের জন্য চীনা নামকরণের দ্বারা নির্দিষ্ট আদেশে যন্ত্রটিতে সুবিধাজনকভাবে সংরক্ষণ করা যেতে পারে; এটি কম ভোল্টেজ ইমপ্লান্ট এবং উচ্চ ভোল্টেজ ফ্ল্যাশওভার তরঙ্গের 8,000 রেকর্ড এবং একাধিক ইমপ্লান্টের বেশি রেকর্ড সংরক্ষণ করতে পারে 250 টিরও বেশি তরঙ্গের রেকর্ড রেকর্ড করা যেতে পারে,ইউএসবি যোগাযোগ ব্যবহার করে পরিচালনা এবং বিশ্লেষণের জন্য কম্পিউটার সফটওয়্যারে আমদানি করা যেতে পারে.
• অতি উচ্চ উজ্জ্বলতা, LED ব্যাকলাইট উজ্জ্বলতা 280nit, রেজোলিউশন 1024 * 600, অপারেশন সরাসরি সূর্যালোকের সংস্পর্শে পরিবেশের জন্য সুবিধাজনক পৌঁছায়।
পোর্টেবল আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন 1

টেকনিক্যাল স্পেসিফিকেশন

নমুনা সংগ্রহের ঘন ঘন	১ মেগাহার্টজ~৪০০ মেগাহার্টজ
নিম্ন ভোল্টেজ ইমপ্লান্টের ব্যাপ্তি	৩০০ ভোল্ট ± ১৫%
পরিসীমা	≥১২০ কিমি
পরীক্ষার পরিসীমা	১০০ মিটার/৩০০ মিটার/৫০০ মিটার/১ কিমি/৩ কিমি/৫ কিমি/১০ কিমি/২৫ কিমি/৫০ কিমি/১০০ কিমি
পালস প্রস্থ	0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
ন্যূনতম রেজোলিউশন	0.০৭ মি
পরীক্ষার অন্ধ এলাকা	≤ ১০ মিটার
পরিমাপের ত্রুটি	≤±(0.5%×L+1m), L হল তারের দৈর্ঘ্য
পাওয়ার সাপ্লাই মোড	চার্জিং AC110V~২৪০ ভোল্ট, ৫০ হার্জ/৬০ হার্জ
ইমপলস কপলার ভোল্টেজ প্রতিরোধ	DC 35kV
আয়তন ও ওজন	L358mm×W284mm×H168mm-4.7kg
শ্রম শর্তাবলী	তাপমাত্রা -২০ ডিগ্রি সেলসিয়াস~+৬৫ ডিগ্রি সেলসিয়াস, আপেক্ষিক আর্দ্রতা ৯০%, বায়ুমণ্ডলীয় চাপ ৭৫০±৩০mmHg

2.ক্যাবল ত্রুটিঠিকানাসনাক্তকারী(এক্সএইচডিডি৫০৩সি)

বর্ণনা
ক্যাবল ত্রুটি অবস্থান যন্ত্র শক্তি ক্যাবল ত্রুটি পয়েন্ট নির্ধারণ করতে শব্দের এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে।ইলেকট্রনিক ফ্ল্যাশওভার ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা উত্পাদিত হয়, সংশ্লিষ্ট প্রোব দ্বারা বাছাই করা এবং বর্ধিত করা হয়, এবং ত্রুটি পয়েন্টের সঠিক অবস্থান শ্রবণ এবং চাক্ষুষ বিচার দ্বারা নির্ধারিত হয়।এটি একটি ডিভাইস যা মোটামুটি পরিমাপ পরিসীমা মধ্যে তারের ত্রুটি বিন্দু সঠিক অবস্থান সম্পন্ন এবং শাব্দ এবং চৌম্বক সময় পার্থক্য সংগ্রহ করেএটি পজিশনিং টেকনোলজি, পাথ-অ্যাসিস্টেড টেস্টিং এবং অন্যান্য প্রযুক্তিকে একীভূত করে।একাধিক পরীক্ষার মোড এবং সমৃদ্ধ এবং বৈচিত্র্যময় তাত্ক্ষণিক তথ্য সরবরাহ করে কার্যকরভাবে এবং সঠিকভাবে তারের ত্রুটি অবস্থান সম্পূর্ণ করতে.
এই ফিক্সড পয়েন্ট যন্ত্রটি পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল, কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার জন্য উপযুক্তএবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারের, পাশাপাশি উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটি।

বৈশিষ্ট্য
1৫ ইঞ্চি স্পর্শযোগ্য উচ্চ উজ্জ্বলতা এলসিডি সূর্যের আলোতে দৃশ্যমানতা নিশ্চিত করে।
2. স্বয়ংক্রিয়ভাবে শাব্দ এবং চৌম্বক সময় পার্থক্য গণনা করতে শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনিক অবস্থান প্রযুক্তি গ্রহণ করুন।
3. বিভিন্ন পরিবেশে অভিযোজিত করার জন্য অ্যাকোস্টিক সিগন্যাল এবং চৌম্বকীয় সিগন্যালের লাভ মান এবং ট্রিগার মানটি ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।
4এটিতে ব্যাকগ্রাউন্ড গোলমাল কমানোর প্রযুক্তি রয়েছে এবং এটি বিভিন্ন ফিল্টারিং পদ্ধতি থেকে চয়ন করতে পারে।
5এটিতে BNR ব্যাকগ্রাউন্ড গোলমাল হ্রাস এবং নিঃশব্দ গোলমাল হ্রাস ফাংশন রয়েছে।
6. এর পথের বিচ্যুতি নির্দেশক আছে.
7. মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর দিয়ে সজ্জিত, জলরোধী গ্রেড আইপি 65।
8. বিল্ট-ইন বড় ক্ষমতা লিথিয়াম ব্যাটারি, দীর্ঘ স্ট্যান্ডবাই সময়, দ্রুত চার্জার দিয়ে সজ্জিত.
9. ছোট এবং হালকা ওজন, সহজ অপারেটিং, এবং সহজ মানব-মেশিন ইন্টারফেস.

প্রযুক্তিগত সূচক

1	ফিল্টার পরামিতি	অল-পাসঃ 100Hz ~ 1600Hz। নিম্ন পাসঃ 100Hz ~ 300Hz। কোয়ালকমঃ ১৬০ হার্জ থেকে ১৬০০ হার্জ। ব্যান্ডপাসঃ ২০০ হার্জ থেকে ৬০০ হার্জ।
2	চ্যানেল লাভ	৮ স্তর নিয়ন্ত্রিত।
3	চৌম্বকীয় চ্যানেল লাভ	৮ স্তর নিয়ন্ত্রিত।
4	আউটপুট লাভ	১৬ স্তর (০-১১২ ডিবি)
5	আউটপুট প্রতিবন্ধকতা	৩৫০Ω
6	অ্যাকোস্টম্যাগনেটিক পজিশনিং নির্ভুলতা	০.২ মিটারেরও কম।
7	পথ সনাক্তকরণের সঠিকতা	০.৫ মিটারের কম।
8	পাওয়ার সাপ্লাই	4*18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি।
9	স্ট্যান্ডবাই সময়	আট ঘণ্টার বেশি।
10	ভলিউম	428L×350W×230H
11	ওজন	6.৫ কেজি।
12	পরিবেশে তাপমাত্রা	-25 ~ 65oC; আপেক্ষিক আর্দ্রতাঃ ≤ 90%

3. ক্যাবল রুট ট্র্যাকার ((ক্যাবল ত্রুটি ব্যাপক পরীক্ষক) (XHGX507)
পোর্টেবল আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন 5

বর্ণনা
এক্সএইচজিএক্স 507 ভূগর্ভস্থ তারের পাইপ লোকেটার মূলত তারের ত্রুটির অবস্থান, তারের সনাক্তকরণ, তারের পথ এবং গভীরতা পরিমাপের জন্য ব্যবহৃত হয়।এটি এমন কাজগুলি সম্পন্ন করতে পারে যা অতীতে কেবলমাত্র কয়েকটি সরঞ্জাম দ্বারা সম্পন্ন করা যেতে পারে.

কাজের নীতি
ভূগর্ভস্থ ক্যাবল পাইপ লোকেটারটি ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন পদ্ধতি এবং যোগাযোগ নীতির প্রয়োগের ভিত্তিতে ডিজাইন করা হয়েছে।

1ইলেকট্রোম্যাগনেটিক সংকেতটি ট্রান্সমিটার দ্বারা উত্পন্ন হয় এবং সংকেতটি বিভিন্ন ট্রান্সমিশন সংযোগ পদ্ধতির মাধ্যমে পরীক্ষার অধীনে ভূগর্ভস্থ তারের কাছে প্রেরণ করা হয়।

2. ভূগর্ভস্থ তারের ইলেক্ট্রোম্যাগনেটিক সংকেত প্রেরণ করার পরে, একটি প্রেরিত বর্তমান তারের উপর উত্পন্ন হয়, এবং প্রেরিত বর্তমান দূরত্বের জন্য তারের বরাবর ছড়িয়ে পড়ে।

3বর্তমানের প্রসার প্রক্রিয়ায়, বৈদ্যুতিন চৌম্বকীয় তরঙ্গগুলি ভূগর্ভস্থ তারের মাধ্যমে মাটিতে বিকিরণ করা হয়।ইলেক্ট্রোম্যাগনেটিক তরঙ্গ সংকেত ক্যাবল উপরে মাটিতে গৃহীত হবে.

4ভূগর্ভস্থ তারের অবস্থান, দিক এবং ত্রুটি গ্রহণ করা সংকেত শক্তির পরিবর্তন দ্বারা বিচার করা যেতে পারে।

বৈশিষ্ট্য
বড় স্ক্রিনের এলসিডি সিগন্যালের শক্তি প্রদর্শন করে, এবং বার, তীর এবং ভয়েস প্রম্পটগুলি অপারেটরকে তারের ভূগর্ভস্থ অবস্থান এবং ত্রুটি পয়েন্ট বিচার করা সহজ করে তোলে।একজন মানুষ সব করতে পারে.

সম্পূর্ণ ডিজিটাল ডিজাইন, পরিষ্কার বড়-স্ক্রিন এলসিডি গ্রাফিক প্রদর্শন এবং নির্ভরযোগ্য অবস্থান

বহনযোগ্য এবং হালকা, বহন করা সহজ

অন্তর্নির্মিত পুনরায় চার্জযোগ্য ব্যাটারি

ক্যাবল লুপ প্রতিরোধের পরিমাপ করার জন্য অন্তর্নির্মিত ওহমিটার

গ্রাউন্ডে 2MΩ পর্যন্ত আইসোলেশন ত্রুটি সনাক্ত করতে ব্যবহার করা যেতে পারে

ব্যাকলাইট ফাংশন সহ রাতের অপারেশনে মানিয়ে নিতে

ক্যাবল লুপ প্রতিরোধের পরিমাপ করার জন্য অন্তর্নির্মিত ওহমিটার

ক্যাবলের গভীরতা এবং বর্তমান প্রদর্শন করুন

পোর্টেবল আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন 6

প্রধান উপাদান
এই ক্যাবল পাইপ লোকেটারটি মূলত ট্রান্সমিটার এবং রিসিভার দিয়ে গঠিত, দুটি ক্ল্যাম্প, একটি এ-ফ্রেম এবং প্রয়োজনীয় সংযোগ তারের আনুষাঙ্গিক সহ।
প্রযুক্তিগত পরামিতি
ট্রান্সমিটার

কাজের ফ্রিকোয়েন্সি	নিম্ন ফ্রিকোয়েন্সি (815Hz), মধ্যবর্তী ফ্রিকোয়েন্সি (8kHz), উচ্চ ফ্রিকোয়েন্সি (33kHz), রেডিও ফ্রিকোয়েন্সি (83kHz)
কাজের মোড	সরাসরি সংযোগ পদ্ধতি, সংযোগ পদ্ধতি (ক্যাপার পদ্ধতি), প্রবর্তন পদ্ধতি
সমান্তরাল লোড	৫ ওম-৩০০০ ওম
প্রতিবন্ধকতা প্রদর্শন	৫টি সংখ্যা
অতিরিক্ত উত্তাপ এবং অতিরিক্ত বর্তমান	স্বয়ংক্রিয় সুরক্ষা
পাওয়ার আউটপুট	নিম্ন গিয়ার, মাঝারি গিয়ার, উচ্চ গিয়ার

রিসিভার

কাজের ফ্রিকোয়েন্সি	নিম্ন ফ্রিকোয়েন্সি (815Hz), মধ্যবর্তী ফ্রিকোয়েন্সি (8kHz), উচ্চ ফ্রিকোয়েন্সি (33kHz), রেডিও ফ্রিকোয়েন্সি (83kHz), প্যাসিভ ফ্রিকোয়েন্সি 50Hz
অ্যান্টেনা মোড	উপত্যকা পদ্ধতি (শূন্য মানের মোড), ক্রেস্ট পদ্ধতি (পিক মোড), স্টেপ ভোল্টেজ পদ্ধতি এবং ক্ল্যাম্প বর্তমান পদ্ধতি (এ-ফ্রেম)
বর্তমান নির্দেশনা	পরীক্ষার অধীনে থাকা তারের কার্যকর বর্তমানের মান প্রদর্শন করুন (ইউনিটঃ mA)
কাজের তাপমাত্রা	-১০oC+৫৫oC
পাওয়ার ইন্ডিকেটর	গ্রাফিকাল প্রদর্শন
ব্যাটারির আয়ু	অবিচ্ছিন্ন কাজ> ৮ ঘন্টাঃ বিরতিপূর্ণ কাজ> ১৬ ঘন্টা
সিগন্যাল শক্তি নির্দেশক	সিঁড়ি ডায়াগ্রাম, ডিজিটাল পরিসীমা 0-999
নিয়ন্ত্রণ অর্জন	ম্যানুয়াল নিয়ন্ত্রন, গতিশীল পরিসীমা 100dB
সনাক্তকরণের গভীরতা	সর্বোচ্চ সনাক্তকরণের গভীরতা প্রায় ১০ মিটার।
সর্বোচ্চ সনাক্তকরণ দূরত্ব	সরাসরি সংযোগ পদ্ধতিতে ভাল বিচ্ছিন্নতার সাথে তারের দৈর্ঘ্য 15km পর্যন্ত হতে পারে
গভীরতা পরিমাপ	গভীরতা কী টিপুন তিন অঙ্ক প্রদর্শন করতে, সর্বোচ্চ গভীরতা 10 মিটার পর্যন্ত পরিমাপ করা যেতে পারে
সঠিকতা	নিম্ন ফ্রিকোয়েন্সিঃ ± (((1-5)%≤2.5m রেডিও ফ্রিকোয়েন্সিঃ ± (((5-12)%≤2.5m

প্যাকিং তালিকা

পয়েন্ট	নাম	কুইটি।
1	রিসিভার	1
2	ট্রান্সমিটার	1
3	সরাসরি সংযোগ সংকেত লাইন	1
4	সংযোগ লাইন	1
5	গ্রাউন্ডিং পিন	1
6	চার্জার	1
7	গ্রাউন্ডিং তার	1
8	এ-ফ্রেম	1
9	এ-ফ্রেম সংযোগ লাইন	1
10	এ-ফ্রেম প্রোব পিন	2
11	ট্রান্সমিশন ক্ল্যাম্প	1
12	প্রাপ্তি ক্ল্যাম্প	1

আবেদনপত্র
পোর্টেবল আর্ক ক্যাবল ফল্ট ডিটেক্টর মেশিন 7

এক্সএইচএইচভি৫৩5-৪টিএসসি ট্রলি উচ্চVপ্রাপ্তবয়স্কওভারজেনারেটর

বর্ণনা

এক্সএইচএইচভি৫৩৫-৪টিএসসিহাই ভোল্টেজ সার্জ জেনারেটরকম এবং উচ্চ ভোল্টেজ ক্যাবল ত্রুটি পরীক্ষায় ইমপ্লান্স ডিসচার্জ এবং ভোল্টেজ পরীক্ষা সহ্য করতে ব্যবহার করা যেতে পারে। উচ্চ নির্ভুলতা পরীক্ষা ক্যাবল ত্রুটি নমুনা মডিউল এবং ছোট ট্রান্সফরমার ভিতরে ইনস্টল করা হয়,যা প্রকৃতপক্ষে প্রভাব দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন করতে পারে, এবং এটি স্বয়ংক্রিয় টাইমিং প্রভাব, ম্যানুয়াল প্রভাব এবং ভোল্টেজ পরীক্ষা প্রতিরোধের ফাংশন আছে।

এই ডিভাইসটিতে একটি উচ্চ ভোল্টেজ ডিসি সোর্স, একটি শক্তি সঞ্চয় ক্যাপাসিটার, একটি ডিসচার্জ বল ডিভাইস, একটি স্বয়ংক্রিয় ডিসচার্জ ডিভাইস,এবং একটি ভোল্টেজ লেভেল সুইচিং ডিভাইস একটি কার্ট টাইপ উচ্চ শেষ পরীক্ষামূলক যন্ত্র মধ্যেএটি একটি ট্রলি-টাইপ হাই-এন্ড পরীক্ষামূলক যন্ত্র। সরঞ্জাম সম্পূর্ণরূপে ব্যবহারের সহজতা, বহনযোগ্যতা, নিরাপত্তা এবং ঐতিহ্যগত পরীক্ষামূলক ডিভাইসের নির্ভরযোগ্যতার সমস্যা সমাধান করে।

যখন XHHV535-4TSC ট্রলি টাইপউচ্চ-ভোল্টেজ জোয়ার জেনারেটরব্যবহারের পরে, স্টপ বোতাম টিপুন,এবং অভ্যন্তরীণ সিস্টেম স্বয়ংক্রিয়ভাবে সংরক্ষণকারী উপর অবশিষ্ট উচ্চ ভোল্টেজ মুক্তি হবে.

প্রযুক্তিগত পরামিতি

ইম্পলস হাই ভোল্টেজ	0~৩২ কেভি, ০~১৬ কিলোভোল্ট, ০~8kV তিন গিয়ার সামঞ্জস্য
উচ্চ ভোল্টেজের আংশিক চাপ	1.5 স্তর
অন্তর্নির্মিত ক্যাপাসিটর	4μF/32kV,16μF/16kV,64μF / 8kV নিয়মিত তিন গতির সমন্বয়
স্রাব ক্ষমতা	০-২০৪৮Jপ্রতিটি ভোল্টেজ স্তরে
আঘাতের ক্ষমতা	২ কেভিএ
জ্বলন্ত বর্তমান	60m A @32kV, 120mA@16kV, 240mA@32kV
আউটপুট ভোল্টেজ পোলারিটি	নেতিবাচক মেরুতা
প্রভাবের সময়	সম্পর্কে৬-৭স্বয়ংক্রিয় ধাক্কা জন্য সেকেন্ড, ম্যানুয়াল জন্য স্বতঃস্ফূর্ত নিয়ন্ত্রণ সময় প্রভাব
নির্দেশনা	উচ্চ-ভোল্টেজ সাইড ভোল্টেজ মিটারিং, রিয়েল টাইমে আউটপুট ভোল্টেজ এবং বর্তমানের নির্দেশ
অপারেটিং মোড	একক ট্রিগার, চক্র, ডিসি
ডিসি ভোল্টেজ পরীক্ষার প্রতিরোধ	আউটপুট ভোল্টেজ সমন্বয় এবং সূচক পরিসীমা 0-32KV, আউটপুট বর্তমান সূচক পরিসীমা 0-20A
নিরাপদ সুরক্ষা	শূন্য স্টার্ট সুরক্ষা ফাংশন সহ, নিরাপদ এবং নির্ভরযোগ্য। ওভারভোল্টেজ, ওভার-কুরেন্ট, ওভারহিটিং সুরক্ষা। অপারেশন পরে স্বয়ংক্রিয় স্রাব।
সংযোগের তার	উচ্চ ভোল্টেজ আউটপুট ক্যাবলঃ 5 মিটার, সুরক্ষা গ্রাউন্ডিং ক্যাবলঃ 5 মিটার,পাওয়ার ক্যাবলঃ ৩ মিটার
অতিরিক্ত তাপমাত্রা সুরক্ষা	85oC
আয়তন ((মিমি)	550L×500W×1000এইচ
ওজন	১ টির বেশি নয়3০ কেজি
পাওয়ার সাপ্লাই	AC220V±10%, 50Hz±2Hz
পরিবেশে তাপমাত্রা	-২০~+৫০oC
সুরক্ষা রেটিং	IP54 এর কম নয়
সার্টিফিকেট	সিই আইএসও
