অন-লোড ট্যাপ চেঞ্জার টেস্টার| XHYZ1688

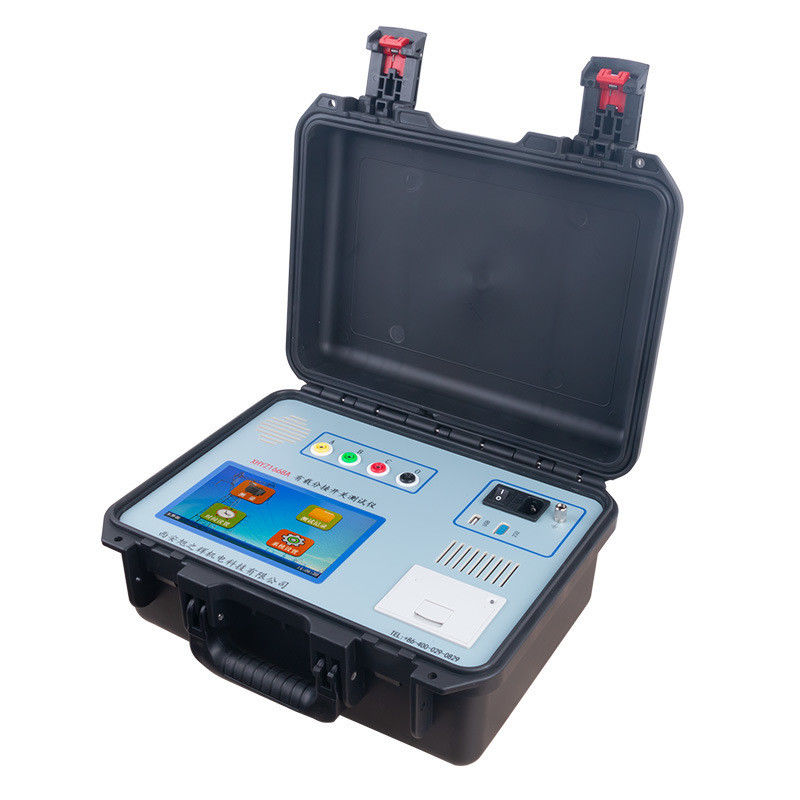

XHYZ1688 অন-লোড ট্যাপ চেঞ্জার টেস্টার হল একটি বিশেষ যন্ত্র যা ট্রান্সফরমারের অন-লোড ট্যাপ চেঞ্জার (OLTC) এর ট্রানজিশন ওয়েভফর্ম, ট্রানজিশন টাইম, তাৎক্ষণিক ট্রানজিশন রেজিস্ট্যান্স মান এবং তিন-ফেজ সিঙ্ক্রোনাইজেশন পরিমাপ করার জন্য ডিজাইন করা হয়েছে। অন-লোড ট্যাপ চেঞ্জার হল ট্রান্সফরমার সার্কিটের সাথে সংযুক্ত একমাত্র চলমান অংশ, তাই এর অবস্থা সরাসরি পুরো ট্রান্সফরমারের নিরাপদ অপারেশনকে প্রভাবিত করে। পাওয়ার ইকুইপমেন্ট হ্যান্ডওভার এবং প্রিভেন্টিভ টেস্ট রেগুলেশনস অনুসারে, অন-লোড ট্যাপ চেঞ্জারের অ্যাকশন সিকোয়েন্স পরীক্ষা করতে হবে এবং সুইচিং টাইম নিয়মিত পরিমাপ করতে হবে। এই যন্ত্রটিতে সম্পূর্ণ চাইনিজ মেনু প্রম্পট এবং সহজ অপারেশন সহ উচ্চ মাত্রার বুদ্ধিমত্তা রয়েছে। এর কমপ্যাক্ট আকার, হালকা ওজন এবং শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা ফিল্ড কর্মীদের কাজের চাপকে ব্যাপকভাবে হ্রাস করে, এটিকে পাওয়ার জেনারেশন এবং সাপ্লাই ইউনিটগুলির পাশাপাশি ট্রান্সফরমার নির্মাতাদের জন্য নিরাপদ উৎপাদন নিশ্চিত করতে এবং পণ্যের গুণমান উন্নত করার জন্য একটি আদর্শ সরঞ্জাম করে তোলে।
অ্যাপ্লিকেশন এবং লক্ষ্য দর্শক:ট্রান্সফরমার নির্মাতাদের জন্য তৈরি করা হয়েছে যারা অন-লোড ট্যাপ চেঞ্জারগুলির ফ্যাক্টরি অ্যাকসেপ্টেন্স এবং আউটগোয়িং কোয়ালিটি কন্ট্রোল, পাওয়ার প্ল্যান্ট এবং ইউটিলিটি প্রিভেন্টিভ টেস্ট টিম যারা হ্যান্ডওভার এবং প্রিভেন্টিভ টেস্ট রেগুলেশনস কার্যকর করে, OLTC ওভারহল এবং রক্ষণাবেক্ষণ ওয়ার্কশপ, নতুন সাবস্টেশন কমিশনিং এবং অ্যাকসেপ্টেন্স টিম, এবং বৈদ্যুতিক ইনস্টলেশন এবং কমিশনিং কোম্পানি যারা এনার্জাইজেশনের আগে ট্যাপ চেঞ্জার পারফরম্যান্স যাচাই করে।
মূল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| আউটপুট কারেন্ট |
১.০A, ০.৫A, ০.২A |
| ট্রানজিশন রেজিস্ট্যান্স রেঞ্জ |
০.৩Ω~২০Ω (১.০A), ৫Ω~৪০Ω (০.৫A), ২০Ω~১০০Ω (০.২A) |
| ট্রানজিশন টাইম রেঞ্জ |
০~৩২০ms |
| ওপেন সার্কিট ভোল্টেজ |
২৪V |
| পরিমাপের নির্ভুলতা |
ট্রানজিশন রেজিস্ট্যান্স: ±(৫% রিডিং ±০.১Ω); ট্রানজিশন টাইম: ±(০.১% রিডিং ±০.২ms) |
| স্যাম্পলিং রেট |
২০kHz |
| ডেটা স্টোরেজ |
৫০০ গ্রুপ বিল্ট-ইন, পাওয়ার ফেইলিউরের সময় সংরক্ষিত থাকে |
| ডিসপ্লে |
৭ ইঞ্চি হাই-ব্রাইটনেস এলসিডি |
| কাজের তাপমাত্রা |
-১০°C থেকে ৫০°C |
| কাজের আর্দ্রতা |
≤৮৫%RH |
| পাওয়ার সাপ্লাই |
AC২২০V±১০%, ৫০±১Hz |
| মাত্রা |
প্রধান ইউনিট ৩৬০mm × ২৯০mm × ১৭০mm; কেবল বক্স ৩৬০mm × ২৯০mm × ১৭০mm |
| ওজন |
প্রধান ইউনিট ৬.১৫kg; কেবল বক্স ৪.৫৫kg |
উন্নত বৈশিষ্ট্য
হালকা ওজনের সাথে বড় আউটপুট কারেন্ট, ফিল্ডের কাজের চাপকে ব্যাপকভাবে হ্রাস করে
YN, Y এবং Δ সংযুক্ত ট্রান্সফরমারগুলি পরীক্ষা করে, রেজিস্ট্যান্স মানগুলি রূপান্তর ছাড়াই সরাসরি প্রদর্শিত হয়
উইন্ডিং সহ এবং উইন্ডিং ছাড়া উভয় পরিমাপ পদ্ধতি সমর্থন করে
ওয়েভফর্ম ডিসপ্লে স্যাম্পলিং মান অনুযায়ী রেজিস্ট্যান্স এবং টাইম অ্যামপ্লিচুড স্বয়ংক্রিয়ভাবে সামঞ্জস্য করে
উচ্চ নির্ভরযোগ্যতার সাথে সম্পূর্ণ সুরক্ষা সার্কিট

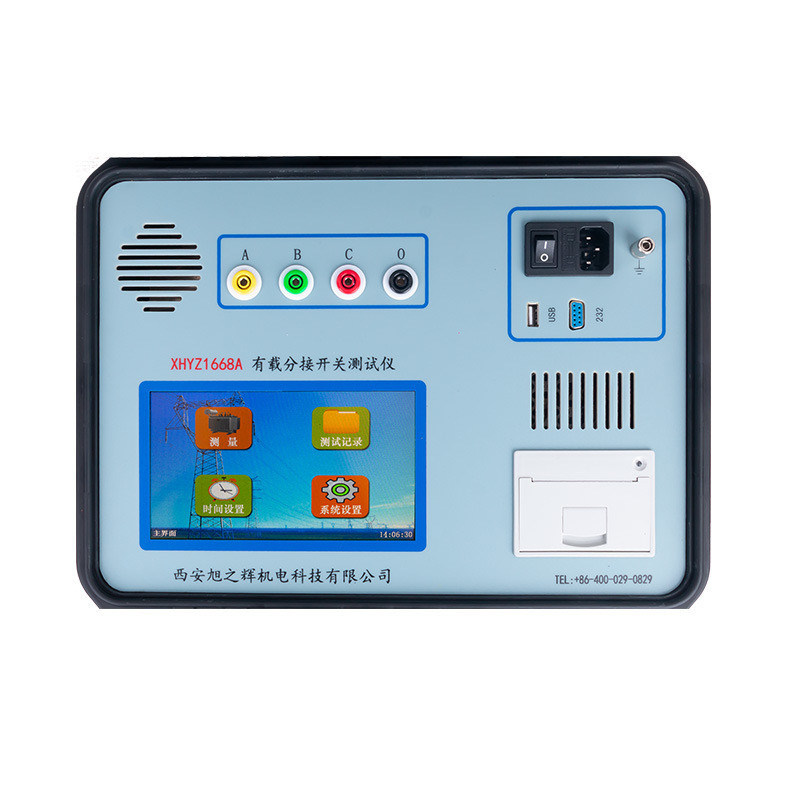

অন-সাইট অপারেশনের সুবিধার জন্য ৭ ইঞ্চি বড় এলসিডি ডিসপ্লে
অভ্যন্তরীণভাবে ৫০০ গ্রুপ পর্যন্ত ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করে
পরীক্ষার ফলাফল তাৎক্ষণিক প্রিন্ট করার জন্য বিল্ট-ইন হাই-স্পিড প্রিন্টার
ডেটা ট্রান্সফারের জন্য USB এবং RS232 ইন্টারফেস
ফিল্ড রিডেবিলিটির জন্য সিস্টেম সেটিংসে ফিল্টার লেভেল এবং ব্যাকলাইট সামঞ্জস্যযোগ্য
এই যন্ত্রটি OLTC টেস্টিং ইঞ্জিনিয়ারদের জন্য ট্যাপ চেঞ্জার কন্ডিশন অ্যাসেসমেন্টের জন্য একটি নির্ভরযোগ্য, ব্যাপক সমাধান সরবরাহ করে, যা নির্মাতাদের, ইউটিলিটি এবং কমিশনিং টিমগুলিকে ট্রান্সফরমার ফেইলিউরের কারণ হওয়ার আগে ট্রানজিশন রেজিস্টর ফল্ট, স্প্রিং এজিং এবং কন্টাক্ট ডিফেক্ট সনাক্ত করতে সহায়তা করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: এই অন-লোড ট্যাপ চেঞ্জার টেস্টারটি কার জন্য ডিজাইন করা হয়েছে?
এটি ট্রান্সফরমার নির্মাতাদের জন্য তৈরি করা হয়েছে যারা অন-লোড ট্যাপ চেঞ্জারগুলির ফ্যাক্টরি অ্যাকসেপ্টেন্স এবং আউটগোয়িং কোয়ালিটি কন্ট্রোল, পাওয়ার প্ল্যান্ট এবং ইউটিলিটি প্রিভেন্টিভ টেস্ট টিম, OLTC ওভারহল এবং রক্ষণাবেক্ষণ ওয়ার্কশপ, নতুন সাবস্টেশন কমিশনিং এবং অ্যাকসেপ্টেন্স টিম, এবং বৈদ্যুতিক ইনস্টলেশন এবং কমিশনিং কোম্পানি যারা এনার্জাইজেশনের আগে ট্যাপ চেঞ্জার পারফরম্যান্স যাচাই করে।
প্রশ্ন ২: XHYZ1688 কোন পরীক্ষাগুলি করতে পারে?
এটি ট্রান্সফরমারের অন-লোড ট্যাপ চেঞ্জারগুলির ট্রানজিশন ওয়েভফর্ম, ট্রানজিশন টাইম, তাৎক্ষণিক ট্রানজিশন রেজিস্ট্যান্স মান এবং তিন-ফেজ সিঙ্ক্রোনাইজেশন পরিমাপ করে। এটি ট্যাপ চেঞ্জার সুইচিংয়ের অ্যাকশন সিকোয়েন্স যাচাইকরণও সমর্থন করে, যা পাওয়ার ইকুইপমেন্ট হ্যান্ডওভার এবং প্রিভেন্টিভ টেস্ট রেগুলেশনসের অ্যাকশন সিকোয়েন্স পরীক্ষা এবং সুইচিং টাইম পরিমাপের প্রয়োজনীয়তা পূরণ করে।
প্রশ্ন ৩: এটি কি বিভিন্ন ট্রান্সফরমার উইন্ডিং সংযোগ পরীক্ষা করতে পারে?
হ্যাঁ। XHYZ1688 YN, Y এবং Δ সংযুক্ত ট্রান্সফরমারগুলি পরীক্ষা করে, এবং রেজিস্ট্যান্স মানগুলি ম্যানুয়াল রূপান্তর ছাড়াই সরাসরি প্রদর্শিত হয়। এটি উইন্ডিং সহ এবং উইন্ডিং ছাড়া উভয় পরিমাপ পদ্ধতি সমর্থন করে। নিউট্রাল পয়েন্ট লিড ছাড়া Y-সংযুক্ত ট্রান্সফরমারগুলির জন্য, রূপান্তর সহ দুই-ফেজ পরিমাপ সমর্থিত, এবং Δ সংযুক্ত উইন্ডিংগুলির জন্য বিশেষ ওয়্যারিং গাইডেন্স সরবরাহ করা হয়।
প্রশ্ন ৪: পরিমাপের পরিসীমা এবং নির্ভুলতা কী?
আউটপুট কারেন্টের তিনটি গিয়ার রয়েছে: ১.০A, ০.৫A এবং ০.২A। নির্বাচিত কারেন্ট গিয়ার অনুযায়ী ট্রানজিশন রেজিস্ট্যান্স পরিমাপের পরিসীমা ০.৩Ω থেকে ১০০Ω পর্যন্ত, ±(৫% রিডিং ±০.১Ω) নির্ভুলতার সাথে। ট্রানজিশন টাইম পরিমাপের পরিসীমা ০ থেকে ৩২০ms পর্যন্ত, ±(০.১% রিডিং ±০.২ms) নির্ভুলতার সাথে, এবং সঠিক ওয়েভফর্ম ক্যাপচারের জন্য স্যাম্পলিং রেট ২০kHz পর্যন্ত পৌঁছায়।
প্রশ্ন ৫: XHYZ1688 কি ফিল্ড ব্যবহারের জন্য সুবিধাজনক?
হ্যাঁ। যন্ত্রটিতে একটি ৭ ইঞ্চি হাই-ব্রাইটনেস এলসিডি ডিসপ্লে, সম্পূর্ণ চাইনিজ মেনু প্রম্পট, একটি বিল্ট-ইন হাই-স্পিড প্রিন্টার, USB এবং RS232 ইন্টারফেস রয়েছে এবং এটি ৫০০ গ্রুপ পর্যন্ত ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করতে পারে। প্রধান ইউনিটটির ওজন মাত্র ৬.১৫ কেজি এবং কেবল বক্সের ওজন ৪.৫৫ কেজি, শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা সহ, যা সাবস্টেশন, পাওয়ার প্ল্যান্ট এবং ম্যানুফ্যাকচারিং সাইটগুলিতে বহন এবং পরিচালনা করা সহজ করে তোলে।
