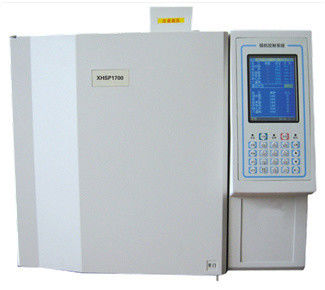

ল্যাব ইউনিভার্সাল গ্যাস ক্রোমাটোগ্রাফ|XHSP1700
XHSP1700 ল্যাব ইউনিভার্সাল গ্যাস ক্রোমাটোগ্রাফ হল একটি উচ্চ-রেজোলিউশন, মাল্টি-ডিটেক্টর বিশ্লেষণাত্মক যন্ত্র যা পরীক্ষাগারের ব্যবহারের জন্য ডিজাইন করা হয়েছে। এটি FID, TCD, ECD, FPD এবং NPD সিরিজ থেকে একই সাথে তিনটি ডিটেক্টর পর্যন্ত সমর্থন করে, 6-ওয়ে তাপমাত্রা নিয়ন্ত্রণ, 16-অর্ডার তাপমাত্রা প্রোগ্রামিং এবং EPC/EFC ইলেকট্রনিক নিউম্যাটিক নিয়ন্ত্রণ সহ, জটিল নমুনা বিশ্লেষণের জন্য সঠিক এবং পুনরুৎপাদনযোগ্য ফলাফল প্রদান করে।
ট্রান্সফরমার শিল্পে, XHSP1700 ট্রান্সফরমার ইনসুলেটিং তেলের দ্রবীভূত গ্যাস বিশ্লেষণ (DGA) এর জন্য একটি আদর্শ সমাধান। ট্রান্সফরমার তেলে দ্রবীভূত হাইড্রোজেন, মিথেন, ইথেন, ইথিলিন, অ্যাসিটিলিন, কার্বন মনোক্সাইড এবং কার্বন ডাই অক্সাইডের মতো বৈশিষ্ট্যযুক্ত ত্রুটি গ্যাসগুলির পরিমাণ নির্ধারণ করে, এটি বিদ্যুৎ সংস্থাগুলিকে প্রাথমিক পর্যায়ে অতিরিক্ত গরম, আংশিক ডিসচার্জ এবং ইনসুলেশন বার্ধক্য সহ সুপ্ত ত্রুটিগুলি নির্ণয় করতে সহায়তা করে, যাতে ব্যর্থতা ঘটার আগে রক্ষণাবেক্ষণ পরিকল্পনা করা যায়।
ট্রান্সফরমার তেল পরীক্ষার বাইরেও, এটি পেট্রোলিয়াম, রাসায়নিক, পরিবেশগত, খাদ্য এবং ফার্মাসিউটিক্যাল পরীক্ষাগারগুলিতে একটি সাধারণ-উদ্দেশ্য গ্যাস ক্রোমাটোগ্রাফ হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।
যন্ত্রটি উচ্চ রেজোলিউশন, বিস্তৃত ডায়নামিক রেঞ্জ এবং স্থিতিশীল রিটেনশন টাইম পুনরুৎপাদনযোগ্যতা একত্রিত করে। এর মডুলার কাঠামো ইনজেক্টর, ডিটেক্টর এবং গ্যাস নিয়ন্ত্রণ সিস্টেমের নমনীয় কনফিগারেশনের অনুমতি দেয়, তাই একই প্ল্যাটফর্মটি রুটিন গুণমান নিয়ন্ত্রণ থেকে উন্নত গবেষণা অ্যাপ্লিকেশনগুলিতে অভিযোজিত হতে পারে, পরীক্ষাগারের যন্ত্র বিনিয়োগ রক্ষা করে।
অ্যাপ্লিকেশন এবং লক্ষ্য দর্শক:XHSP1700 ট্রান্সফরমার তেল দ্রবীভূত গ্যাস বিশ্লেষণ (DGA) এবং সাধারণ বিশ্লেষণাত্মক রসায়নের জন্য একটি পরীক্ষাগার গ্যাস ক্রোমাটোগ্রাফ হিসাবে অবস্থান করা হয়েছে, যা একই বিভাগের ট্রান্সফরমার তেল শারীরিক বৈশিষ্ট্য পরীক্ষক যেমন ফ্ল্যাশ পয়েন্ট, BDV এবং আর্দ্রতা বিশ্লেষক থেকে আলাদা। এটি বিদ্যুৎ গবেষণা প্রতিষ্ঠান এবং প্রাদেশিক পাওয়ার গ্রিড তেল পরীক্ষা কেন্দ্রগুলির জন্য তৈরি করা হয়েছে যারা DGA-ভিত্তিক ট্রান্সফরমার অবস্থা মূল্যায়ন, ট্রান্সফরমার প্রস্তুতকারকদের তেল গুণমান পরীক্ষাগার, তৃতীয় পক্ষের পাওয়ার টেস্টিং প্রতিষ্ঠান এবং পেট্রোলিয়াম, রাসায়নিক, পরিবেশগত, খাদ্য এবং ফার্মাসিউটিক্যাল পরীক্ষাগারগুলির জন্য একটি বহুমুখী উচ্চ-রেজোলিউশন গ্যাস ক্রোমাটোগ্রাফের প্রয়োজন।
মৌলিক তথ্য
| আইটেম |
বিস্তারিত |
| মডেল নং |
XHSP1700 |
| পরীক্ষার মোড |
সংরক্ষিত পরীক্ষা |
| পরীক্ষার অঞ্চল |
গঠনকারী কেবল |
| কেবলের প্রকার |
CAT3 |
| পরীক্ষার ফ্রিকোয়েন্সি |
128Hz / 111Hz / 105Hz / 94Hz (Afc) |
| রেজোলিউশন |
0.5m |
| সার্টিফিকেশন |
CE |
| কাস্টমাইজড |
কাস্টমাইজড |
| রঙ |
কালো |
| বিকেন্দ্রীভূত সনাক্তকরণ |
অনুমোদিত |
| পরিবহন প্যাকেজ |
ফোম সহ কাঠের বাক্স |
| স্পেসিফিকেশন |
350mm x 280mm x 170mm |
| ট্রেডমার্ক |
XZH TEST |
| উৎপত্তি |
চীন জিয়ান |
| উৎপাদন ক্ষমতা |
1000 টুকরা / বছর |
প্রধান প্রযুক্তিগত ডেটা
| প্যারামিটার |
স্পেসিফিকেশন |
| অপারেটিং ডিসপ্লে |
5.7 ইঞ্চি পর্যায়ক্রমিক ল্যাটিস চাইনিজ কালার লিকুইড ক্রিস্টাল (টাচ স্ক্রিন ঐচ্ছিক) |
| তাপমাত্রা নিয়ন্ত্রণ এলাকা |
6 উপায় |
| তাপমাত্রা পরিসীমা |
ঘরের তাপমাত্রা উপরে 5ºC ~ 400ºC, 1ºC বৃদ্ধি, নির্ভুলতা ±0.1ºC |
| তাপমাত্রা-প্রোগ্রামযুক্ত অর্ডার |
16 অর্ডার |
| তাপমাত্রা প্রোগ্রাম হার |
0.1 ~ 39ºC/মিনিট (সাধারণ প্রকার); 0.1 ~ 80ºC/মিনিট (উচ্চ গতি) |
| গ্যাস নিয়ন্ত্রণ |
ঐচ্ছিক যান্ত্রিক ভালভ নিয়ন্ত্রণ মোড বা ইলেকট্রনিক চাপ প্রবাহ নিয়ন্ত্রণ মোড (EPC/EFC) |
| গ্যাস চাপ / প্রবাহ পরিমাপ |
পয়েন্টার টাইপ প্রেসার মিটার বা ইলেকট্রনিক প্রেসার / ফ্লো প্যাটার্ন |
| একক মডিউল সর্বোচ্চ পরিমাপের উপায় |
16 |
| চাপ / প্রবাহ পরিসীমা |
0 ~ 0.3MPa (চাপ); 0 ~ 500sccm (প্রবাহ) |
| রেজোলিউশন |
0.01kPa (চাপ); 0.01sccm (প্রবাহ) |
| EPC / EFC ওয়ার্ক মোড |
3 প্রকার: ধ্রুবক কারেন্ট মোড, ধ্রুবক ভোল্টেজ মোড, বাইপাস মোড |
| EPC / EFC ওয়ার্কিং গ্যাস |
4 প্রকার: নাইট্রোজেন, এয়ার, হাইড্রোজেন, হিলিয়াম, আর্গন |
| EPC / EFC নিয়ন্ত্রণ পরিসীমা |
চাপ 0 ~ 0.6MPa; প্রবাহ হার 0 ~ 100sccm বা 0 ~ 500sccm (এয়ার) |
| EPC / EFC নিয়ন্ত্রণ নির্ভুলতা |
চাপ 0.01kPa; প্রবাহ হার 0.01sccm |
| বাহ্যিক ইভেন্ট |
4 ইন / 4 আউট; সহায়ক নিয়ন্ত্রণ আউটপুট |
| ইনজেক্টর প্রকার |
প্যাকড কলাম নমুনা, ক্যাপিলারি ইনলেট, ছয়-ভালভ গ্যাস স্যাম্পলিং, স্বয়ংক্রিয় হেডস্পেস স্যাম্পলিং |
| ডিটেক্টর সংখ্যা |
3 (পর্যন্ত); FID, TCD, ECD, FPD এবং NPD |
| স্যাম্পলিং শুরু করুন |
ম্যানুয়াল বা স্বয়ংক্রিয় ঐচ্ছিক |
| যোগাযোগ ইন্টারফেস |
ইথারনেট: IEEE802.3 |
ডিটেক্টর প্রযুক্তি সূচক
| ডিটেক্টর |
স্পেসিফিকেশন |
| FID (হাইড্রোজেন ফ্লেম আয়োনাইজেশন ডিটেক্টর) |
শনাক্তকরণের সীমা: ≤ 1 x 10-11 গ্রাম/সেকেন্ড (হেক্সাডেকেন); বেসলাইন নয়েজ: ≤ 5 x 10-14 A; বেসলাইন ড্রিফট: ≤ 1 x 10-13 A/30মিনিট; রৈখিক পরিসীমা: ≥ 10 6 |
| TCD (থার্মাল কন্ডাক্টিভিটি ডিটেক্টর) |
সংবেদনশীলতা: S ≥ 2500 mV•ml/mg (হেক্সাডেকেন) (1, 2, 4, 8 বার বর্ধিত, ঐচ্ছিক); বেসলাইন নয়েজ: ≤ 20 μV; বেসলাইন ড্রিফট: ≤ 30 μV/30মিনিট; রৈখিক পরিসীমা: ≥ 10 4 |
| ECD (ইলেকট্রন ক্যাপচার ডিটেক্টর) |
শনাক্তকরণের সীমা: ≤ 1 x 10-13 গ্রাম/মিলি (666 - আইসোঅক্টেন দ্রবণ); বেসলাইন নয়েজ: ≤ 0.03mV; বেসলাইন ড্রিফট: ≤ 0.2mV/30মিনিট; রৈখিক পরিসীমা: 10 3; উৎস: 63Ni |
| FPD (ফ্লেম ফটোমেট্রিক ডিটেক্টর) |
শনাক্তকরণের সীমা: (S) ≤ 5 x 10-11 গ্রাম/সেকেন্ড, (P) ≤ 1 x 10-12 গ্রাম/সেকেন্ড (মিথাইল প্যারথিওন - ইথানল দ্রবণ); বেসলাইন নয়েজ: ≤ 3 x 10-13 A; বেসলাইন ড্রিফট: ≤ 2 x 10-12 A/30মিনিট; রৈখিক পরিসীমা: সালফারের জন্য ≥ 10 2, P এর জন্য ≥ 10 3 |
বিকেন্দ্রীভূত সনাক্তকরণ এবং নেটওয়ার্কিং
XHSP1700 বিকেন্দ্রীভূত সনাক্তকরণ সমর্থন করে, যার অর্থ একাধিক যন্ত্র বিভিন্ন স্থানে স্থাপন করা যেতে পারে, যেমন আঞ্চলিক ট্রান্সফরমার তেল পরীক্ষা স্টেশন বা ফিল্ড ল্যাবরেটরি, যখন পরিমাপের ফলাফল ইথারনেট IEEE802.3 যোগাযোগ ইন্টারফেসের মাধ্যমে কেন্দ্রীয়ভাবে আপলোড এবং পরিচালিত হয়। এই বিতরণকৃত স্থাপত্যটি বিদ্যুৎ গ্রিড কোম্পানিগুলির জন্য বিশেষভাবে মূল্যবান যারা একাধিক প্রদেশে তেল পরীক্ষা পরীক্ষাগার পরিচালনা করে বা গ্রুপ পরীক্ষাগারগুলির জন্য যাদের অভিন্ন ডেটা পরিচালনার প্রয়োজন।
সহায়ক নিয়ন্ত্রণ আউটপুট সহ বাহ্যিক ইভেন্টগুলি (4 ইন / 4 আউট) অটোস্যাম্পলার, হেডস্পেস স্যাম্পলার এবং অন্যান্য অটোমেশন পেরিফেরালগুলির সাথে ক্রোমাটোগ্রাফকে একীভূত করার অনুমতি দেয়, একটি সম্পূর্ণ স্বয়ংক্রিয় বিশ্লেষণ কর্মপ্রবাহ গঠন করে যা ব্যস্ত পরীক্ষাগারগুলিতে থ্রুপুট উন্নত করে এবং অপারেটর ত্রুটি হ্রাস করে।
উন্নত বৈশিষ্ট্য
5.7 ইঞ্চি পর্যায়ক্রমিক ল্যাটিস চাইনিজ কালার লিকুইড ক্রিস্টাল ডিসপ্লে, টাচ স্ক্রিন সজ্জিত করা যেতে পারে;
±0.1ºC নির্ভুলতা সহ 6-ওয়ে স্বাধীন তাপমাত্রা নিয়ন্ত্রণ, ঘরের তাপমাত্রা উপরে 5ºC থেকে 400ºC পর্যন্ত;
উচ্চ-গতির বিকল্প 0.1 ~ 80ºC/মিনিট সহ 16-অর্ডার তাপমাত্রা প্রোগ্রামিং;
EPC/EFC ইলেকট্রনিক নিউম্যাটিক নিয়ন্ত্রণ: 3 ওয়ার্ক মোড (ধ্রুবক কারেন্ট, ধ্রুবক ভোল্টেজ, বাইপাস), 4 ধরণের ওয়ার্কিং গ্যাস, 0.01kPa / 0.01sccm নিয়ন্ত্রণ নির্ভুলতা;
FID, TCD, ECD, FPD এবং NPD সিরিজ থেকে একই সাথে 3টি ডিটেক্টর পর্যন্ত ইনস্টল করা যেতে পারে মাল্টি-চ্যানেল সনাক্তকরণের জন্য;
একাধিক ইনজেক্টর বিকল্প: প্যাকড কলাম নমুনা, ক্যাপিলারি ইনলেট, ছয়-ভালভ গ্যাস স্যাম্পলিং, স্বয়ংক্রিয় হেডস্পেস স্যাম্পলিং;
বাহ্যিক ইভেন্ট: স্বয়ংক্রিয় সিস্টেম ইন্টিগ্রেশনের জন্য সহায়ক নিয়ন্ত্রণ আউটপুট সহ 4 ইন / 4 আউট;
ম্যানুয়াল বা স্বয়ংক্রিয় স্টার্ট স্যাম্পলিং, ডেটা নেটওয়ার্কিংয়ের জন্য ইথারনেট IEEE802.3 যোগাযোগ ইন্টারফেস;
বিকেন্দ্রীভূত সনাক্তকরণ অনুমোদিত, মাল্টি-পয়েন্ট পরীক্ষার জন্য বিতরণকৃত স্থাপনা সমর্থন করে;
CE প্রত্যয়িত, নির্দিষ্ট পরীক্ষাগার প্রয়োজনীয়তার জন্য কাস্টমাইজযোগ্য।
অ্যাপ্লিকেশন এবং দ্রবীভূত গ্যাস বিশ্লেষণ
ট্রান্সফরমার অবস্থা মূল্যায়নে, ইনসুলেটিং তেলে দ্রবীভূত বৈশিষ্ট্যযুক্ত গ্যাসগুলির ঘনত্ব এবং আপেক্ষিক অনুপাত সুপ্ত ত্রুটিগুলি নির্ণয়ের ভিত্তি। হাইড্রোজেন আংশিক ডিসচার্জ এবং নিম্ন-শক্তি আর্কিং নির্দেশ করে, মিথেন এবং ইথেন নিম্ন এবং মাঝারি তাপমাত্রায় তাপীয় ত্রুটি নির্দেশ করে, ইথিলিন উচ্চ-তাপমাত্রার অতিরিক্ত গরম নির্দেশ করে, অ্যাসিটিলিন আর্কিং ডিসচার্জ নির্দেশ করে, এবং কার্বন মনোক্সাইড এবং কার্বন ডাই অক্সাইড কাগজের ইনসুলেশন বার্ধক্য নির্দেশ করে। XHSP1700 উচ্চ রেজোলিউশন এবং পুনরুৎপাদনযোগ্যতা সহ এই গ্যাসগুলির পরিমাণ নির্ধারণ করে, IEC 60567 এবং GB/T 17623 এর মতো DGA মানগুলিকে সমর্থন করে।
এর উচ্চ-সংবেদনশীল FID, TCD এবং ECD ডিটেক্টরগুলির সাথে, যন্ত্রটি পেট্রোলিয়াম, রাসায়নিক, পরিবেশগত পর্যবেক্ষণ, খাদ্য নিরাপত্তা এবং ফার্মাসিউটিক্যাল বিশ্লেষণেও ব্যাপকভাবে ব্যবহৃত হয়, যা একটি একক ইউনিভার্সাল প্ল্যাটফর্মে বেশিরভাগ রুটিন এবং গবেষণা GC অ্যাপ্লিকেশনগুলিকে কভার করে। FPD ডিটেক্টর সালফার এবং ফসফরাস যৌগগুলির নির্বাচনী এবং সংবেদনশীল পরিমাপ সরবরাহ করে, যা কীটনাশক অবশিষ্টাংশ বিশ্লেষণ এবং অর্গানোফসফরাস এবং অর্গানোসালফার দূষকগুলির পরিবেশগত পর্যবেক্ষণের জন্য বিশেষভাবে উপযোগী।
প্রতিটি ইউনিট একটি ওয়ারেন্টি সার্টিফিকেট এবং বিক্রয়োত্তর পরিষেবা সহায়তা সহ সরবরাহ করা হয়, এবং নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তার সাথে মেলে কাস্টমাইজেশন উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: XHSP1700 কীসের জন্য ব্যবহৃত হয়?
এটি একটি ল্যাব ইউনিভার্সাল গ্যাস ক্রোমাটোগ্রাফ যা উচ্চ রেজোলিউশন এবং বিকেন্দ্রীভূত সনাক্তকরণ ক্ষমতা সহ। ট্রান্সফরমার শিল্পে এর প্রধান অ্যাপ্লিকেশন হল ইনসুলেটিং তেলের দ্রবীভূত গ্যাস বিশ্লেষণ (DGA): এটি ট্রান্সফরমার তেলে দ্রবীভূত হাইড্রোজেন, মিথেন, ইথেন, ইথিলিন, অ্যাসিটিলিন, কার্বন মনোক্সাইড এবং কার্বন ডাই অক্সাইডের মতো বৈশিষ্ট্যযুক্ত ত্রুটি গ্যাসগুলির পরিমাণ নির্ধারণ করে, এবং এই গ্যাসগুলির ঘনত্ব এবং অনুপাতগুলি প্রাথমিক পর্যায়ে অতিরিক্ত গরম, আংশিক ডিসচার্জ এবং ইনসুলেশন বার্ধক্যের মতো সুপ্ত ত্রুটিগুলি নির্ণয়ের জন্য ব্যবহৃত হয়। এটি পেট্রোলিয়াম, রাসায়নিক, পরিবেশগত, খাদ্য এবং ফার্মাসিউটিক্যাল পরীক্ষাগারগুলির জন্য একটি সাধারণ-উদ্দেশ্য GC, যা একটি একক ইউনিভার্সাল প্ল্যাটফর্মে বেশিরভাগ রুটিন এবং গবেষণা অ্যাপ্লিকেশনগুলিকে কভার করে।
প্রশ্ন ২: এটি কোন ডিটেক্টর সমর্থন করে?
এটি FID, TCD, ECD, FPD এবং NPD সিরিজ থেকে একই সাথে 3টি ডিটেক্টর পর্যন্ত সমর্থন করে। FID সনাক্তকরণের একটি সীমা ≤ 1 x 10-11 গ্রাম/সেকেন্ড সরবরাহ করে; TCD সংবেদনশীলতা S ≥ 2500 mV•ml/mg সরবরাহ করে; ECD (63Ni উৎস) ≤ 1 x 10-13 গ্রাম/মিলি সরবরাহ করে; এবং FPD (S) ≤ 5 x 10-11 গ্রাম/সেকেন্ড এবং (P) ≤ 1 x 10-12 গ্রাম/সেকেন্ড সরবরাহ করে।
প্রশ্ন ৩: তাপমাত্রা নিয়ন্ত্রণ ক্ষমতা কী?
যন্ত্রটি ±0.1ºC নির্ভুলতা সহ ঘরের তাপমাত্রা উপরে 5ºC থেকে 400ºC পর্যন্ত 6-ওয়ে স্বাধীন তাপমাত্রা নিয়ন্ত্রণ, 16-অর্ডার তাপমাত্রা প্রোগ্রামিং এবং সাধারণ প্রকারের জন্য 0.1 ~ 39ºC/মিনিট এবং উচ্চ-গতির প্রকারের জন্য 0.1 ~ 80ºC/মিনিট তাপমাত্রা প্রোগ্রাম হার সরবরাহ করে।
প্রশ্ন ৪: কী গ্যাস নিয়ন্ত্রণ বিকল্প উপলব্ধ?
ব্যবহারকারী যান্ত্রিক ভালভ নিয়ন্ত্রণ মোড বা EPC/EFC ইলেকট্রনিক প্রেসার ফ্লো কন্ট্রোল মোড বেছে নিতে পারেন। EPC/EFC 3 ওয়ার্ক মোড (ধ্রুবক কারেন্ট, ধ্রুবক ভোল্টেজ, বাইপাস) এবং 4 ধরণের ওয়ার্কিং গ্যাস (নাইট্রোজেন, এয়ার, হাইড্রোজেন, হিলিয়াম, আর্গন) সমর্থন করে, যার চাপ নিয়ন্ত্রণ পরিসীমা 0 ~ 0.6MPa, প্রবাহ 0 ~ 100sccm বা 0 ~ 500sccm, এবং নিয়ন্ত্রণ নির্ভুলতা 0.01kPa এবং 0.01sccm।
প্রশ্ন ৫: কী স্যাম্পলিং পদ্ধতি এবং ইন্টারফেস সমর্থিত?
ইনজেক্টর বিকল্পগুলির মধ্যে রয়েছে প্যাকড কলাম নমুনা, ক্যাপিলারি ইনলেট, ছয়-ভালভ গ্যাস স্যাম্পলিং এবং স্বয়ংক্রিয় হেডস্পেস স্যাম্পলিং। স্টার্ট স্যাম্পলিং ম্যানুয়াল বা স্বয়ংক্রিয় হতে পারে। যন্ত্রটি সহায়ক নিয়ন্ত্রণ আউটপুট সহ 4 ইন / 4 আউট বাহ্যিক ইভেন্ট সরবরাহ করে, যা স্বয়ংক্রিয় কর্মপ্রবাহের জন্য অটোস্যাম্পলার এবং হেডস্পেস স্যাম্পলারগুলির সাথে একীভূত করা যেতে পারে। ইথারনেট IEEE802.3 যোগাযোগ ইন্টারফেস বিকেন্দ্রীভূত সনাক্তকরণ এবং একাধিক পরীক্ষাগার জুড়ে কেন্দ্রীয় ডেটা পরিচালনা সমর্থন করে।
