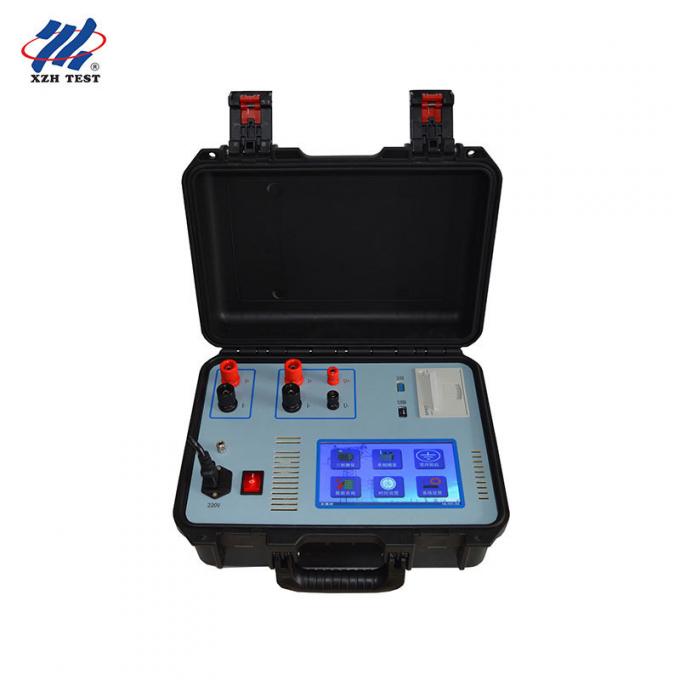

ট্রান্সফরমার নিম্ন ভোল্টেজ শর্ট সার্কিট প্রতিরোধের পরীক্ষক XHZK1620
পণ্যের সংক্ষিপ্ত বিবরণ
শর্ট সার্কিট ইম্পেড্যান্স ট্রান্সফরমার ওয়ালিং অখণ্ডতা মূল্যায়ন করার জন্য একটি মৌলিক পরামিতি।শর্ট সার্কিট প্রতিবন্ধকতা পদ্ধতি মোড়ানো বিকৃতি সনাক্ত করার জন্য ঐতিহ্যগত এবং সবচেয়ে নির্ভরযোগ্য পদ্ধতি, এবং GB1094.5-2003 এবং IEC60076-5:2000 মান অনুযায়ী,শর্ট সার্কিট রিঅ্যাক্ট্যান্সের পরিবর্তনটি ট্রান্সফরমার ওয়ালিংগুলি যান্ত্রিক বিকৃতির সম্মুখীন হয়েছে কিনা তা নির্ধারণের একমাত্র মানদণ্ড. এক্সএইচজেডকে 1620 লো ভোল্টেজ শর্ট সার্কিট ইম্পেড্যান্স পরীক্ষক স্বয়ংক্রিয় নির্ভুলতার সাথে এই সমালোচনামূলক ডায়াগনস্টিক পদ্ধতিটি বাস্তবায়ন করে, জটিল বাহ্যিক সরঞ্জামগুলির প্রয়োজনীয়তা দূর করে।
সম্পূর্ণরূপে একটি এক-ফেজ 220V এসি উৎস থেকে চালিত (বা একটি ছোট 500VA অনলাইন ইউপিএস যখন নেট পাওয়ার উপলব্ধ নয়),XHZK1620 একক স্বয়ংক্রিয় ক্রমের মধ্যে তিন-পর্বের পরিমাপ সম্পন্ন করে, একবার শুরু করুন, এবং যন্ত্রটি স্বয়ংক্রিয়ভাবে সমস্ত পর্যায়ে শর্ট সার্কিট প্রতিবন্ধকতা, শর্ট সার্কিট প্রতিক্রিয়াশীলতা এবং তিন-ফেজ প্রতিবন্ধকতা ভোল্টেজ পরিমাপ করে এবং প্রদর্শন করে।২-গ্রেড ভোল্টেজ/কন্ট্রাক্ট সঠিকতা, স্বয়ংক্রিয় ফ্রিকোয়েন্সি সংশোধন, এবং 1000+ ফলাফল অ-অস্থির স্টোরেজ, এটি উত্পাদন, কমিশনিং,এবং প্রতিরোধমূলক রক্ষণাবেক্ষণ অ্যাপ্লিকেশন.
মূল বৈশিষ্ট্য
সিঙ্গেল-ফেজ 220 ভোল্ট অপারেশনঃকেবলমাত্র স্ট্যান্ডার্ড নেট পাওয়ার ব্যবহার করে তিন-ফেজ পরিমাপ সম্পন্ন করুন, কোনও বাহ্যিক ভোল্টেজ নিয়ন্ত্রক বা সহায়ক সরঞ্জামের প্রয়োজন নেই।গ্রিড অ্যাক্সেস ছাড়াই ক্ষেত্রের সাইটগুলির জন্য ছোট 500VA অনলাইন ইউপিএসের সাথে সামঞ্জস্যপূর্ণ
এক-ক্লিক স্বয়ংক্রিয় পরিমাপঃএকক ওয়্যারিং সংযোগ, একক স্টার্ট কমান্ড®ইনস্ট্রুমেন্ট স্বয়ংক্রিয়ভাবে তিনটি পর্যায়ে ক্রমানুসারে এবং অপারেটর হস্তক্ষেপ ছাড়া ফলাফল প্রদর্শন করে
ডুয়াল পাওয়ার মোডঃঅভ্যন্তরীণ শক্তি মোড যন্ত্রের অন্তর্নির্মিত সরবরাহ ব্যবহার করে; বাহ্যিক শক্তি মোড বিশেষ পরীক্ষার প্রয়োজনীয়তার জন্য ভোল্টেজ নিয়ন্ত্রক ইনপুট গ্রহণ করে
সম্পূর্ণ প্যারামিটার প্রদর্শনঃএকই সময়ে পরিমাপ এবং প্রতিরোধের এবং reactance মান বরাবর প্রতিটি পরীক্ষা ফেজ জন্য ভোল্টেজ, বর্তমান, ক্ষমতা এবং ফ্রিকোয়েন্সি প্রদর্শন
স্বয়ংক্রিয় ফ্রিকোয়েন্সি সংশোধনঃনেটওয়ার্কের ফ্রিকোয়েন্সির ওঠানামা জন্য রিয়েল-টাইম ক্ষতিপূরণ অস্থির গ্রিড অবস্থার কারণে পরিমাপ ত্রুটি দূর করে
0.২-গ্রেড যথার্থতাঃউচ্চ নির্ভুলতা ভোল্টেজ এবং বর্তমান পরিমাপ (0.2 গ্রেড) 0.5 গ্রেড প্রতিবন্ধকতা এবং নির্ভরযোগ্য winding বিকৃতি মূল্যায়ন জন্য ক্ষমতা বিশ্লেষণ সঙ্গে
1000+ ফলাফল স্টোরেজঃঅন্তর্নির্মিত অ-অস্থায়ী মেমোরি যা স্থায়ী ক্যালেন্ডার এবং ঘড়ির সাথে সংরক্ষণ করা হয়
বড় এলসিডি ডিসপ্লেঃচীনা/ইংরেজি মেনু নেভিগেশন এবং আন্তর্জাতিক স্থাপনার জন্য স্বজ্ঞাত অপারেশন অনুরোধ সহ উচ্চ-বিপরীতে স্ক্রিন
অন্তর্নির্মিত তাপীয় প্রিন্টার:ডকুমেন্টেশন এবং রিপোর্টিংয়ের জন্য পরীক্ষার ফলাফলগুলি তাত্ক্ষণিকভাবে সাইটে মুদ্রণ করা
পোর্টেবল ও হালকা ওজনঃনির্ভরযোগ্য ক্ষেত্র এবং পরীক্ষাগার ব্যবহারের জন্য শক্ত কাঠামোর সাথে কমপ্যাক্ট 8 কেজি ডিজাইন (350x270x170 মিমি)
টেকনিক্যাল স্পেসিফিকেশন
| পরিমাপ কর্মক্ষমতা |
| ভোল্টেজ রেঞ্জ |
20V ~ 400V |
| বর্তমান পরিসীমা |
0.5A ~ 10A |
| ভোল্টেজ / বর্তমান নির্ভুলতা |
0.২ গ্রেড |
| প্রতিরোধের নির্ভুলতা |
0.5 গ্রেড |
| পাওয়ার নির্ভুলতা |
0.5 গ্রেড (cosφ>0.15) |
| পরিমাপ ক্ষমতা |
| প্রাথমিক পরামিতি |
শর্ট সার্কিট ইম্পেডেন্স, শর্ট সার্কিট রিএক্ট্যান্স, থ্রি-ফেজ ইম্পেডেন্স ভোল্টেজ |
| সহায়ক প্রদর্শন |
ভোল্টেজ, বর্তমান, ক্ষমতা, ফ্রিকোয়েন্সি (প্রতিটি ফেজ) |
| রেফারেন্স স্ট্যান্ডার্ড |
GB1094.5-2003, IEC60076-5:2000 |
| ফ্রিকোয়েন্সি সংশোধন |
স্বয়ংক্রিয় রিয়েল-টাইম ক্ষতিপূরণ |
| পাওয়ার ও ইন্টারফেস |
| পাওয়ার সাপ্লাই |
এক-ফেজ এসি 220 ভি (অভ্যন্তরীণ) বা বাহ্যিক ভোল্টেজ নিয়ন্ত্রক |
| বিকল্প শক্তি |
500 ভিএ অনলাইন ইউপিএসের সাথে সামঞ্জস্যপূর্ণ |
| প্রদর্শন |
বড় এলসিডি (চীনা/ইংরেজি) |
| তথ্য সঞ্চয়স্থান |
১০০০+ ফলাফল, অ-অস্থায়ী স্মৃতি, চিরস্থায়ী ক্যালেন্ডার |
| প্রিন্টার |
অন্তর্নির্মিত তাপীয় প্রিন্টার |
| শারীরিক বৈশিষ্ট্যাবলী |
| মাত্রা |
৩৫০ × ২৭০ × ১৭০ মিমি |
| ওজন |
৮ কেজি |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ ট্রান্সফরমার ওয়ালিংয়ের মূল্যায়নের জন্য শর্ট সার্কিট ইম্পেড্যান্স টেস্টিং কেন গুরুত্বপূর্ণ?
শর্ট সার্কিট ইম্পেড্যান্স ট্রান্সফরমার ওয়ালিংয়ে যান্ত্রিক বিকৃতি সনাক্ত করার জন্য চূড়ান্ত পরামিতি। GB1094.5-2003 এবং IEC60076-5 অনুযায়ীঃ2000, শর্ট সার্কিট রিঅ্যাক্ট্যান্সে যে কোনও উল্লেখযোগ্য পরিবর্তন ঘূর্ণন বিকৃতির ইঙ্গিত দেয় যা বাহ্যিকভাবে দৃশ্যমান নাও হতে পারে তবে ত্রুটির অবস্থার অধীনে বিপর্যয়কর ব্যর্থতার দিকে পরিচালিত করতে পারে।পরিবহন ক্ষতির কারণে উইন্ডিং বিকৃতি ঘটতে পারেXHZK1620 দ্রুত, অ-আক্রমণাত্মক প্রতিবন্ধকতা পরিমাপ প্রদান করে যাতে অনির্ধারিত বন্ধের কারণ হওয়ার আগে এই অবস্থাগুলি সনাক্ত করা যায়,এটিকে ট্রান্সফরমার কমিশনিংয়ের জন্য একটি অপরিহার্য সরঞ্জাম করে তোলে, ত্রুটির পরে মূল্যায়ন, এবং প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম।
প্রশ্ন 2: XHZK1620 কিভাবে প্রচলিত প্রতিবন্ধকতা পরিমাপ পদ্ধতির তুলনায় ক্ষেত্রের পরীক্ষা সহজ করে?
ঐতিহ্যগত শর্ট সার্কিট প্রতিবন্ধকতা পরিমাপের জন্য বাহ্যিক ভোল্টেজ নিয়ন্ত্রক, পাওয়ার সাপ্লাই, একাধিক পরিমাপ যন্ত্র এবং জটিল বহু-ধাপের ম্যানুয়াল পদ্ধতি প্রয়োজন।XHZK1620 এই সব নির্মূল √ সংযোগ পরীক্ষা একবার ট্রান্সফরমার নেতৃত্ব দেয়, স্টার্ট টিপুন, এবং যন্ত্রটি স্বয়ংক্রিয়ভাবে তিনটি পর্যায়ে ক্রম করে, শর্ট সার্কিট প্রতিবন্ধকতা, প্রতিক্রিয়াশীলতা এবং প্রতিবন্ধকতা ভোল্টেজ পরিমাপ করে এবং প্রদর্শন করে।অভ্যন্তরীণ শক্তি সরবরাহ একটি মান 220V আউটলেট থেকে সব প্রয়োজনীয় উত্তেজনা প্রদান করে, এবং স্বয়ংক্রিয় ফ্রিকোয়েন্সি সংশোধন গ্রিড অস্থিরতা ক্ষতিপূরণ। নেটওয়ার্ক শক্তি ছাড়া দূরবর্তী সাইটের জন্য, একটি কম্প্যাক্ট 500VA অনলাইন ইউপিএস পুরো পরীক্ষা চালানোর জন্য যথেষ্ট।
প্রশ্ন 3: অভ্যন্তরীণ এবং বাহ্যিক শক্তি সরবরাহের মোডগুলির মধ্যে পার্থক্য কী?
অভ্যন্তরীণ শক্তি মোডটি যন্ত্রের অন্তর্নির্মিত নিয়ন্ত্রিত সরবরাহ ব্যবহার করে, কোনও বাহ্যিক সহায়ক সরঞ্জাম ছাড়াই স্বয়ংক্রিয়ভাবে আউটপুট ভোল্টেজ এবং বর্তমান নিয়ন্ত্রণ করে।বাহ্যিক শক্তি মোড একটি বাহ্যিক ভোল্টেজ নিয়ন্ত্রক থেকে ইনপুট গ্রহণ করে, অ-মানক ভোল্টেজ স্তরের প্রয়োজনের জন্য বিশেষ পরীক্ষার দৃশ্যকল্পের জন্য বা উচ্চ উত্তেজনার বর্তমানের প্রয়োজনের জন্য খুব বড় পাওয়ার ট্রান্সফরমার পরীক্ষা করার সময় আরও নমনীয়তা প্রদান করে।উভয় মোড XHZK1620 এর স্বয়ংক্রিয় ফ্রিকোয়েন্সি সংশোধন এবং এক ক্লিক তিন ফেজ ক্রম থেকে উপকৃত.
প্রশ্ন 4: স্বয়ংক্রিয় ফ্রিকোয়েন্সি সংশোধন কিভাবে পরিমাপের নির্ভরযোগ্যতা উন্নত করে?
ট্রান্সফরমার শর্ট সার্কিট প্রতিরোধের পরিমাপগুলি ফ্রিকোয়েন্সি-নির্ভরশীল, এমনকি ছোটখাট গ্রিড ফ্রিকোয়েন্সি ফ্লাকুয়েশনগুলিও উল্লেখযোগ্য ত্রুটি আনতে পারে।XHZK1620 ক্রমাগত পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি নিরীক্ষণ এবং সব প্রতিবন্ধকতা এবং reactance হিসাব রিয়েল টাইম গাণিতিক সংশোধন প্রয়োগএটি অস্থির জেনারেটর থেকে কাজ করার সময় বা গ্রিডের গুণমান খারাপ অঞ্চলেও পরিমাপের নির্ভুলতা নিশ্চিত করে।মাপ অনিশ্চয়তার একটি প্রধান উৎস দূরীকরণ ক্ষেত্রের পরিবেশে যেখানে নিয়ন্ত্রিত ল্যাবরেটরি শক্তি অ্যাক্সেসযোগ্য.
Q5: XHZK1620 এর জন্য MOQ, ওয়ারেন্টি কভারেজ এবং অন্তর্ভুক্ত আনুষাঙ্গিকগুলি কী?
ন্যূনতম অর্ডার পরিমাণ 1 ইউনিট, টি / টি মাধ্যমে পেমেন্ট সঙ্গে। স্ট্যান্ডার্ড ডেলিভারি 5-8 কার্যদিবসের মধ্যে একটি প্রতিরক্ষামূলক কাঠের কেস সঙ্গে অভ্যন্তরীণ ফেনা padding হয়। প্রতিটি XHZK1620 প্রধান যন্ত্র অন্তর্ভুক্ত,সম্পূর্ণ পরীক্ষার লিড সেট, পাওয়ার ক্যাবল, তাপীয় প্রিন্টার কাগজের রোল, রিপ্লেস ফিউজ, এবং ব্যাপক ব্যবহারকারীর ম্যানুয়াল। যন্ত্রটি 12 মাসের ওয়ারেন্টি বহন করে যা উত্পাদন ত্রুটিগুলিকে আচ্ছাদন করে, যা আজীবন প্রযুক্তিগত সহায়তা সহ।বার্ষিক সরবরাহ ক্ষমতা 1,000 ইউনিট, এবং OEM / ODM কাস্টমাইজেশন উপলব্ধ। ভলিউম মূল্য বা প্রযুক্তিগত পরামর্শের জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
