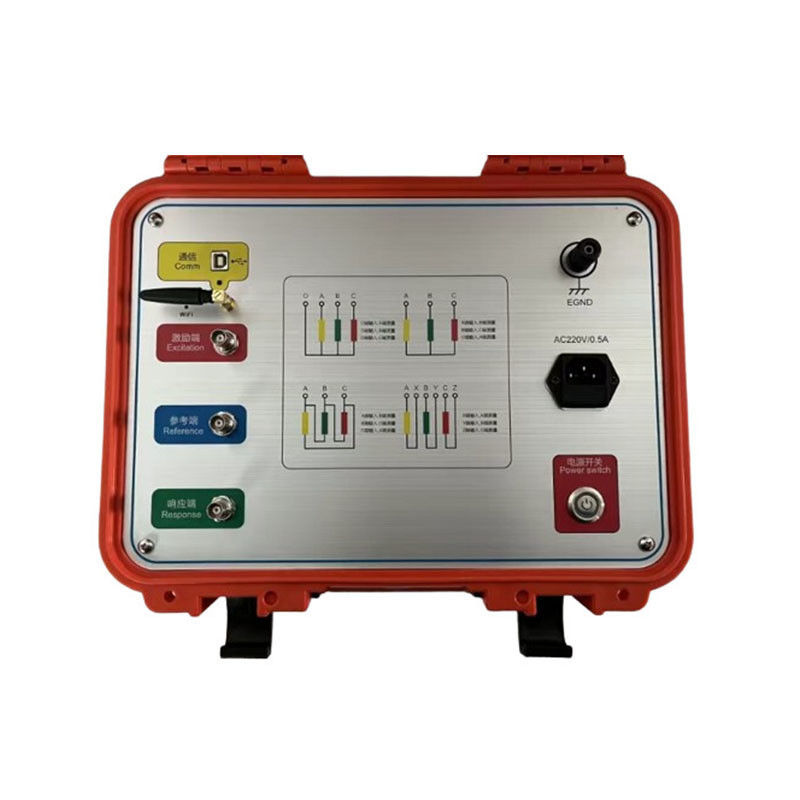

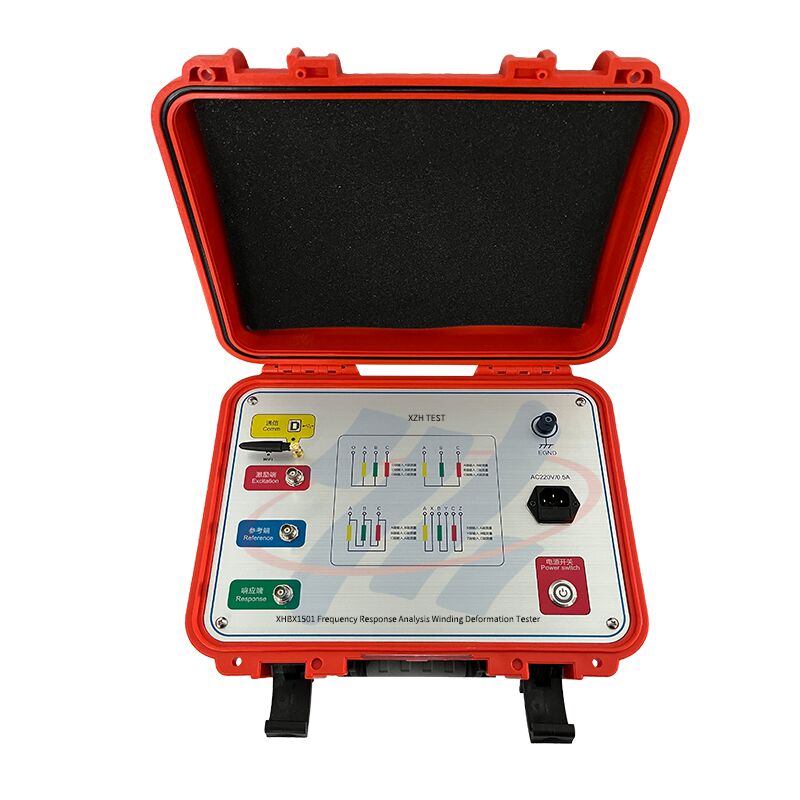

পোর্টেবল ট্রান্সফরমার সুইপ ফ্রিকোয়েন্সি রেসপন্স বিশ্লেষণ উইন্ডিং বিকৃতি পরীক্ষক

ট্রান্সফর্মার উইন্ডিং বিকৃতি পরীক্ষক ট্রান্সফর্মারের অভ্যন্তরীণ উইন্ডিংগুলির বৈশিষ্ট্যযুক্ত পরামিতিগুলির পরিমাপের উপর ভিত্তি করে ট্রান্সফর্মারের অভ্যন্তরীণ ত্রুটিগুলি সঠিকভাবে বিচার করতে পারে এবং বর্তমানে বিশ্বের উন্নত দেশগুলির দ্বারা বিকাশিত এবং নিখুঁতভাবে তৈরি করা হচ্ছে অভ্যন্তরীণ ত্রুটি ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস (এফআরএ) পদ্ধতি।
ট্রান্সফর্মারটি ডিজাইন ও উত্পাদিত হওয়ার পরে, এর কয়েল এবং অভ্যন্তরীণ কাঠামো নির্ধারিত হয়। অতএব, মাল্টি-ওয়াইন্ডিং ট্রান্সফর্মার কয়েলটির জন্য, যদি ভোল্টেজ স্তরটি একই হয় এবং বাতাসের পদ্ধতিটি একই হয় তবে প্রতিটি কয়েলটির সংশ্লিষ্ট পরামিতি (সিআই, এলআই) নিশ্চিত হওয়া উচিত। অতএব, প্রতিটি কয়েলটির ফ্রিকোয়েন্সি ডোমেন বৈশিষ্ট্যযুক্ত প্রতিক্রিয়াও নির্ধারিত হয় এবং সংশ্লিষ্ট তিন-পর্যায়ের কয়েলগুলির মধ্যে ফ্রিকোয়েন্সি বর্ণালী তুলনীয়।
যদি ট্রান্সফর্মারটিতে পরীক্ষার সময় টার্ন বা পর্যায়গুলির মধ্যে শর্ট সার্কিট থাকে বা পরিবহণের সময় সংঘর্ষ হয়, ফলে কয়েলগুলির আপেক্ষিক স্থানচ্যুতি ঘটে এবং শর্ট সার্কিটের অধীনে বৈদ্যুতিন চৌম্বকীয় উত্তেজনার কারণে কয়েল বিকৃতি এবং অপারেশন চলাকালীন ত্রুটি শর্ত থাকে, ট্রান্সফরমার উইন্ডিংয়ের বিতরণ পরামিতিগুলি প্রভাবিত হবে। পরিবর্তনগুলি ঘটে। এটি ঘুরেফিরে ট্রান্সফর্মারের মূল ফ্রিকোয়েন্সি ডোমেন বৈশিষ্ট্যগুলিকে প্রভাবিত করে এবং পরিবর্তন করে, অর্থাৎ, প্রশস্ততায় ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিবর্তন এবং অনুরণন ফ্রিকোয়েন্সি পয়েন্ট শিফট ইত্যাদি। এটি 63KV ~ 500KV পাওয়ার ট্রান্সফর্মারগুলির অভ্যন্তরীণ কাঠামোগত ত্রুটি সনাক্তকরণের জন্য উপযুক্ত।
ট্রান্সফর্মার উইন্ডিং বিকৃতি পরীক্ষক বিভিন্ন ফ্রিকোয়েন্সি ডোমেনগুলিতে ট্রান্সফর্মারের অভ্যন্তরীণ বাতাসের পরামিতিগুলির প্রতিক্রিয়া পরিবর্তনের পরিমাণ নির্ধারণ করে এবং তারপরে পরিবর্তনের মাত্রা, ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিবর্তনের প্রশস্ততা এবং ক্ষেত্রের উপর ভিত্তি করে ট্রান্সফর্মারের অভ্যন্তরীণ বাতাস নির্ধারণ করে এবং ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিবর্তনের প্রবণতা নির্ধারণ করে। ট্রান্সফর্মারটি গুরুতরভাবে ক্ষতিগ্রস্থ হয়েছে এবং পরিমাপের ফলাফলের ভিত্তিতে ওভারহুল করা দরকার কিনা তা নির্ধারণের জন্য পরিবর্তনের ডিগ্রি ব্যবহার করা যেতে পারে।
অপারেটিং ট্রান্সফর্মারগুলির জন্য, অতীতে ফ্রিকোয়েন্সি ডোমেন বৈশিষ্ট্যযুক্ত মানচিত্রগুলি সংরক্ষণ করা হয়েছে কিনা তা নির্বিশেষে, ত্রুটিযুক্ত ট্রান্সফর্মারগুলির কয়েলগুলির মধ্যে বৈশিষ্ট্যযুক্ত মানচিত্রের পার্থক্যের তুলনা করে ত্রুটির ডিগ্রিও বিচার করা যেতে পারে। অবশ্যই, যদি ট্রান্সফর্মারের মূল বাতাসের বৈশিষ্ট্যযুক্ত চিত্রের একটি সেট সংরক্ষণ করা হয় তবে ট্রান্সফর্মারের অপারেটিং স্ট্যাটাস, দুর্ঘটনার পরে বিশ্লেষণ এবং রক্ষণাবেক্ষণের জন্য আরও সঠিক এবং শক্তিশালী ভিত্তি সরবরাহ করা সহজ হবে।
ইংরেজি সংস্করণ উপলভ্য, আপনাকে আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন স্বাগতম

1। অধিগ্রহণ নিয়ন্ত্রণ উচ্চ-গতি এবং উচ্চ সংহত মাইক্রোপ্রসেসর গ্রহণ করে।
2। ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগের জন্য ইউএসবি ইন্টারফেস।
3। ওয়্যারলেস ব্লুটুথ ইন্টারফেস বা ওয়্যারলেস ওয়াইফাই ইন্টারফেসটি ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগের জন্য ব্যবহার করা যেতে পারে। ওয়্যারলেস ওয়াইফাই ইন্টারফেসটি সহজেই ট্যাবলেট কম্পিউটার এবং স্মার্ট ফোনে ব্যবহার করা যেতে পারে।
4। হার্ডওয়্যার আন্দোলন ডিডিএস ডেডিকেটেড ডিজিটাল হাই-স্পিড সুইপ প্রযুক্তি গ্রহণ করে। পরীক্ষার মাধ্যমে, মোচড়, বুলিং, শিফটিং, টিল্টিং, আন্তঃ-টার্ন শর্ট সার্কিট বিকৃতি এবং আন্ত-পর্যায়ের যোগাযোগের শর্ট সার্কিটের মতো ত্রুটিগুলি পরীক্ষার মাধ্যমে সঠিকভাবে নির্ণয় করা যেতে পারে।
5। উচ্চ-গতির দ্বৈত-চ্যানেল 16-বিট এ/ডি স্যাম্পলিং (সাইটে পরীক্ষা করা ট্যাপ চেঞ্জারকে পরিবর্তন করে এবং তরঙ্গরূপের বক্ররেখা উল্লেখযোগ্যভাবে পরিবর্তিত হয়)।
।
7। কম্পিউটার স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফলগুলি বিশ্লেষণ করে এবং একটি বৈদ্যুতিন নথি (শব্দ) উত্পন্ন করে।
৮। উপকরণটিতে লিনিয়ার ফ্রিকোয়েন্সি সুইপ পরিমাপ এবং বিভাগযুক্ত ফ্রিকোয়েন্সি সুইপ পরিমাপের দ্বৈত পরিমাপ সিস্টেম ফাংশন রয়েছে এবং এটি দুটি বর্তমান দেশীয় প্রযুক্তিগত বিদ্যালয়ের পরিমাপ মোডগুলির সাথে সামঞ্জস্যপূর্ণ।
9। প্রশস্ততা-ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি প্রশস্ততা-ফ্রিকোয়েন্সি বৈশিষ্ট্যযুক্ত পরীক্ষকদের জন্য জাতীয় প্রযুক্তিগত বৈশিষ্ট্যগুলি মেনে চলে। অ্যাবসিসা (ফ্রিকোয়েন্সি) এর দুটি প্রকার রয়েছে: লিনিয়ার গ্র্যাজুয়েশন এবং লোগারিদমিক গ্র্যাজুয়েশন। অতএব, মুদ্রিত বক্ররেখা লিনিয়ার গ্র্যাজুয়েশন বক্ররেখা বা লোগারিদমিক গ্র্যাজুয়েশন বক্ররেখা হতে পারে। ব্যবহারকারী প্রকৃত চাহিদা অনুযায়ী চয়ন করতে পারেন।
10। স্বয়ংক্রিয় সনাক্তকরণ ডেটা বিশ্লেষণ সিস্টেম
অনুভূমিকভাবে এ, বি এবং সি এর তিনটি পর্যায়ের মধ্যে বাতাসের মিলগুলির তুলনা করুন
বিশ্লেষণের ফলাফলগুলি হ'ল:
ধারাবাহিকতা খুব ভাল
ভাল ধারাবাহিকতা
দরিদ্র ধারাবাহিকতা
ধারাবাহিকতা খুব খারাপ,
উল্লম্ব তুলনা এএ, বিবি, সিসি বাতাসের বিকৃতিটির তুলনা করার জন্য একই পর্যায়ে মূল ডেটা এবং বর্তমান ডেটা পুনরুদ্ধার করে।
বিশ্লেষণের ফলাফলগুলি হ'ল:
স্বাভাবিক বাতাস
হালকা বিকৃতি
মাঝারি বিকৃতি
গুরুতর বিকৃতি
১১। ওয়ার্ড বৈদ্যুতিন নথিগুলি সংরক্ষণ এবং মুদ্রণের জন্য স্বয়ংক্রিয়ভাবে উত্পন্ন হতে পারে।
12। এই যন্ত্রটি পাওয়ার স্ট্যান্ডার্ড ডিএল/টি 911-2016 এর প্রযুক্তিগত শর্তগুলি সম্পূর্ণরূপে পূরণ করে "পাওয়ার ট্রান্সফর্মার উইন্ডিং বিকৃতিটির ফ্রিকোয়েন্সি প্রতিক্রিয়া বিশ্লেষণ পদ্ধতি"।
স্ক্যানিং পদ্ধতি

1। লিনিয়ার স্ক্যান বিতরণ

সুইপ ফ্রিকোয়েন্সি পরিমাপের পরিসীমা: (10Hz)-(10MHz) 40000 সুইপ ফ্রিকোয়েন্সি পয়েন্ট, রেজোলিউশনগুলি 0.25kHz, 0.5kHz এবং 1kHz।

2। বিভাগযুক্ত ফ্রিকোয়েন্সি সুইপ পরিমাপ বিতরণ

সুইপ ফ্রিকোয়েন্সি পরিমাপের পরিসীমা: (0.5kHz)-(1MHz), 2000 সুইপ ফ্রিকোয়েন্সি পয়েন্ট;

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

1। ট্রান্সফর্মার উইন্ডিং বিকৃতি পরীক্ষক একটি পরিমাপ অংশ এবং একটি বিশ্লেষণ সফ্টওয়্যার অংশ নিয়ে গঠিত। পরিমাপের অংশটি একটি উচ্চ-গতির মাইক্রোকন্ট্রোলার দ্বারা নিয়ন্ত্রিত হয় এবং সংকেত উত্পাদন এবং সংকেত পরিমাপ নিয়ে গঠিত। পরিমাপের অংশটি একটি ওয়্যারলেস ওয়াইফাই ইন্টারফেসের মাধ্যমে একটি ট্যাবলেট কম্পিউটারের সাথে সংযুক্ত, যার জন্য কোনও তারের প্রয়োজন হয় না এবং এটি ব্যবহার করা সহজ। ওয়্যারলেস ব্লুটুথ এবং ইউএসবি ইন্টারফেসগুলি কোনও ট্যাবলেট বা ল্যাপটপ কম্পিউটারে সংযোগ করতেও ব্যবহার করা যেতে পারে।
2। পরীক্ষা প্রক্রিয়া চলাকালীন, কেবল ট্রান্সফর্মারের সংযোগকারী বাসবারটি অপসারণ করা দরকার এবং সমস্ত পরীক্ষাগুলি কভারটি ঝুলিয়ে বা ট্রান্সফর্মারটি বিচ্ছিন্ন না করেই সম্পন্ন করা যায়।
3। উপকরণটিতে বিভিন্ন ফ্রিকোয়েন্সি লিনিয়ার সুইপ পরিমাপ সিস্টেম পরিমাপ ফাংশন রয়েছে। লিনিয়ার সুইপ পরিমাপ স্ক্যানিং ফ্রিকোয়েন্সি 10MHz অবধি। ফ্রিকোয়েন্সি সুইপ ব্যবধানটি ট্রান্সফর্মার বিকৃতিটির আরও বিশ্লেষণ সরবরাহ করে 0.25kHz, 0.5kHz এবং 1kHz এ বিভক্ত করা যেতে পারে।
4। যন্ত্রটি অত্যন্ত বুদ্ধিমান, ব্যবহার করা সহজ এবং এটি একাধিক ফাংশন যেমন স্বয়ংক্রিয় পরিসীমা সামঞ্জস্য এবং স্বয়ংক্রিয় নমুনা ফ্রিকোয়েন্সি সামঞ্জস্য।
5 ... সফ্টওয়্যারটি উইন্ডোজ প্ল্যাটফর্ম ব্যবহার করে এবং WIN98/2000/WINXP/WIN7/WIN8/WIN10 সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। ব্যবহারকারীদের আরও সুবিধাজনক এবং সহজেই ব্যবহারযোগ্য ডিসপ্লে ইন্টারফেস সরবরাহ করে।
।। historical তিহাসিক বক্ররেখার তুলনামূলক বিশ্লেষণ সরবরাহ করে, একই সাথে পর্যবেক্ষণের জন্য একাধিক historical তিহাসিক বক্ররেখা লোড করতে পারে এবং অনুভূমিক এবং উল্লম্ব বিশ্লেষণের জন্য বিশেষভাবে কোনও বক্ররেখা নির্বাচন করতে পারে। বিশেষজ্ঞ বুদ্ধিমান বিশ্লেষণ এবং ডায়াগনোসিস সিস্টেমের সাথে সজ্জিত, এটি স্বয়ংক্রিয়ভাবে ট্রান্সফর্মার উইন্ডিংয়ের স্থিতি নির্ণয় করতে পারে, একই সাথে 6 বক্ররেখা লোড করতে পারে, স্বয়ংক্রিয়ভাবে প্রতিটি বক্ররেখার প্রাসঙ্গিক পরামিতিগুলি গণনা করে, স্বয়ংক্রিয়ভাবে বাতাসের বিকৃতি নির্ণয় করতে পারে এবং রোগ নির্ণয়ের জন্য রেফারেন্স উপসংহার সরবরাহ করে।
।। সফ্টওয়্যার ম্যানেজমেন্ট ফাংশনটি শক্তিশালী, সাইটে ব্যবহারের প্রয়োজনীয়তাগুলি পুরোপুরি বিবেচনা করে এবং ট্রান্সফর্মার উইন্ডিং বিকৃতি নির্ণয়ের জন্য একটি ভিত্তি সরবরাহ করতে স্বয়ংক্রিয়ভাবে পরিবেশগত শর্ত পরামিতি সংরক্ষণ করে। পরিমাপের ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয় এবং ব্যবহারকারীদের পরীক্ষার প্রতিবেদনগুলি উত্পাদন করতে সহায়তা করার জন্য একটি রঙিন মুদ্রণ ফাংশন রয়েছে।
8। সফ্টওয়্যারটির সুস্পষ্ট হিউম্যানাইজেশন বৈশিষ্ট্য রয়েছে। বেশিরভাগ পরিমাপ করা শর্তগুলি বিকল্প। ট্রান্সফর্মারের বিশদ পরামিতিগুলি ডায়াগনস্টিক রেফারেন্সের জন্য সংরক্ষণ করা যেতে পারে এবং সাইটে সেগুলি ইনপুট করার দরকার নেই। তথ্য যুক্ত এবং পরে সংশোধন করা যেতে পারে, এটি ব্যবহার করা আরও সুবিধাজনক করে তোলে।
9। সফ্টওয়্যারটি অত্যন্ত বুদ্ধিমান। ইনপুট এবং আউটপুট সংকেতগুলি সংযুক্ত হওয়ার পরে এবং শর্তের পরামিতিগুলি সেট করার পরে, সমস্ত পরিমাপের কাজ শেষ হতে পারে এবং তুলনা এবং পর্যবেক্ষণ এবং পরিমাপ বন্ধ করার জন্য যে কোনও সময়ে পরিমাপের সময় historical তিহাসিক তরঙ্গরূপ বক্ররেখা খোলা যেতে পারে।
10। প্রতিটি পর্বের পরিমাপের সময়টি 60 সেকেন্ডেরও কম, এবং উচ্চ, মাঝারি বা নিম্ন উইন্ডিং (ক্ষমতা এবং ভোল্টেজ স্তরের কোনও সীমা নেই) সহ একটি পাওয়ার ট্রান্সফর্মারকে বাতাসের বিকৃতি পরিমাপের জন্য প্রয়োজনীয় মোট সময় 10 মিনিটের বেশি নয়।
১১. ট্রান্সফর্মারটি পরিমাপ করার সময়, তারের কর্মীরা পরিমাপের ফলাফলগুলিকে প্রভাবিত না করে সিগন্যাল ইনপুট এবং আউটপুট সীসা নির্বিচারে রাখতে পারে। তারের কর্মীরা নেমে না গিয়ে ট্রান্সফর্মার ট্যাঙ্কে থাকতে পারে, যা শ্রমের তীব্রতা হ্রাস করে।
