ট্রান্সফরমার ওয়াইন্ডিং ডিফরমেশন টেস্টার XHBX1501
The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.
ট্রান্সফরমারটি ডিজাইন এবং তৈরির পরে, এর কয়েল এবং অভ্যন্তরীণ কাঠামো নির্ধারণ করা হয়। অতএব, একটি মাল্টি-উইন্ডিং ট্রান্সফরমার কয়েল জন্য,যদি ভোল্টেজ স্তর একই হয় এবং উত্তোলন পদ্ধতি একই হয়, প্রতিটি কয়েল এর সংশ্লিষ্ট পরামিতি (Ci, Li) নিশ্চিত করা উচিত। অতএব, প্রতিটি কয়েল এর ফ্রিকোয়েন্সি ডোমেইন বৈশিষ্ট্যগত প্রতিক্রিয়া নির্ধারণ করা হয়,এবং সংশ্লিষ্ট তিন ফেজ কয়েল মধ্যে ফ্রিকোয়েন্সি বর্ণালী তুলনীয় হয়.
যদি ট্রান্সফরমারে পরীক্ষার সময় ঘুরতে বা পর্যায়ে ঘুরতে শর্ট সার্কিট থাকে, অথবা পরিবহনের সময় সংঘর্ষ হয়, যার ফলে রোলগুলির আপেক্ষিক স্থানচ্যুতি ঘটে,শর্ট সার্কিট এবং অপারেশন চলাকালীন ত্রুটি অবস্থার অধীনে ইলেকট্রোম্যাগনেটিক টেনশন কারণে এবং কয়েল বিকৃতি, ট্রান্সফরমার মোড়কগুলির বিতরণ পরামিতিগুলি প্রভাবিত হবে। পরিবর্তন ঘটে। এটি পরিবর্তে ট্রান্সফরমারের প্রাথমিক ফ্রিকোয়েন্সি ডোমেন বৈশিষ্ট্যগুলিকে প্রভাবিত করে এবং পরিবর্তন করে, অর্থাৎফ্রিকোয়েন্সি রেসপন্স পরিবর্তন amplitude এবং অনুরণন ফ্রিকোয়েন্সি পয়েন্ট স্থানান্তর, ইত্যাদি। প্রতিক্রিয়া বিশ্লেষণ পদ্ধতির উপর ভিত্তি করে তৈরি ট্রান্সফরমার ওয়াইল্ডিং পরীক্ষক ট্রান্সফরমারগুলির অভ্যন্তরীণ ত্রুটির জন্য একটি নতুন অ-ধ্বংসাত্মক পরীক্ষার সরঞ্জাম।এটি 63kV ~ 500kV পাওয়ার ট্রান্সফরমারগুলির অভ্যন্তরীণ কাঠামোগত ত্রুটি সনাক্তকরণের জন্য উপযুক্ত.
ট্রান্সফরমার ওয়াইলিং ডিফরমেশন পরীক্ষক বিভিন্ন ফ্রিকোয়েন্সি ডোমেইনে ট্রান্সফরমারের অভ্যন্তরীণ ওয়াইলিং পরামিতিগুলির প্রতিক্রিয়া পরিবর্তনগুলি পরিমাণযুক্ত করে।এবং তারপর পরিবর্তন মাত্রা উপর ভিত্তি করে ট্রান্সফরমার অভ্যন্তরীণ ঘূর্ণায়মান নির্ধারণ, ফ্রিকোয়েন্সি রেসপন্স পরিবর্তনের বিস্তৃতি এবং এলাকা, এবং ফ্রিকোয়েন্সি রেসপন্স পরিবর্তনের প্রবণতা।পরিমাপের ফলাফলের উপর ভিত্তি করে ট্রান্সফরমারটি গুরুতরভাবে ক্ষতিগ্রস্ত হয়েছে কিনা এবং তা পুনর্বিবেচনা করা দরকার কিনা তা নির্ধারণের জন্য পরিবর্তনের ডিগ্রি ব্যবহার করা যেতে পারে.
ফ্রিকোয়েন্সি ডোমেইন বৈশিষ্ট্য মানচিত্র অতীতে সংরক্ষণ করা হয়েছে কিনা তা নির্বিশেষে, অপারেটিং ট্রান্সফরমারগুলির জন্য,ত্রুটিপূর্ণ ট্রান্সফরমার এর coils মধ্যে বৈশিষ্ট্য মানচিত্র পার্থক্য তুলনা করে ত্রুটির ডিগ্রী বিচার করা যেতে পারেঅবশ্যই, যদি ট্রান্সফরমারের অরিজিনাল রাইন্ডিং বৈশিষ্ট্যযুক্ত ডায়াগ্রাম সংরক্ষণ করা হয়,এটি ট্রান্সফরমার এর অপারেটিং অবস্থা জন্য একটি আরো সঠিক এবং শক্তিশালী ভিত্তি প্রদান করা সহজ হবে, দুর্ঘটনার পর বিশ্লেষণ এবং রক্ষণাবেক্ষণ।
ইংরেজি সংস্করণ উপলব্ধ, স্বাগত জানাই আপনি আরো তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন
অ্যাপ্লিকেশন এবং লক্ষ্য শ্রোতাঃইলেকট্রিক পাওয়ার ইউটিলিটি, ট্রান্সফরমার নির্মাতারা, উচ্চ ভোল্টেজ সাবস্টেশন জন্য ডিজাইন,এবং পাওয়ার সরঞ্জাম পরীক্ষার পরিষেবা প্রদানকারী যারা 63kV ~ 500kV পাওয়ার ট্রান্সফরমারগুলির অভ্যন্তরীণ ঘূর্ণন অবস্থা পরিদর্শন করে.
প্রধান প্রযুক্তিগত বৈশিষ্ট্য
অ্যাক্সিভেশন কন্ট্রোল উচ্চ গতির এবং অত্যন্ত ইন্টিগ্রেটেড মাইক্রোপ্রসেসর গ্রহণ করে।
ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগের জন্য ইউএসবি ইন্টারফেস।
ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগের জন্য ওয়্যারলেস ব্লুটুথ ইন্টারফেস বা ওয়্যারলেস ওয়াইফাই ইন্টারফেস ব্যবহার করা যেতে পারে।ওয়্যারলেস ওয়াইফাই ইন্টারফেস সহজেই ট্যাবলেট কম্পিউটার এবং স্মার্ট ফোন ব্যবহার করা যেতে পারে.
হার্ডওয়্যার আন্দোলন ডিডিএস ডেডিকেটেড ডিজিটাল হাই-স্পিড সুইপ প্রযুক্তি গ্রহণ করে। পরীক্ষার মাধ্যমে, ত্রুটি যেমন twisting, bulging, shifting, tilting, inter turn short circuit deformation,এবং ইন্টার-ফেজ যোগাযোগ শর্ট সার্কিট পরীক্ষার মাধ্যমে সঠিকভাবে নির্ণয় করা যেতে পারে.
হাই-স্পিড ডুয়াল-চ্যানেল ১৬-বিট এ/ডি স্যাম্পলিং (অন-সাইট টেস্টিং ট্যাপ চেঞ্জার পরিবর্তন করে এবং তরঙ্গরূপ কার্ভ উল্লেখযোগ্যভাবে পরিবর্তিত হয়) ।
সিগন্যাল আউটপুট amplitude সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয়, সর্বাধিক amplitude শিখর মান ±10V হয়।
কম্পিউটার স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল বিশ্লেষণ করে এবং একটি ইলেকট্রনিক ডকুমেন্ট (ওয়ার্ড) তৈরি করে।
এই যন্ত্রের দুটি পরিমাপ সিস্টেম রয়েছে, যা রেখাযুক্ত ফ্রিকোয়েন্সি স্কেপ পরিমাপ এবং সেগমেন্টড ফ্রিকোয়েন্সি স্কেপ পরিমাপ।এবং বর্তমান দুটি দেশীয় টেকনিক্যাল স্কুলের পরিমাপ মোডের সাথে সামঞ্জস্যপূর্ণ.
প্রশস্ততা-ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি প্রশস্ততা-ফ্রিকোয়েন্সি বৈশিষ্ট্য পরীক্ষকগুলির জন্য জাতীয় প্রযুক্তিগত স্পেসিফিকেশনগুলির সাথে সঙ্গতিপূর্ণ।লিনিয়ার গ্রেডিয়েশন এবং লোগারিথমিক গ্রেডিয়েশন. অতএব, মুদ্রিত বক্ররেখা একটি রৈখিক স্নাতক বক্ররেখা বা একটি লগারিদমিক স্নাতক বক্ররেখা হতে পারে। ব্যবহারকারী প্রকৃত চাহিদা অনুযায়ী চয়ন করতে পারেন।
স্বয়ংক্রিয় সনাক্তকরণ ডেটা বিশ্লেষণ সিস্টেম। অনুভূমিকভাবে তিনটি ধাপ A, B এবং C মধ্যে মোড়ক অনুরূপতা তুলনা। বিশ্লেষণ ফলাফলঃ ধারাবাহিকতা খুব ভাল, ভাল ধারাবাহিকতা,দুর্বল স্থিতিশীলতা, ধারাবাহিকতা খুব দরিদ্র। উল্লম্ব তুলনা এ-এ, বি-বি, সি-সি মূল তথ্য এবং একই পর্যায়ে বর্তমান তথ্য পুনরুদ্ধার করে ঘূর্ণন বিকৃতি তুলনা করতে। বিশ্লেষণের ফলাফল হলঃস্বাভাবিক ঘূর্ণন, হালকা বিকৃতি, মাঝারি বিকৃতি, গুরুতর বিকৃতি।
সংরক্ষণ এবং মুদ্রণের জন্য ওয়ার্ড ইলেকট্রনিক ডকুমেন্টগুলি স্বয়ংক্রিয়ভাবে তৈরি করা যেতে পারে।
এই যন্ত্রটি সম্পূর্ণরূপে পাওয়ার স্ট্যান্ডার্ড DL/T911-2016 "ফ্রিকোয়েন্সি রেসপন্স অ্যানালিসিস মেথড অফ পাওয়ার ট্রান্সফরমার ওয়াইলিং ডিফরমেশন" এর প্রযুক্তিগত শর্তাবলী পূরণ করে।
স্ক্যানিং পদ্ধতি
রৈখিক স্ক্যান বিতরণঃ সুইপ ফ্রিকোয়েন্সি পরিমাপ পরিসীমা (10Hz) - ((10MHz), 40000 সুইপ ফ্রিকোয়েন্সি পয়েন্ট, রেজোলিউশন 0.25kHz, 0.5kHz এবং 1kHz।
সেগমেন্টেড ফ্রিকোয়েন্সি সুইপ পরিমাপ বিতরণঃ সুইপ ফ্রিকোয়েন্সি পরিমাপের পরিসীমা (0.5kHz) - ((1MHz), 2000 সুইপ ফ্রিকোয়েন্সি পয়েন্ট; (0.5kHz) - ((10kHz), (10kHz) - ((100kHz), (100kHz) - ((500kHz),(৫০০ কিলোহার্টজ) -১০০০ কিলোহার্টজ.
পণ্যের পরামিতি
| প্যারামিটার |
স্পেসিফিকেশন |
| প্রশস্ততা পরিমাপের পরিসীমা |
(-120dB) থেকে (+20dB) |
| ব্যাপ্তি পরিমাপের নির্ভুলতা |
0.১ ডিবি |
| স্ক্যানিং ফ্রিকোয়েন্সি যথার্থতা |
0০.০০৫% |
| সিগন্যাল ইনপুট প্রতিবন্ধকতা |
1MΩ |
| সিগন্যাল আউটপুট প্রতিবন্ধকতা |
50Ω |
| সিগন্যাল আউটপুট অ্যাম্প্লিটি |
±20V |
| একই পর্যায়ের পরীক্ষার পুনরাবৃত্তি হার |
99.৯% |
| পরিমাপ যন্ত্রের আকার |
৩৭০ × ৩০০ × ১৭০ মিমি |
| সামগ্রিক ওজন |
১৩ কেজি |
| অপারেটিং তাপমাত্রা |
-১০ °সি থেকে +৪০ °সি |
| সংরক্ষণ তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৭০ ডিগ্রি সেলসিয়াস |
| আপেক্ষিক আর্দ্রতা |
< ৯০%, অ-কন্ডেনসিং |

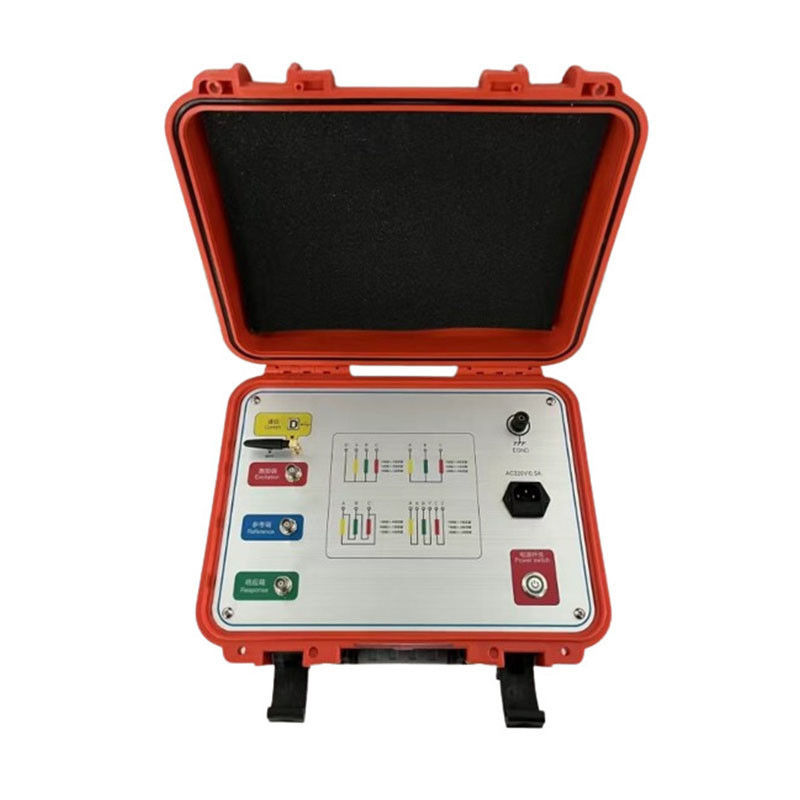

ইনস্ট্রুমেন্ট প্যানেল ও ইন্টারফেস
ইনস্ট্রুমেন্ট প্যানেলে একটি পাওয়ার স্ব-লকিং সুইচ ইনস্টল করা আছে। যখন চাপ দেওয়া হয়, শক্তি চালু হয় এবং সূচক আলো আলোকিত হয়। যখন এটি বন্ধ করা হয়,চাপুন এবং এটি ছেড়ে দিন এবং সূচক আলো বন্ধ হয়ে যায়.
যন্ত্রের পিছনের প্যানেলে একটি অন্তর্নির্মিত ফিউজ সহ একটি পাওয়ার সকেট রয়েছে।
ইউএসবি যোগাযোগ পোর্ট ল্যাপটপ কম্পিউটার এবং ওয়্যারলেস ওয়াইফাই অ্যান্টেনা সংযোগ করে।
পরিমাপ সংকেত পোর্টঃ K9 সকেটটির বাহ্যিক রঙ পরিমাপ তারের বাহ্যিক রঙের সাথে সামঞ্জস্যপূর্ণ। দয়া করে রঙ অনুযায়ী সংযোগ করুন।
প্রধান বৈশিষ্ট্য
ট্রান্সফরমার ওয়ালিং ডিফরমেশন পরীক্ষক একটি পরিমাপ অংশ এবং একটি বিশ্লেষণ সফটওয়্যার অংশ গঠিত।পরিমাপ অংশ একটি উচ্চ গতির মাইক্রোকন্ট্রোলার দ্বারা নিয়ন্ত্রিত হয় এবং সংকেত উত্পাদন এবং সংকেত পরিমাপ গঠিত হয়. পরিমাপ অংশটি একটি ওয়্যারলেস ওয়াইফাই ইন্টারফেসের মাধ্যমে একটি ট্যাবলেট কম্পিউটারের সাথে সংযুক্ত করা হয়, যার জন্য কোনও তারের প্রয়োজন হয় না এবং এটি ব্যবহার করা সহজ।ওয়্যারলেস ব্লুটুথ এবং ইউএসবি ইন্টারফেস একটি ট্যাবলেট বা ল্যাপটপ কম্পিউটারের সাথে সংযোগ করতে ব্যবহার করা যেতে পারে.
পরীক্ষার প্রক্রিয়া চলাকালীন, কেবল ট্রান্সফরমারের সংযোগের বাসবারটি সরিয়ে ফেলা দরকার এবং সমস্ত পরীক্ষা কভারটি ঝুলানো বা ট্রান্সফরমারটি বিচ্ছিন্ন না করে সম্পন্ন করা যেতে পারে।
যন্ত্রটি বিভিন্ন ফ্রিকোয়েন্সি লিনিয়ার স্কেপ পরিমাপ সিস্টেম পরিমাপ ফাংশন আছে। লিনিয়ার স্কেপ পরিমাপ স্ক্যানিং ফ্রিকোয়েন্সি 10MHz পর্যন্ত।ফ্রিকোয়েন্সি সুইপ অন্তর 0 বিভক্ত করা যেতে পারে.২৫ কিলোহার্টজ, ০.৫ কিলোহার্টজ এবং ১ কিলোহার্টজ, যা ট্রান্সফরমার বিকৃতির আরও বিশ্লেষণ প্রদান করে।
এই যন্ত্রটি অত্যন্ত বুদ্ধিমান, ব্যবহার করা সহজ এবং এতে স্বয়ংক্রিয় পরিসীমা সামঞ্জস্য এবং স্বয়ংক্রিয় নমুনা ফ্রিকোয়েন্সি সামঞ্জস্যের মতো একাধিক ফাংশন রয়েছে।
সফ্টওয়্যারটি উইন্ডোজ প্ল্যাটফর্ম ব্যবহার করে এবং উইন 98 / 2000 / উইনএক্সপি / উইন 7 / উইন 8 / উইন 10 সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। ব্যবহারকারীদের আরও সুবিধাজনক এবং সহজেই ব্যবহারযোগ্য প্রদর্শন ইন্টারফেস সরবরাহ করে।
ঐতিহাসিক বক্ররেখাগুলির তুলনামূলক বিশ্লেষণ প্রদান করে, একই সময়ে পর্যবেক্ষণের জন্য একাধিক ঐতিহাসিক বক্ররেখা লোড করতে পারে এবং অনুভূমিক এবং উল্লম্ব বিশ্লেষণের জন্য নির্দিষ্টভাবে কোনও বক্ররেখা নির্বাচন করতে পারে।বিশেষজ্ঞ বুদ্ধিমান বিশ্লেষণ এবং নির্ণয়ের সিস্টেমের সাথে সজ্জিত, এটি স্বয়ংক্রিয়ভাবে ট্রান্সফরমার মোড়ক অবস্থা নির্ণয় করতে পারেন, একই সময়ে 6 বক্ররেখা লোড, স্বয়ংক্রিয়ভাবে প্রতিটি বক্ররেখা প্রাসঙ্গিক পরামিতি গণনা,স্বয়ংক্রিয়ভাবে রোলিং এর বিকৃতি নির্ণয়, এবং নির্ণয়ের জন্য রেফারেন্স সিদ্ধান্ত প্রদান করে।
সফটওয়্যার ম্যানেজমেন্ট ফাংশন শক্তিশালী, পুরোপুরি সাইট ব্যবহারের চাহিদা বিবেচনা,এবং স্বয়ংক্রিয়ভাবে পরিবেশগত অবস্থা পরামিতি সংরক্ষণ ট্রান্সফরমার মোড়ানো বিকৃতি নির্ণয়ের জন্য একটি ভিত্তি প্রদান. পরিমাপ তথ্য স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয় এবং ব্যবহারকারীদের পরীক্ষার রিপোর্ট উত্পাদন করা সহজ করার জন্য একটি রঙিন মুদ্রণ ফাংশন আছে।
সফটওয়্যারের স্পষ্ট মানবিক বৈশিষ্ট্য রয়েছে। বেশিরভাগ পরিমাপ শর্ত অপশন। ট্রান্সফরমারের বিস্তারিত পরামিতিগুলি ডায়াগনস্টিক রেফারেন্সের জন্য সংরক্ষণ করা যেতে পারে,এবং সাইটে তাদের ইনপুট করার কোন প্রয়োজন নেই. তথ্য পরে যোগ এবং সংশোধন করা যেতে পারে, এটি ব্যবহার করা আরো সুবিধাজনক করে তোলে।
সফটওয়্যারটি অত্যন্ত বুদ্ধিমান। ইনপুট এবং আউটপুট সিগন্যালগুলি সংযুক্ত হওয়ার পরে এবং শর্ত পরামিতিগুলি সেট করার পরে, সমস্ত পরিমাপ কাজ সম্পন্ন করা যেতে পারে,এবং ঐতিহাসিক তরঙ্গ আকৃতি কার্ভ তুলনা এবং পর্যবেক্ষণ এবং পরিমাপ বন্ধ করার জন্য যে কোন সময় পরিমাপের সময় খোলা যেতে পারে.
প্রতিটি ধাপের পরিমাপের সময় ৬০ সেকেন্ডের কম এবং উচ্চ ক্ষমতা সহ একটি পাওয়ার ট্রান্সফরমারের উইন্ডিং ডিফোর্মেশন পরিমাপের জন্য মোট সময় প্রয়োজন।মাঝারি বা নিম্ন ঘূর্ণন (ক্ষমতা এবং ভোল্টেজ স্তরের কোন সীমা নেই) 10 মিনিটের বেশি নয়.
ট্রান্সফরমার পরিমাপ করার সময়, তারের কর্মীরা পরিমাপের ফলাফলকে প্রভাবিত না করে ইচ্ছাকৃতভাবে সংকেত ইনপুট এবং আউটপুট কন্ডিশন স্থাপন করতে পারে।ওয়্যারিং কর্মী ডাউন না এসে ট্রান্সফরমার ট্যাংক উপর থাকতে পারেন, যা শ্রমের তীব্রতা হ্রাস করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: এই ট্রান্সফরমার ওয়াইলিং ডিফরমেশন টেস্ট কার জন্য ডিজাইন করা হয়েছে?
এটি বৈদ্যুতিক শক্তি সরবরাহকারী সংস্থা, ট্রান্সফরমার নির্মাতারা, উচ্চ ভোল্টেজ সাবস্টেশন,এবং পাওয়ার সরঞ্জাম পরীক্ষার পরিষেবা প্রদানকারী যারা 63kV ~ 500kV পাওয়ার ট্রান্সফরমারগুলির অভ্যন্তরীণ ঘূর্ণন অবস্থা পরিদর্শন করে.
প্রশ্ন ২ঃ এটি কোন সনাক্তকরণ পদ্ধতি এবং মান ব্যবহার করে?
এটি অভ্যন্তরীণ ফল্ট ফ্রিকোয়েন্সি রেসপন্স বিশ্লেষণ (এফআরএ) পদ্ধতি গ্রহণ করে এবং পাওয়ার ট্রান্সফরমার উইন্ডিং বিকৃতির ফ্রিকোয়েন্সি রেসপন্স বিশ্লেষণের জন্য ডিএল / টি 911-2016 স্ট্যান্ডার্ডকে সম্পূর্ণরূপে পূরণ করে।
প্রশ্ন ৩ঃ কোন ত্রুটিগুলি নির্ণয় করা যায়?
এটি সঠিকভাবে ডায়াগনস্টিক করে, ঘূর্ণন ঘূর্ণন, উঁচু, স্থানচ্যুতি, কুলিং, ইন্টার টার্ন শর্ট সার্কিট বিকৃতি,এবং ইন্টার-ফেজ যোগাযোগ শর্ট সার্কিট তিনটি পর্যায়ে ফ্রিকোয়েন্সি প্রতিক্রিয়া কার্ভ তুলনা করে.
প্রশ্ন ৪ঃ এটি কোন ফ্রিকোয়েন্সি রেঞ্জ এবং নির্ভুলতা প্রদান করে?
এটি ৪০,০০০ সুইপ পয়েন্ট সহ ১০ হার্জ থেকে ১০ মেগাহার্জ পর্যন্ত রৈখিক পরিমাপ সরবরাহ করে, -120 ডিবি থেকে +২০ ডিবি পর্যন্ত একটি বিস্তৃতি পরিমাপ পরিসীমা এবং 0.1 ডিবি একটি বিস্তৃতি পরিমাপের নির্ভুলতা।
প্রশ্ন 5: এই পরীক্ষককে একটি প্রচলিত উইন্ডিং পরীক্ষকের থেকে কী আলাদা করে তোলে?
এটি ওয়্যারলেস ওয়াইফাই, ব্লুটুথ এবং ইউএসবি ইন্টারফেস সমর্থন করে, একটি বিশেষজ্ঞ বুদ্ধিমান ডায়াগনস্টিক সিস্টেমের সাথে একযোগে 6 টি পর্যন্ত বক্ররেখা লোড করে,এবং ট্রান্সফরমার কভার অপসারণ ছাড়া 60 সেকেন্ডের মধ্যে প্রতিটি ফেজ পরিমাপ.
