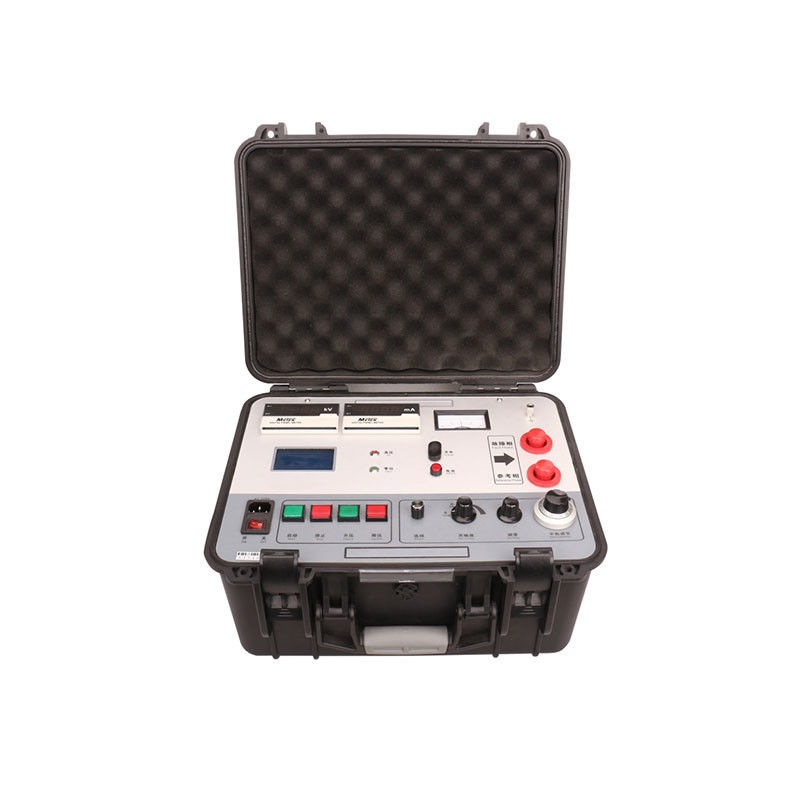

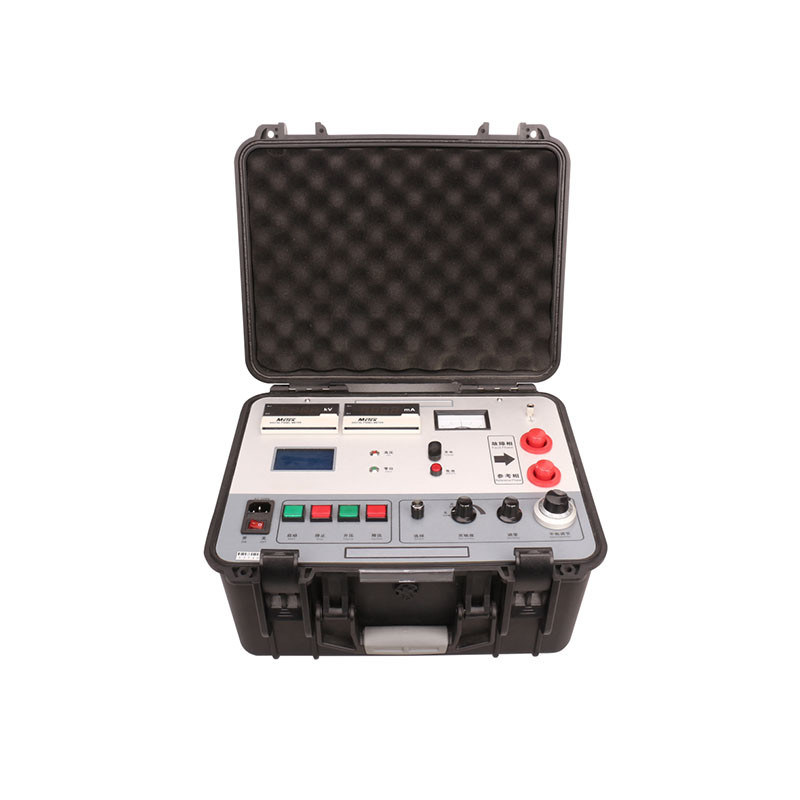

ইলেকট্রনিক নো-লোড ভোল্টেজ 7500V উচ্চ-প্রতিরোধের ক্যাবল ত্রুটি সনাক্তকরণ গাদ ত্রুটি প্রাক অবস্থান উচ্চ-ভোল্টেজ সেতু
The cable outer sheath fault tester is designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.
সরঞ্জামটি একটি উচ্চ-ভোল্টেজ ধ্রুবক বর্তমান উত্স গঠনের জন্য একটি বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক এবং একটি আর-টাইপ ট্রান্সফরমার ব্যবহার করে এবং বোতাম অপারেশন ভোল্টেজ বাড়াতে বা হ্রাস করতে পারে।
নো-লোড ভোল্টেজ 7500V, শর্ট সার্কিট বর্তমান 100mA, এবং একটি উচ্চ সংবেদনশীলতা পরিবর্ধক এবং গ্যালভানোমিটার ভারসাম্য নির্দেশ করতে ব্যবহৃত হয়।এটি একটি আনুপাতিক পন্টিওমিটারের সাথে একটি ভারসাম্যপূর্ণ সেতু গঠন করে, এবং পুরোটি একটি উচ্চ সম্ভাব্যতায় স্থাপন করা হয়।
পরিমাপ ক্যাবল একটি বিশেষভাবে ডিজাইন করা দুটি কোর উচ্চ-ভোল্টেজ রাবার ক্যাবল। সীসা প্রতিরোধের কারণে ত্রুটিগুলি এড়ানোর জন্য চারটি টার্মিনাল প্রতিরোধের পরিমাপ পদ্ধতি ব্যবহার করা হয়।
পুরো প্যানেলটি কম সম্ভাবনাময়। এক স্পর্শ অপারেশন, তারের দৈর্ঘ্য লিখুন এবং স্বয়ংক্রিয়ভাবে ত্রুটি দূরত্ব গণনা।উচ্চ ভোল্টেজ উৎস এবং ব্রিজ একটি বহনযোগ্য প্রতিরক্ষামূলক বাক্সে একীভূত করা হয়তাই এই ডিভাইসের উচ্চ ভোল্টেজ, হালকা ওজন, সহজ অপারেশন এবং নিরাপদ ব্যবহার রয়েছে।
বৈশিষ্ট্য
আউটপুট ভোল্টেজ নিয়ন্ত্রনযোগ্য;
উচ্চ নির্ভুলতা এবং স্থিতিশীলতা আছে;
ভারসাম্য নির্দেশ করতে উচ্চ সংবেদনশীলতা এম্প্লিফায়ার এবং গ্যালভানোমিটার গ্রহণ করুন।
শূন্য সুরক্ষা;
স্বয়ংক্রিয়ভাবে ত্রুটি পয়েন্ট পরীক্ষা, কিন্তু ম্যানুয়াল পরীক্ষা ফাংশন বজায় রাখা;
তরঙ্গ প্রতিফলন পদ্ধতির তুলনায়, ব্রিজ ভারসাম্য পদ্ধতির কোন অন্ধ এলাকা নেই এবং সংক্ষিপ্ত তারের ভাঙ্গন পয়েন্ট নির্ধারণ এবং শেষের কাছাকাছি ব্যবহার করা হয়।
উচ্চ ভোল্টেজ সেতু বিশেষ করে উপযুক্ত
1. ক্যাবলের উচ্চ-প্রতিরোধ ভাঙ্গন পয়েন্ট স্থাপন করার পরে, বিশেষ করে রৈখিক উচ্চ-প্রতিরোধ ভাঙ্গন পয়েন্ট যা কম প্রতিরোধের মধ্যে পোড়া কঠিন,যেমন ক্যাবল মধ্যবর্তী জয়েন্টের রৈখিক উচ্চ-প্রতিরোধ ভাঙ্গন.
2. ফ্ল্যাশওভার টাইপ ব্রেকডাউন পয়েন্ট. ব্রেকডাউন পরে, ধ্রুবক বর্তমান উত্স আর্ক বজায় রাখতে পারে, একটি স্থিতিশীল বর্তমান সেতু মাধ্যমে প্রবাহিত, এবং সেতু যথেষ্ট সংবেদনশীলতা আছে।
3. ত্রুটিগুলি যা এখনও ভেঙে যায়নি তবে কম প্রতিরোধের রয়েছে, যেমন মেগোহামমিটারের সাথে পাওয়া বিচ্ছিন্নতার ত্রুটিগুলি যার ক্যাবল প্রতিরোধের কম তবে অপারেটিং ভোল্টেজের অধীনে ভেঙে যায় না।
টেকনিক্যাল স্পেসিফিকেশন
লোড ছাড়াই ভোল্টেজ | ≥7500V; |
শর্ট সার্কিট বর্তমান | ≥100mA (সমতা সামঞ্জস্য করার সময়, এটি 5 ~ 40mA এ সেট করার পরামর্শ দেওয়া হয়); |
পজিশনিং অনুপাতের সঠিকতা | ± 0.2%·L±1) মিটার; |
ওজন | ২৫ কেজি; |
কাজের পাওয়ার সাপ্লাই | এসি 220 ভোল্ট (± 10%), 50Hz±1Hz; 8.4V অন্তর্নির্মিত ব্যাটারি। |
কাজের নীতি
ক্যাবলের ত্রুটি অবস্থান ব্রিজ পদ্ধতির নীতি নিম্নরূপঃ পরীক্ষার অধীনে ক্যাবলের ত্রুটি পর্যায়ে এবং ত্রুটিহীন পর্যায়ে শর্ট সার্কিট করুন,সেতুর দুটি বাহুকে যথাক্রমে ত্রুটির পর্যায়ে এবং ত্রুটিহীন পর্যায়ে সংযুক্ত করুন, এবং ক্যাবল ব্রিজ ভারসাম্য ব্যবহার করে, আনুপাতিক সম্পর্ক এবং পরিচিত ক্যাবল দৈর্ঘ্য ব্যবহার করে, সেতু উভয় বাহু উপর একটি নিয়মিত প্রতিরোধের সামঞ্জস্য করতে,ত্রুটির দূরত্ব নির্ধারণ করতে দেয়.
ক্যাবল ফল্ট লোকেশন ব্রিজ পদ্ধতির সুবিধা হ'ল এটি তুলনামূলকভাবে সহজ, এবং এর নির্ভুলতা সাইটে ইঞ্জিনিয়ারিং পরীক্ষার প্রয়োজনীয়তা পূরণ করে।এটা তোলে তারের লাইনে দুই ফেজ শর্ট সার্কিট ত্রুটি পরিমাপ খুব সুবিধাজনকব্রেকডাউন পয়েন্টের জন্য মারে ব্রিজ ব্যবহার করা একটি ক্লাসিক পদ্ধতি, যা সুবিধাজনক এবং সঠিক।
ব্রিজ পদ্ধতিটি এই সত্যের উপর ভিত্তি করে যে তারের কোর (বা ঢালাই স্তর) এর প্রতিরোধের দৈর্ঘ্যের সাথে অভিন্ন এবং আনুপাতিক। নিম্নলিখিত চিত্রটি সাধারণ ব্যবহার দেখায়ঃ
প্যানেলের বর্ণনা
1গ্যালভানোমিটারঃ বৈদ্যুতিক ভারসাম্য শূন্য পয়েন্ট নিয়ন্ত্রিত হয়;
2. Ammeter: আউটপুট বর্তমান ইঙ্গিত mA মিটার;
3ভোল্টমিটারঃ উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ নির্দেশক কেভি মিটার;
4. উচ্চ-ভোল্টেজ সূচক আলোঃ এই আলোটি যখন উচ্চ-ভোল্টেজ আউটপুট থাকে তখন জ্বলতে থাকে;
5. প্রদর্শনঃ অপারেশন বিষয়বস্তু প্রদর্শন করে;
6. শূন্য সূচক আলোঃ যখন এই আলোটি চালু থাকে, তখন এটি নির্দেশ করে যে ভোল্টেজ আউটপুট শূন্য অবস্থায় রয়েছে;
7পাওয়ার সকেটঃ যন্ত্রের কাজ পাওয়ার সাপ্লাই, এসি 220 ভোল্ট সংযোগ পোর্ট;
8. ফিউজ হোল্ডারঃ এসি 220 ভোল্ট পাওয়ার সাপ্লাই সিস্টেমের ফিউজের ইনস্টলেশন স্থান;
9. পাওয়ার সুইচঃ "I" এসি 220V পাওয়ার সাপ্লাই সুইচ চালু, "0" সিস্টেম শক্তি বন্ধ;
10. স্টার্ট বোতামঃ যখন শূন্য আলো চালু থাকে, এর অর্থ হল যে ভোল্টেজ আউটপুট শূন্য অবস্থায় রয়েছে। যখন এটি চালু থাকে, স্টার্ট বোতাম কার্যকর হয়।পাওয়ার সুইচ চালু করার পর যদি শূন্য আলো জ্বলছে না, ধাপ নিচে বোতাম টিপুন যতক্ষণ না আলো চালু হয়. যখন শূন্য আলো চালু হয়, , এই বোতাম টিপুন উচ্চ ভোল্টেজ শুরু এবং উচ্চ ভোল্টেজ আউটপুট উৎপন্ন;
11. স্টপ বোতামঃ পরীক্ষা শেষ হলে বা কোনও অস্বাভাবিকতা দেখা দিলে, উচ্চ-ভোল্টেজ আউটপুটটি বন্ধ করতে এই বোতামটি চাপুন;
12. বুস্ট বোতাম: এই বোতাম টিপুন আউটপুট উচ্চ ভোল্টেজ ছোট থেকে বড় বৃদ্ধি;
13. চাপ হ্রাস বোতামঃ এই বোতাম টিপুন উচ্চ থেকে কম আউটপুট উচ্চ ভোল্টেজ কমাতে;
14নির্বাচনঃ "নির্বাচন" এনকোডার সুইচ অপারেশন কনভেনশনঃ ঘূর্ণন---কুরসার আন্দোলন বা সংখ্যা পরিবর্তন অপারেশন;
অপারেশন চালান বা নিশ্চিত করুন।
15. সংবেদনশীলতা সমন্বয়ঃ 1. বিল্ট ইন ব্যাটারি চালিত সুইচ; 2 সংবেদনশীলতা সামঞ্জস্য এবং শূন্য সমন্বয় বোতাম সঙ্গে এটি ব্যবহার;
16. শূন্য সমন্বয় বোতামঃ শূন্য সমন্বয় বোতামটি ঘোরান যাতে গ্যালভানোমিটার শূন্যের দিকে নির্দেশ করে;
17. ভারসাম্য সামঞ্জস্যঃ ভারসাম্য বোতামটি সামঞ্জস্য করুন যতক্ষণ না গ্যালভানোমিটারটি উল্লেখযোগ্যভাবে বিচ্যুত হয় যাতে গ্যালভানোমিটারটি শূন্যের দিকে নির্দেশ করে। (যদি পয়েন্টারটি বাম দিকে থাকে তবে ঘড়ির কাঁটার দিকে ঘুরুন;যদি পয়েন্টার ডানদিকে থাকে, ঘূর্ণন ঘড়ির কাঁটার বিপরীতে) পর্যবেক্ষণ করুন এবং তার রিডিং P1 রেকর্ড করুন;
18. সূচক আলোঃ অন্তর্নির্মিত ব্যাটারি কাজ সূচক আলো, এই আলো সংবেদনশীলতা সমন্বয় চালু করা হয় পরে চালু হবে;
19রেফারেন্স পয়েন্টঃ আউটপুট লাইনের কালো ক্লিপ রেফারেন্স ফেজের সাথে সংযুক্ত;
20. ত্রুটিপূর্ণ পর্যায়েঃ আউটপুট লাইনের লাল ক্লিপ ত্রুটিপূর্ণ পর্যায়ে সংযুক্ত করা হয়;
21. চার্জিংঃ DC8.4V চার্জিং পোর্ট, চার্জিং শুরু করতে 8.4V চার্জার সংযোগ করুন;
22গ্রাউন্ডিং পোস্টঃ যন্ত্রের গ্রাউন্ডিং পয়েন্ট, নিরাপত্তা সুরক্ষা।
প্রকৃত বেতার নিম্নরূপ দেখানো হয়ঃ
■এইচভি একটি উচ্চ ভোল্টেজ ধ্রুবক বর্তমান উৎস।
■বিপর্যস্ত ক্যাবল সিডি এবং সহায়ক ক্যাবল এবি একই কোর ক্রস-সেকশন এবং দৈর্ঘ্য এল, এবং ত্রুটি পয়েন্ট এবং পরিমাপ শেষের মধ্যে দূরত্ব এক্স।
■মেজিং ক্ল্যাম্পটি ক্যাবল কোর A এবং C এর উভয় প্রান্তে সংযুক্ত থাকে। ক্ল্যাম্পের দুটি দিক হ'ল বর্তমান এবং সম্ভাব্য প্রান্ত, যা ক্যাবলে নির্ভরযোগ্যভাবে সংযুক্ত করা উচিত।
■R হল ভারসাম্য ক্ষমতা পরিমাপকারী, এবং এর রিডিং শতাংশ।
■G হল একটি গ্যালভানোমিটার, বৈদ্যুতিক ভারসাম্য শূন্য বিন্দু নিয়ন্ত্রিত হয়।
■দূরবর্তী প্রান্তে, বিডি-র উভয় প্রান্তই শর্ট সার্কিটেড হতে হবে এবং শর্ট সার্কিটটি নিরাপদে নিশ্চিত করতে হবে।
পরিমাপের ধাপঃ
প্রস্তুতি (দোষী পর্যায়ে এবং তারের সঠিকভাবে নির্ধারণ)
1. একটি মাল্টিমিটার, মেগার বা অন্যান্য ভোল্টেজ প্রতিরোধী সরঞ্জাম ব্যবহার করুন তারের ভাঙ্গন অবস্থা নিশ্চিত করতে এবং প্রতিটি কোর মাটি বা ভাঙ্গন অবশিষ্ট ভোল্টেজ বিচ্ছিন্নতা প্রতিরোধের রেকর্ড.
2. পরীক্ষার জন্য তারের দৈর্ঘ্য, মডেল, ক্রস-সেকশন এবং অন্যান্য পরামিতি রেকর্ড করুন, তারের স্থাপন পথ বরাবর প্যাট্রোল,দূরবর্তী প্রান্তে ত্রুটিযুক্ত তারের এবং সহায়ক তারের আউটলেট টার্মিনাল শর্ট সার্কিট, এবং রিমোট এন্ডে কাউকে মনিটর করতে দিন যাতে উচ্চ ভোল্টেজ মানুষকে আঘাত না করে।
3ওয়্যারিংঃ যন্ত্রের গ্রাউন্ড টার্মিনালকে স্থানে গ্রাউন্ড বডিতে সংযুক্ত করতে হবে।
পরিমাপের প্রথম প্রান্তটি (লাল ক্লিপ) ত্রুটিযুক্ত তারের কেন্দ্রের সাথে সংযুক্ত করা হয় এবং পরিমাপের শেষটি (কালো ক্লিপ) সহায়ক তারের কেন্দ্রের সাথে সংযুক্ত করা হয়।
পরিমাপ (উত্তোলন ভোল্টেজ দ্বারা সনাক্ত ত্রুটির অনুপাত)
4. পাওয়ার সাপ্লাই AC220V সংযুক্ত করা হয়. সংবেদনশীলতা সুইচ চালু করুন এবং সর্বোচ্চ এটি ঘোরান, ব্যাটারি সূচক আলো চালু হবে.
5. সেতুর শূন্য সমন্বয় (যখন গ্যালভানোমিটার পয়েন্টার শূন্য নয়) । গ্যালভানোমিটারকে শূন্যের দিকে নির্দেশ করতে শূন্য সমন্বয় বোতামটি ঘুরিয়ে দিন।
6. বুস্ট করুন. পাওয়ার সুইচ চালু করুন এবং শূন্য সূচক আলো আলোকিত হবে। যদি এটি আলোকিত না হয়, আলো চালু না হওয়া পর্যন্ত ভোল্টেজ হ্রাস বোতামটি ক্লিক করুন।তারপর স্টার্ট বাটন ক্লিক করুন এবং উচ্চ ভোল্টেজ সূচক আলো চালু হবে.
7. বুস্ট বোতাম ক্লিক করুন এবং ভোল্টমিটার এবং ammeter পর্যবেক্ষণ করুন যতক্ষণ না ammeter 20mA অতিক্রম করে।আপনি একটি স্থিতিশীল আর্ক বা পরীক্ষার সময় বর্তমান স্থিতিশীল করার জন্য একটি পরিবাহী এলাকা গঠনের জন্য ভোল্টেজ বৃদ্ধি এবং এটি একটি নির্দিষ্ট সময়ের জন্য বজায় রাখতে পারেন.
8. ভারসাম্য সামঞ্জস্য করুন। ভারসাম্য বোতামটি সামঞ্জস্য করুন যতক্ষণ না গ্যালভানোমিটারটি উল্লেখযোগ্যভাবে বিচ্যুত হয় যাতে গ্যালভানোমিটার শূন্যের দিকে নির্দেশ করে। (যদি পয়েন্টারটি বাম দিকে থাকে তবে ঘড়িঘড়ির বিপরীতে ঘোরান;যদি পয়েন্টার ডানদিকে থাকেডায়ালের P1 রিডিং পর্যবেক্ষণ করুন এবং রেকর্ড করুন, এবং ত্রুটি অনুপাত পরিমাপ করার পরে ভোল্টেজ বৃদ্ধি বন্ধ করুন।
গণনা (স্বয়ংক্রিয়ভাবে ত্রুটি দূরত্ব গণনা)
9. পাওয়ার চালু করার পর, স্বাগত পৃষ্ঠা প্রবেশ করুন এবং স্বয়ংক্রিয়ভাবে 2 সেকেন্ডের মধ্যে পরবর্তী পৃষ্ঠা প্রবেশ করুন
10. ক্যাবল দৈর্ঘ্য লিখুন
"নির্বাচন" এনকোডার সুইচ অপারেশন কনভেনশনঃ ঘূর্ণন---কুরসার আন্দোলন বা সংখ্যা পরিবর্তন অপারেশন
অপারেশন চালান বা নিশ্চিত করুন।
ক্যাবল দৈর্ঘ্যের পৃষ্ঠাটি প্রবেশ করান (প্রারম্ভিক মানটি %, ঘড়ির কাঁটার দিকে বৃদ্ধি এবং ঘড়ির কাঁটার বিরুদ্ধে হ্রাস) ।
"নির্বাচন" এনকোডার সুইচটি বাম এবং ডানদিকে ঘোরান, কার্সারটিকে "0000" অবস্থানে সরান যেখানে ডেটা পরিবর্তন করা দরকার, বর্তমান অবস্থান নির্ধারণ করতে "নির্বাচন" এনকোডার সুইচ টিপুন,"নির্বাচন" এনকোডার সুইচ ঘোরান, বর্তমান অবস্থান সংখ্যা "0 থেকে 9" পরিবর্তন হতে হবে, এবং তারপর ইনপুট নম্বর নিশ্চিত করতে "নির্বাচন" এনকোডার সুইচ টিপুন, কার্সার স্বয়ংক্রিয়ভাবে পরবর্তী সংখ্যা সরানো হবে,এবং প্রতিটি সংখ্যা মান ইনপুট (i.e, ক্যাবল দৈর্ঘ্য L) ক্রম সম্পন্ন করা হবে. যখন কার্সার পরবর্তী হয়, পরবর্তী পৃষ্ঠায় প্রবেশ করতে "নির্বাচন" এনকোডার সুইচ টিপুন
11. টেস্ট পাতা
যখন কার্সার পরীক্ষা উপর, "নির্বাচন" এনকোডার সুইচ টিপুন,এবং সিস্টেম স্বয়ংক্রিয়ভাবে প্রাথমিক ব্রিজ আনুপাতিক সহগ P (বালান্স স্কেল রিডিং) সংগ্রহ এবং ত্রুটি দূরত্ব X নিরূপণ করবে- ক্লিক প্রতি একবার সংগ্রহ করুন।
যখন কার্সারটি শেষ হয়, তখন পূর্ববর্তী পৃষ্ঠায় ফিরে যেতে "নির্বাচন করুন" এনকোডার সুইচ টিপুন (১০ম ইনপুট পৃষ্ঠা) ।
যখন কার্সার পরবর্তী হয়, পরবর্তী পৃষ্ঠায় প্রবেশ করতে "নির্বাচন" এনকোডার সুইচ টিপুন
12. ফলাফল পাতা
যখন কার্সারটি শেষ হয়, তখন পূর্ববর্তী পৃষ্ঠায় ফিরে যাওয়ার জন্য "নির্বাচন করুন" এনকোডার সুইচ টিপুন (১১তম টেস্ট পৃষ্ঠা) ।
যখন কার্সারটি বিশ্রামে থাকে, "নির্বাচন করুন" এনকোডার সুইচ টিপুন, পুনরায় সেট করুন এবং পুনরায় চালু করুন, এবং প্রবেশ করুন (9. স্বাগত পৃষ্ঠা) ।
ক্যালিব্রেশন পরীক্ষা করার জন্য বিপরীত সংযোগঃভোল্টেজ হ্রাস এবং নিষ্কাশন। P1 + P2 = 100 হিসাবে গণনা করা উচিত অন্য P2 পঠন পেতে পরিমাপ clamps প্রতিস্থাপন এবং পদক্ষেপ (4) থেকে (12) পুনরাবৃত্তি করুন।
ফল্ট পয়েন্টের অবস্থান X=2×L×P1% । বিশেষ মনোযোগ সূত্রের "2" দেওয়া উচিত, যেহেতু একটি সহায়ক তারের যোগ করা গণনা জড়িত তারের দৈর্ঘ্য দ্বিগুণ.
প্যাকিং তালিকা
হোস্ট (প্রধান ইউনিট) | ১ সেট |
উচ্চ ক্ষমতা সংযোগ তারের | ১ সেট |
পাওয়ার ক্যাবল | ১ পিসি |
আউটপুট ক্যাবল ((লাল, কালো) | ১ সেট |
গ্রাউন্ডিং তার | ১ পিসি |
চার্জার | ১ পিসি |
ফিউজ ((৩এ) | ৫ পিসি |
