ভূগর্ভস্থ ক্যাবল ত্রুটির পিনপয়েন্ট লোকেটার

ক্যাবল ত্রুটি পয়েন্টার এক্সএইচডিডি 503 সি পাওয়ার ক্যাবলের ত্রুটি পয়েন্ট নির্ধারণের জন্য শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে।

ইলেকট্রনিক ফ্ল্যাশওভারটি ইম্প্যাক্ট ডিসচার্জ জেনারেটর দ্বারা তৈরি করা হয়, যা সংশ্লিষ্ট প্রোব দ্বারা সংগ্রহ করা হয় এবং বর্ধিত করা হয়,এবং ত্রুটি পয়েন্টের সঠিক অবস্থান শ্রবণ এবং চাক্ষুষ বিচার দ্বারা নির্ধারিত হয়.

এটি এমন একটি ডিভাইস যা মোটামুটি পরিমাপের পরিসরের মধ্যে তারের ত্রুটি পয়েন্টের সুনির্দিষ্ট অবস্থান সম্পন্ন করে এবং শাব্দ এবং চৌম্বকীয় সময়ের পার্থক্য সংগ্রহ করে।এটি পজিশনিং টেকনোলজিকে একত্রিত করে, পথ-সহায়িত পরীক্ষা এবং অন্যান্য প্রযুক্তি, একাধিক পরীক্ষার মোড এবং সমৃদ্ধ এবং বৈচিত্র্যময় তাত্ক্ষণিক তথ্য সরবরাহ করে কার্যকরভাবে এবং সঠিকভাবে তারের ত্রুটি অবস্থান সম্পূর্ণ।

এই ক্যাবল ত্রুটি locator কম প্রতিরোধের জন্য উপযুক্ত, শর্ট সার্কিট, ওপেন সার্কিট এবং পাওয়ার তারের সংযোগ বিচ্ছিন্ন ত্রুটি, উচ্চ ফ্রিকোয়েন্সি সমাক্ষ তারের, রাস্তার আলো তারের,এবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারের, পাশাপাশি উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটি।

বৈশিষ্ট্য
1৫ ইঞ্চি স্পর্শযোগ্য উচ্চ উজ্জ্বলতা এলসিডি সূর্যের আলোতে দৃশ্যমানতা নিশ্চিত করে।

2. স্বয়ংক্রিয়ভাবে শাব্দ এবং চৌম্বক সময় পার্থক্য গণনা করতে শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনিক অবস্থান প্রযুক্তি গ্রহণ করুন।

3. বিভিন্ন পরিবেশে অভিযোজিত করার জন্য অ্যাকোস্টিক সিগন্যাল এবং চৌম্বকীয় সিগন্যালের লাভ মান এবং ট্রিগার মানটি ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।

4এটিতে ব্যাকগ্রাউন্ড গোলমাল কমানোর প্রযুক্তি রয়েছে এবং এটি বিভিন্ন ফিল্টারিং পদ্ধতি থেকে চয়ন করতে পারে।

5এটিতে BNR ব্যাকগ্রাউন্ড গোলমাল হ্রাস এবং নিঃশব্দ গোলমাল হ্রাস ফাংশন রয়েছে।

6. এর পথের বিচ্যুতি নির্দেশক আছে.

7. মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর দিয়ে সজ্জিত, জলরোধী গ্রেড আইপি 65।

8. বিল্ট-ইন বড় ক্ষমতা লিথিয়াম ব্যাটারি, দীর্ঘ স্ট্যান্ডবাই সময়, দ্রুত চার্জার দিয়ে সজ্জিত.

9. ছোট এবং হালকা ওজন, সহজ অপারেটিং, এবং সহজ মানব-মেশিন ইন্টারফেস.

প্রযুক্তিগত সূচক

কাজের নীতি
এই ডিভাইসটি ত্রুটিগুলি সঠিকভাবে সনাক্ত করতে অ্যাকোস্টিক এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। এটি একটি খুব সঠিক এবং অনন্য অবস্থান নির্ধারণের পদ্ধতি।এর নীতি ঐতিহ্যগত শাব্দিক পয়েন্ট নির্ধারণ পদ্ধতির উপর ভিত্তি করে এবং বৈদ্যুতিন চৌম্বকীয় সংকেত সনাক্ত এবং প্রয়োগ যোগ করা হয়.

যখন উচ্চ-ভোল্টেজ জেনারেটরটি ত্রুটিযুক্ত তারের উপর প্রভাব নির্গমন সম্পাদন করে, ত্রুটি পয়েন্টে নির্গমন দ্বারা উত্পন্ন শব্দটি মাটিতে প্রেরণ করা হয়।শব্দ সংকেত একটি উচ্চ সংবেদনশীলতা জোন দ্বারা ধরা হয়. এম্প্লিফিকেশনের পরে, হেডফোন দিয়ে শুনলে "পপ" শব্দ শুনতে পাওয়া যায়।

জোনের অন্তর্নির্মিত জোন বাস্তব সময়ে চৌম্বকীয় ক্ষেত্রের সংকেত গ্রহণ করে, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. ক্ষুদ্রতম শব্দের-চৌম্বকীয় সময় পার্থক্যের সাথে বিন্দু খুঁজে পেতে সেন্সর অবস্থান সরানো চালিয়ে যান, তারপর ত্রুটি পয়েন্টের সঠিক অবস্থান এটির নীচে হবে।

ঐতিহ্যগত শব্দ পরিমাপ আইনি পয়েন্ট যন্ত্রপাতি সাধারণত শুধুমাত্র ইয়ারফোন ব্যবহার মনিটর,অথবা ত্রুটি বিন্দুতে স্রাব শব্দ সনাক্ত করতে মিটার পয়েন্টার সুইং দ্বারা সম্পূরক করা হয়যেহেতু স্রাব শব্দটি এক মুহুর্তে অদৃশ্য হয়ে যায় এবং পরিবেষ্টিত গোলমাল থেকে খুব বেশি আলাদা নয়, তাই এটি প্রায়শই অপারেটরদের জন্য খুব বেশি অভিজ্ঞতার জন্য বড় অসুবিধা নিয়ে আসে।অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি কার্যকরভাবে ঐতিহ্যগত অ্যাকোস্টিক পরিমাপ পদ্ধতির উপরে সমস্যা এড়াতে.

1 সামঞ্জস্যঃ সামঞ্জস্যের ইন্টারফেসে প্রবেশের জন্য সামঞ্জস্য বোতাম টিপুন এবং সামঞ্জস্যের পরামিতিগুলি সেট করতে সামঞ্জস্য বোতামটি ঘোরান;

2 পাওয়ার সাপ্লাইঃ সিস্টেমের পাওয়ার সাপ্লাই চালু এবং বন্ধ করুন। সিস্টেম চালু করার সময়, আপনি একটি দীর্ঘ "বিপ" শব্দ শুনতে না হওয়া পর্যন্ত 3 থেকে 4 সেকেন্ডের জন্য পাওয়ার বোতাম টিপুন এবং ধরে রাখুন,তারপর আপনি বোতামটি তুলতে পারেন; যখন বন্ধ, আপনি 3 থেকে 4 সেকেন্ডের জন্য পাওয়ার বোতাম টিপুন এবং ধরে রাখা প্রয়োজন;

৩ ডিসপ্লেঃ ৫ ইঞ্চি টাচ ডিসপ্লে।

1 সেন্সরঃ প্রোব সেন্সরের সংযোগ পোর্ট;

2 চার্জিংঃ চার্জার সংযোগ পোর্ট;

৩. হেডফোন জ্যাক।

ইন্টারফেস এবং ফাংশন ভূমিকা

অপারেশন ইন্টারফেসে একটি তরঙ্গরূপ প্রদর্শন এলাকা এবং একটি পরামিতি সমন্বয় এলাকা অন্তর্ভুক্ত। উপরের চিত্রের লোগো অনুযায়ী প্রতিটি অংশের ফাংশন একের পর এক চালু করা হয়।

1/2: শব্দ বৃদ্ধি সেটিং / শব্দ ট্রিগার সেটিংঃ আইকন ক্লিক করুন অথবা শব্দ বৃদ্ধি সেটিং এবং শব্দ ট্রিগার সেটিং ইন্টারফেস প্রবেশ করুন। 1 হল শব্দ বৃদ্ধি সেটিং এবং 2 হল শব্দ ট্রিগার সেটিং।

1) সাউন্ড গেইনের মোট 1 থেকে 8 টি নিয়মিত গিয়ার রয়েছে। সংকেতের সাথে শব্দটির পরিবর্ধন ফ্যাক্টর সামঞ্জস্য করতে উপরে এবং নীচে তীরগুলি ক্লিক করুন, অথবা সামঞ্জস্যের বোতামটি ঘোরান, আইকনটি নির্বাচন করুন ,সাউন্ড গেইন সেটিং ইন্টারফেসে প্রবেশ করতে সমন্বয় বোতাম টিপুন, এবং সংকেতের সাউন্ড সামঞ্জস্য করুন। সংকেতের পরিবর্ধন ফ্যাক্টর, ডিফল্ট সাউন্ড গেইন চালু হলে 8 স্তর।

2) সাউন্ড ট্রিগার মোট 0 থেকে 99 নিয়মিত মাত্রা আছে. সাউন্ড ট্রিগার থ্রেশহোল্ড সামঞ্জস্য করতে উপরে এবং নিচে তীরগুলি ক্লিক করুন, অথবা সামঞ্জস্য বোতামটি ঘোরান, আইকনটি নির্বাচন করুন,শব্দ ট্রিগার সেটিং ইন্টারফেস প্রবেশ এবং শব্দ ট্রিগার থ্রেশহোল্ড সামঞ্জস্য করতে সমন্বয় বোতাম টিপুন. সীমাবদ্ধ মান। মান যত বড়, ট্রিগার সংবেদনশীলতা তত কম এবং ফিল্টার করা সংকেত তত বেশি। স্টার্টআপে ডিফল্ট ট্রিগার থ্রেশহোল্ড মান 30 স্তর।

3/4: চৌম্বকীয় ক্ষেত্র বৃদ্ধি সেটিং / চৌম্বকীয় ক্ষেত্র ট্রিগার সেটিংঃ চৌম্বকীয় ক্ষেত্র বৃদ্ধি সেটিং এবং চৌম্বকীয় ক্ষেত্র ট্রিগার সেটিং ইন্টারফেস প্রবেশ করতে আইকন ক্লিক করুন।বাম দিকে চৌম্বকীয় ক্ষেত্র লাভ সেটিং এবং ডান দিকে চৌম্বকীয় ক্ষেত্র ট্রিগার সেটিং.

1) চৌম্বকীয় ক্ষেত্র লাভ মোট 1 থেকে 8 নিয়মিত গিয়ার আছে। সিগন্যাল থেকে চৌম্বকীয় ক্ষেত্রের পরিবর্ধন ফ্যাক্টর সামঞ্জস্য করতে উপরে এবং নিচে তীরগুলি ক্লিক করুন, অথবা সামঞ্জস্য বোতামটি ঘুরিয়ে দিন,আইকন নির্বাচন করুন, চুম্বকীয় ক্ষেত্র লাভ সেটিং ইন্টারফেস প্রবেশ এবং চুম্বকীয় ক্ষেত্র জোড়া সামঞ্জস্য করার জন্য সমন্বয় বোতাম টিপুন। সংকেত এর পরিবর্ধন ফ্যাক্টর।স্টার্টআপ এ ডিফল্ট চৌম্বক ক্ষেত্র লাভ 8 মাত্রা.

2) চৌম্বকীয় ক্ষেত্র ট্রিগার মোট 0 থেকে 99 নিয়মিত গিয়ার আছে। চৌম্বকীয় ক্ষেত্র ট্রিগার থ্রেশহোল্ড সামঞ্জস্য করতে উপরে এবং নীচে তীরগুলি ক্লিক করুন। বৃহত্তর মান,ট্রিগারের সংবেদনশীলতা যত কম এবং ফিল্টার করা সংকেত তত বেশি. অথবা সমন্বয় বোতামটি ঘুরিয়ে আইকনটি নির্বাচন করুন, চৌম্বকীয় ক্ষেত্র ট্রিগার সেটিং ইন্টারফেসে প্রবেশ করতে সমন্বয় বোতামটি টিপুন এবং চৌম্বকীয় ক্ষেত্র ট্রিগার থ্রেশহোল্ড সামঞ্জস্য করুন।স্টার্টআপ এ ডিফল্ট চৌম্বক ক্ষেত্র লাভ 30 মাত্রা.

5: প্রোব ইঙ্গিতঃ যখন প্রোব সংযুক্ত করা হয় না, ক্রস সহ আইকন প্রদর্শিত হয়। যখন প্রোব সংযুক্ত করা হয়, ক্রস ছাড়া আইকন প্রদর্শিত হয়।

6: সর্ব-পাস ফিল্টারিংঃ সর্ব-পাস ফিল্টারিং মোড।

নিম্ন-পাস ফিল্টারিংঃ নিম্ন-পাস ফিল্টারিং মোড।

হাই-পাস ফিল্টারিংঃ হাই-পাস ফিল্টারিং মোড।

ব্যান্ড-পাস ফিল্টারিংঃ ব্যান্ড-পাস ফিল্টারিং পদ্ধতি।

7.মিউট সেটিংঃ মিউট মোড চালু ও বন্ধ করতে আইকনে ক্লিক করুন। মিউট চালু হওয়ার পরে, অপারেটর হ্যান্ডেলটি ধরে রাখলে,হোস্ট অবিলম্বে নীরবতা সক্রিয় করে যাতে শব্দের ক্ষতি থেকে রক্ষা পায়.

8.বিএনআর সেটিংসঃ ডিজিটাল গোলমাল হ্রাস ফাংশন (বিএনআর) চালু / বন্ধ করতে আইকনে ক্লিক করুন।ব্যাকগ্রাউন্ড ডিজিটাল গোলমাল হ্রাস BNR প্রযুক্তি ব্যবহার করা হয় পার্শ্ববর্তী পরিবেশে অনেক গোলমাল মোকাবেলা করতে, যা সঠিকভাবে পয়েন্ট নির্ধারণ করা সহজ করে তোলে।

9.ভলিউম সেটিং: আইকনটি ক্লিক করুন, অথবা ভলিউম সেট করার জন্য সমন্বয় বোতামটি ঘুরিয়ে দিন, এবং স্ক্রিনে "+" বা "-" বোতামটি ক্লিক করুন। হেডফোনের ভলিউম সামঞ্জস্য করুন।এখানে 0 থেকে 16 পর্যন্ত সামঞ্জস্যযোগ্য স্তর রয়েছে. এটি 8 স্তরে সেট করার পরামর্শ দেওয়া হয়।

10.পাওয়ার ডিসপ্লেঃ ডিভাইসের ব্যাটারি পাওয়ারের অবস্থা নির্দেশ করে।

11.শব্দ তীব্রতাঃ শব্দ তীব্রতা নির্দেশ এবং সংশ্লিষ্ট সংখ্যাসূচক প্রদর্শন।

12ইলেকট্রোম্যাগনেটিক সংকেতঃ প্রারম্ভিকীকরণ সম্পন্ন, আপনি লোগো (আলো হলুদ); নিঃশব্দ বা স্পর্শ সেন্সর লোগো (আলো সাদা) নমুনা করতে পারেন।

13. চৌম্বকীয় ক্ষেত্রের শক্তিঃ চৌম্বকীয় ক্ষেত্রের শক্তি নির্দেশক এবং সংশ্লিষ্ট সংখ্যাসূচক প্রদর্শন।

14. চারটি অ্যাকোস্টিক এবং চৌম্বকীয় সময় পার্থক্য ডেটা প্রদর্শন সেট, স্থির পয়েন্টের নির্ভুলতা উন্নত করার জন্য ব্যবহারকারীর রেফারেন্সের জন্য অ্যাকোস্টিক এবং চৌম্বকীয় সময় পার্থক্য দেখায়।

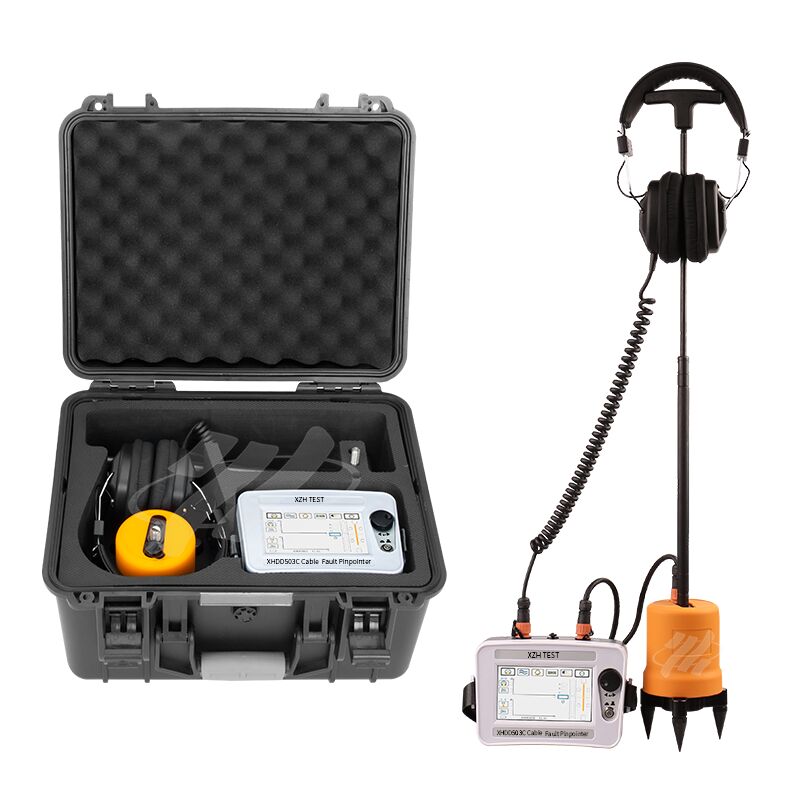

প্যাকিং তালিকা

সাইট টেস্টিং
