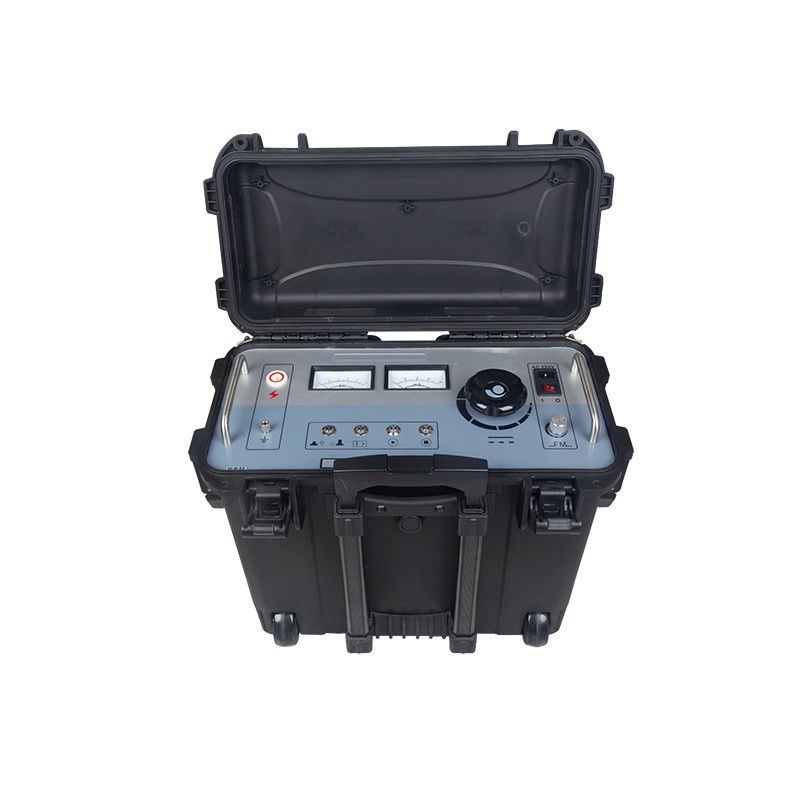

পোর্টেবল পাওয়ার এইচভি আন্ডারগ্রাউন্ড ক্যাবল শ্যাথ ফল্ট পিনপয়েন্ট লোকেটার

নগর নেটওয়ার্ক রূপান্তর সম্পূর্ণরূপে বাস্তবায়িত হওয়ার সাথে সাথে অনেক বিদ্যুৎ সরবরাহ অফিস, নির্মাণ দল এবং এমনকি ডিজাইন ইউনিটগুলি প্রথমবারের মতো 110kV XLPE তারের মুখোমুখি হয়েছিল।সময়ের সীমাবদ্ধতা এবং পর্যাপ্ত অভিজ্ঞতা না থাকায়, অনেক ক্যাবল স্ট্যান্ড ভোল্টেজ পরীক্ষা পাস করতে ব্যর্থ হয়েছে (10kV / 1min) ।

বর্তমানে, বেশিরভাগ বাইরের আবরণটি এইচডিপিই আবরণ উপাদান থেকে তৈরি, যা কারখানায় ডিসি 25 কেভি / 5 মিনিটের ভোল্টেজ প্রতিরোধের পরীক্ষা পাস করেছে এবং ফুটো প্রবাহ কয়েক ডজন এমএ পর্যন্ত কম।অতএব, বেশিরভাগ ত্রুটিগুলি মাটির ভরাট এবং কভার সহ মাটির বরাদ্দের সময় বাহ্যিক শক্তির ক্ষতির কারণে হয়। অপারেশনের পরে ত্রুটিগুলি সাধারণত টার্মিট কামড় অন্তর্ভুক্ত করে;গ্রাউন্ডিং বক্সে পানি; প্রাথমিক ত্রুটির অবনতি; গ্রাউন্ডিং তারের বিফোরক অংশের আর্দ্রতা অনুপ্রবেশ বিচ্ছিন্নতা প্রতিরোধের হ্রাস, ইত্যাদি,কখনও কখনও কারণ তারের খুব গভীর buried হয় বা পার্শ্ববর্তী অবস্থার জটিল হয়, তাই এটি সনাক্ত করা খুবই কঠিন, এবং কিছু ত্রুটি অনেক বছর পরে সমাধান করা যাবে না, অপারেশন জন্য লুকানো বিপদ ছেড়ে।

উচ্চ-ভোল্টেজ ক্যাবলের বাইরের গহ্বরের ত্রুটি সনাক্তকারীর আউটপুট ভোল্টেজ 10KV এবং তার নিচে।যার মধ্যে রয়েছে ক্রস ইন্টারকানেকশন সিস্টেমের জন্য উপযুক্ত ক্যাবলের বাইরের গিল্ডের হস্তান্তর পরীক্ষা এবং প্রতিরোধমূলক পরীক্ষা এবং ক্যাবলের বাইরের গিল্ডের ত্রুটির অবস্থান.

দ্রুত এবং সঠিকভাবে লুকানো বিপদ খুঁজে১০-৫০০ কিলোভোল্টএকক কোর ও তিন কোর উচ্চ ভোল্টেজ এবং অতি উচ্চ ভোল্টেজ ক্যাবলবাহ্যিক গহ্বরের গ্রাউন্ডিং ত্রুটি এবং বড় ফুটো প্রবাহএকই সময়ে, এটি উচ্চ ঘনত্বের পলিথিলিন এবং পলিভিনাইল ক্লোরাইড তারের বাইরের আবরণগুলিতে 5kV-10kV সম্পাদন করতে পারে,1 মিনিট ডিসি ভোল্টেজ পরীক্ষা প্রতিরোধএটি একটি বিশেষ যন্ত্র যা 10kv-500kv একক-কোর এবং তিন-কোর উচ্চ-ভোল্টেজ এবং অতি-উচ্চ-ভোল্টেজ ক্যাবল অপারেটিং ইউনিটের ক্যাবল সরঞ্জামগুলির রক্ষণাবেক্ষণের জন্য প্রয়োজনীয়,অতি উচ্চ ভোল্টেজ তারের ইঞ্জিনিয়ারিং কোম্পানি, এবং বিভিন্ন পাওয়ার ট্রান্সমিশন এবং ট্রান্সফরমেশন ইঞ্জিনিয়ারিং কোম্পানি।

প্রধান বৈশিষ্ট্য

1 অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, অতিরিক্ত উত্তাপ স্বয়ংক্রিয় সুরক্ষা ফাংশন সঙ্গে;

2 এটি শূন্য স্টার্ট সুরক্ষা সঙ্গে নিরাপদ এবং আরো নির্ভরযোগ্য;

3 অনন্য স্ব-নিষ্কাশন নকশা, যতক্ষণ উচ্চ-ভোল্টেজ আউটপুট কাটা হয়, উচ্চ-ভোল্টেজ নিজেই শূন্য হবে;

4 বর্তমান এবং ভোল্টেজ ডাবল পয়েন্টার মিটার প্রদর্শন, স্বজ্ঞাত এবং পরিষ্কার;

5. পজিশনিং মোড এবং প্রতিরোধ ভোল্টেজ মোডের মধ্যে এক-কী সুইচ, যা সুবিধাজনক এবং দ্রুত;

6 পরীক্ষার পরিসরে কোন অন্ধ দাগ নেই;

7. রিসিভারের সংবেদনশীলতা সামঞ্জস্যযোগ্য, যা অবস্থানের জন্য আরও সুবিধাজনক;

8 ওভার-কুরেন্ট সুরক্ষা সুইচ ফাংশন, প্রতিরোধ ভোল্টেজ মোড এবং অবস্থান মোড ব্যবহার করা সুবিধাজনক।

প্রযুক্তিগত তথ্য

1 ইনপুট ভোল্টেজঃ 220V (± 10%), 50Hz (± 2Hz);

2 আউটপুট ভোল্টেজঃ 0 ~ 10kV (চতুর্ভুজ তরঙ্গ) নিয়মিত;

৩. আউটপুট বর্তমানঃ ০২০০ এমএ;

4 আউটপুট ক্ষমতাঃ 2kVA;

5 ফ্রিকোয়েন্সি সামঞ্জস্যঃ মিনিঃ 0.2Hz, সর্বোচ্চঃ 5Hz (ব্যাপার সামঞ্জস্যযোগ্য) ।

যন্ত্রের গঠন

1 ক্যাবলের বাইরের গহ্বরের ত্রুটি সনাক্তকারীঃ ত্রুটি সনাক্তকরণ বা ভোল্টেজ পরীক্ষার জন্য একটি ইউনিট;

2 উচ্চ-ভোল্টেজ সংযোগ লাইনঃ হোস্টের উচ্চ-ভোল্টেজ আউটপুট শেষ এবং পরীক্ষার অধীনে তারের কোর সংযোগ করুন;

৩. পাওয়ার ক্যাবলঃ যন্ত্রের কাজের পাওয়ার ক্যাবল;

4 রিসিভারঃ ত্রুটি সনাক্তকরণের সময় সিগন্যাল গ্রহণকারী ইউনিট;

5 ফিউজঃ 8A ফিউজ ব্যবহার করা হয়, AC220V পাওয়ার সাপ্লাই সিস্টেমের ব্যাকআপ ফিউজ;

6 গ্রাউন্ডিং ওয়্যারঃ যন্ত্রের গ্রাউন্ডিং ওয়্যার;

7 রিসিভার ক্ল্যাম্পঃ ক্ল্যাম্প রিসিভার;

8 একটি সাব-র্যাকঃ স্টেপ ভোল্টেজ পদ্ধতিতে ব্যবহৃত হয়।

প্যাকিং তালিকা

অপারেশন ইন্টারফেসের ভূমিকা

①হাই ভোল্টেজ আউটপুটঃ ডেডিকেটেড ডিসি হাই ভোল্টেজ আউটপুট টার্মিনাল;

②ভোল্টমিটারঃ উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ kV মিটার নির্দেশ করে;

③Ammeter: mA মিটার নির্দেশ করে আউটপুট বর্তমান;

④ফিউজ সকেটঃ যেখানে 220VAC পাওয়ার সাপ্লাই সিস্টেমের ফিউজ ইনস্টল করা আছে;

⑤পাওয়ার সকেটঃ যন্ত্রের কাজের শক্তি সরবরাহ, 220VAC সংযোগ পোর্ট;

⑥পাওয়ার সুইচঃ 'আই গিয়ার' সিস্টেমে শক্তি সরবরাহের জন্য AC220V পাওয়ার সাপ্লাই ব্যবহার করে; '০ গিয়ার' বন্ধ হয়;

⑦পজিশনিং মোডে ফ্রিকোয়েন্সি সামঞ্জস্যঃ পজিশনিং মোডে ইমপ্লাস আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করুন;

⑧ভোল্টেজ সমন্বয়ঃ ডিভাইসটি চালু করার পরে, আপনাকে প্রথমে ঘড়ির কাঁটার বিপরীত দিকে শেষ পর্যন্ত ঘুরতে হবে। যখন উচ্চ ভোল্টেজ স্টার্ট বোতামের আলো জ্বলছে, স্টার্ট বোতামটি চাপুন,এবং তারপর আউটপুট উচ্চ ভোল্টেজ ছোট থেকে বড় বৃদ্ধি ঘড়িঘড়ি নির্দেশিত সামঞ্জস্য, এবং আউটপুট উচ্চ ভোল্টেজ ছোট থেকে বড় থেকে হ্রাস করতে ঘড়িঘড়ি বরাবর সামঞ্জস্য;

⑨উচ্চ-ভোল্টেজ স্টপ বোতামঃ পরীক্ষা শেষ হলে বা কোনও অস্বাভাবিকতা দেখা দিলে, উচ্চ-ভোল্টেজ আউটপুটটি বন্ধ করার জন্য এই বোতামটি চাপুন, উচ্চ-ভোল্টেজ আলোটি বন্ধ হয়ে যাবে,স্টপ বোতামের আলো চালু থাকবে যে উচ্চ ভোল্টেজ আউটপুট আছে ইঙ্গিত, এবং যদি এটি বন্ধ থাকে তবে এর অর্থ উচ্চ-ভোল্টেজ আউটপুট নেই;

⑩উচ্চ ভোল্টেজ স্টার্ট বোতামঃ যখন স্টার্ট বোতামের আলো জ্বলছে, এর অর্থ হল যে ভোল্টেজ আউটপুট শূন্য অবস্থানে রয়েছে। যখন স্টার্ট বোতামটি চালু থাকে, তখন স্টার্ট বোতামটি বৈধ।পাওয়ার সুইচ চালু করার পর স্টার্ট বাটন আলো চালু না হলে, আলো চালু না হওয়া পর্যন্ত ভোল্টেজ সামঞ্জস্যের বোতামটি ঘড়ির কাঁটার বিপরীতে সামঞ্জস্য করুন। যখন আলো চালু হয়, ডিভাইসটি চালু করতে এবং উচ্চ ভোল্টেজ আউটপুট তৈরি করতে এই কী টিপুন;

⑪অতিরিক্ত বর্তমান সুরক্ষা সুইচঃ যখন নীল আলো চালু থাকে, তখন অতিরিক্ত বর্তমান সুরক্ষা চালু হয় এবং যখন নীল আলো বন্ধ থাকে, তখন অতিরিক্ত বর্তমান সুরক্ষা বন্ধ হয়।

⑫পজিশনিং/রেসিস্ট্যান্ট ভোল্টেজ ফাংশন সুইচ বোতামঃ যখন লাল আলো জ্বলছে, এটি রেসিস্ট্যান্ট ভোল্টেজ ফাংশন, এবং যখন সবুজ আলো জ্বলছে, এটি পজিশনিং ফাংশন;

⑬গ্রাউন্ডিং কলামঃ যন্ত্রের গ্রাউন্ডিং পয়েন্ট, নিরাপত্তা সুরক্ষা;

1. মাইক্রো-অ্যাম্পিয়ার মিটারঃ সিগন্যালের মাত্রা এবং দিক নির্দেশ করে

2. সিগন্যালঃ সিগন্যালের ইনপুট ইন্টারফেসটি এ-ফ্রেম বা রিসিভিং ক্ল্যাম্পকে সংযুক্ত করতে ব্যবহৃত হয়;

3. শূন্য নিয়ন্ত্রকঃ "I" মোডে নিয়ন্ত্রক সংকেতের রেফারেন্স বেস; এটি "II" মোডে কাজ করে না;

4. রেজল্যুশনঃ ইনপুট সিগন্যালের ব্যাপ্তি সামঞ্জস্য করুন;

5. গিয়ার সুইচঃ '০' গিয়ার মানে বন্ধ অবস্থা;

'আই' ফাইলটি ধাপে ধাপে ভোল্টেজ টেস্ট মোড এবং রিসিভিং ক্ল্যাম্প টেস্ট মোডে ব্যবহার করা যেতে পারে।

এটি দুর্বল ইনপুট সিগন্যালের সাথে পরীক্ষার পরিবেশের জন্য উপযুক্ত (অভ্যন্তরীণ পরিবর্ধক সার্কিট সহ);

গিয়ারটি শুধুমাত্র স্টেপ ভোল্টেজ পরীক্ষার মোডে ব্যবহার করা যেতে পারে।

এটি শক্তিশালী ইনপুট সিগন্যালের সাথে পরীক্ষার পরিবেশের জন্য উপযুক্ত (ভিতরে কোনও এম্প্লিফায়ার সার্কিট নেই);

সাইট টেস্ট
