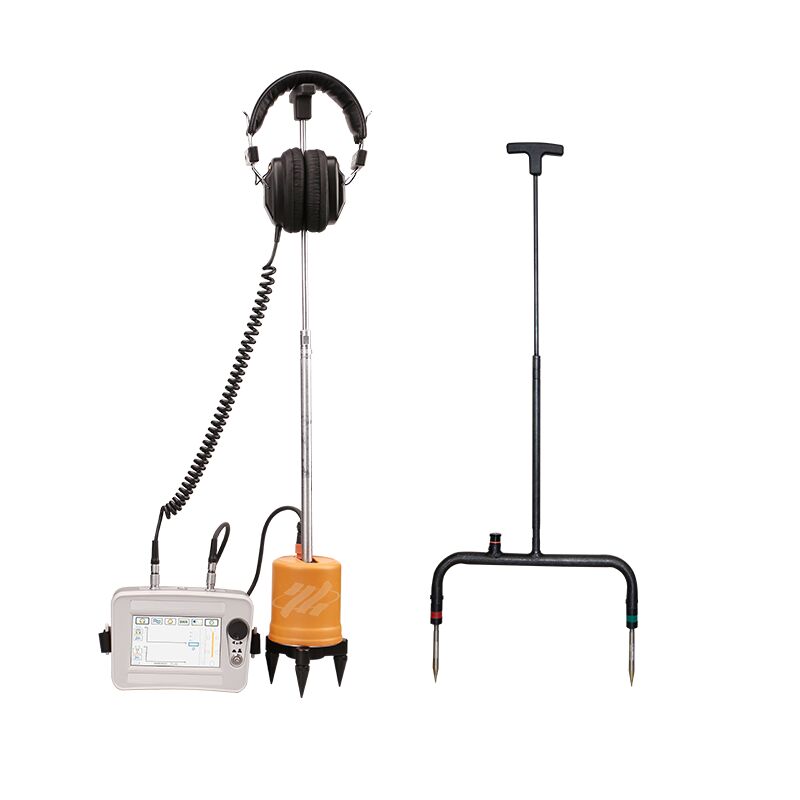

ডিজিফোন টাচ 5 ইঞ্চি পোর্টেবল এএমএস ভূগর্ভস্থ তারের ত্রুটি পিনপয়েন্ট লোকেটার

দ্যক্যাবল ত্রুটি পয়েন্ট সনাক্তকারী XHDD503Eক্যাবলের ত্রুটি পয়েন্টের নির্দিষ্ট অবস্থান নির্ধারণের জন্য কম্পন সংগ্রহ এবং ইলেক্ট্রোম্যাগনেটিক ইনডাকশন নীতি ব্যবহার করে।একটি উচ্চ-ভোল্টেজ পালস জেনারেটর ফল্ট পয়েন্টে ফ্ল্যাশ ওভার স্রাব কারণ ব্যবহার করা হয়. শারীরিক ঘটনা যেমন কম্পন তরঙ্গ, শব্দ তরঙ্গ,এবং বৈদ্যুতিন চৌম্বকীয় তরঙ্গ ত্রুটি বিন্দুতে ফ্ল্যাশ ওভার নিষ্কাশন দ্বারা উত্পন্ন একটি বিশেষ পয়েন্টিং যন্ত্রের জোন দ্বারা পিক আপ করা হয়, প্রসারিত, প্রক্রিয়াজাত, প্রদর্শিত, এবং তারের ত্রুটি নির্দেশক যন্ত্র দ্বারা আউটপুট। ত্রুটি পয়েন্টের সঠিক অবস্থান পরীক্ষকের শ্রবণ এবং দৃষ্টি দ্বারা নির্ধারিত হয়। অর্থাৎ,ক্যাবল ত্রুটি পয়েন্ট সঠিকভাবে "সরাসরি ক্যাবল উপরে এবং মোটামুটি পরিমাপ পরিসীমা মধ্যে" অবস্থান নির্ধারণের কাজ সম্পন্ন হয়.

এই ক্যাবল ত্রুটি পয়েন্টার কম প্রতিরোধের জন্য উপযুক্ত, শর্ট সার্কিট, ওপেন সার্কিট এবং পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি সমাক্ষ ক্যাবল, রাস্তার আলো তারের সংযোগ বিচ্ছিন্ন ত্রুটি,এবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারের, সেইসাথে উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশ ত্রুটির উপর।

পণ্যের বৈশিষ্ট্য

1৫ ইঞ্চি স্পর্শযোগ্য উচ্চ উজ্জ্বলতা এলসিডি সূর্যের আলোতে দৃশ্যমানতা নিশ্চিত করে।

2এটিতে চারটি টেস্ট মোড রয়েছেঃ স্ট্যান্ডার্ড, উন্নত, গোলমাল হ্রাস এবং কাস্টমাইজড।

3এর চারটি পজিশনিং ফাংশন রয়েছেঃ অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন, খাঁটি অ্যাকোস্টিক, খাঁটি চৌম্বকীয় এবং ধাপে ভোল্টেজ।

4এটিতে ব্যাকগ্রাউন্ড গোলমাল কমানোর প্রযুক্তি রয়েছে এবং এটি বিভিন্ন ফিল্টারিং পদ্ধতি থেকে চয়ন করতে পারে।

5. BNR এবং নিঃশব্দ ফাংশন দিয়ে সজ্জিত.

4. এর পথের বিচ্যুতি নির্দেশক আছে.

5. মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর দিয়ে সজ্জিত, জলরোধী গ্রেড আইপি 65।

6. বিল্ট-ইন বড় ক্ষমতা লিথিয়াম ব্যাটারি, দীর্ঘ স্ট্যান্ডবাই সময়, দ্রুত চার্জার দিয়ে সজ্জিত.

7. ছোট এবং হালকা ওজন, সহজ অপারেট, এবং সহজ মানব-মেশিন ইন্টারফেস.

টেকনিক্যাল স্পেসিফিকেশন

ডব্লিউওয়ার্কিং নীতি

1অ্যাকোস্টো-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতিঃ

অ্যাকোস্টো-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতিটি সঠিক ত্রুটি অবস্থানের জন্য একটি খুব নির্ভুল এবং অনন্য পদ্ধতি।এর নীতি ঐতিহ্যগত শাব্দিক পয়েন্ট নির্ধারণ পদ্ধতির উপর ভিত্তি করে এবং বৈদ্যুতিন চৌম্বকীয় সংকেত সনাক্ত এবং প্রয়োগ যোগ করা হয়.

যখন উচ্চ-ভোল্টেজ জেনারেটরটি ত্রুটিযুক্ত তারের উপর প্রভাব নির্গমন সম্পাদন করে, ত্রুটি পয়েন্টে নির্গমন দ্বারা উত্পন্ন শব্দটি মাটিতে প্রেরণ করা হয়।একটি অত্যন্ত সংবেদনশীল জোন দ্বারা শব্দ সংকেত ধরা হয়. এম্প্লিফিকেশনের পরে, হেডফোন দিয়ে শুনলে "পপ" শব্দ শুনতে পাওয়া যায়।

জোনের অন্তর্নির্মিত জোন বাস্তব সময়ে চৌম্বকীয় ক্ষেত্রের সংকেত গ্রহণ করে, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. ক্ষুদ্রতম শব্দের-চৌম্বকীয় সময় পার্থক্যের সাথে বিন্দু খুঁজে পেতে সেন্সর অবস্থান সরানো চালিয়ে যান, তারপর ত্রুটি পয়েন্টের সঠিক অবস্থান এটির নীচে হবে।

ঐতিহ্যগত শব্দ পরিমাপ আইনি পয়েন্ট যন্ত্রপাতি সাধারণত শুধুমাত্র ইয়ারফোন ব্যবহার মনিটর,অথবা ত্রুটি বিন্দুতে স্রাব শব্দ সনাক্ত করতে মিটার পয়েন্টার সুইং দ্বারা সম্পূরক করা হয়যেহেতু স্রাবের শব্দটি চোখের পলকে অদৃশ্য হয়ে যায় এবং এটি পরিবেষ্টিত গোলমাল থেকে খুব বেশি আলাদা নয়, তাই এটি প্রায়শই কম অভিজ্ঞ অপারেটরদের জন্য বড় অসুবিধা নিয়ে আসে।অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি কার্যকরভাবে ঐতিহ্যগত অ্যাকোস্টিক পরিমাপ পদ্ধতির উপরে সমস্যা এড়াতে.

2শুদ্ধ শব্দ পদ্ধতিঃ

বিশুদ্ধ শব্দ পদ্ধতিতে একটি শাব্দ কম্পন সেন্সর, একটি সংকেত পরিবর্ধক, একটি ফিল্টার সার্কিট, একটি নমুনা ইউনিট, একটি প্রসেসর, একটি প্রদর্শন ইউনিট, একটি পাওয়ার পরিবর্ধক ইউনিট, হেডফোন ইত্যাদি রয়েছে।

বিশুদ্ধ শব্দ পদ্ধতি প্রধানত উচ্চ প্রতিরোধ এবং ফ্ল্যাশওভার ত্রুটি পরিমাপ করতে ব্যবহৃত হয়।এর প্রধান নীতি একটি উচ্চ-ভোল্টেজ উৎস ব্যবহার করতে হয় ত্রুটি বিন্দুতে স্রাব ভাঙ্গন কারণ ত্রুটি তারের ইমপ্লান্স ভোল্টেজ প্রয়োগ করতে, এবং তারপরে ত্রুটিটি সঠিকভাবে সনাক্ত করতে স্রাবের সময় উত্পন্ন শব্দটি ব্যবহার করুন। শাব্দিক কম্পন সেন্সর শাব্দিক সংকেতটিকে বৈদ্যুতিক সংকেতে রূপান্তর করে,যা একটি সিগন্যাল এম্প্লিফায়ার এবং ফিল্টার সার্কিট দ্বারা শক্তিশালী এবং ফিল্টার করা হয়. অবশেষে, এটি হেডফোনের মাধ্যমে শব্দ পুনরুদ্ধার করা হয়, অথবা শব্দটির তীব্রতা প্রদর্শিত হয়। সর্বাধিক শব্দ তীব্রতা সঙ্গে জায়গা ত্রুটি বিন্দু।

3. খাঁটি চৌম্বকীয় পদ্ধতিঃ

খাঁটি চৌম্বকীয় পদ্ধতিটি তারের পথ এবং তারের ত্রুটি পয়েন্টের সঠিক অবস্থান নির্ধারণ করতে পারে।এর প্রধান নীতি একটি উচ্চ ভোল্টেজ উৎস ব্যবহার ত্রুটিপূর্ণ তারের একটি ইমপ্লান্স ভোল্টেজ প্রয়োগ করা হয়, একটি ইন্ডাকশন কয়েল ব্যবহার করে ইমপলস সিগন্যালটি তুলতে এবং ইমপলস সিগন্যালের বৈশিষ্ট্যগুলির মাধ্যমে এটি তারের থেকে বিচ্যুত হয় কিনা তা বিচার করুন।যখন পিক আপ করা পালস সিগন্যালের বৈশিষ্ট্যগুলি বিচ্যুত হয়, এটি একটি ফল্ট পয়েন্ট হিসাবে নির্ধারিত হয়।

4এ-ফ্রেম পদ্ধতিঃ

যদি একটি কবরযুক্ত তারের মধ্যে একটি গ্রাউন্ড ত্রুটি ঘটে, আমরা ত্রুটি পয়েন্ট খুঁজে পেতে সম্ভাব্য পার্থক্য পদ্ধতি ব্যবহার করতে পারেন।পদ্ধতিটি হ'ল ত্রুটিযুক্ত তারের পরীক্ষার পয়েন্ট এবং গ্রাউন্ডের মধ্যে একটি পরীক্ষার ভোল্টেজ যুক্ত করা, তারপর একটি বিতরণ বৈদ্যুতিক ক্ষেত্র প্রবেশ পয়েন্ট সঙ্গে concentric ক্যাবলের প্রবেশ পয়েন্ট প্রায় গঠিত হবে।এই বৈদ্যুতিক ক্ষেত্রে একই ব্যাসার্ধের কোন পয়েন্টের মধ্যে কোন সম্ভাব্য পার্থক্য নেই, কিন্তু ভিন্ন ব্যাসার্ধের যে কোন দুটি পয়েন্টের মধ্যে একটি সম্ভাব্য পার্থক্য রয়েছে (চিত্রের A এবং B পয়েন্ট), এবং যখন দুটি পয়েন্টের মধ্যে দূরত্ব স্থির করা হয়,দুটি পয়েন্টের মধ্যে দূরত্ব হয় যত কাছাকাছি বস্তুর হয়, সম্ভাব্য পার্থক্য যত বেশি শক্তিশালী হবে।

এই বৈশিষ্ট্যটি ব্যবহার করে, আমরা A এবং B বিন্দুগুলিকে ধীরে ধীরে কেন্দ্র বিন্দুর কাছাকাছি নিয়ে যেতে পারি। যখন ত্রুটি বিন্দুটি A এবং B বিন্দুগুলির মধ্যে সঠিকভাবে থাকে, তখন সম্ভাব্য পার্থক্য শূন্য হয়ে যায়।যদি এটি ত্রুটি পয়েন্ট অতিক্রম চালিয়ে যান, সম্ভাব্যতার পার্থক্যের মেরুকরণ বিপরীত হবে, যাতে অগ্রসর এবং পিছনে চলার মাধ্যমে গ্রাউন্ডিং পয়েন্টটি সঠিকভাবে নির্ধারণ করা যায়।

যন্ত্রের বিন্যাস এবং নির্দেশাবলী

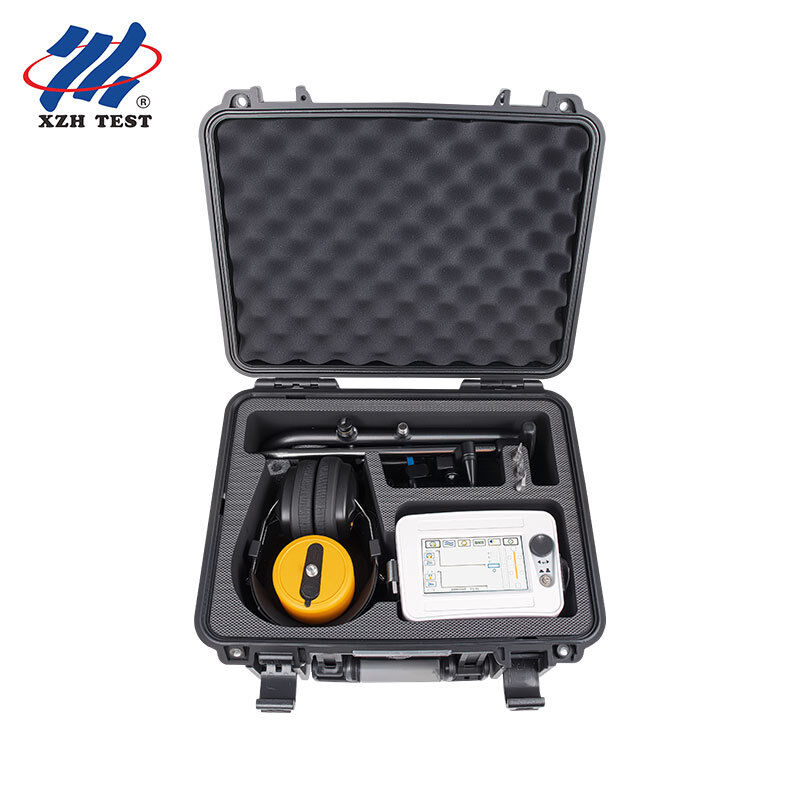

যন্ত্রের গঠন

1. ক্যাবল ত্রুটি সনাক্তকারীঃ মোটামুটি পরিমাপের পরিসরের মধ্যে ক্যাবল ত্রুটি পয়েন্টগুলি সঠিকভাবে সনাক্ত করুন।

2প্রোবঃ প্রোব, প্রোব, তিনটি আঙ্গুল এবং সংযোগকারী রড সহ, ইনপুট চ্যানেলে সংকেত গ্রহণের জন্য সংযুক্ত।

3. হেডফোন পরুন; নির্দেশক যন্ত্রের ইনপুট চ্যানেল সংযুক্ত করুন (আউটপুট সংকেতের প্রতিক্রিয়া) ।

4.7-কোর সিগন্যাল লাইনঃ পয়েন্টিং ইনস্ট্রুমেন্ট এবং জোন্ডের মধ্যে সংযোগ ক্যাবল (পয়েন্টিং ইনস্ট্রুমেন্ট এবং জোন্ডকে সংযুক্ত করে) ।

5চার্জারঃ চার্জিংয়ের জন্য যন্ত্রের চার্জিং সকেট সংযোগ করুন।

6একটি ফ্রেমঃ ধাপে ভোল্টেজ পদ্ধতি ব্যবহার করে পরীক্ষা করার সময় ব্যবহৃত হয়।

7. এ-ফ্রেম সংযোগ ক্যাবলঃ ক্যাবলের ত্রুটি সনাক্তকারী এবং এ-ফ্রেম সংযোগ ক্যাবল।

8গ্রাউন্ডিং পিনঃ এ-ফ্রেমের জন্য একটি মিলে যাওয়া আনুষাঙ্গিক।

এ-ফ্রেম পরীক্ষার পদ্ধতির জন্য নির্দিষ্ট নির্দেশাবলীঃ

ধীরে ধীরে ক্যাবলের শেষের দিকে ক্যাবল কবর পথ ধরে এ-ফ্রেমটি সরান এবং পরীক্ষার স্ক্রিনে লাল এবং সবুজ বার গ্রাফের পরিবর্তনগুলি পর্যবেক্ষণ করুন।এটি বর্তমানের দিকের পরিবর্তনকে প্রতিফলিত করে.

ক্ষয়ক্ষতির স্থান থেকে অনেক দূরে, স্ক্রিনের লাল এবং সবুজ বারগুলি সামান্য অনিয়মিত এবং ছোট দেখায়।

যখন আপনি ত্রুটির নিকটবর্তী হন, উদাহরণস্বরূপ ত্রুটির থেকে প্রায় ৫ মিটার দূরে, আপনি লক্ষ্য করবেন যে লাল বার গ্রাফটি খুব বড় হয়ে যায়, যেমন নীচের ছবিতে দেখানো হয়েছে।

যখন আপনি সরাসরি ত্রুটি পয়েন্ট উপরে বা প্রায় 1-2 মিটার সামনে এবং ত্রুটি পয়েন্ট পিছনে হয়,আপনি লক্ষ্য করবেন যে লাল এবং সবুজ বার গ্রাফ খুব ছোট হয়ে যায় এবং স্ক্রিনে প্রদর্শিত হয় ।.

একবার আপনি ত্রুটি পয়েন্ট অতিক্রম করলে, উদাহরণস্বরূপ ত্রুটি পয়েন্ট থেকে প্রায় ৫ মিটার দূরে, আপনি লক্ষ্য করবেন যে সবুজ বার গ্রাফটি খুব বড় হয়ে যায়।

এই ভাবে, ধৈর্যের সাথে অনুসন্ধান করে, আপনি ত্রুটির অবস্থান খুঁজে পেতে পারেন।
